数控机床怎么实现多把刀具加工螺纹?

日期：2024-01-30 16:27:13 来源：网络整理作者：本站编辑浏览：17 评论：0

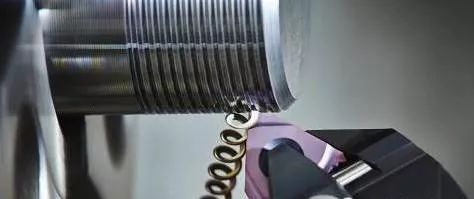

我们在数控车床上进行螺纹加工时，通常采用一把刀具进行切削。在加工大螺距螺纹时，因刀具磨损过快，会造成切削加工后螺纹尺寸变化大、螺纹精度低。经过多年的探索，我们摸索出了一种在数控车床上切削加工螺纹时，分粗、精车刀进行。

在加工过程中，当粗车刀片磨损到极限后，把精车刀片换到粗车刀具上，精车刀具重新换新刀片。这样能在保证螺纹切削加工精度的同时，也降低刀具费用。该方法关键取决于对粗、精螺纹刀具的对刀精度。　

1.操作方法　　

把工件端面和外圆都切削一刀（端面平，车外圆），然后测量外圆直径D；换粗车螺纹刀切削螺纹。具体方法如下：　　

把粗加工刀具（T0X00）用手摇脉冲发生器先对切削加工后的外圆D。用手摇脉冲发生器在Z轴正方向摇出工件，输入D值（此把刀X轴对刀完）。

记下X轴显示的具体数据。用手摇脉冲发生器在X轴所显示记录的数据上向负方向进给1～2mm。同样用手摇脉冲发生器在Z轴负方向进给，刀具切削到工件即可。

输入Z0（Z轴对刀完）。这时粗车螺纹刀具对刀结束。　　

按此方法再对螺纹精加工，操作步骤和粗车刀具对刀方法完全一致。这样就不会在切削过程中产生乱扣现象。即使有更多把刀具切削加工，也同样不会产生乱扣现象。

2.注意事项　　

1）各把刀具在对X轴时，机床显示的数字各不相同。一定要记录好各把刀具的实际数据。在退出X轴后，多把螺纹切削刀具X轴进刀的数据一定要相同，不能有差异。

2）在对刀的过程中，接近工件X轴和Z轴时，建议手摇脉冲发生器最好选择进给量0.001mm挡位。
