一、为什么要进行绝缘电阻测试？
1、进行绝缘测试，主要原因是为了确保公共安全和个人安全。通过断开的载流导线、接地导体和待接地导线中执行绝缘测试，能够消除因为短路而引发的火灾。无论是电气材料还是设备，都需要根据相应的国家标准要求进行绝缘预防性试验，以检验生产的电气设备和材料质量，确保满足安全。
2、电气绝缘电阻测试记录如何填写？
（1）填写建筑电气绝缘电阻测试记录这张表格的时候，很多人不知道怎么填写，不知层段、设备、线路以及名称要怎么填写，从哪里找寻信息？
（2）填写绝缘电阻测试的时候，为什么A-B、 B-C、 C-A、不填写数值，在测试回路WL1绝缘电阻的时候A-N 、A-E、 N-E 为什么这三个数值填写，其他不用填写？
（3）在测试WL2绝缘电阻的时候B-N、 B-E 、N-E 为什么又这三个数值填写，其他不用填写？
（4）填写的数值有什么要求？最低是多少？

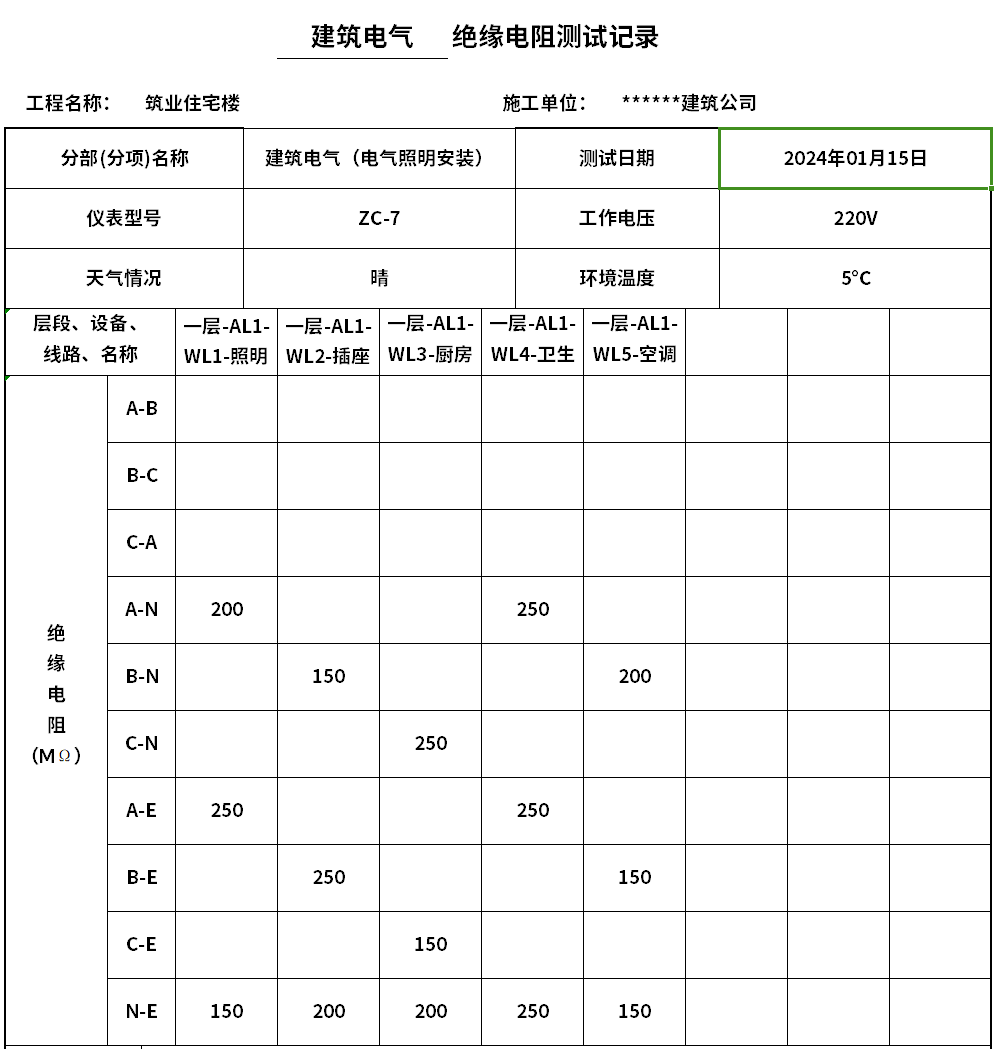

接下来让我们解析一下这份表格的填写。
说明：
①建筑电气绝缘电阻测试记录测试的是什么？
建筑电气绝缘电阻测试记录测试的是层间的箱子里面的回路。
②测段、设备、线路、名称分别应该填写什么？
层段:一层、俩层、三层、等等
设备：AL1、AL2等等
线路：WL1、WL2、 WL3等等
名称：照明、插座、卫生间插座等等
③如何查看层间的箱子有几个？

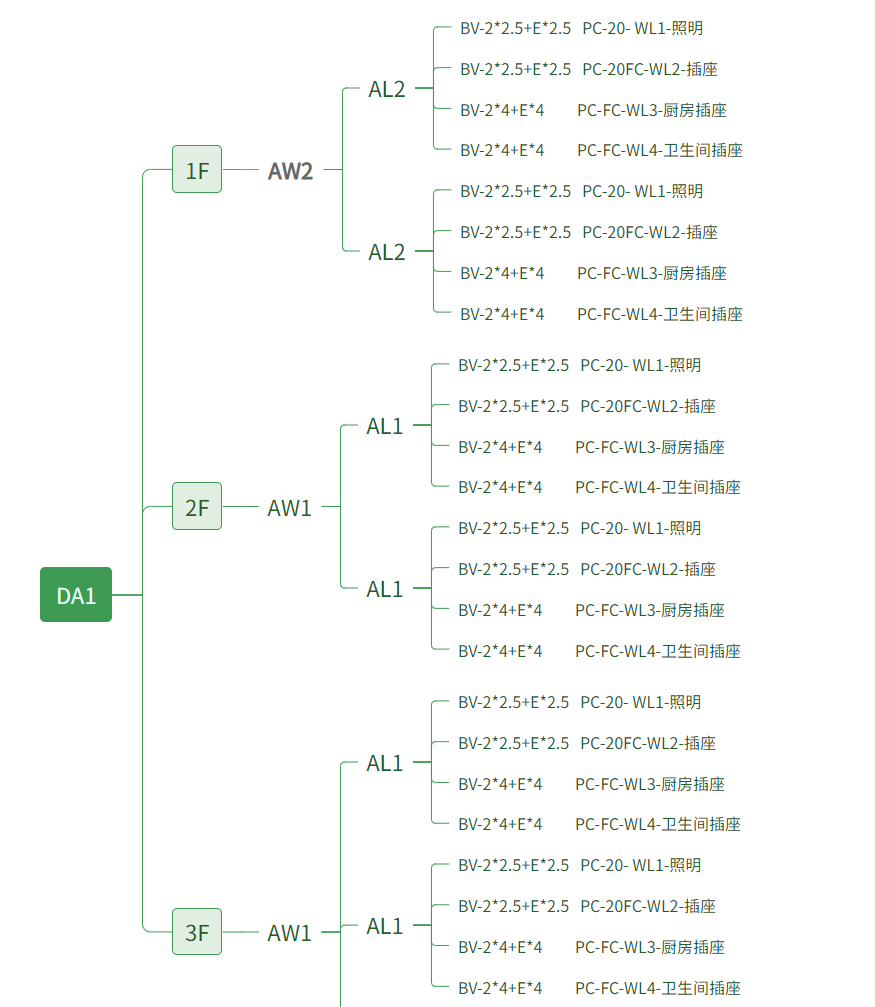

答：看系统图（看下图）
AW：电表箱子 AL:电气照明箱子
根据以上系统图分析出来，有3个楼层，1层有一个电表箱（AW2），电表箱子引出来2个（AL2）电气照明的箱子
一个AL2电气照明箱子内有4个回路，分别为一层有2个AL电气照明箱子，共计8个回路。
故，这一层绝缘电阻测试需填写8个电气回路的绝缘电阻测试记录。
BV-2*25+E*2.5 单相线 ：指一根相线（俗称火线）和一根零线构成的电能输送形式，必要时会有第三根线（地线），用来防止触电。
A/B/C或者L1/L2/L3都代表相线（俗称火线）不用地区用不同字母代表。
N代表零线
E代表保护接地线
回路1绝缘电阻测试：
A-N:相线和零线之间测绝缘电阻
A-E：相线和接地线之间测绝缘电阻
N-E：零线和接地线之间测绝缘电阻
回路2绝缘电阻测试：
B-N:相线和零线之间测绝缘电阻
B-E：相线和接地线之间测绝缘电阻
N-E：零线和接地线之间测绝缘电阻
回路3绝缘电阻测试：
C-N:相线和零线之间测绝缘电阻
C-E：相线和接地线之间测绝缘电阻
N-E：零线和接地线之间测绝缘电阻
回路4绝缘电阻测试：
A-N:相线和零线之间测绝缘电阻
A-E：相线和接地线之间测绝缘电阻
N-E：零线和接地线之间测绝缘电阻
以此类推、回路5、回路6 回路7等等
为什么不同的回路会有不同的相线呢？
WLI-照明这个回路选用的相线是L1.
WL2-照明这个回路选用的相线是L2.

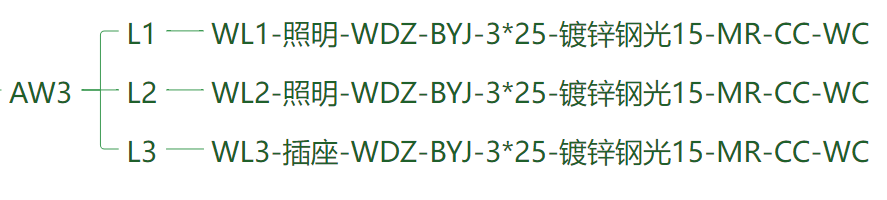

WL3-照明这个回路选用的相线是L3.有的图纸里面已经给标注出来不同回路选用不同的相线。如下图：
不同回路选用不同的相线是为了达到分布均匀的状态。
规范要求绝缘电阻测试大于0.5MΩ即可，绝缘测试，数值越大越安全。
也可根据箱子20%的回路做绝缘电阻测试。
