台湾国合多主轴加工中心系列之一(双主轴)

日期：2024-01-31 17:11:06 来源：网络整理作者：本站编辑浏览：9 评论：0

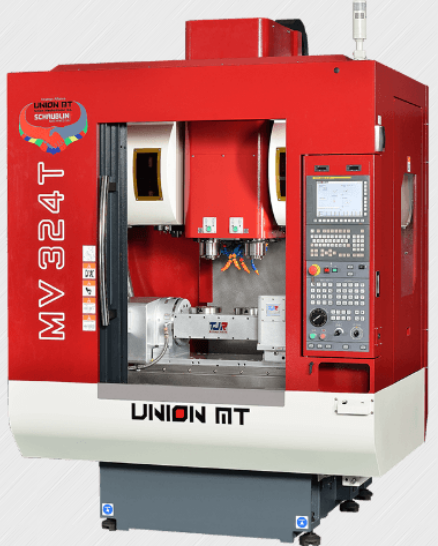

一、台湾国合多主轴加工中心-MV324T

加工能力

双主轴

应用产业

航天产业

汽机车零件产业

精密模具加工

创新医疗产业

MV324T高效能双主轴立式加工中心，拥有同级机床中最精简且最大工作范围，节省占地空间、能源及自动化等，适合小量快速加工、中大量生产加工。

4轴或5轴工作台，以提升生产效率

低重心底座及宽立柱跨距设计，确保加工稳定性

直结式高精度KTR传动三轴导螺杆

采用高精密级 C1愈拉大尺寸滚珠导螺杆，提供高精度切削能力

（一）产品特性

高刚性结构

立柱宽跨距，重载型高精密级滚柱线轨，以确保高切削能力及可靠度。

高速进给

三轴高扭力，高推力，高加速度1G及48/48/36 m/min 快速移动率，降低非切削时间，提升效率。

精简占地面积

最大加工范围及最精简空间，节省能源、提升效率、有效投资

（二）产品规格

ITEM 12 P 15 P 24 P

工作范围

三轴行程 270 x 400 x 500 mm

主轴鼻端至工作台面距离 200~700 mm

工作台尺寸 850 x 410 mm

工作台最大荷重 250 kg

T形槽宽度/槽数/节距 14 mm/ 3/125 mm

主轴规格

主轴型式 BBT 20, 直结式, 油脂润滑 HSK E40 Motor spindle

主轴数量双主轴

主轴中心距 240 mm

主轴最大转速 12,000 rpm 15,000 rpm 24,000 rpm

主轴最大功率 11kW, S3-15% 13kW, S3-15% 11kW, S3-15%

主轴最大扭力 70 Nm 41.4 Nm 17.5 Nm

自动换刀装置

储刀仓刀具数 20 x 2; 30 x 2 (选配附件)

最大刀具直径有/无邻刀 75/ 150 mm；50/100 mm (选配附件)

最大刀具长度 200 mm

最大刀具重量 3 kg

换刀时间 2.7 sec.

机床尺寸

外型尺寸 x 宽度 x 高度 1,800 x 2,529 x 2,484 mm

机器重量 3,400 kg

咨询电话：159 1097 4236

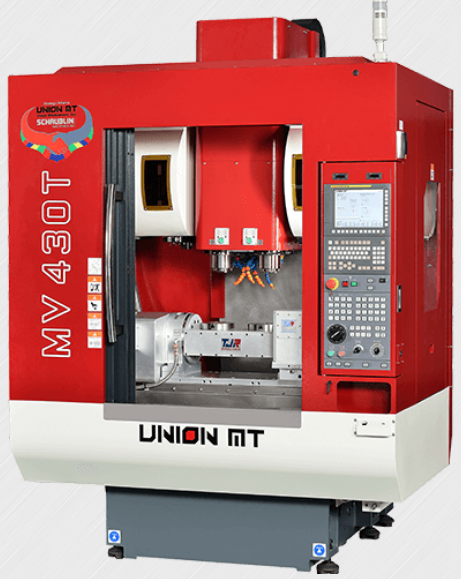

二、台湾国合多主轴加工中心-MV 430T

加工能力

双主轴

应用产业

航天产业

汽机车零件产业

精密模具加工

创新医疗产业

MV430T高效能双主轴立式加工中心，拥有同级机床中最精简且最大工作范围，节省占地空间、能源及自动化等，适合小量快速加工、中大量生产加工。

4轴或5轴工作台，以提升生产效率

低重心底座及宽立柱跨距设计，确保加工稳定性

直结式高精度KTR传动三轴导螺杆

采用高精密级 C1愈拉大尺寸滚珠导螺杆，提供高精度切削能力

（一）产品特性

高刚性结构

立柱宽跨距，重载型高精密级滚柱线轨，以确保高切削能力及可靠度。

高速进给

三轴高扭力，高推力，高加速度0.5G及36/36/36 m/min 快速移动率，降低非切削时间，提升效率。

精简占地面积

最大加工范围及最精简空间，节省能源、提升效率、有效投资

（二）产品规格

ITEM 430

工作范围

三轴行程 330 x 400 x 450 mm

主轴鼻端至工作台面距离 200~650 mm

工作台尺寸 850 x 410 mm

工作台最大荷重 250 kg

主轴规格

主轴型式 40 Taper 直结式

主轴数量双主轴

主轴中心距 300 mm

主轴最大转速 12,000 rpm

主轴最大功率 11kW, S3-15%

主轴最大扭力 70 Nm

自动换刀装置

储刀仓刀具数 20 x 2

最大刀具直径有/无邻刀 75/ 75 mm

最大刀具长度 150 mm

最大刀具重量 6 kg

换刀时间 3.5 sec.

机床尺寸

外型尺寸高 x 宽 x 深 2,770 x 1,860 x 2,560 mm

机器重量 4,200 kg

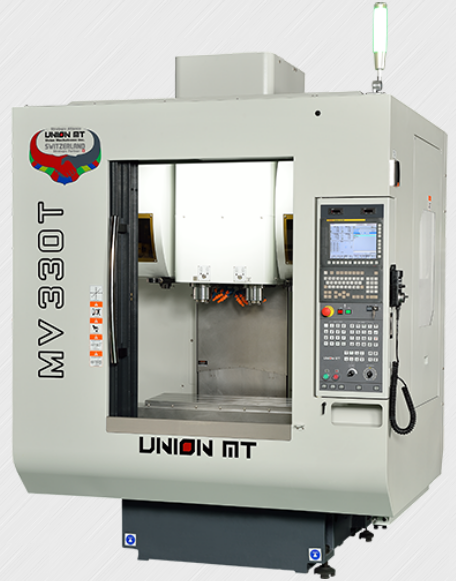

三、台湾国合多主轴加工中心-MV330T

加工能力

双主轴

应用产业

航天产业

汽机车零件产业

精密模具加工

创新医疗产业

MV330T高效能双主轴立式加工中心，拥有同级机床中最精简且最大工作范围，节省占地空间、能源及自动化等，适合小量快速加工、中大量生产加工。

4轴或5轴工作台，以提升生产效率

低重心底座及宽立柱跨距设计，确保加工稳定性

直结式高精度KTR传动三轴导螺杆

采用高精密级 C1愈拉大尺寸滚珠导螺杆，提供高精度切削能力

（一）产品特性

高刚性结构

立柱宽跨距，重载型高精密级滚柱线轨，以确保高切削能力及可靠度。

高速进给

三轴高扭力，高推力，高加速度0.5G及36/36/36 m/min 快速移动率，降低非切削时间，提升效率。

精简占地面积

最大加工范围及最精简空间，节省能源、提升效率、有效投资

（二）产品规格

ITEM 330

工作范围

三轴行程 330 x 400 x 450 mm

主轴鼻端至工作台面距离 200~650 mm

工作台尺寸 850 x 410 mm

工作台最大荷重 250 kg

主轴规格

主轴型式 30 Taper 直结式

主轴数量双主轴

主轴中心距 300 mm

主轴最大转速 12,000 rpm

主轴最大功率 11kW, S3-15%

主轴最大扭力 70 Nm

自动换刀装置

储刀仓刀具数 24 x 2

最大刀具直径有/无邻刀 70/ 150 mm

最大刀具长度 150 mm

最大刀具重量 4 kg

换刀时间 3.5 sec.

机床尺寸

外型尺寸高 x 宽 x 深 2,770 x 1,860 x 2,560 mm

机器重量 4,200 kg
