机电安装工程的消声减震设施及工艺,总结全了!

来源：网络整理，如有侵权请联系删除

一

消声减振设施

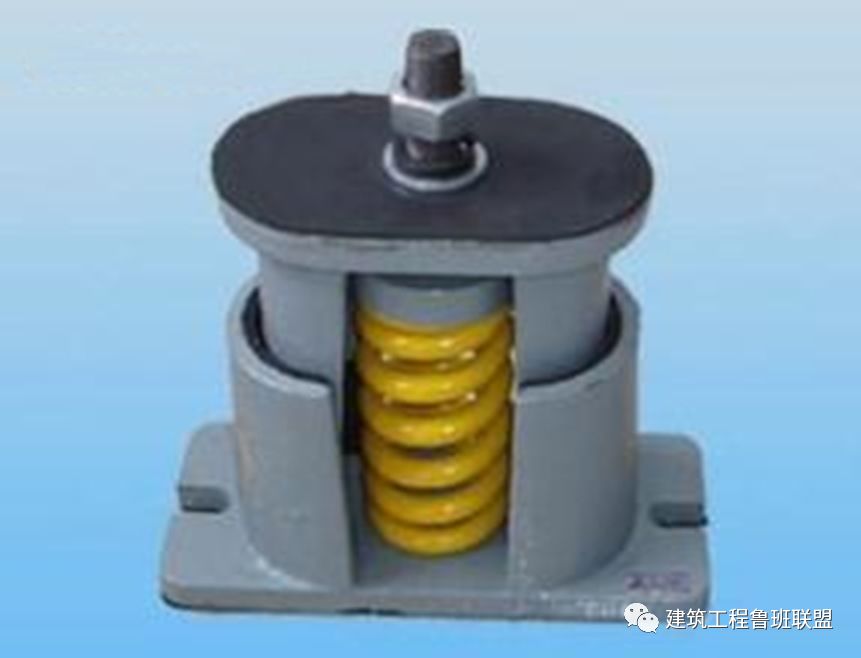

· 自立式弹簧隔振器

· 限位式弹簧隔振器

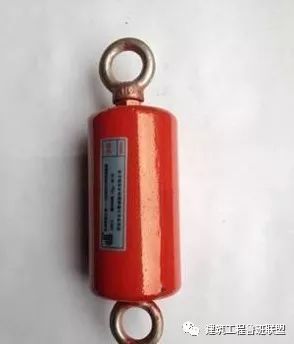

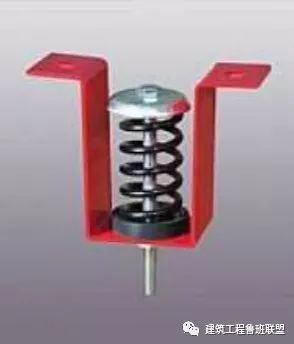

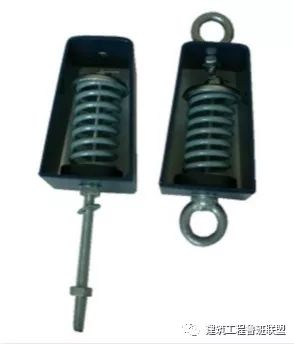

· 防振吊钩

· 聚氯丁橡胶水管柔性接头

· 不锈钢水管柔性接头/连接器

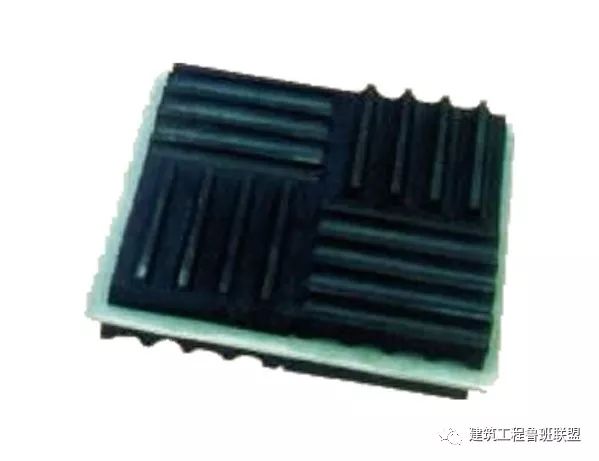

· 防振垫片

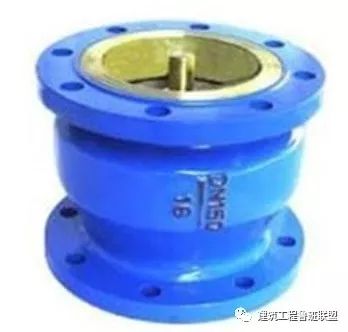

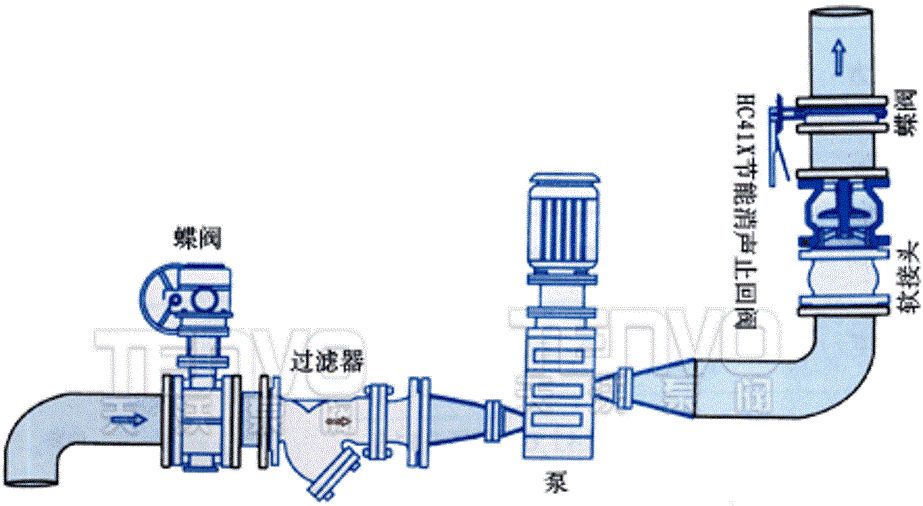

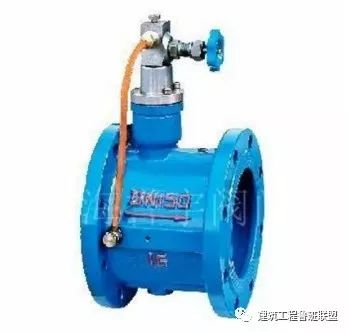

· 消声止回阀

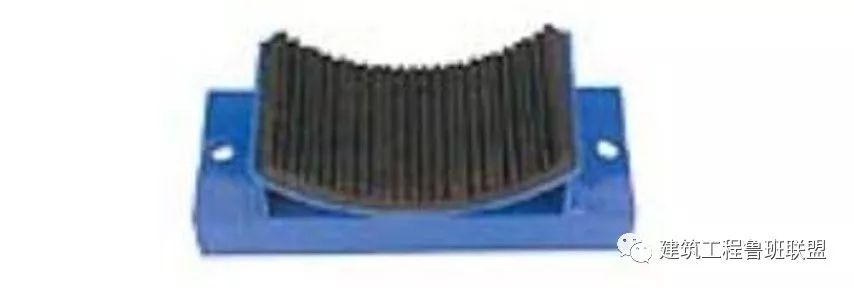

· 管路DT型减振器

· 风管柔性接头

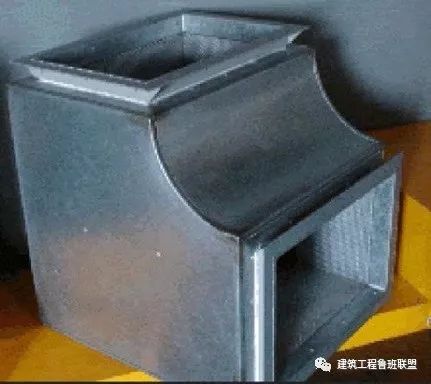

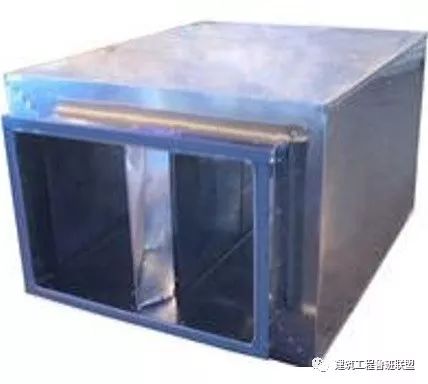

· 消声器或者消声静压箱

二

消声减振工艺

 1

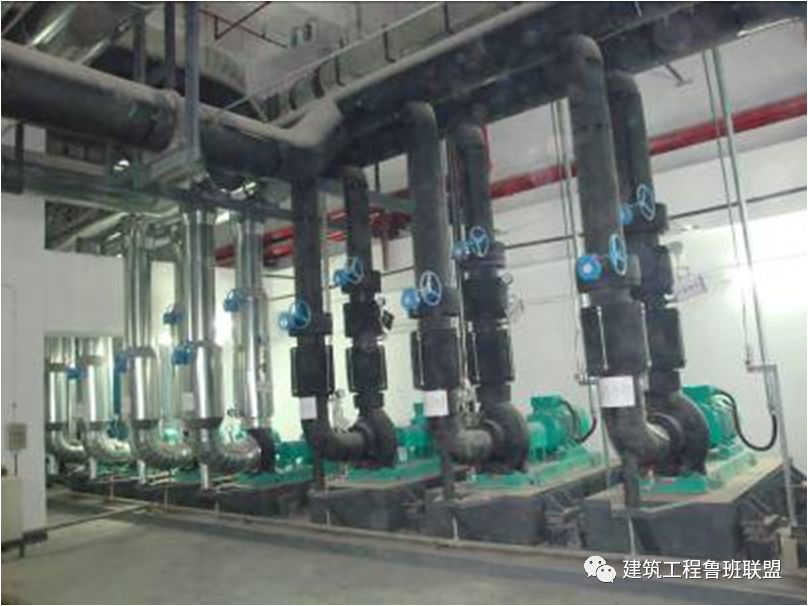

水泵消音隔振处理

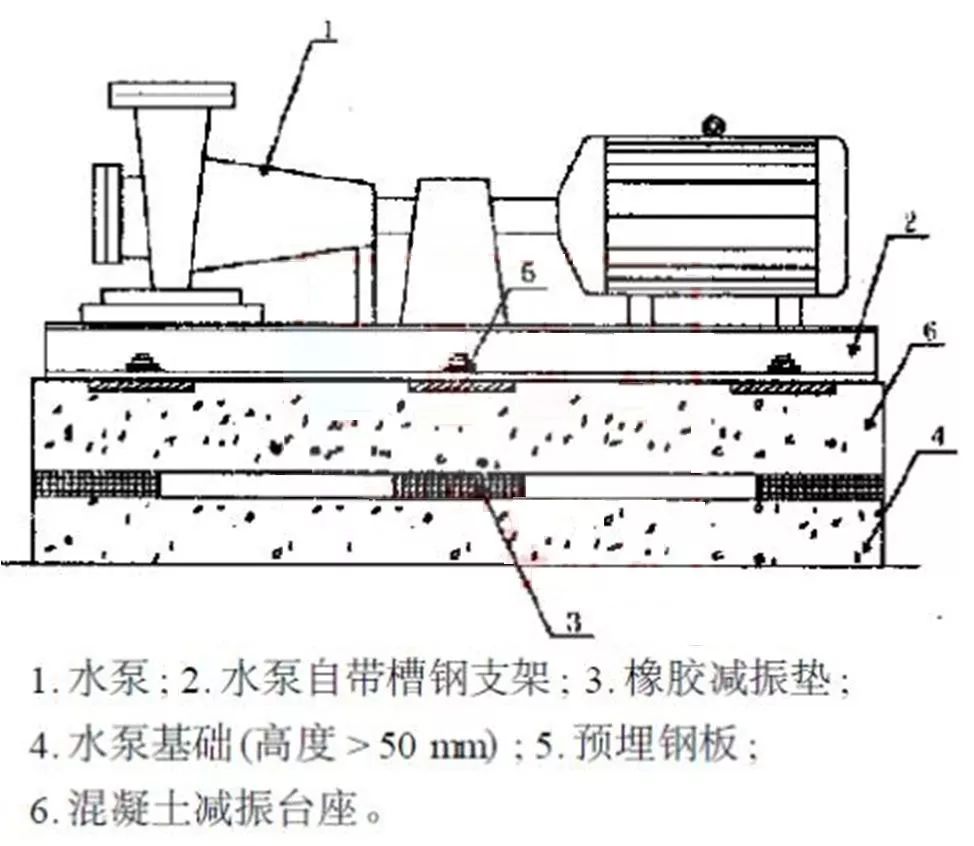

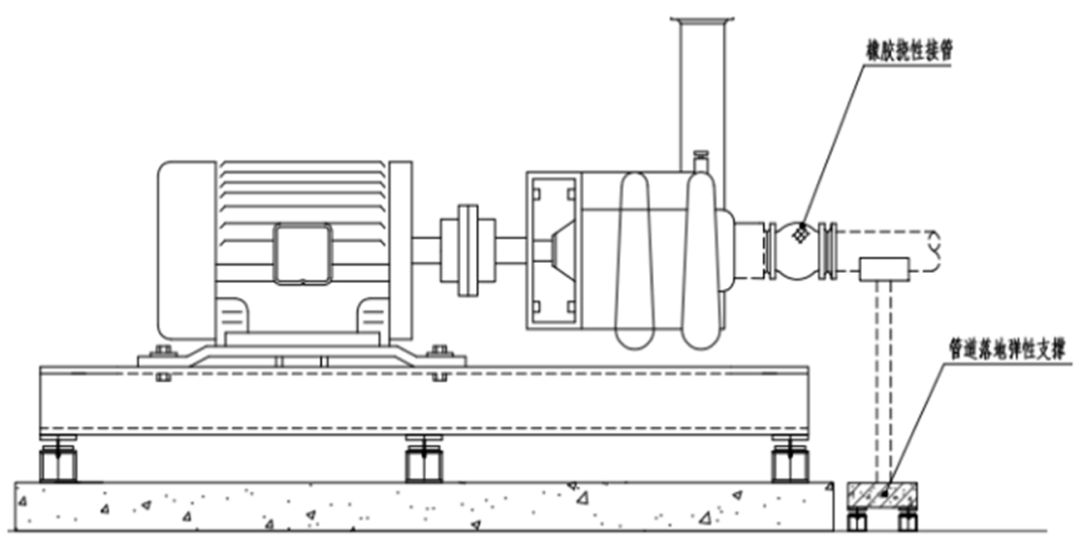

卧式水泵隔振处理图

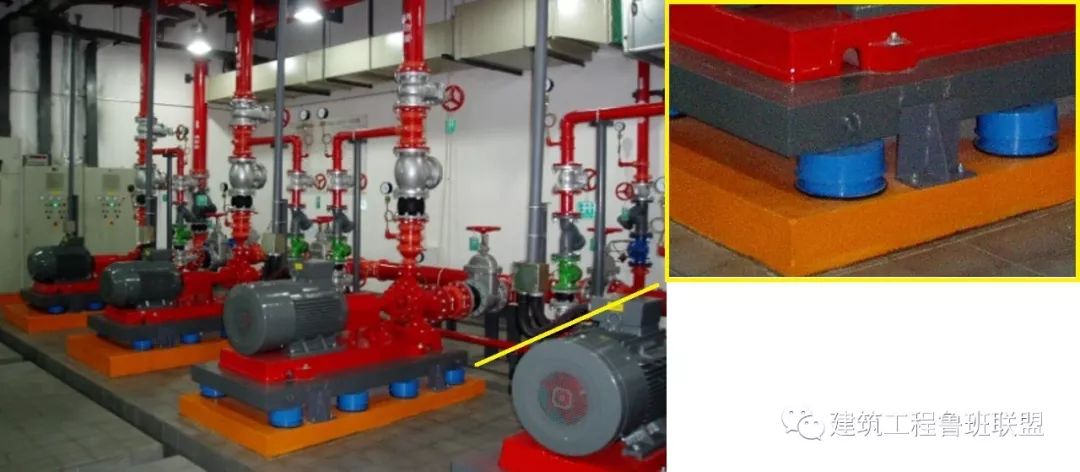

水泵减震台座减震形式

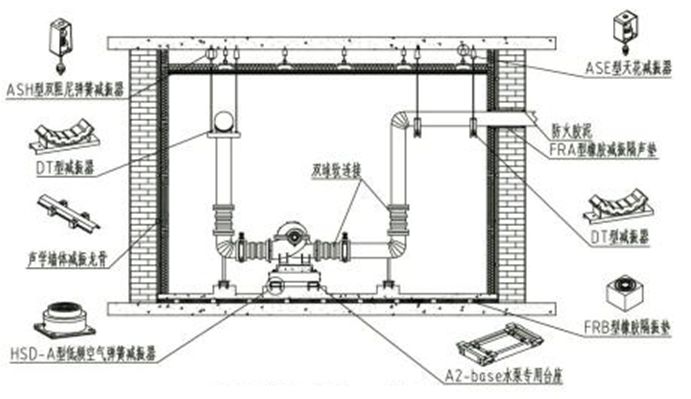

泵房隔振示意图

浮筑基础

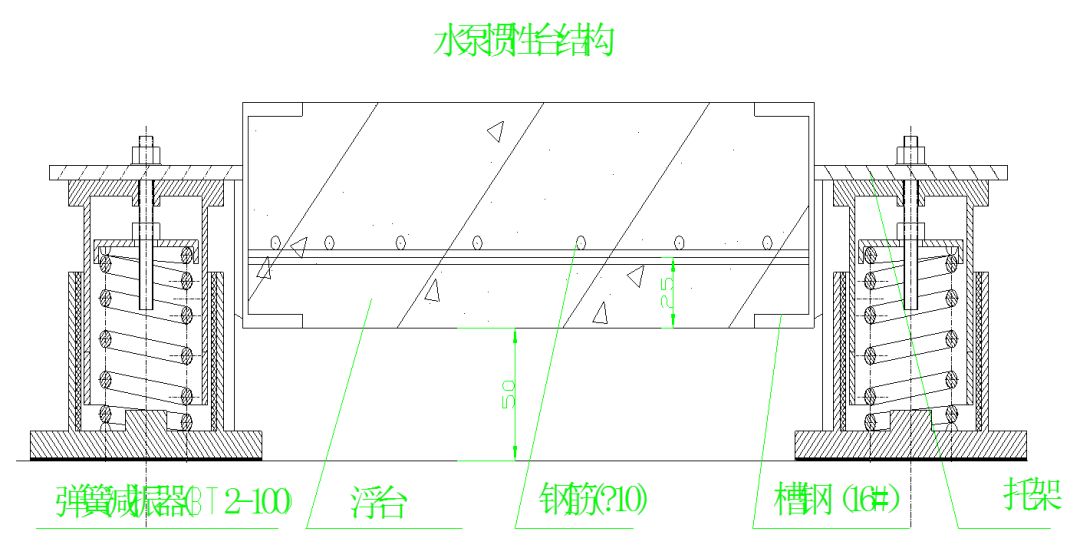

用混凝土制作水泵惯性块与减震器固定在一起

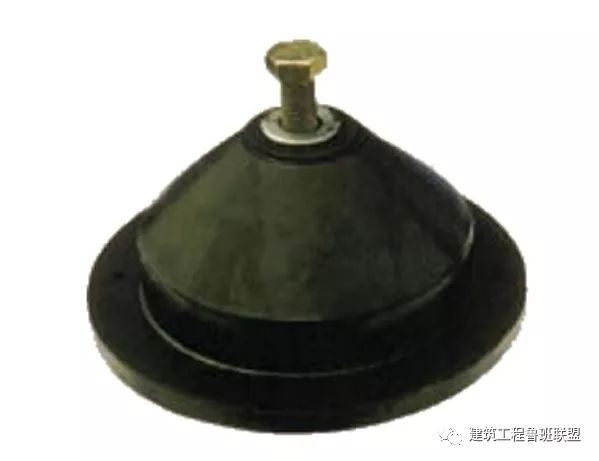

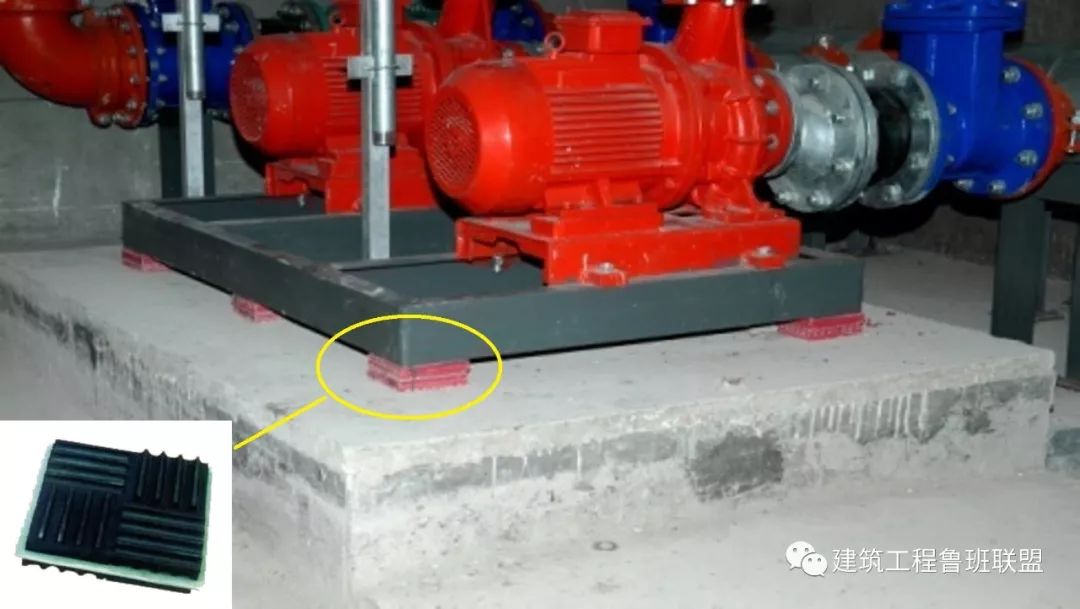

设备底部橡皮减震垫块设置

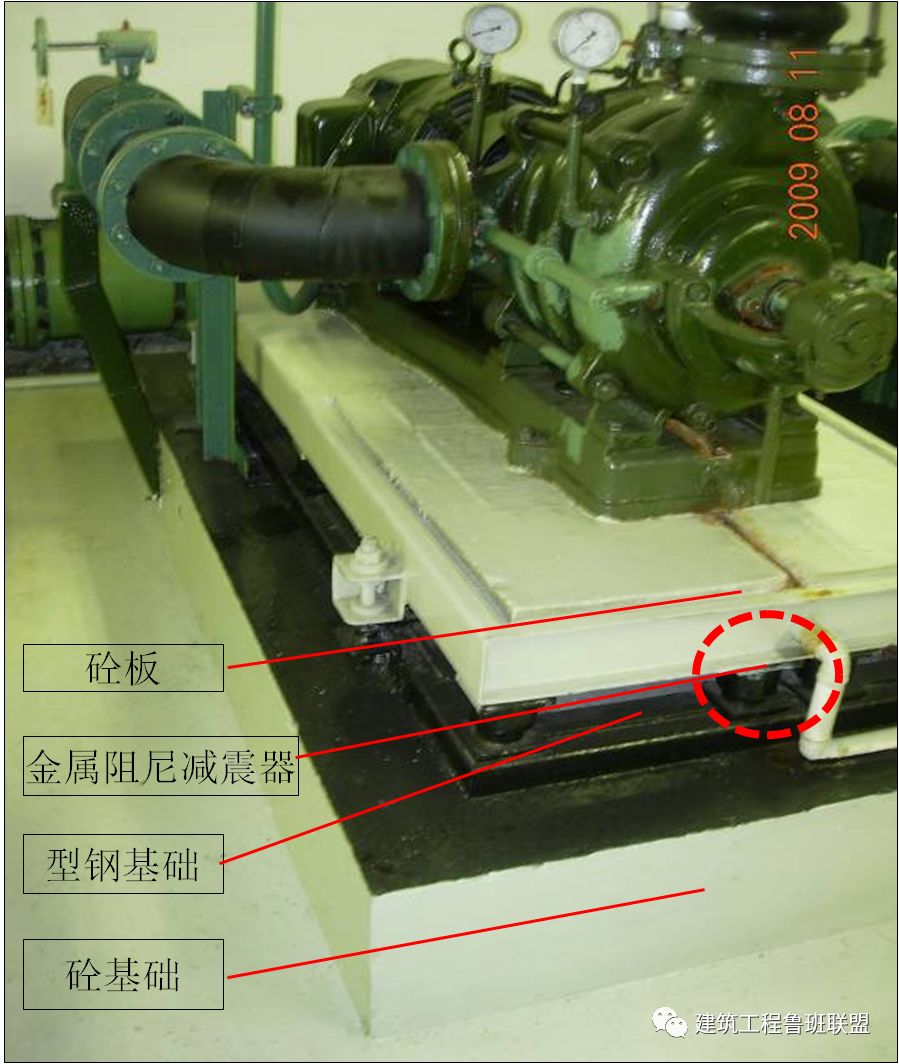

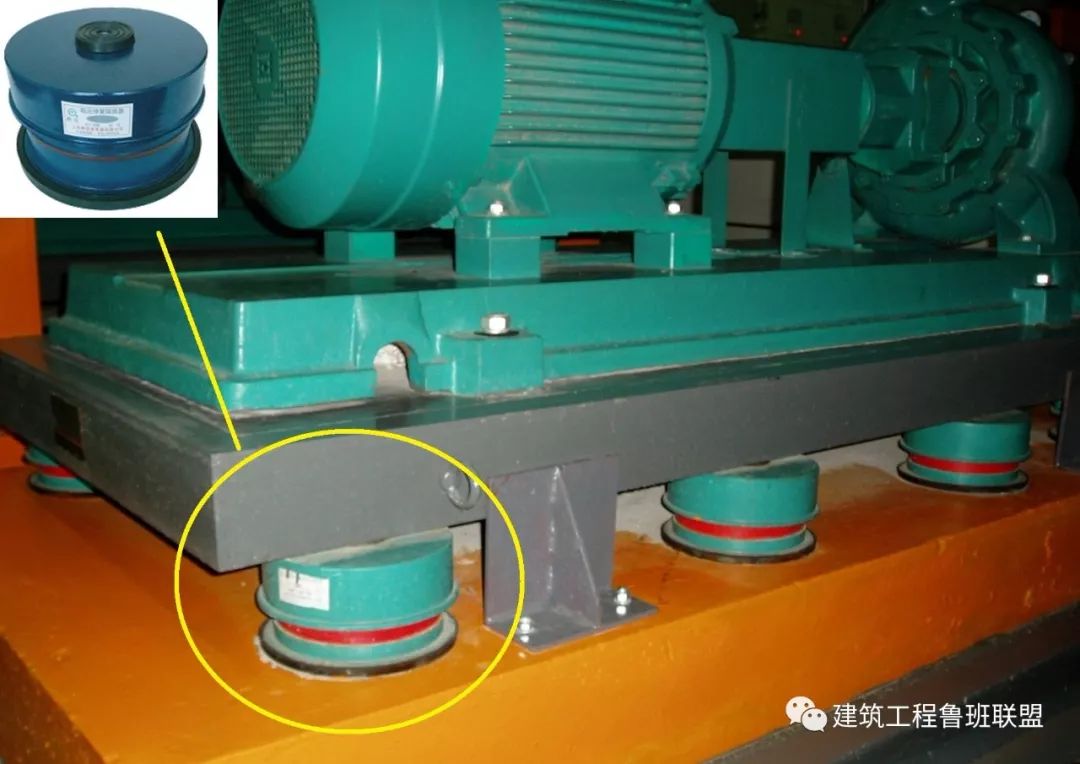

金属阻尼减震器

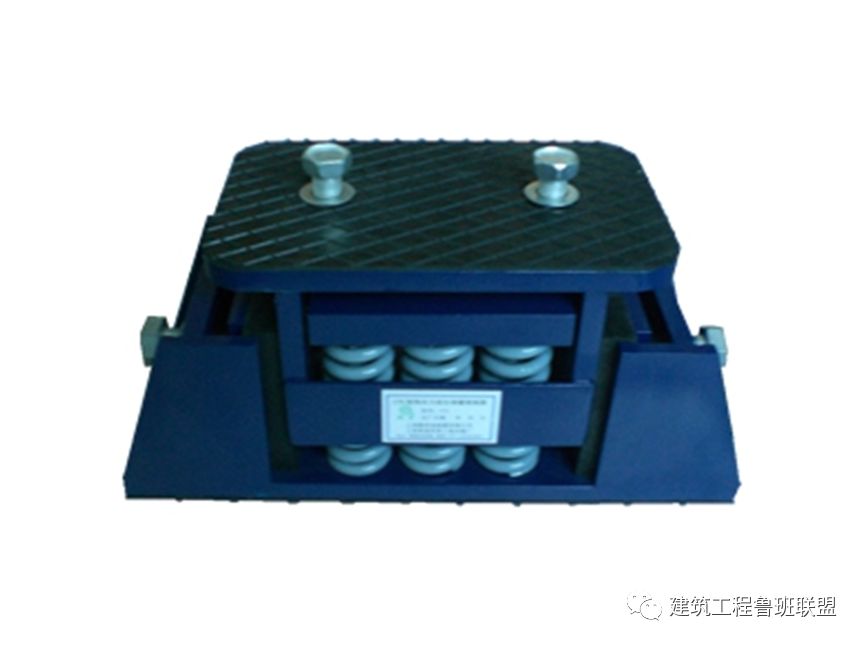

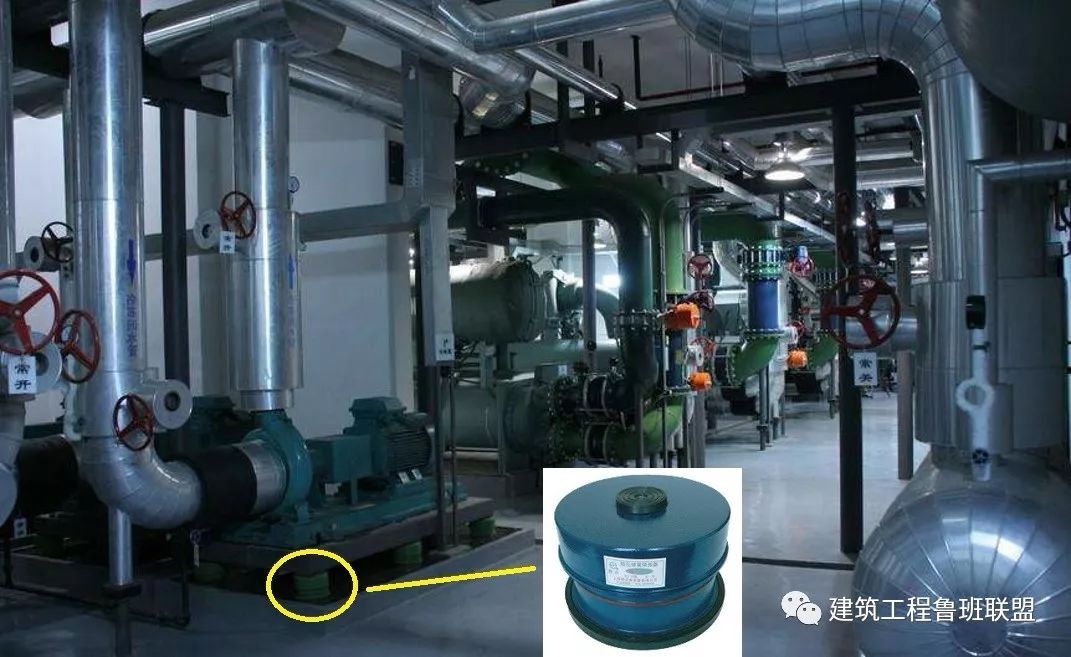

设备底部阻尼弹簧减震器设置

设置在设备底板两侧防位移的“靠山”

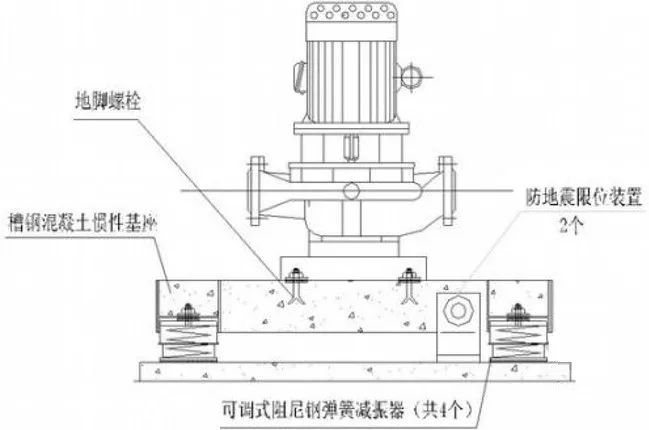

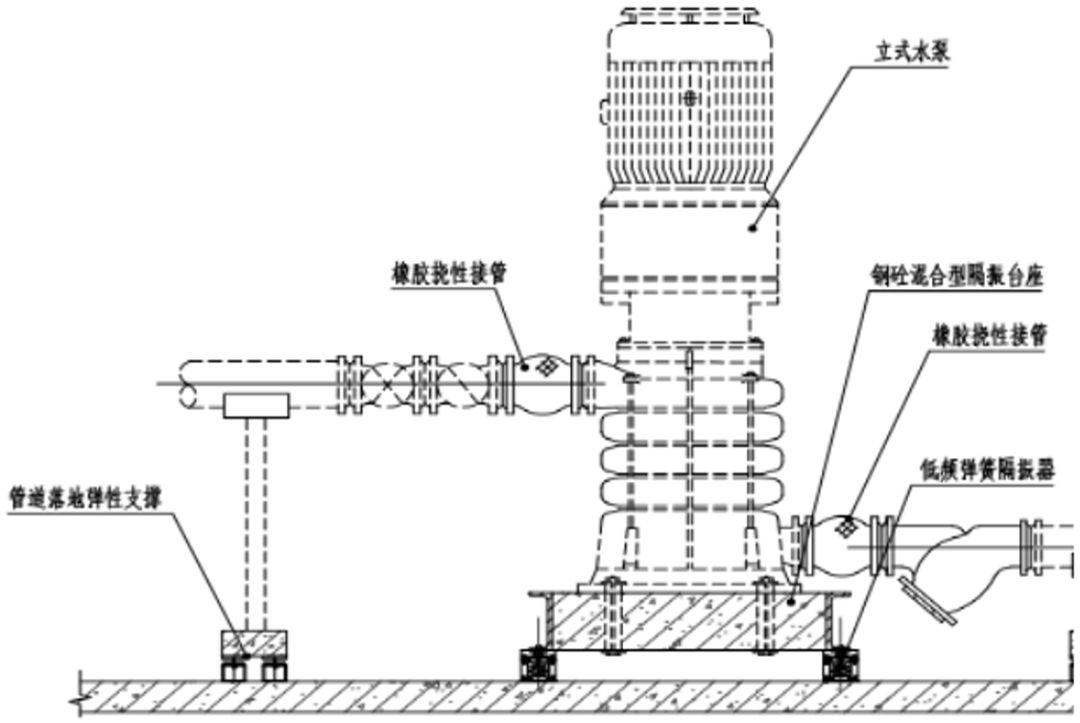

立式水泵隔振处理图

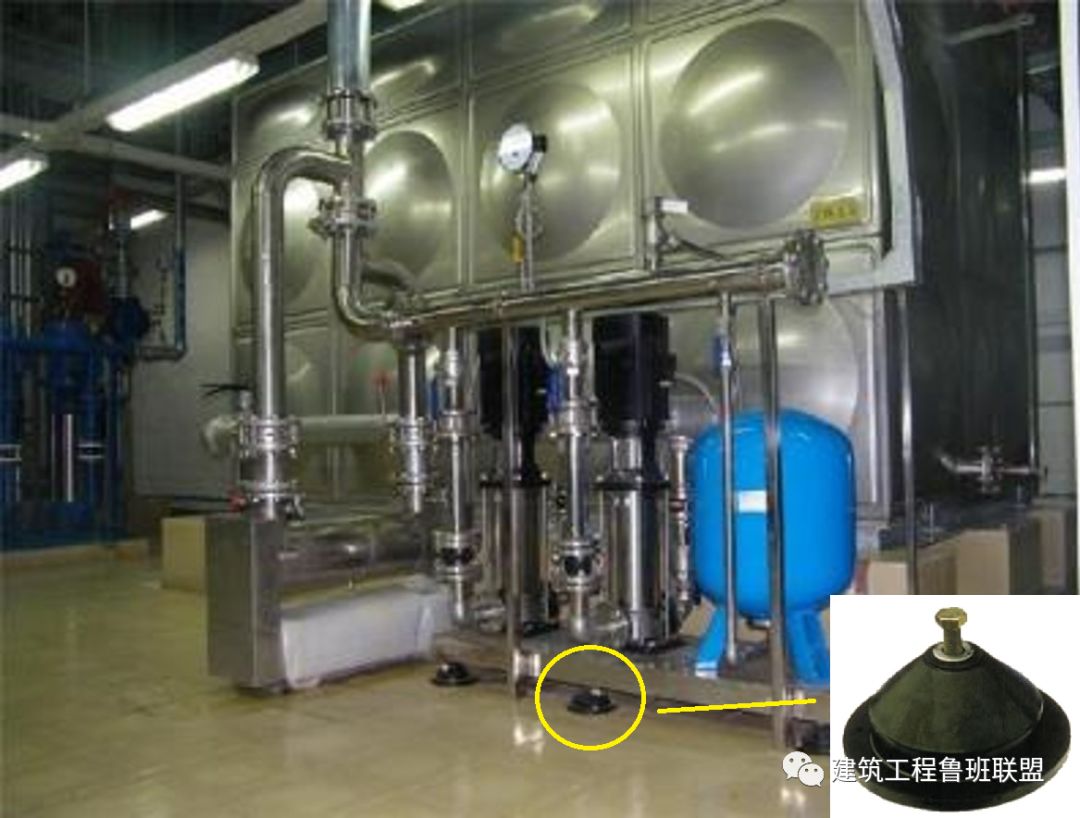

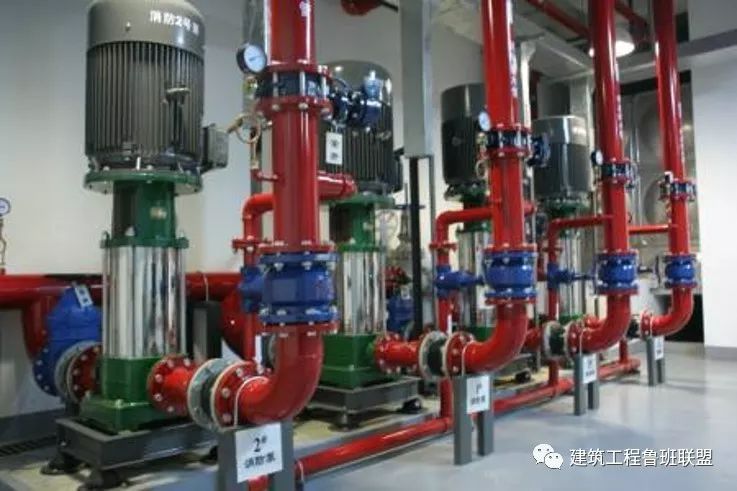

变频供水系统减振处理

 2

空调机组消音隔振处理

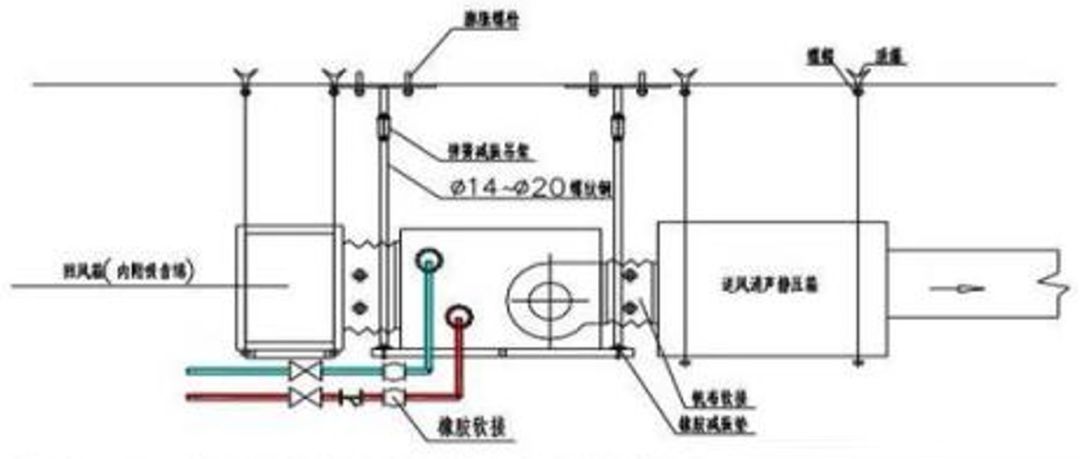

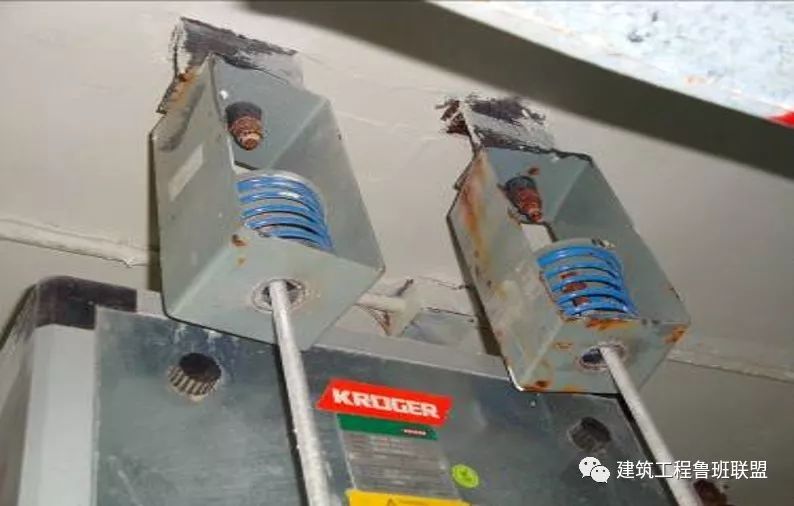

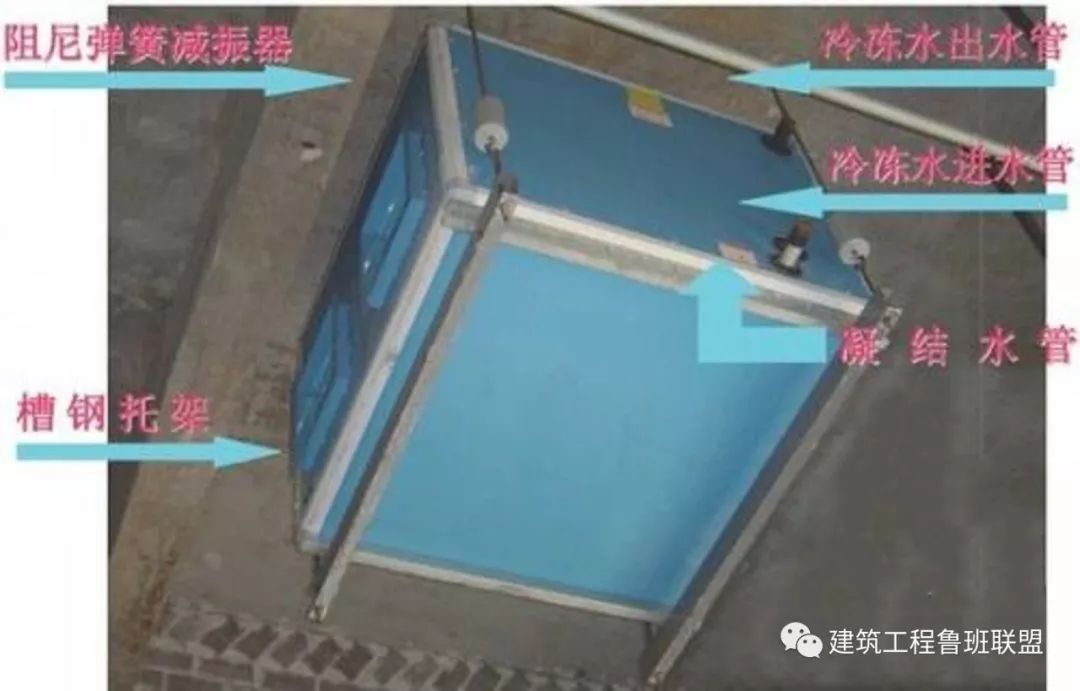

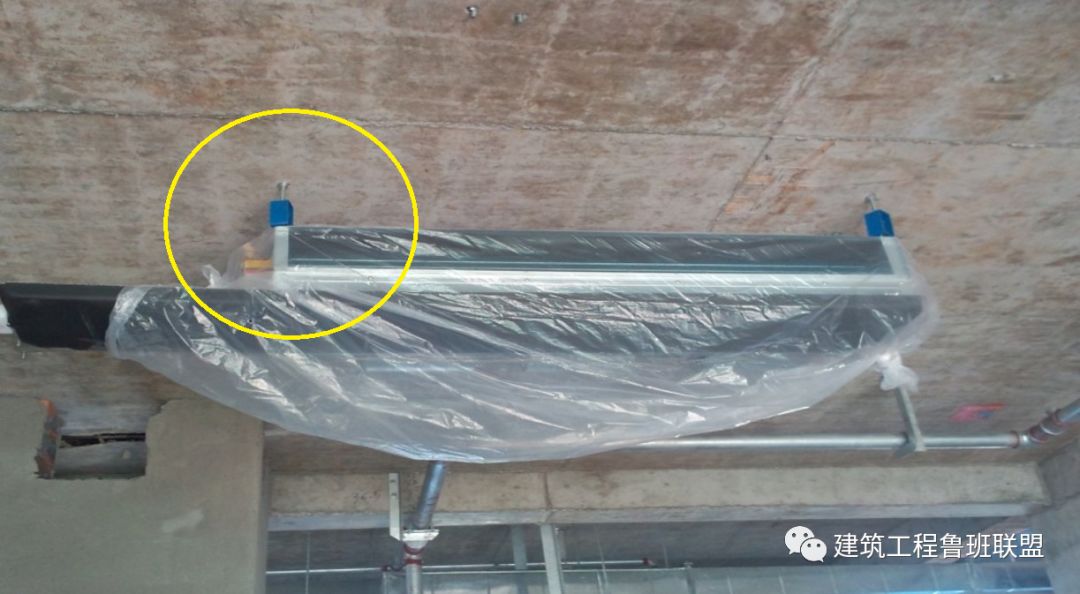

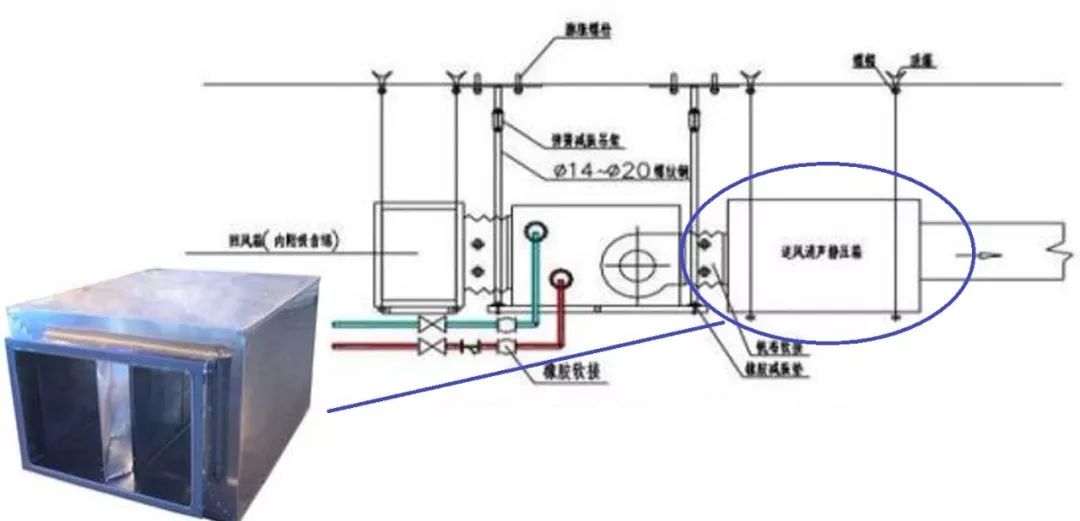

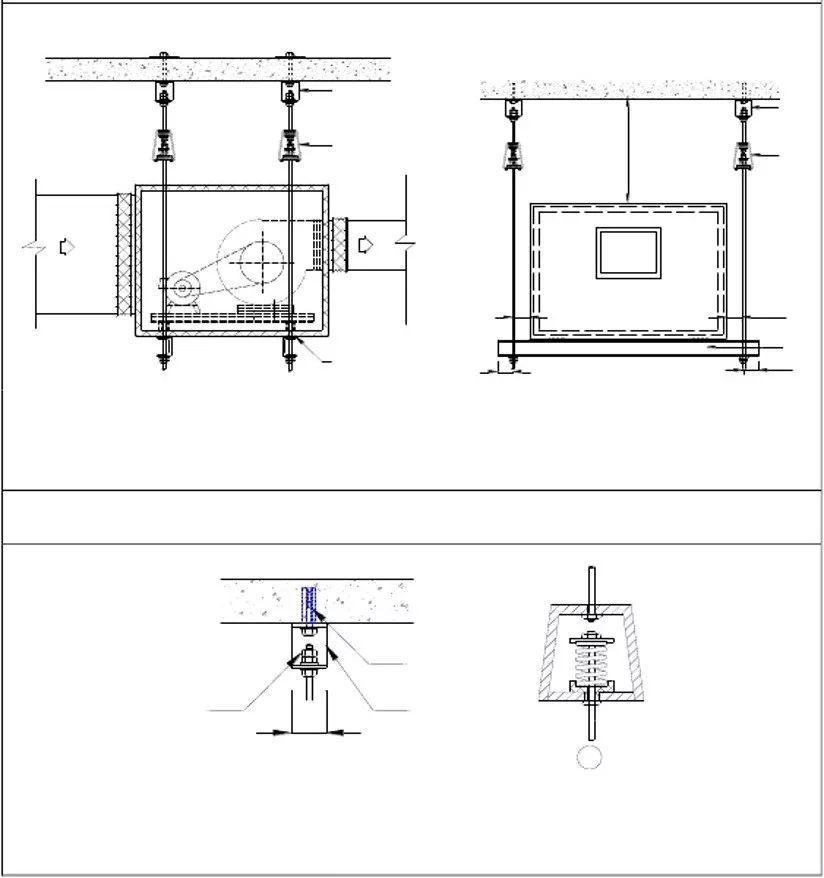

· 吊装式空调机组减振处理

备注：风量大于8000m³/h的机组不宜采用吊顶式安装方式，推荐采用落地放置，否则应采取严格的减噪措施。

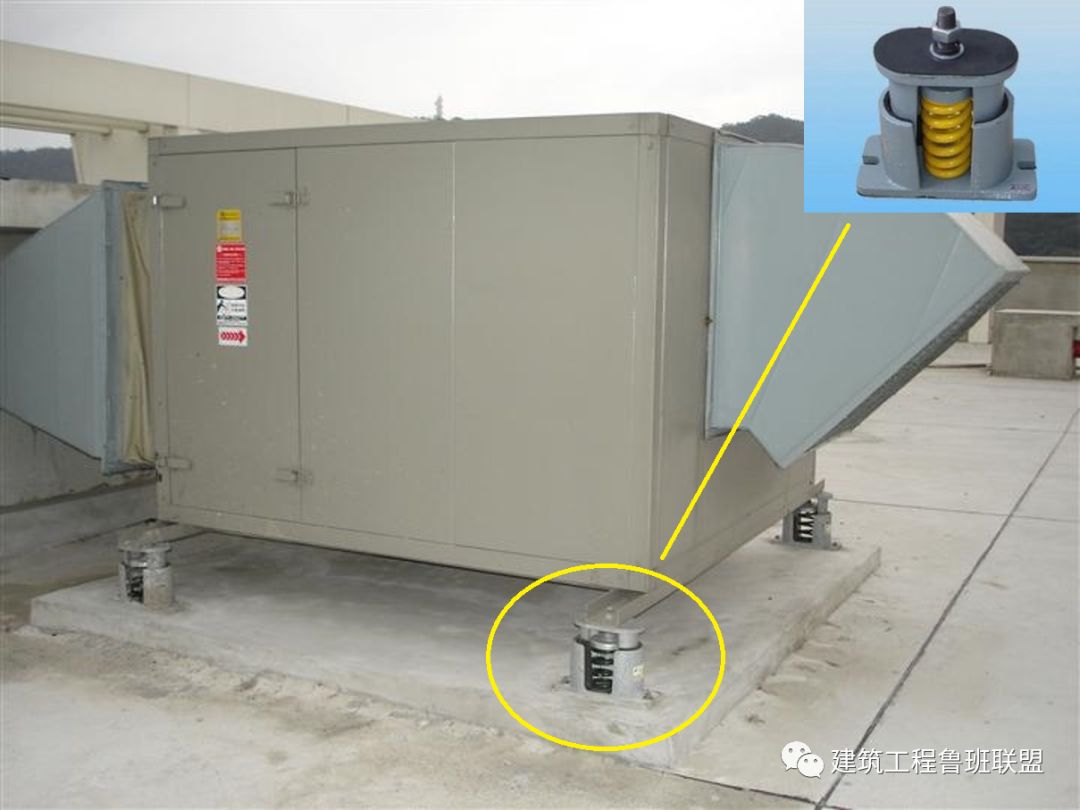

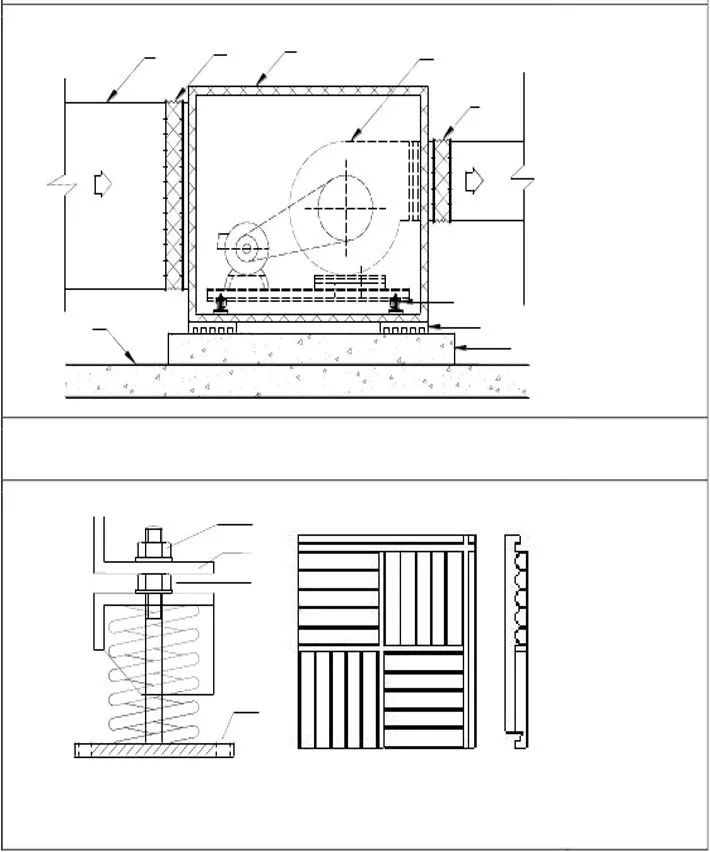

· 落地式空调机组减振处理

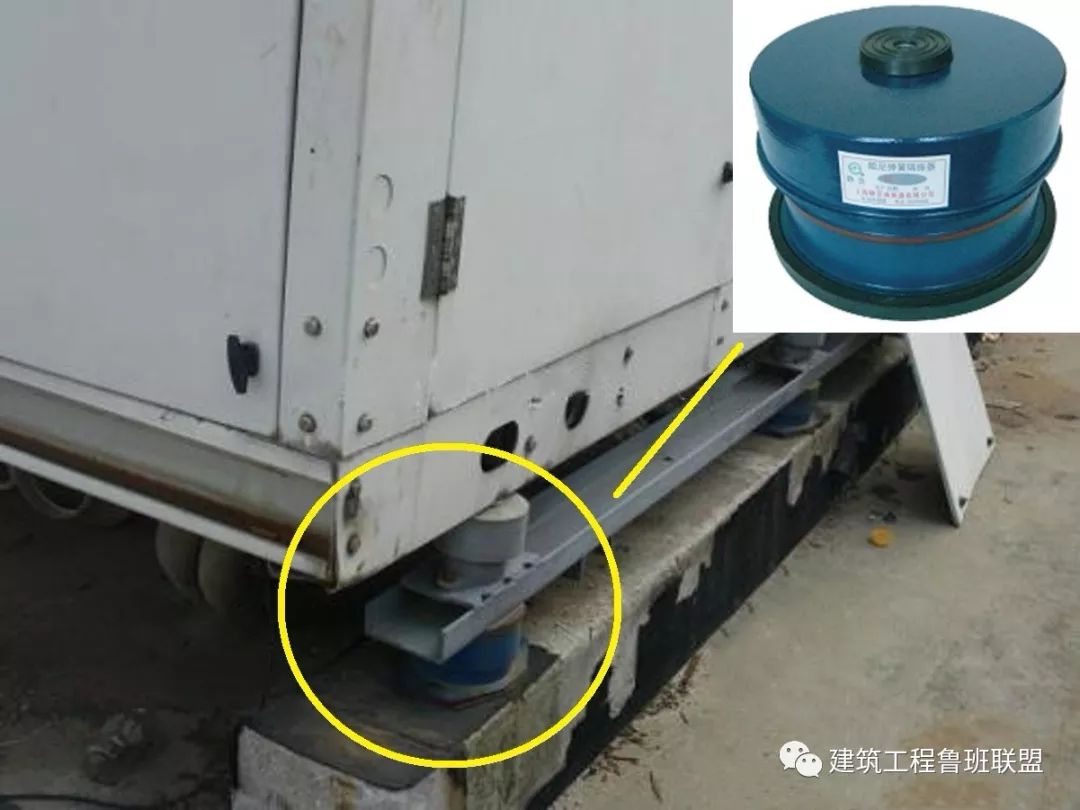

设备底部阻尼弹簧减震器设置

 3

排风排烟机消音隔振处理

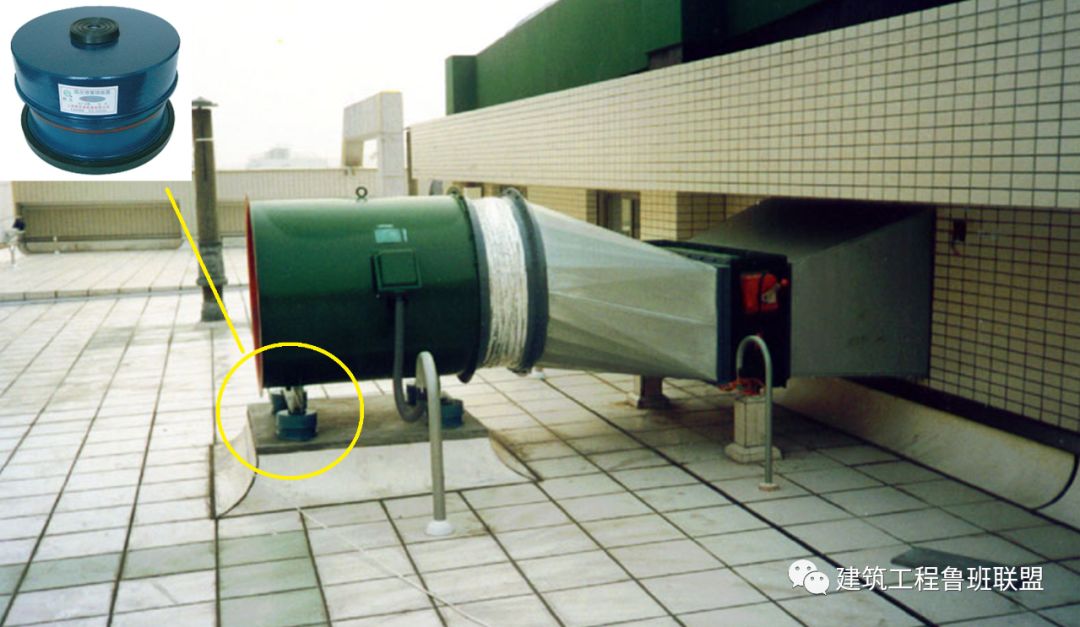

· 落地式风机

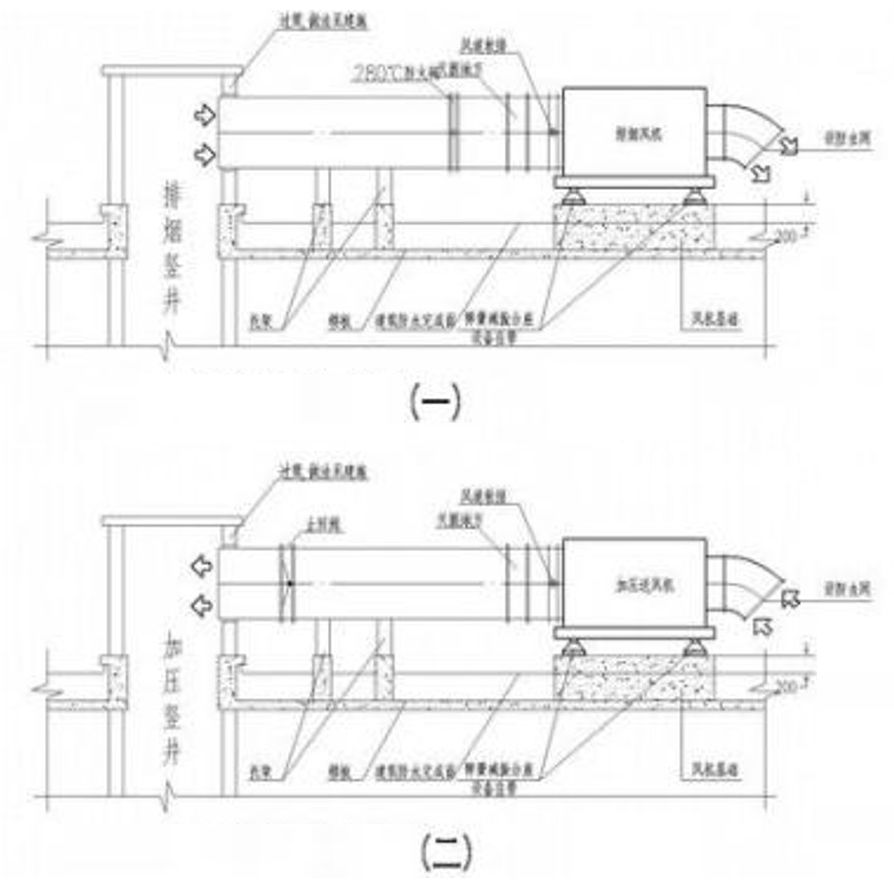

屋顶落地式风机安装示意图

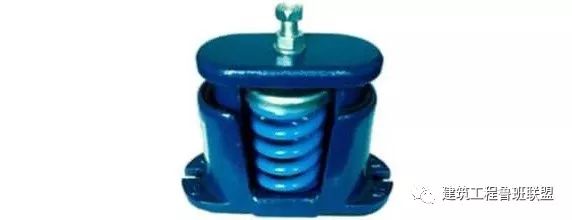

弹簧隔振器

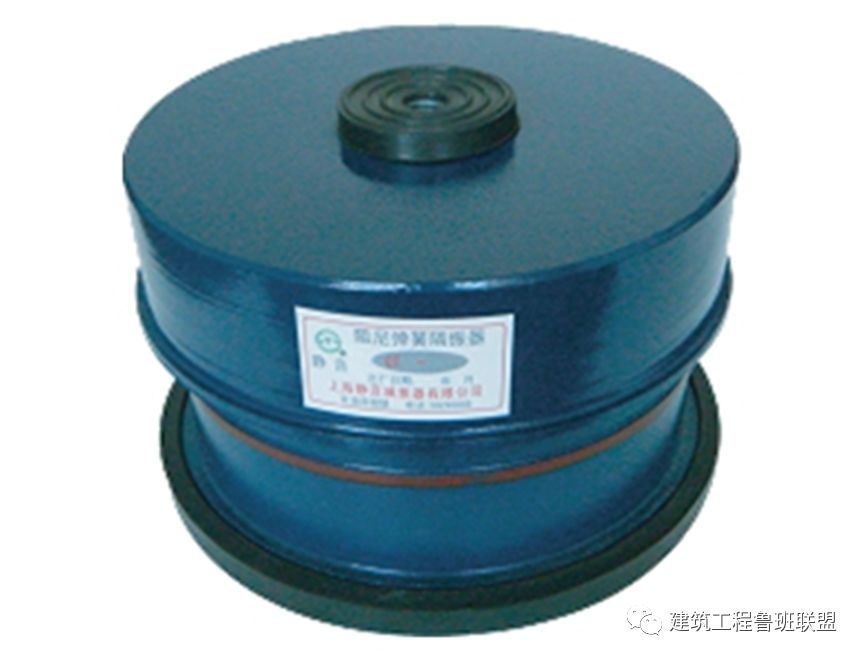

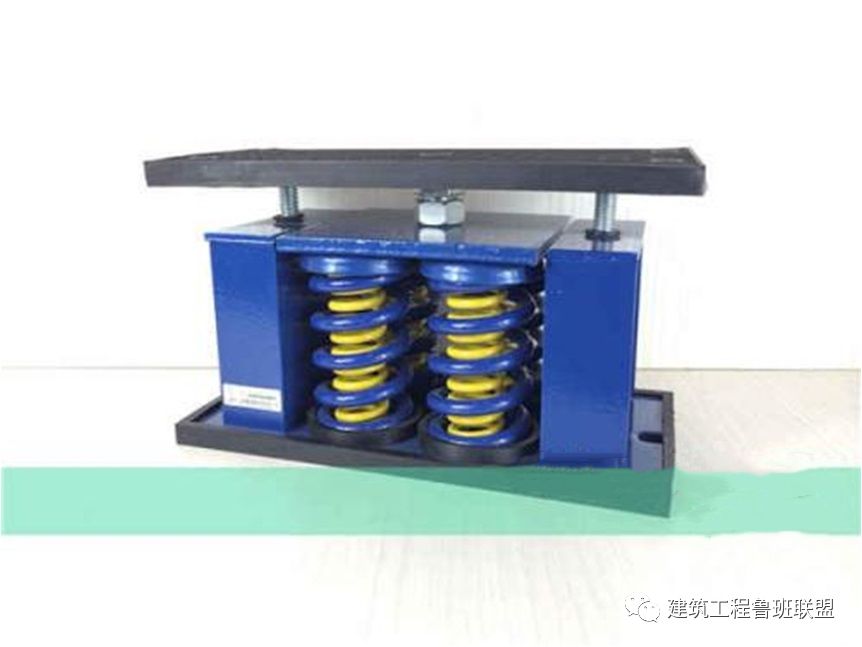

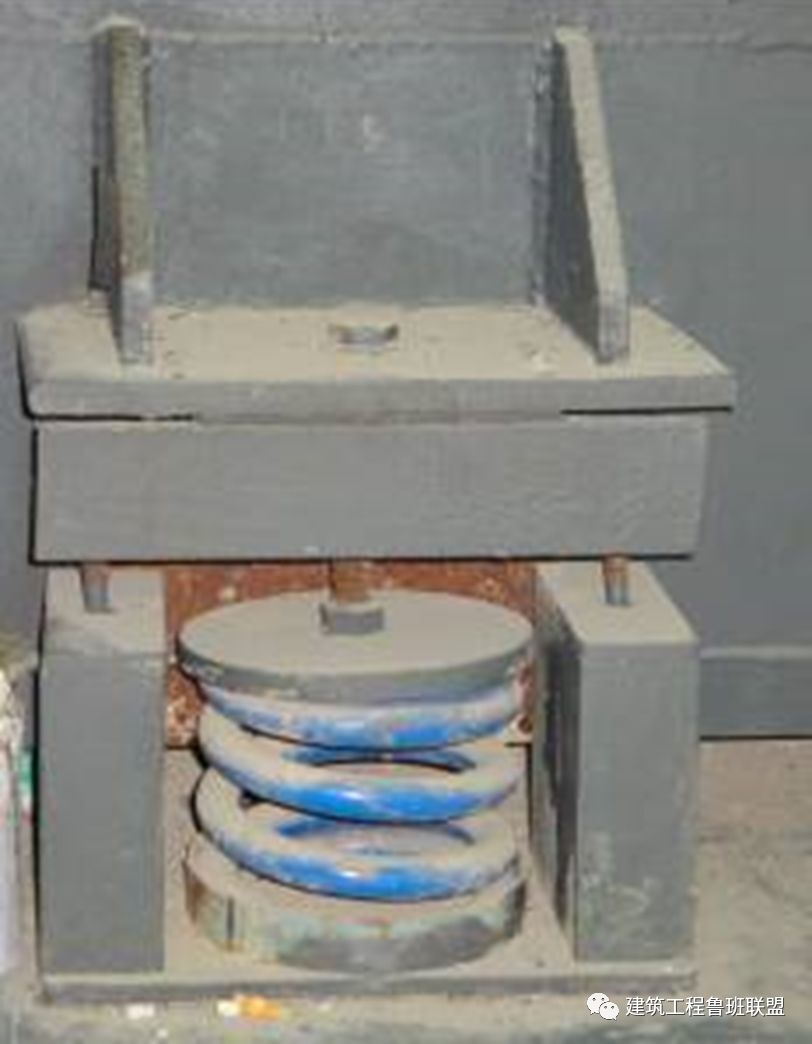

阻尼弹簧减震器

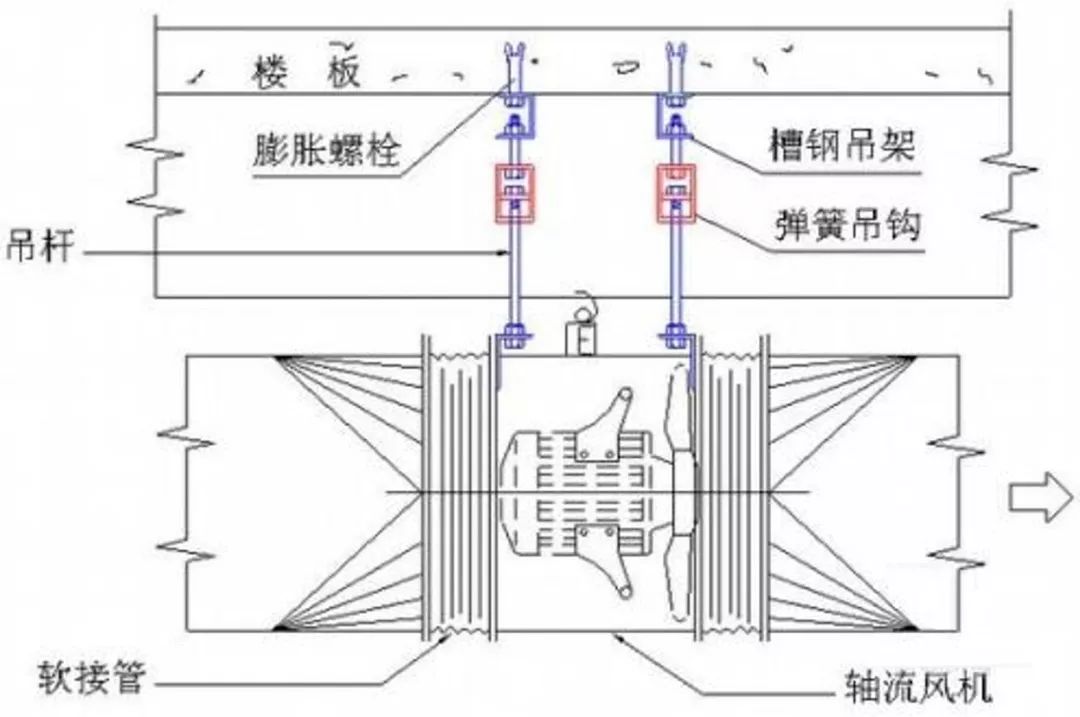

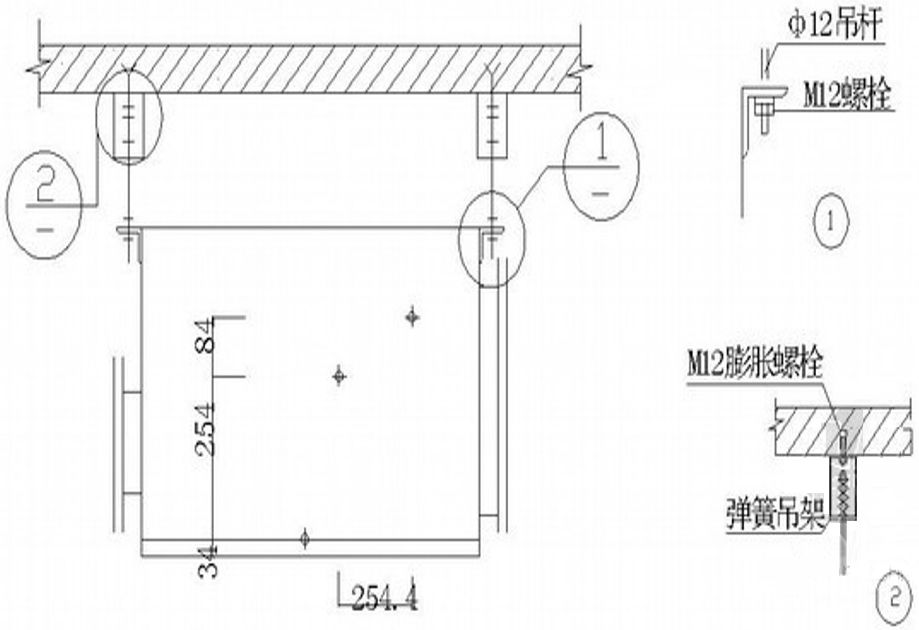

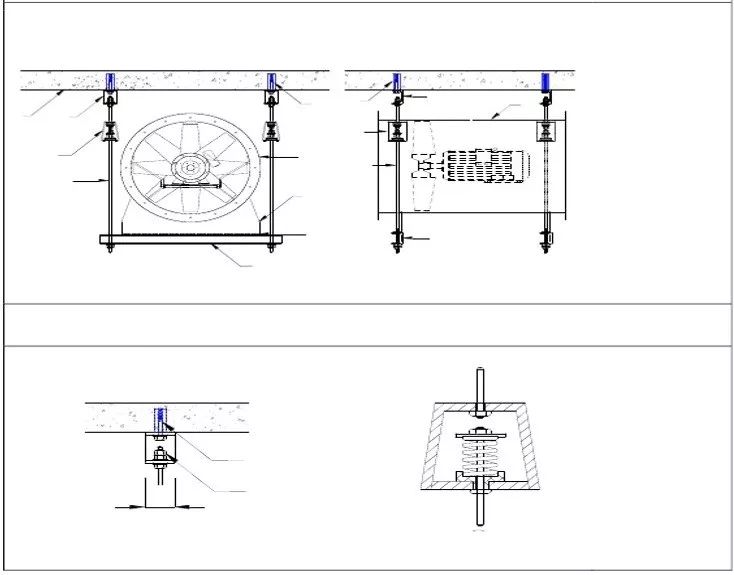

· 吊式轴流风机安装

· 轴流风机防振吊钩

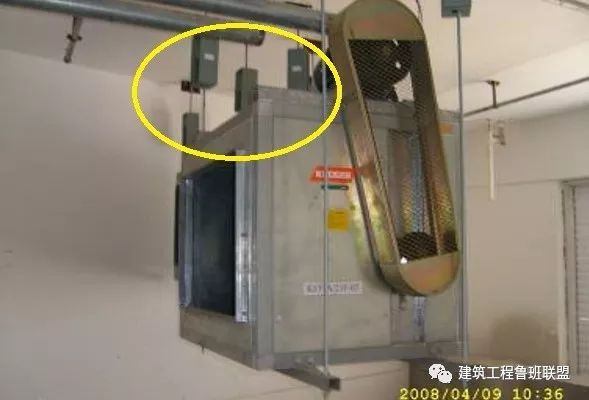

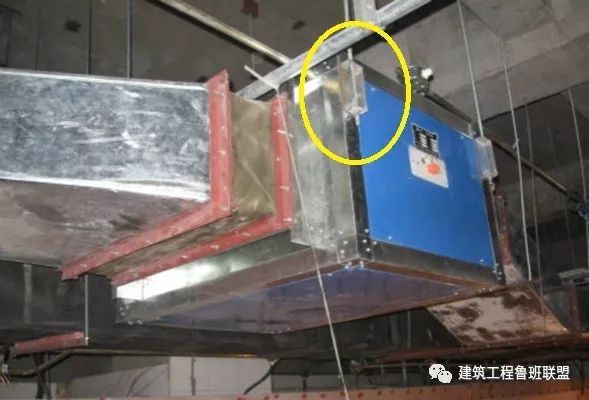

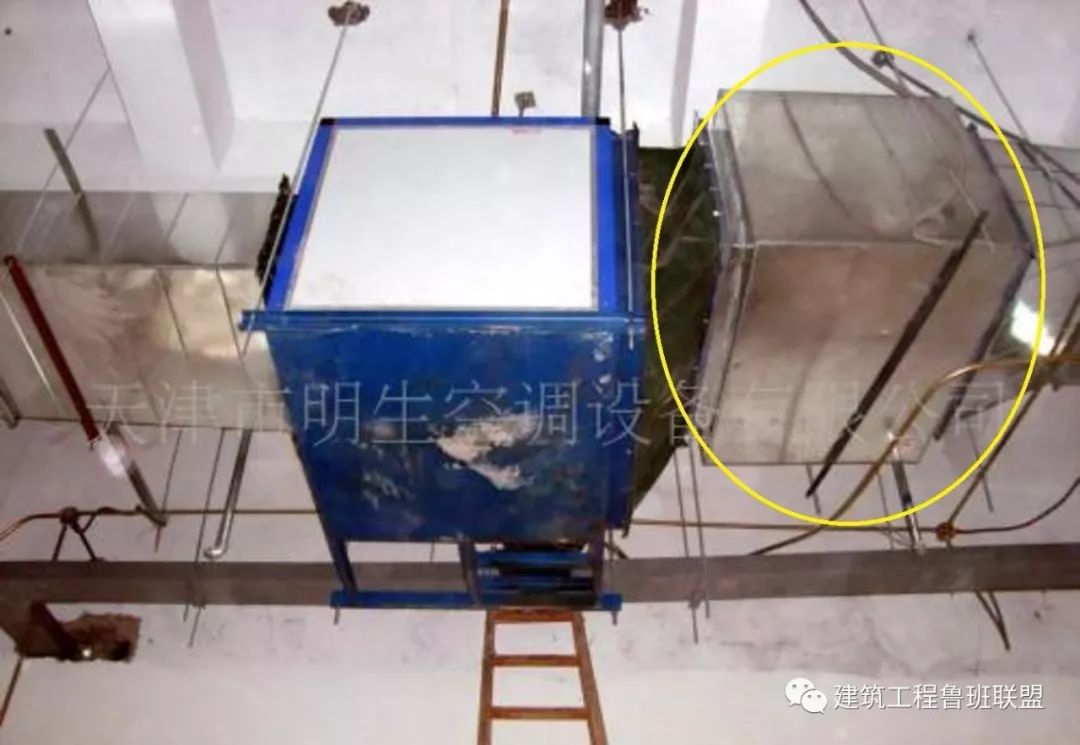

· 吊式风机箱安装

· 风机震动噪音处理

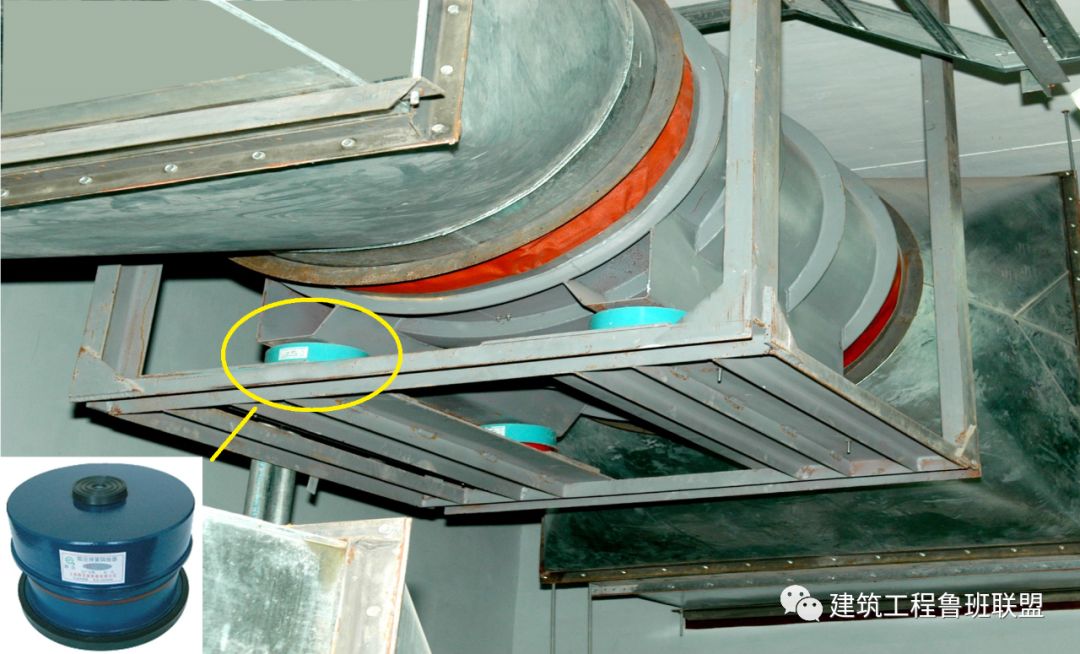

为防止轴流风机工作时摆动，用槽钢做成框架固定在楼板上，图为排风兼排烟风机下部设置阻尼弹簧减震器

 4

冷冻机组消音隔振处理

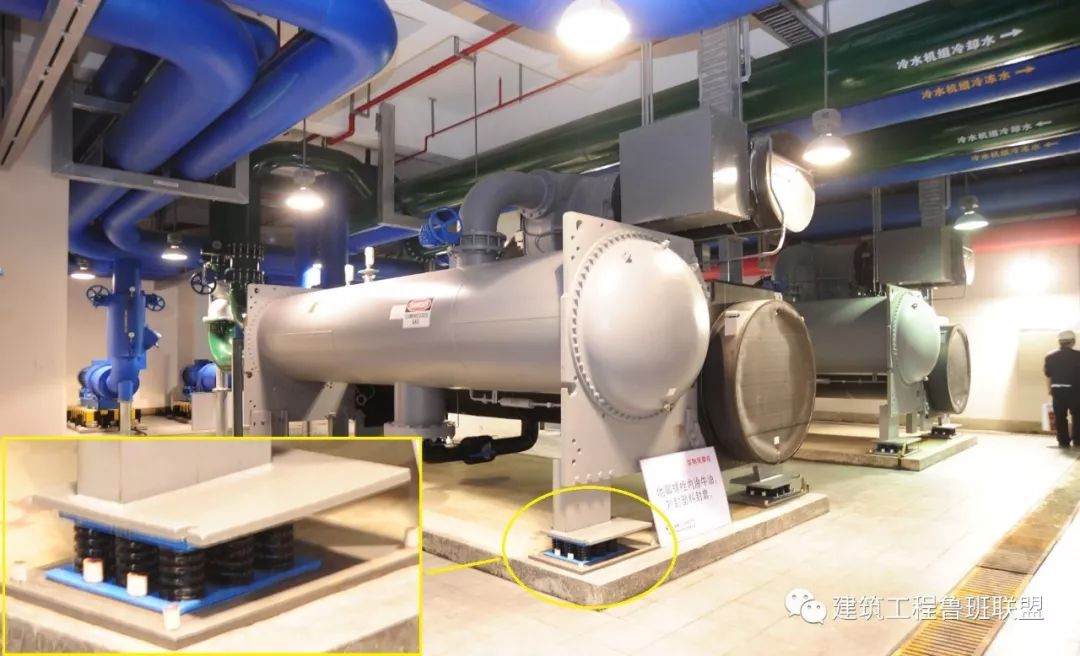

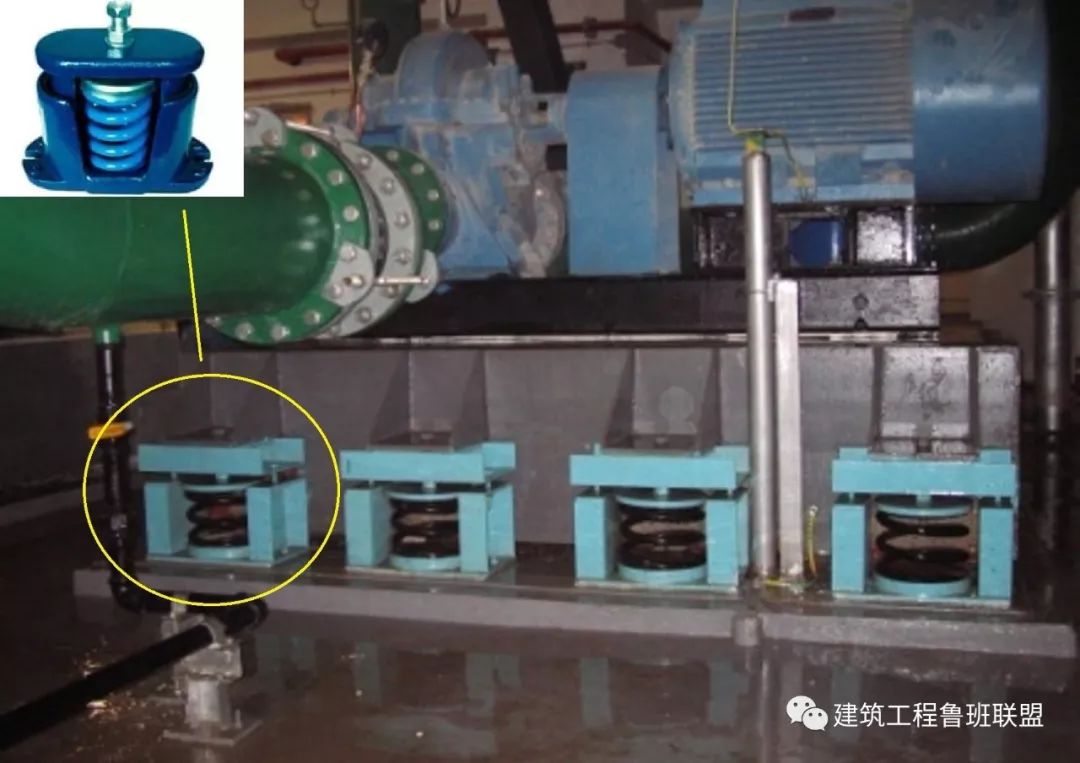

设备底部金属弹簧减震器设置

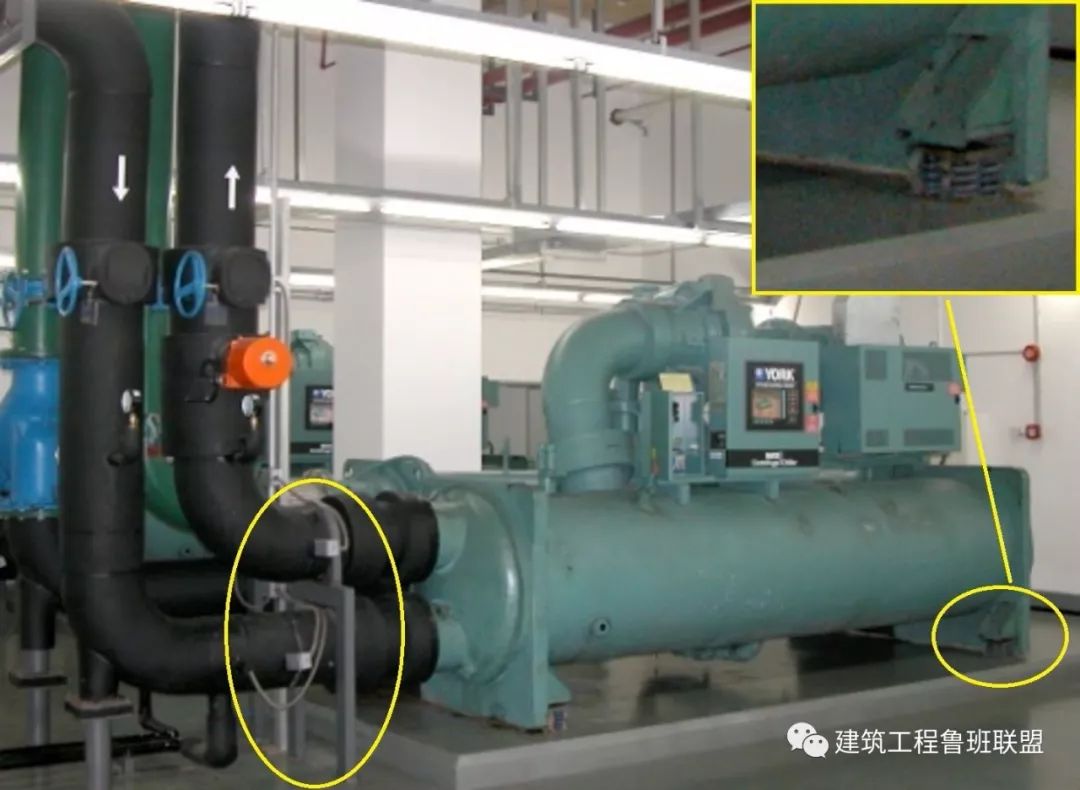

冷水机组底座设置弹簧减震器，落地支架应安装在柔性短管的后侧

在弹簧减震器下部设置水平度调整钢板，便于设备一次就位

 5

设备管道减振降噪

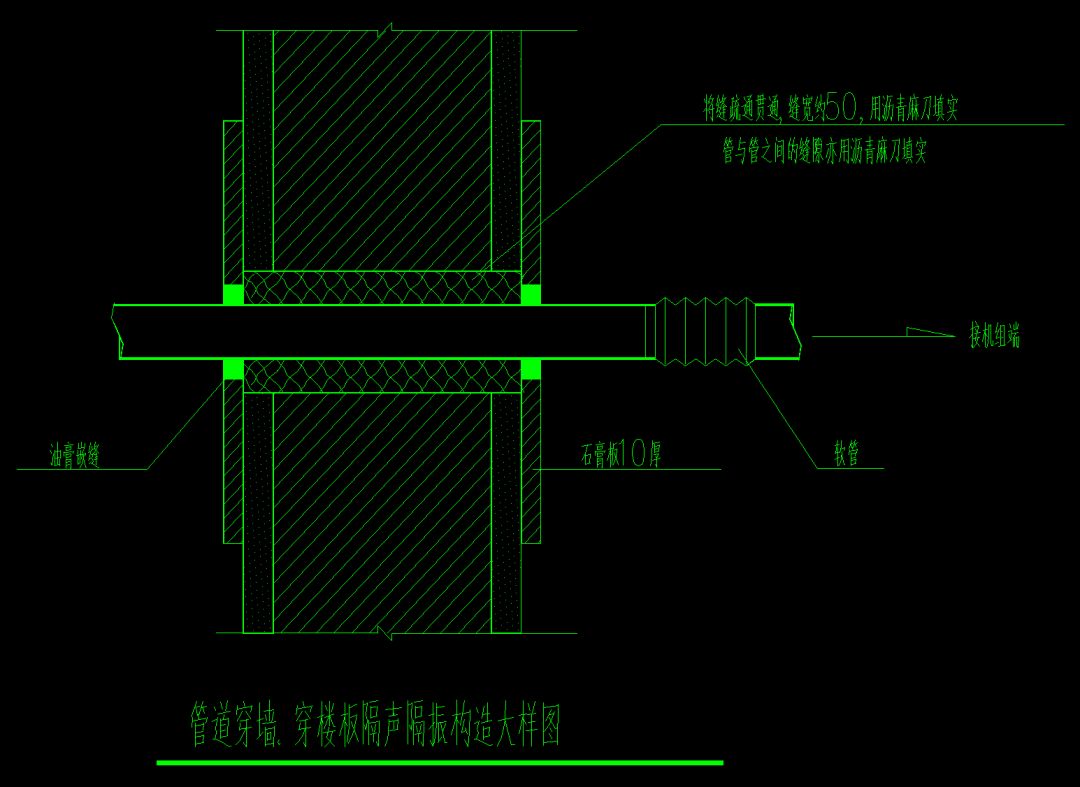

管道穿墙（板）处采用柔性材料填塞套管/管道间缝隙大样

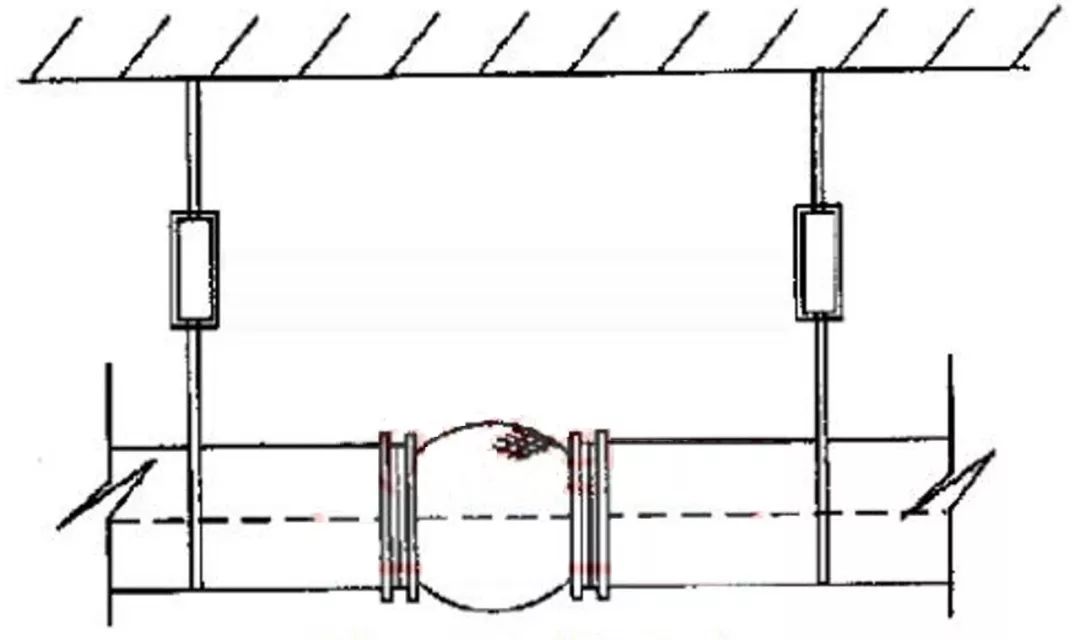

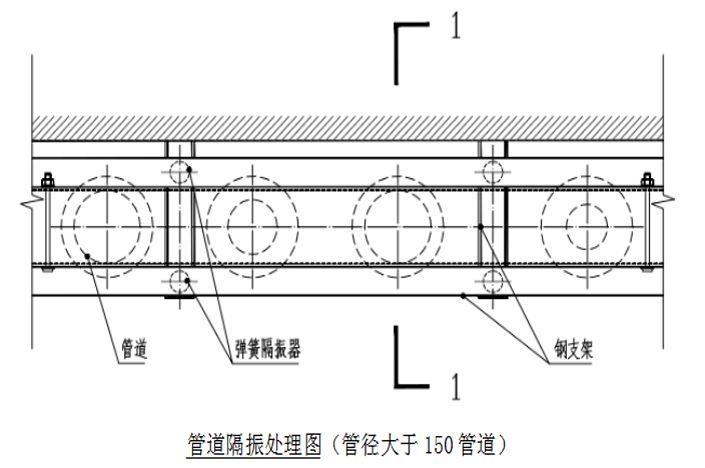

吊装式管道减震

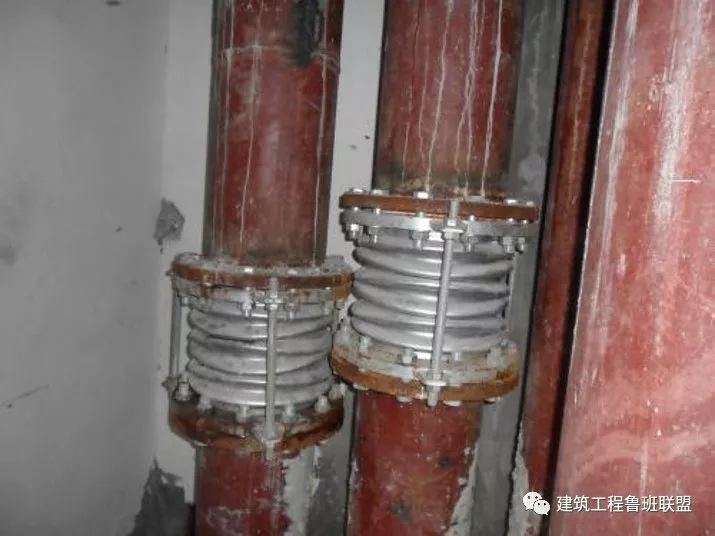

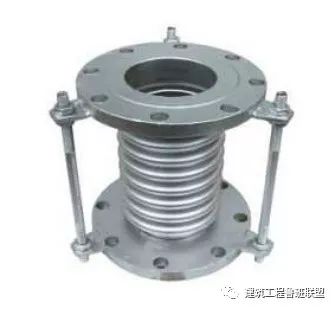

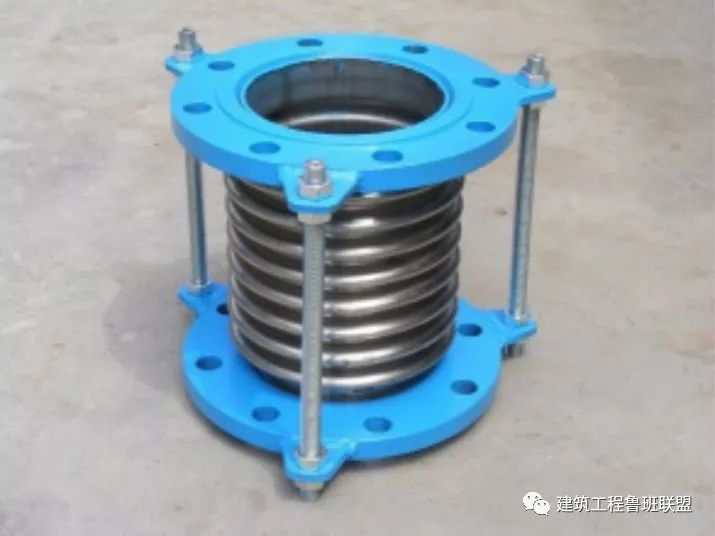

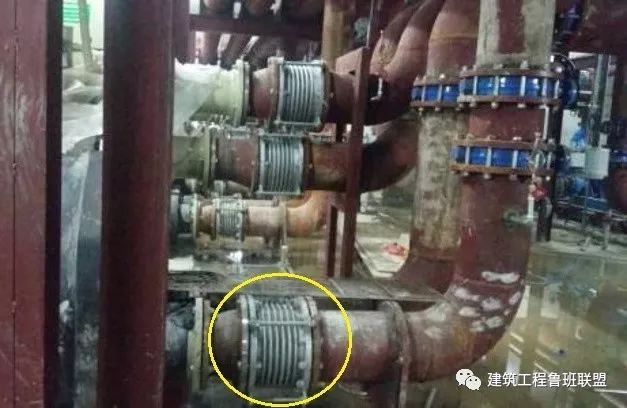

全不锈钢波纹补偿器

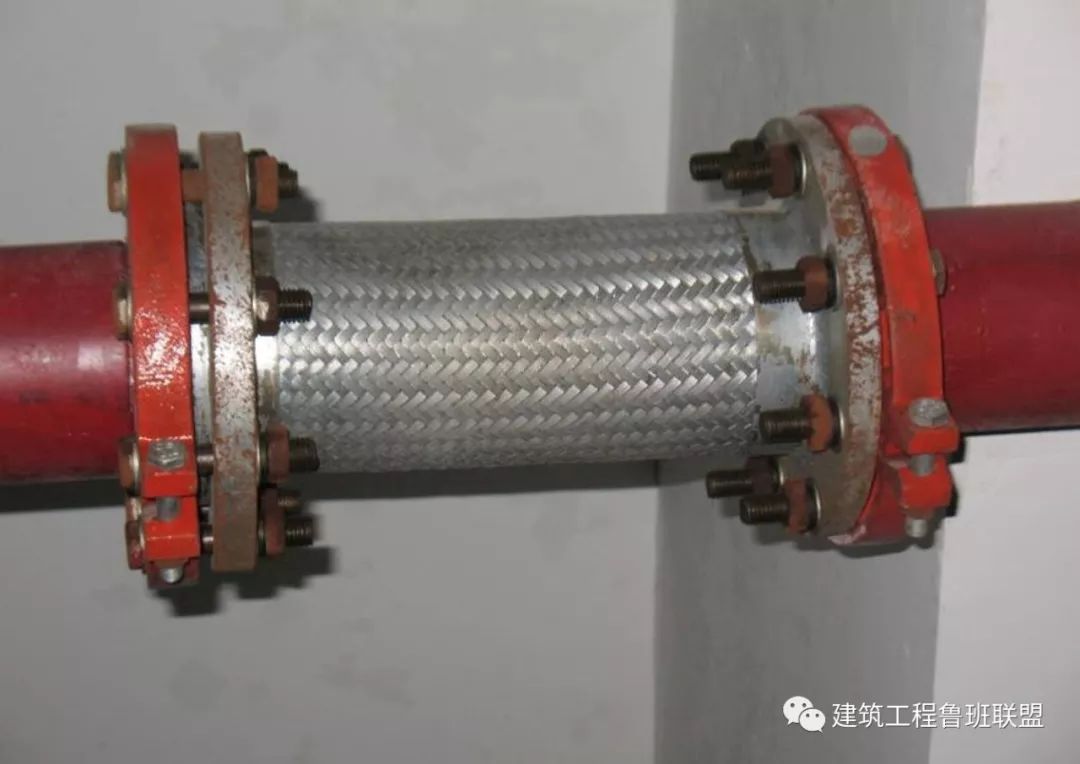

穿墙处金属软接

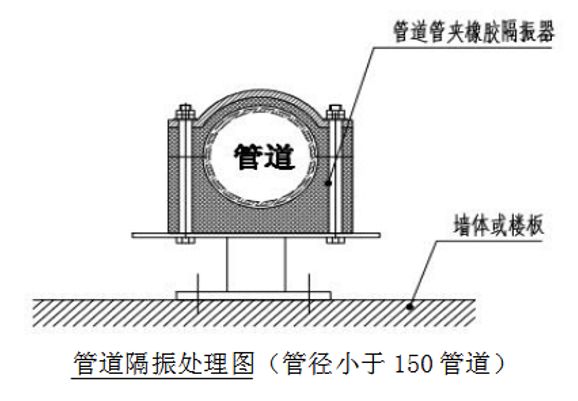

· 管道管夹消音隔振处理

· 立管消音隔振处理

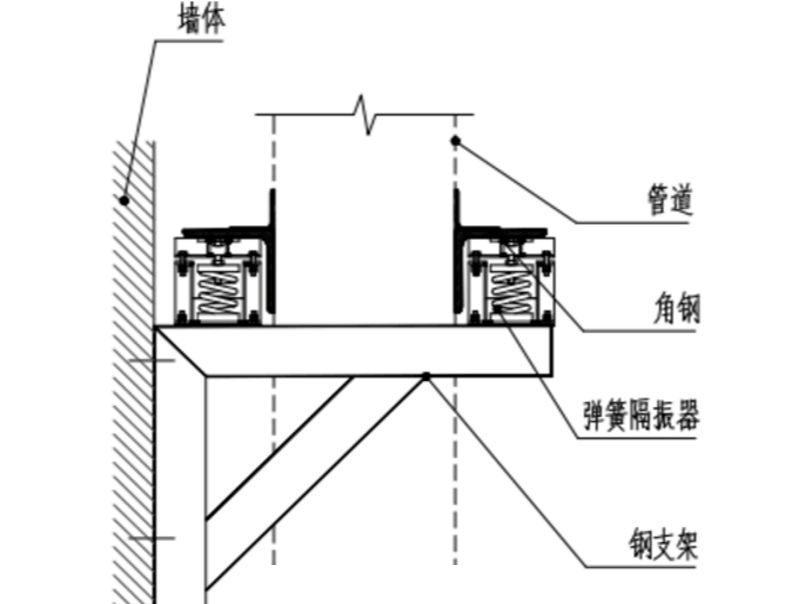

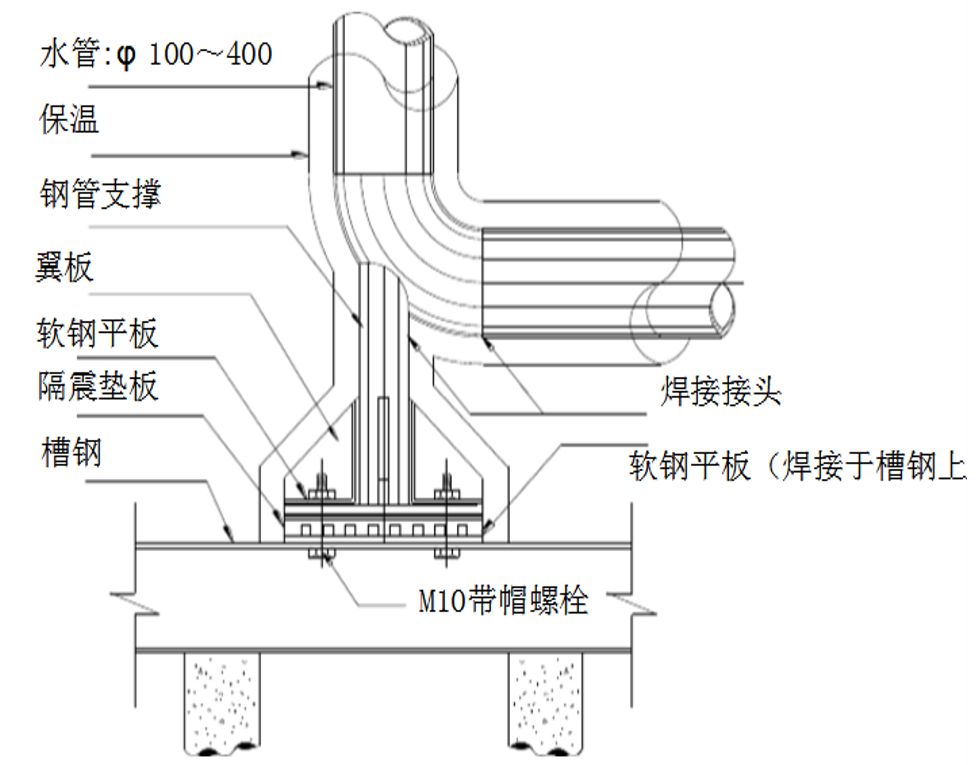

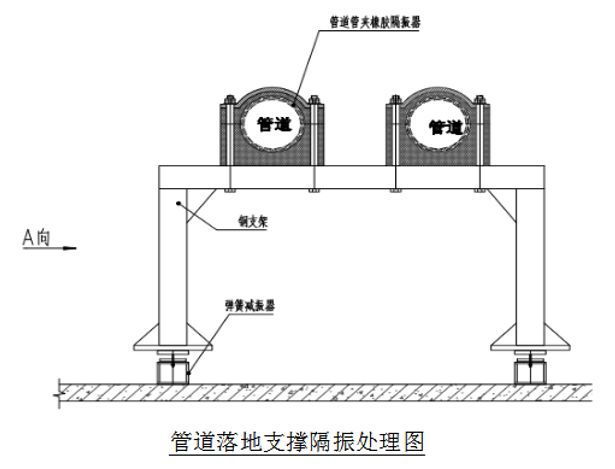

· 管道落地支撑支架减震处理

· 管道消声处理

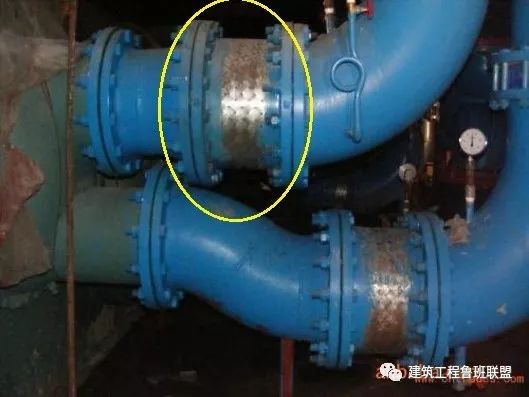

金属软接

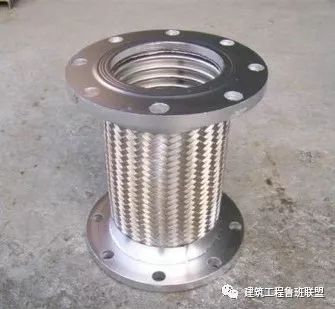

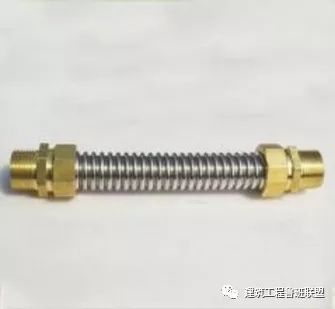

金属软管

波纹补偿器

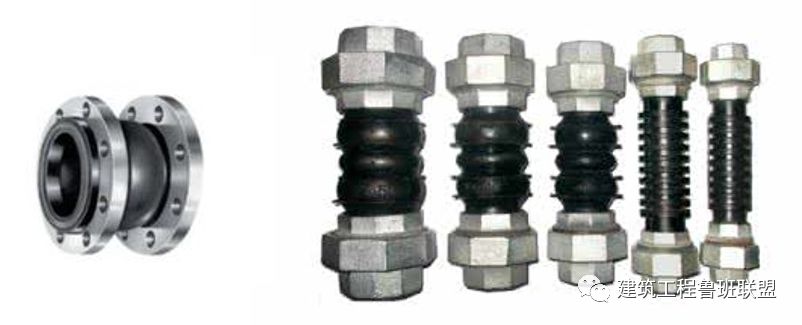

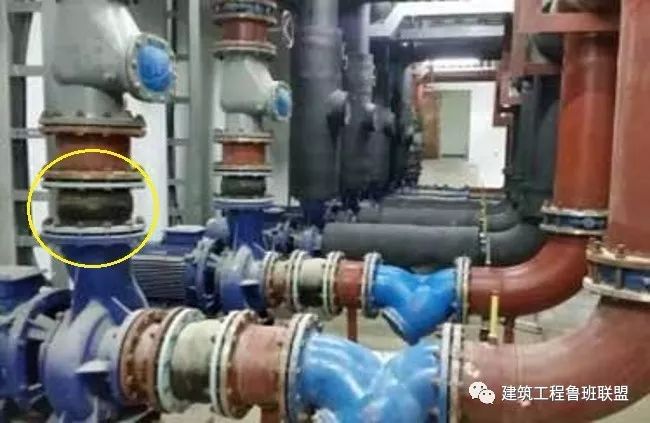

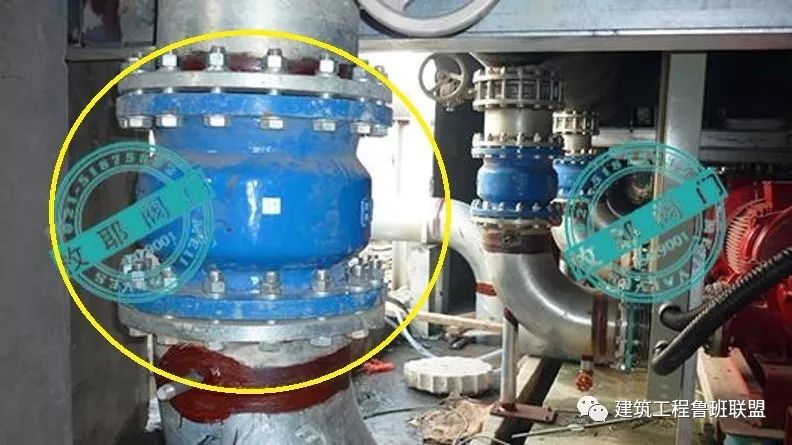

橡胶软接头

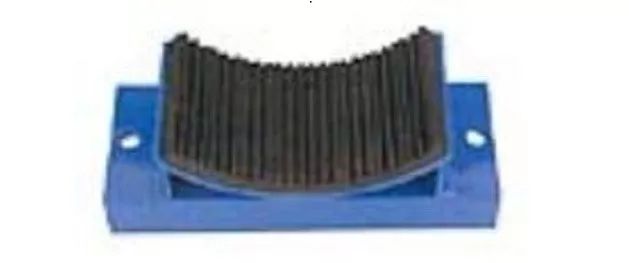

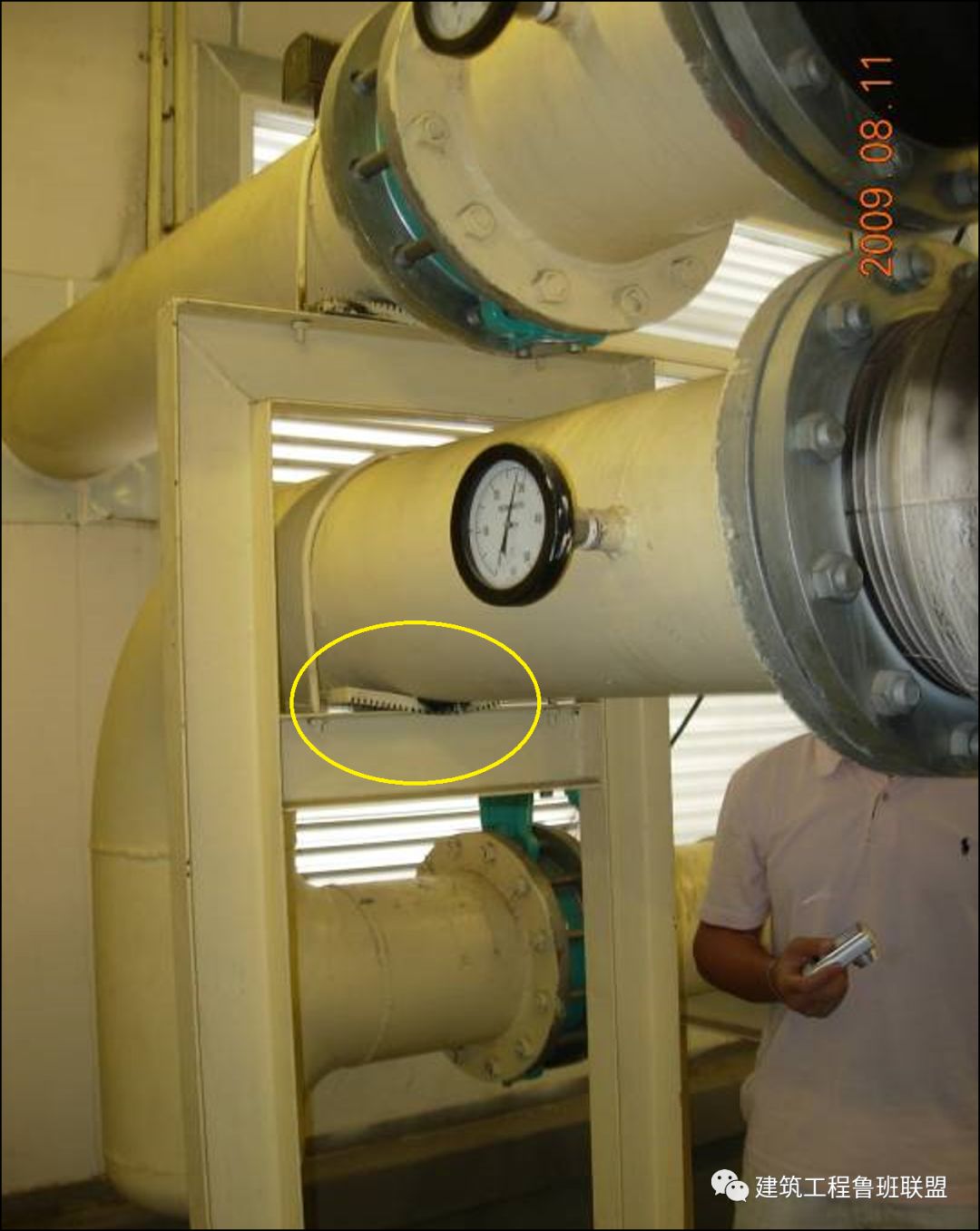

管道减振-橡橡胶减震垫

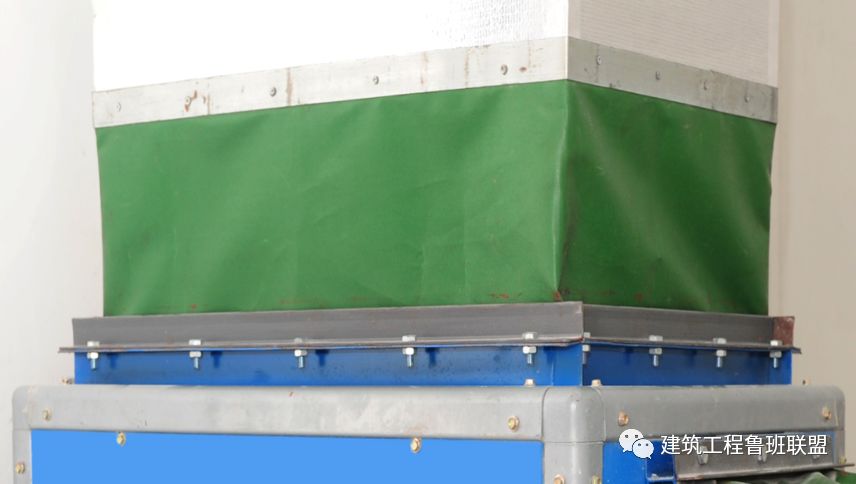

防水帆布接头

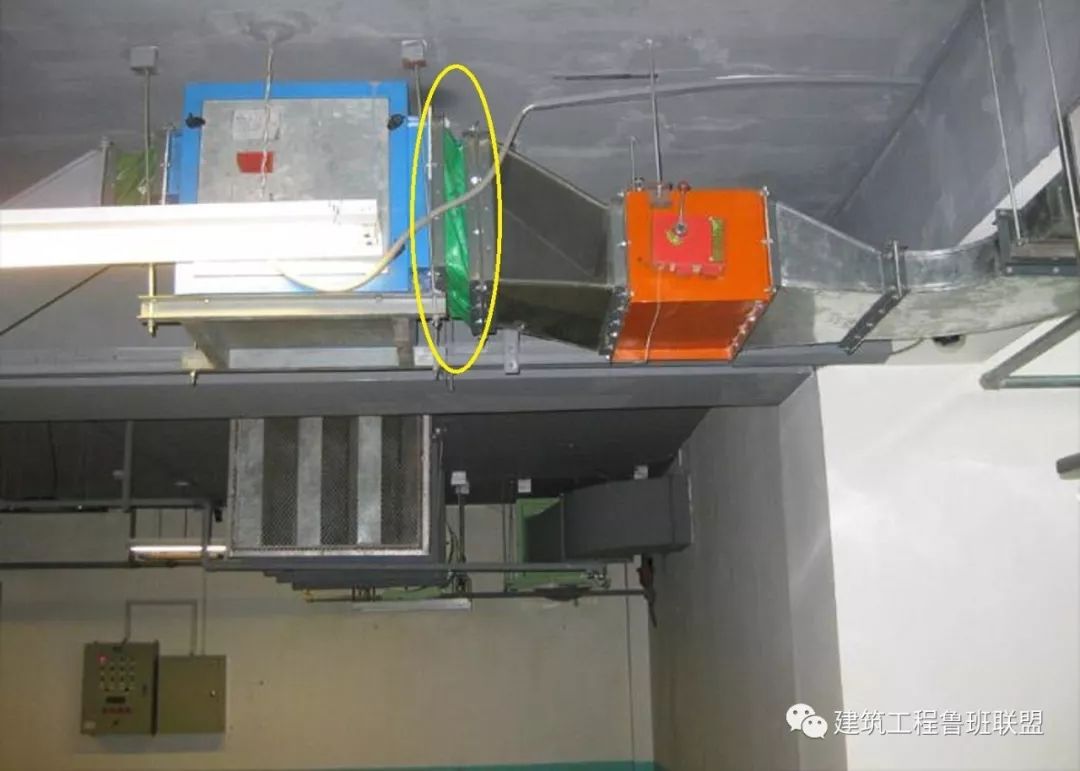

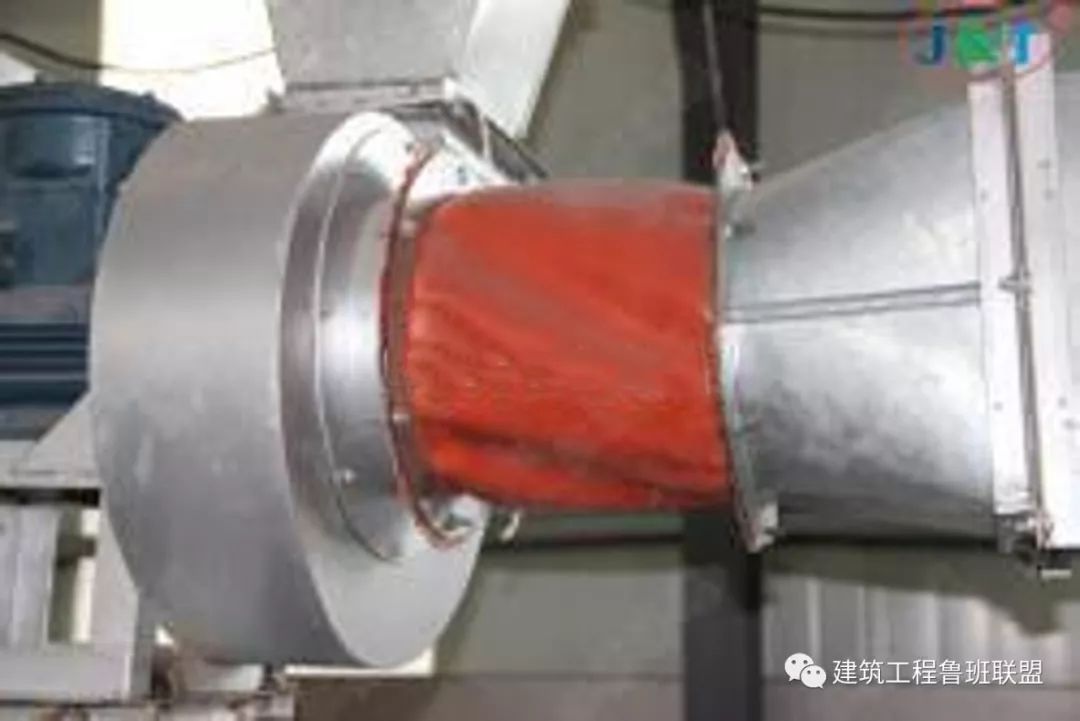

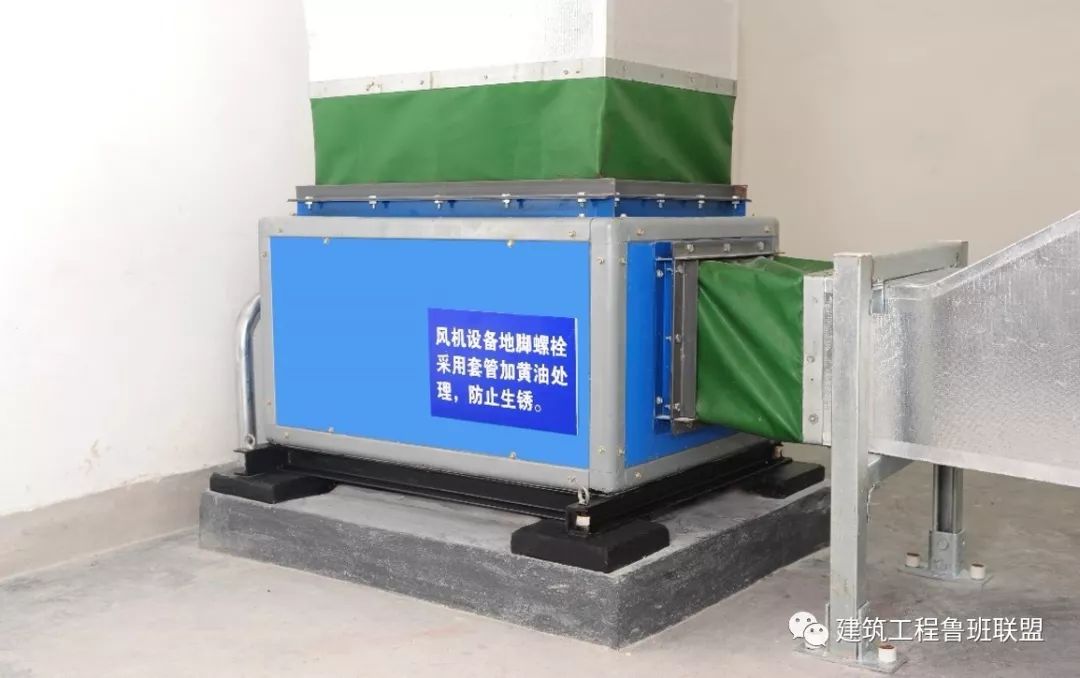

风管与风机应采用柔性短管连接

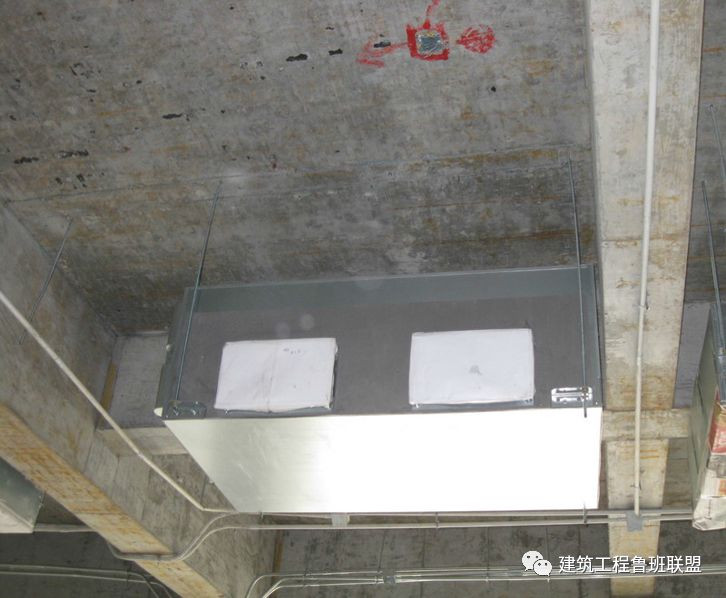

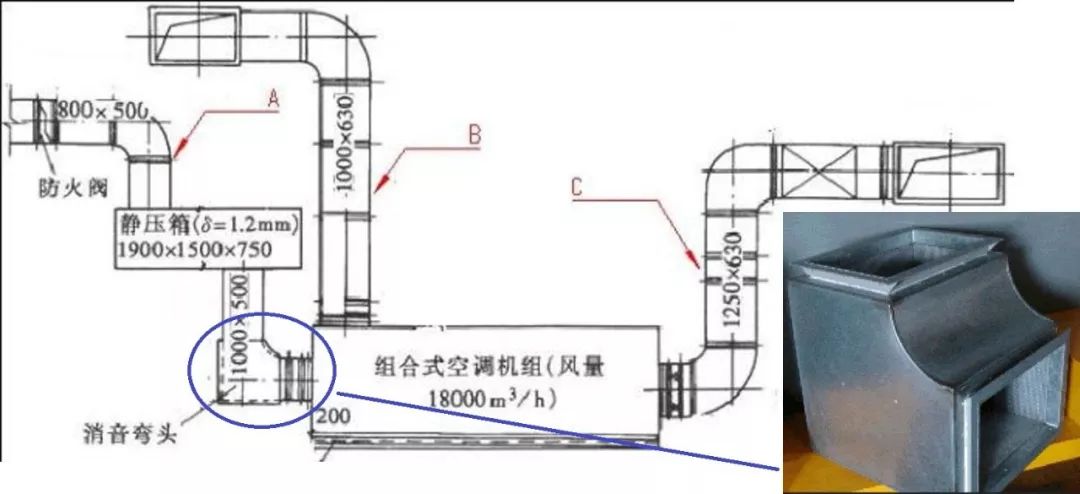

静压箱

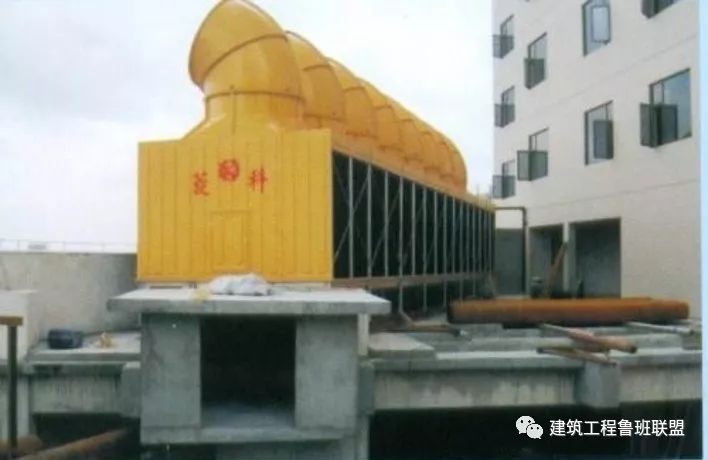

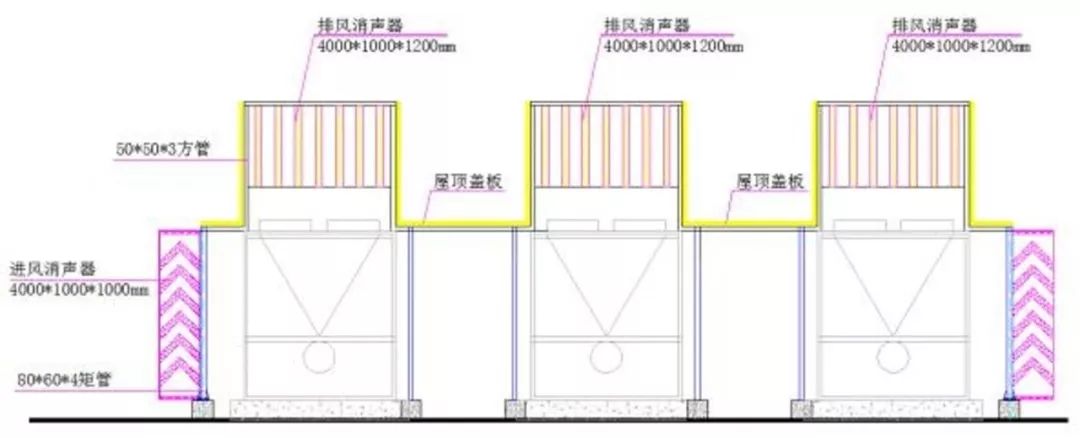

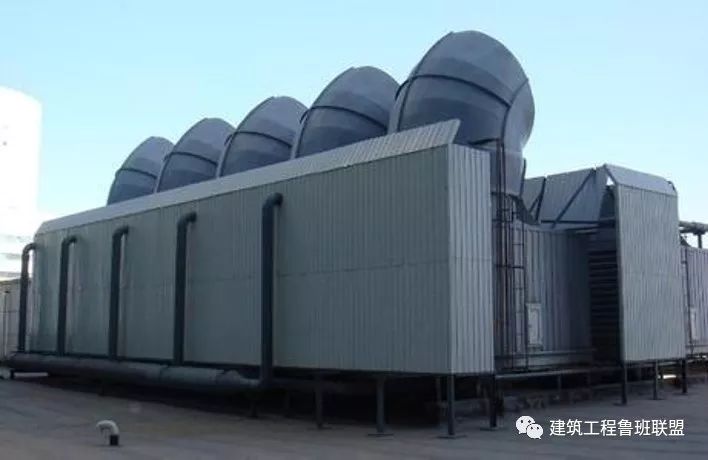

· 冷却塔消声处理

· 中央空调外机降噪

机电安装工程设计中对消声减震的具体措施的简要归纳：

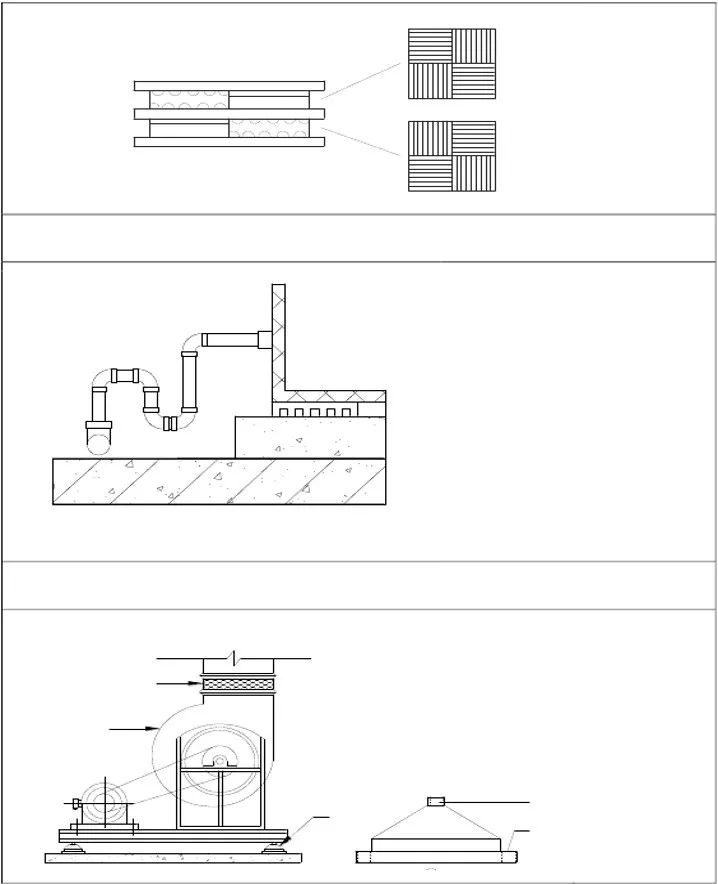

1. 建筑机电工程中，除了对风机、水泵等产生振动的设备设置弹性减振支座外，还应在风机与管路之间采用软管链接，软管宜采用人造材料或帆布材料制作。

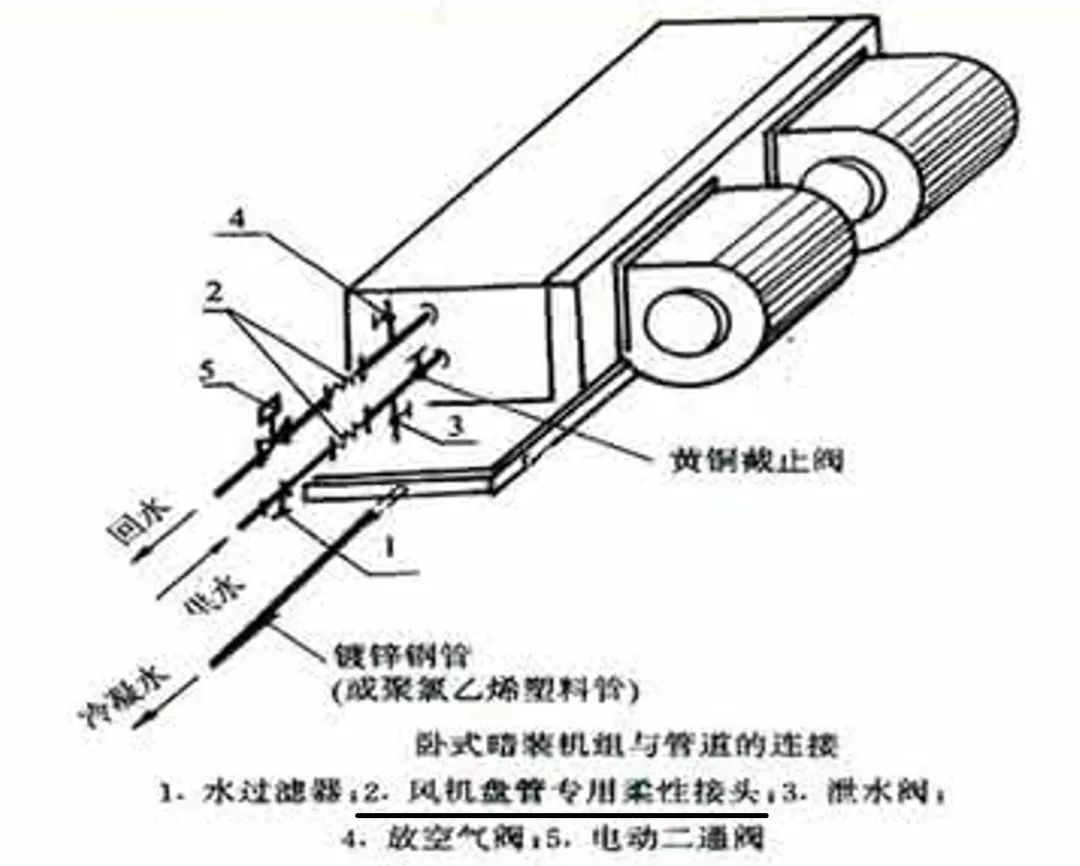

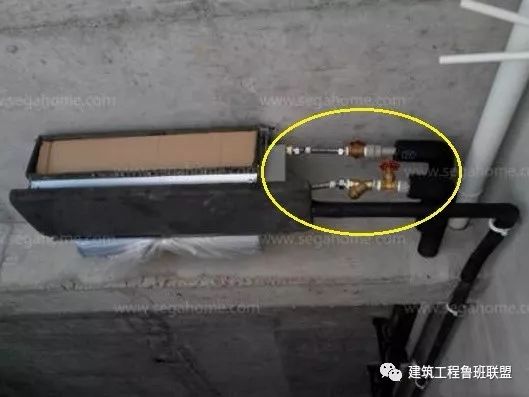

2. 水泵、冷水机组、风机盘管、空调机组等机电设备与水管之间用软管连接，不使振动传递给管路。软管有两类：橡胶软接管和不锈钢波纹管。橡胶软接管隔振减噪的效果很好，缺点是不能耐高温和高压，耐腐蚀性也差。在空调与采暖的水系统中多用橡胶接管。不锈钢波纹管能耐高温、高压和耐腐蚀，但价格较贵，一般用于制冷剂管路的隔振。

3. 在管路的支吊架、穿墙处使用非燃软性材料填充做减振处理。

4. 空调机组、水泵落地式设备可直接采用橡胶隔振垫隔振或弹簧复合减震器。

5. 振动较大的设备（如风机）吊装时，采用减振吊钩。

6. 选用高效、低噪声水泵、风机，并使水泵、风机在最高效率点附近运行。

7. 按噪声标准控制风管、风口风速，以满足房间噪声要求。

8. 设备机房内壁表面贴附吸声材料及吸声孔板，机房门采用消声密闭门，使墙体有吸声能力，等等。
