在硬质水景施工中最关键的环节就是防水
防水做得好坏与否直接决定了
水景的使用年限
在水景施工中，我们常用的
防水材料有卷材、涂料和防水毯及防渗膜等
不同的防水材料有不同的特点
且适用于不同的环境
PART 01
防水卷材
防水卷材是用于防水施工的可卷曲成卷状的柔性防水建材产品，是整个工程防水的第一道屏障，主要有沥青防水卷材和高分子防水卷材。具有耐水性、温度稳定性、柔韧性和大气稳定性等特点。
1

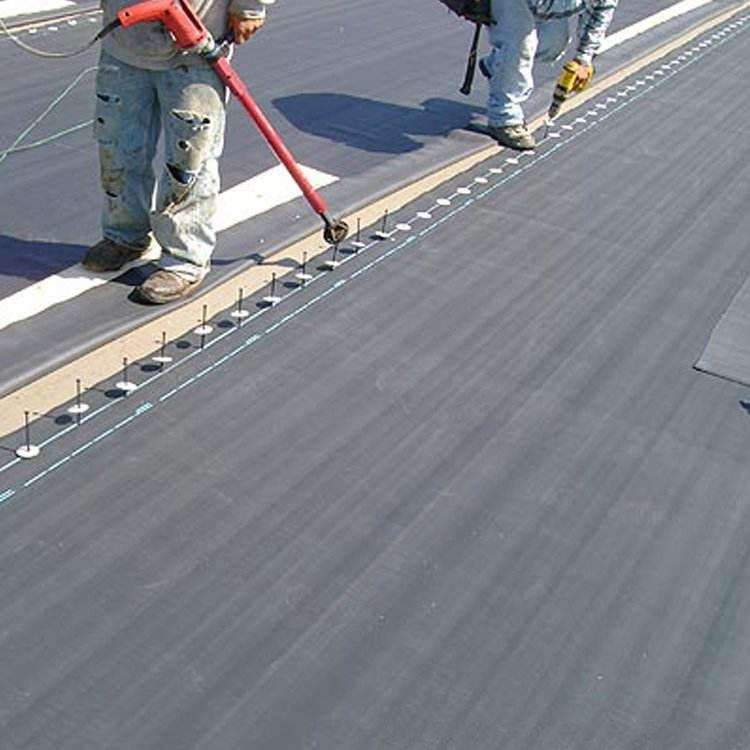

三元乙丙橡胶防水卷材
三元乙丙橡胶防水卷材系以三元乙丙橡胶掺入适量的丁基橡胶、硫化剂、促进剂、软化剂和补强剂等，经密炼、拉片过滤、挤出成型等工序加工而成。由于三元乙丙橡胶分子结构中的主链上没有双键，因此，当其受到臭氧、紫外线、湿热的作用时，主键上不易发生断裂，所以它有优异的耐气候性，耐老化性，而且抗拉强度高、延伸率大，对基层伸缩或开裂的适应性强，价值，重量轻，使用温度范围宽（在－40～+80℃范围内可以长期使用），是一种高效防水材料。它还可冷施工，操作简便，减少环境污染，改善工人的劳动条件。市面上有硫化型与非硫化型之分。
施工工艺
卷材铺贴施工时，根据工程具体情况，可采用满铺法、条铺法、点铺法、空铺法。
卷材与基层粘接时，在粘接部位均匀地涂刷粘接剂，静置一会儿直到粘接剂表面呈现略粘但不拉丝的状态时进行粘合。搭接宽度相关规定执行即可。
使用溶剂将搭接部位的卷材擦拭干净，去除污物和油脂，然后涂刷粘接剂，待粘接剂表干后，将搭接部位粘贴牢固，并用橡胶辊压实。
注意事项
不要在冻结的基面上铺帖自粘卷材。
不能在被污染和含水率偏高的基层上施工。
自粘卷材的包装和隔离纸只能在铺帖前和铺帖时除去；
密封胶末用完时，要及时将容器拧紧密封；
2

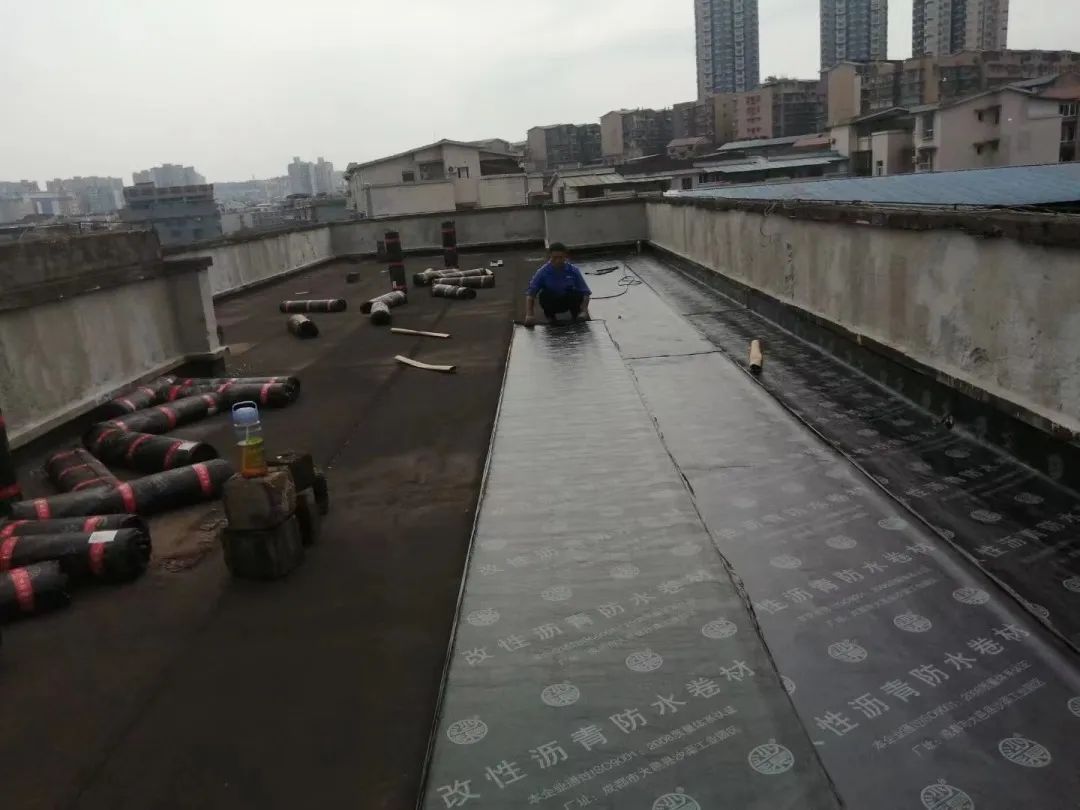

SBS改性沥青防水卷材
SBS改性沥青防水卷材是采用国内领先技术、直接混透法工艺，选用热塑性弹性体橡胶改性沥青为基料，以聚酯毡、玻纤毡、玻纤增强聚酯毡为胎体，用金属铝箔、砂粒或PE膜覆面而生产出的各型改性沥青防水卷材，是国家建设部重点推广的新型防水材料之一。
特点
低温下柔韧性好，达到-25℃不裂纹；耐热性能高，90℃不流淌。延伸性能好，使用寿命长，施工简便，污染小等特点。
工艺要求
基层要求干燥、平整、干净、无尘土、无杂物、无油污、无苔斑，如有孔、洞、裂缝要用水泥砂浆填实，凸出部分要凿平。
施工工艺
要逆风涂刷基层处理剂。
在基层表面和卷材表面涂胶粘剂，并预留搭接边以涂刷接缝胶。
铺贴卷材，并进行排气、压实。
注意事项
应避免日晒雨淋，需在干燥通风环境下贮存，储存温度不得低于相应规格产品柔度试验温度0℃，不应高于50℃；立式存放，高度不超过两层。
运输时必须立放，高度不超过两层，要防止倾斜或横压，必要时加盖苫布。
正常贮存和运输条件下，贮存期自生产之日起为一年。
运输及储存过程应远离火源。
3

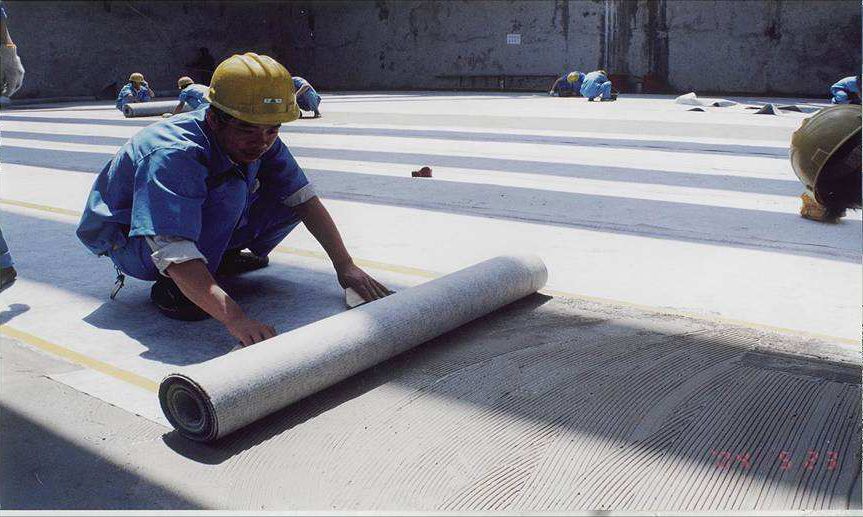

高密度聚乙烯丙纶防水卷材
沙渠牌聚乙烯丙纶复合防水卷材是在充分研究现有防水、防渗类卷材产品的基础上，根据我国现代工程对防水、防渗材料的新要求而研制的。该产品以合成高分子材料为主要原料，采用新技术、新工艺经一次热塑成型制造的一种集增强保护层、防老化层、防水层和增粘强度为一体的环保型复合防水材料。
特点
具有优良的耐开裂性能；使用温度范围大、寿命长，无毒无害无污染，国外大量应用于饮水工程。
工艺要求
防水基层要求坚固、平整、干净、干燥；基层转角部位应做成圆弧或三角形，圆弧半径应大于20mm。若使用在屋面，要注意屋面的排水坡度、分割缝、排气孔等应按设计要求处理。
施工工艺
验收并清扫基层（找平层）→配制胶粘剂（随用随配制）→处理复杂部位（阴阳角、檐口、落水口、管道孔等部位）附加层→施工防水层→防水层检验→保护层施工验收后。
注意事项
应避免与酸、碱、矿物油、凡士林等影响聚乙烯性能的化学物质接触，同时应避免与80℃以上高温接触以免卷材发生永久变形。
运输与贮存时，应注意包装损坏，放置于通风、干燥处，贮存垛高不应超过平放五个卷材卷高度。
自生产之日起，贮存期1年。
4

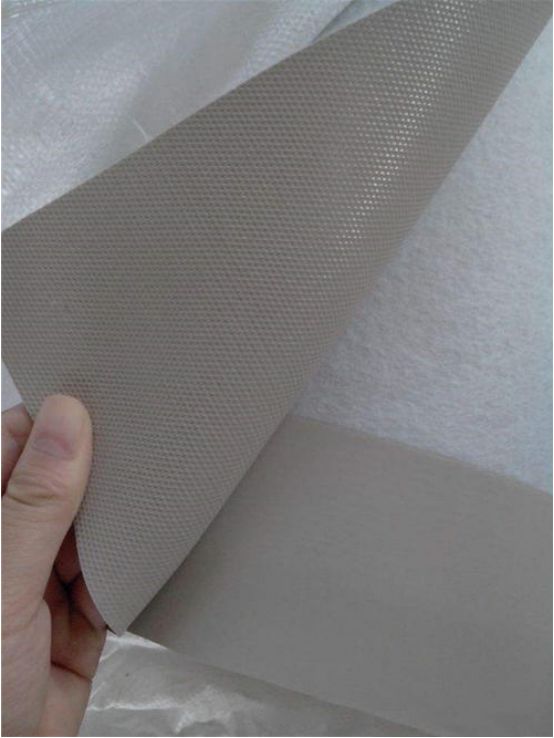

PVC防水卷材
PVC防水卷材是一种性能优异的高分子防水片材，以PVC树脂为主要原料加入增望剂、抗紫外线剂、抗老化剂、稳定剂等加工助剂，通过挤出法生产成型的高分子防水卷材。
特点
使用寿命长，耐老化、屋面材料可使用20年以上，地下可达50年之久。
拉伸强度高、延伸率高、热处理尺寸变化小。
低温柔性好，适应环境温差变化性好。
耐根系渗透性好，可做成种植屋面。
抗穿孔性和耐冲击性好。
施工方便、宽幅宽搭接少、可焊接、牢固可靠且环保无污染。
耐化学腐蚀性强、适用特种场合。
具有良好的可塑性，边角细部处理方便快捷。
具有良好的水汽扩散性，冷凝物易排释，留至基层的湿气、潮气易排出。
分类
均质卷材（H型）：不采用内增强材料或背衬材料的聚氯乙烯防水卷材。
带纤维背衬卷材（L型）：用织物如聚酯无纺布等复合在卷材下表面的聚氯乙烯防水卷材。
织物内增强卷材（P型）：用聚酯或玻纤网格布在卷材中间增强的聚氯乙烯防水卷材。
工艺要求
铺贴PVC防水卷材时，应注意施工环境温度，卷材要在温度达到-5℃以上才可使用。采用满粘法施工时，卷材要在温度达到5℃以上方可使用，特殊部位应做附加层。
施工工艺

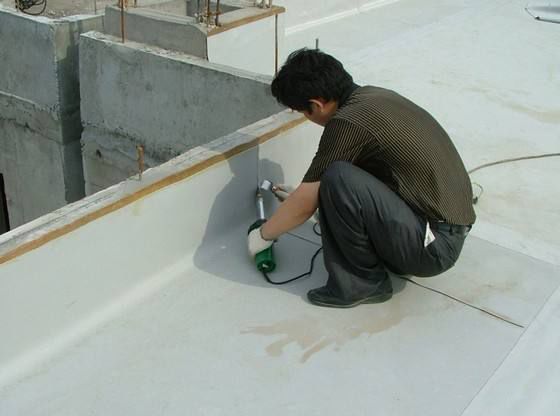

热风焊接
注意事项
铺贴PVC防水卷材时，特殊部位应做附加层。
要注意施工保护，每日施工结束前应将卷材临时固定，以免被风吹起。
防水层的施工应在上道工序结束后进行，不得交叉施工。如需在铺设好防水卷材的屋面上安装设备，应在设备基础部位作附加层处理，如需在防水层上高型盖屋，需经对防水层验收合格后进行。
PART 02
防水涂料
防水涂料是由合成高分子聚合物、高分子聚合物与沥青、高分子聚合物与水泥为主要成膜物质；加入各种助剂、改性材料、填充材料等加工制成的溶剂型、水乳型或粉末型的涂料。涂刷在建筑物的基层表面上，可在常温条件下形成连续的、整体的、具有一定厚度的涂料防水层。
1
聚氨酯防水涂料
聚氨酯防水涂料是运用国内领先技术，采用聚氨酯及其它材料加工精制而成，该产品为水性单组分材料。本产品施工方便，固化后形成没有接缝的整体橡胶防水涂层，在防水工程中被广泛推广使用，是理想的防水材料。
特点
单组分施工，操作方便施工安全，克服双组分材料调配混合不均匀而影响产品质量的缺点。
能在潮温的基面上施工，具有良好的耐酸、耐碱、耐热、耐寒（-30℃-90℃），耐老化性能。
整体性好，成膜后形成坚韧的弹性密封层，普通基面一次施工可达所需的防水要求。
粘接力强，能与混凝土、砖石、木材、玻璃、金属、橡胶等不同材料粘接。
本产品具有因含量高，溶于水，良好的稳定性等。
2
水泥基复合防水涂料
JS水泥基复合防水涂料是以改性聚丙烯酸酯乳液和多种添加剂组成的有机液料，再以高铝高铁水泥及多种添加剂组成的无机粉料，经科学配方加工制成的双组份水性防水涂料。
特点
不含洗涤剂，无毒、无刺激性、无腐蚀性；
施工简单，只需现场配制，施工不加热、不污染环境；
其涂层坚韧、高强、耐水性、耐洗性、耐久性优异；
成膜具有弹性，即使在-35℃，高温80℃仍保持不变；
特别适用于各种平顶、异型建筑屋面和厨浴室及地下室防水；
可配制各种颜色、具有装饰性；低温不龟裂、高温不流淌。
PART 03
防水毯
1
膨润防水毯

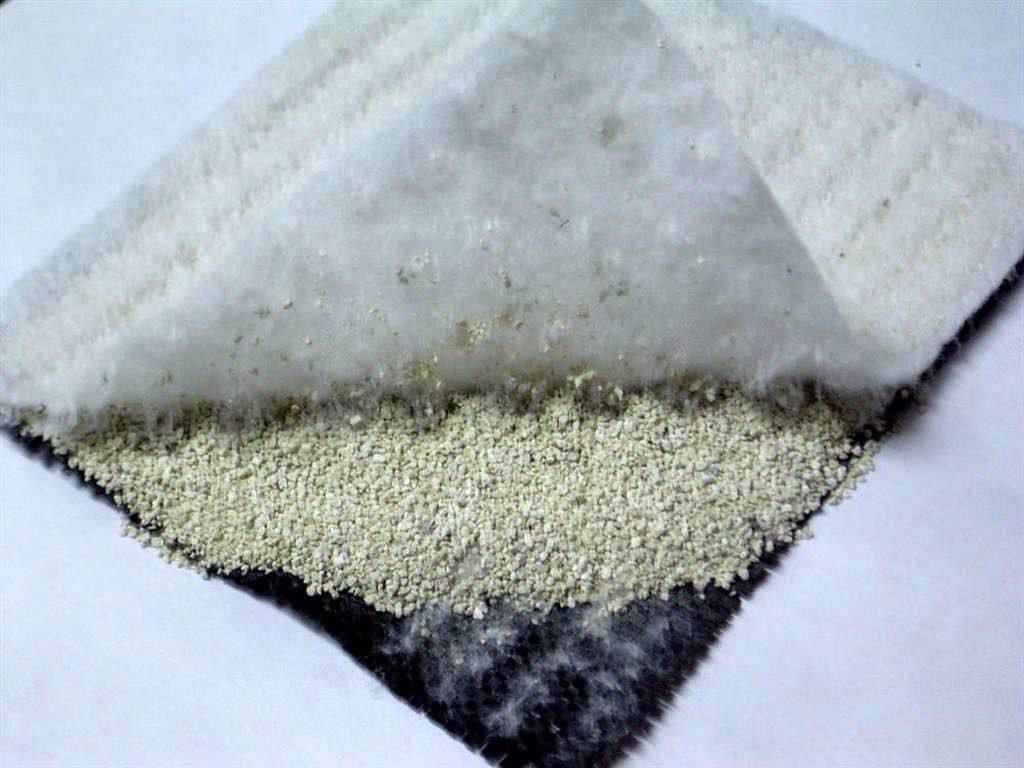

膨润防水毯是一种专门用于人工湖泊水景、垃圾填埋场、地下车库、楼顶花园、水池、油库及化学品堆场等防渗漏的土工合成材料，它是由高膨胀性的钠基膨润土填充在特制的复合土工布和无纺布之间，用针刺法制成的膨润土防渗垫可形成许多小的纤维空间，使膨润土颗粒不能向一个方向流动，遇水时在垫内形成均匀高密度的胶状防水层，有效的防止水的渗漏。
分类
天然的膨润土按化学成分主要分为钠基和钙基两大类。膨润土具有遇水膨胀的特性，一般钙基膨润土膨胀时，其膨胀仅为自身体积的3倍左右。
而钠基膨润土遇水时吸附自身重量5倍的水，体积膨胀到原来的15-17倍以上，将钠基膨润土锁在两层土工合成材料中间，起保护和加固的作用，使GCL具有一定的整体抗剪强度。
特点
密实性：钠基膨润土在水压状态下形成高密度横隔膜，厚度约3mm时，它的透水性为&×10ˉ11m/sec以下，相当于100倍的30cm厚度粘土的密实度，具有很强的自保水性能。
具有永久的防水性能：因为钠基膨润土系天然无机材料，即使经过很长时间或周围环境发生变化，也不会发生老化或腐蚀现象，因此防水性能持久。
施工简便，工期短：和其他防水材料比较，施工相对比较简单，不需要加热和粘贴。只需用膨润土粉末和钉子、垫圈等进行连接和固定。施工后不需要特别的检查，如果发现防水缺陷也容易维修。GCL是现有防水材料中施工工期最短的。
不受气温影响：在寒冷气候条件下也不会脆断。
防水材料和对象的一体化：钠基膨润土遇水时，具有20—28倍的膨胀能力，即使混凝土结构物发生震动和沉降，GCL内的膨润土也能修补2mm以内混凝土表面的裂纹。
绿色环保：膨润土为天然无机材料，对人体无害无毒，对环境没有特别的影响，具有良好的环保性能。
工艺要求
膨润土防水毯施工前应检查基层,基层应平整、无坑洼积水，无石子树根及其他尖锐物。
膨润土防水毯在搬运和施工过程中要尽量避免震动和冲击，最好一次到位。
在GCL安装、验收以后，要尽快进行HDPE土工膜的安装，以防被雨淋湿或弄破、弄脏。
施工工艺

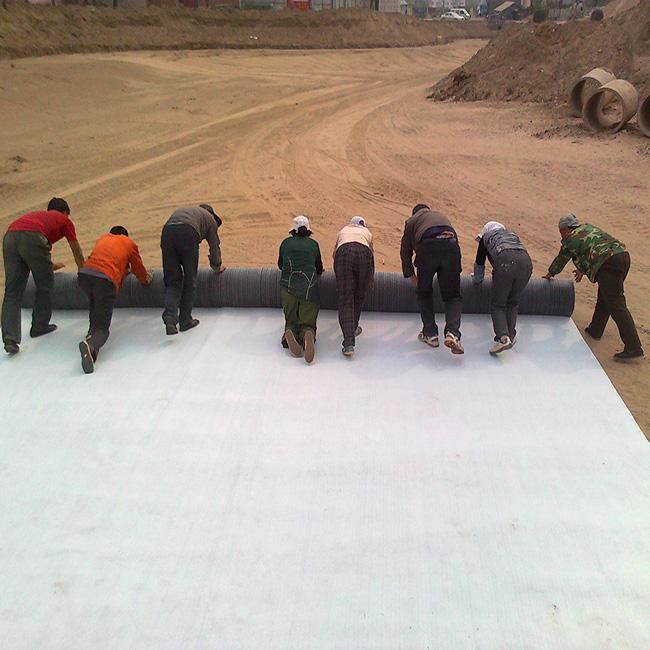

膨润土防水毯材料自重较大,宜采用铲机运机搬运、铺设。
膨润土防水毯材料的连接采用搭接的方式。
膨润土防水毯在大于10%的坡度上铺设时应尽量减少沿坡长方向的搭接数量，坡上的膨润土垫必须超过坡脚线1500mm以上。
用于铺放膨润土防水毯的任何设备不能在已铺设好的土工合成材料上面行驶。安装膨润土防水毯 时，户外空气温度不能低于0℃或高于40℃。
所有外露的膨润土防水毯边缘必须立刻用沙袋或者其他重物压紧，以防止膨润土防水毯被风吹或被拉出周边锚固沟。膨润土防水毯不能在大风的天气情况下展开，以防止被风吹起。
膨润土防水毯的铺设方式必须保证膨润土防水毯与下面地基直接接触，排除褶皱。
铺设膨润土防水毯时尽量减少膨润土防水毯在地基上的拖拉，以免引起膨润土防水毯与地面接触面的损坏。如有需要，可以地面上加放一层临时的土工织物，以减少膨润土防水毯在铺设过程中因磨擦引起的损坏。
膨润土防水毯的铺设和搭接应当与斜坡倾斜的方向平行，如果坡度大于4：1，在距坡顶或坡度1m内，膨润土毯不能有横向搭接。膨润土防水毯的搭接方式是将两块膨润土毯的末端重叠搭接，要防止松软土或碎石进入搭接区。
PART 04
防渗膜
标准名称为聚乙烯土工膜，聚乙烯土工膜一般指PE膜防水卷材，是由多层共挤成型的薄膜（防渗膜）与针刺土工织物运用热复合工艺复合土工膜。聚乙烯土工膜是一种柔性防渗材料，具有很高的防渗系数，具有良好的耐热性和耐寒性，使用环境温度高温到100度，低温到零下70度。
特点
防渗系数高：防渗膜具有普通防水材料无法比拟的防渗效果，HDPE防渗膜具有高强抗拉伸机械性，它优良的弹性和变形能力使其非常适用于膨胀或收缩基面，可有效克服基面的不均匀沉降,水蒸汽渗透系数高。
化学稳定性：防渗膜具有优异的化学稳定性，被广泛用于污水处理，化学反应池，垃圾填埋场。耐高低温，耐沥青,油及焦油，耐酸、碱、盐等80多种强酸强碱化学介质腐蚀。
耐老化性能：防渗膜具有优秀的抗老化、抗紫外线、抗分解能力，可裸露使用，材料使用寿命达50-70年，为环境防渗提供很好的材料保证。
抗植物根系：HDPE防渗膜具有优异抗穿刺能力，可以抵抗大部分植物根系。
高机械强度：防渗膜具有良好机械强度，断裂拉伸强度28MPa，断裂延伸率700%。
成本低效益高：HDPE防渗膜采用新型技术提高了防渗效果，但生产工艺更加科学、速捷、所以产品成本反而低于传统防水材料，经实际测算采用HDPE防渗膜的一般工程要节约成本50%左右。
施工速度快：防渗膜有很高的灵活性，有多种规格多种铺设形式满足不同工程防渗要求，采用热熔焊接，焊缝强度高，施工方便、快速健康。
环保无毒性：防渗膜采用的材料均为无毒环保材料，防渗原理是普通物理变化，不产生任何有害物质，是环保、养殖、饮用水池的最佳选择。
工艺要求
基础造形和开挖后，须进行削坡，平整碾压或夯实处理。扰动土质的置换与回填，应分层洒水碾压或夯实，每层厚度≯400mm。
清除基础表面裸露的具有刺破隐患的物质，如砖、石、瓦块；玻璃和金属碎屑；树枝、植物根茎等。清理场内有障碍物，提供必须的铺设施工条件。
与周边挡水墙、泵坑、以及水下管口的安装和预留等工作，必须在复合土工膜施工前结束。
施工工艺
基础开挖，做湖底砂浆保护层（H20-30mm）
削坡、密实与平整
复合土工膜与垂直挡水墙粘贴
基面平整、清除、工序交接
水下水管口的密封止水
复合土工膜铺设与焊接
工序交接
焊接与修补质量验收
