本文以BX集团的一户建五金件产品为例，简要介绍了日式一户建的主要施工步骤及五金件大类，其技术可供国内相关厂家参考。

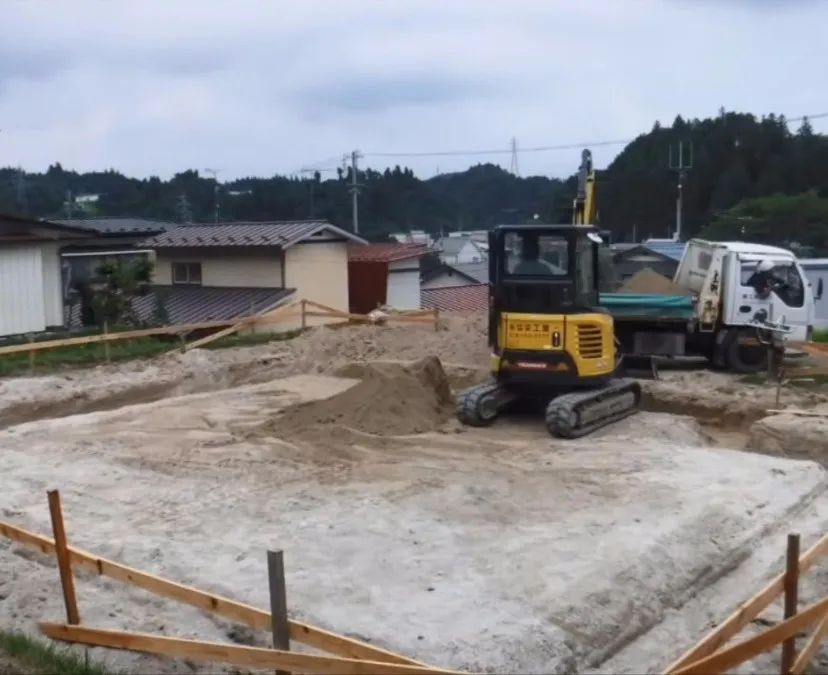

▲平整土地

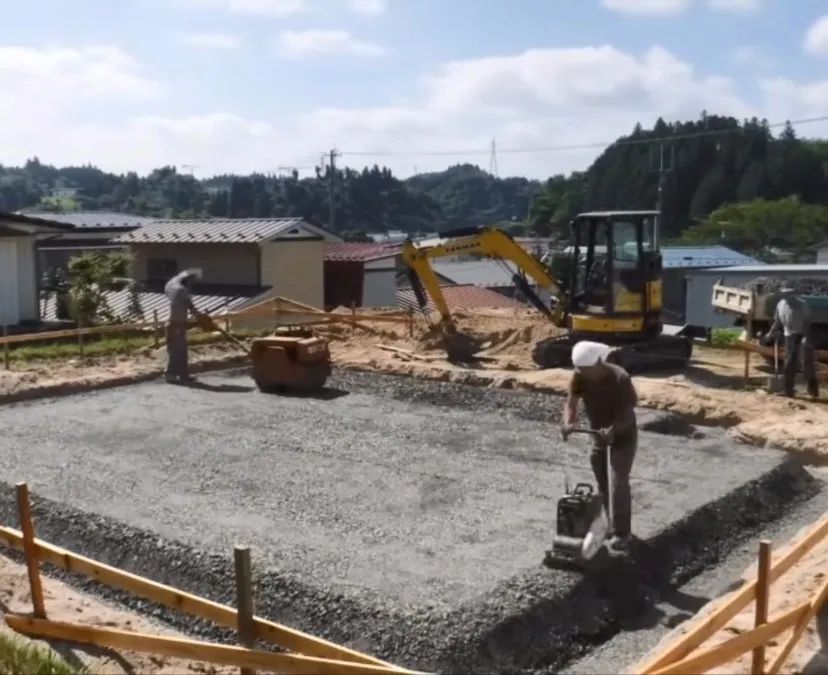

▲碎石垫层

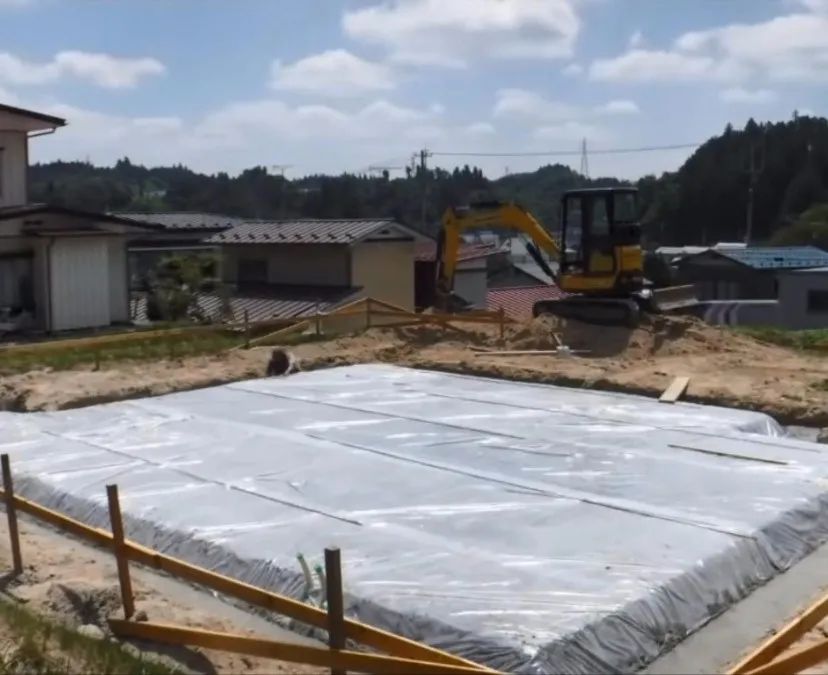

▲防水层

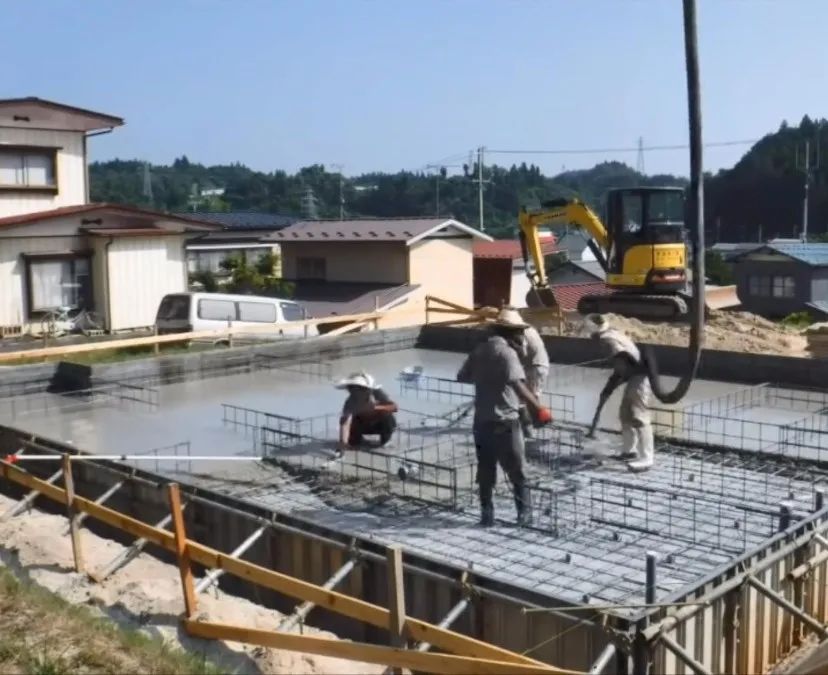

▲筏板浇筑

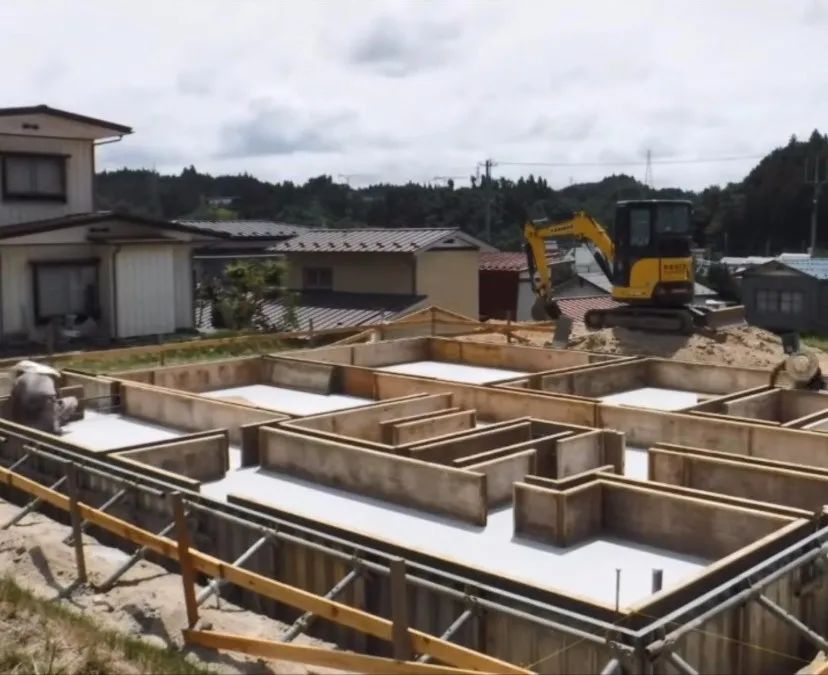

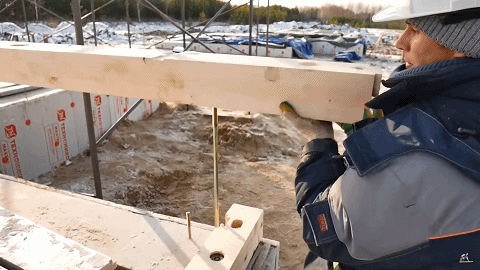

▲安装模板

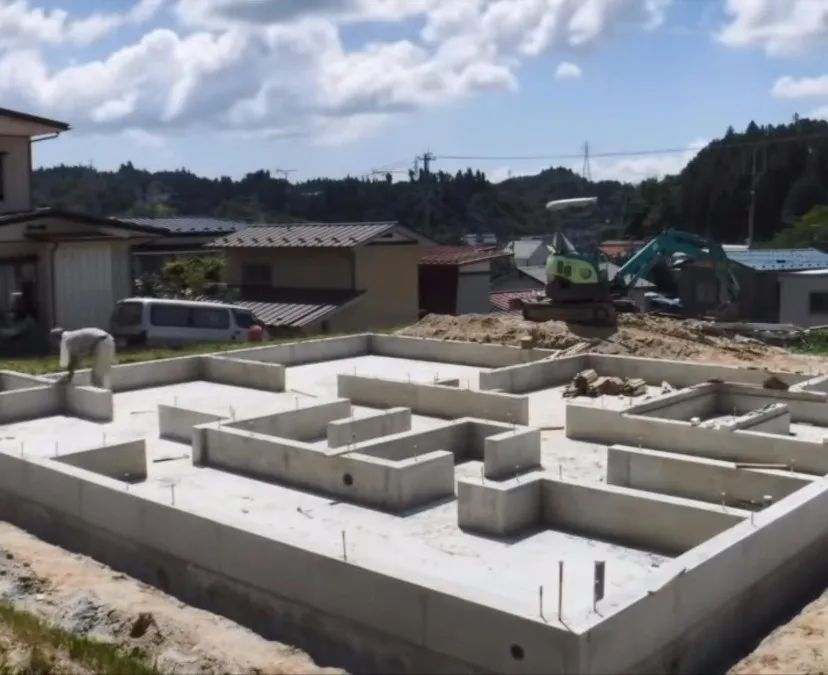

▲架空层矮墙

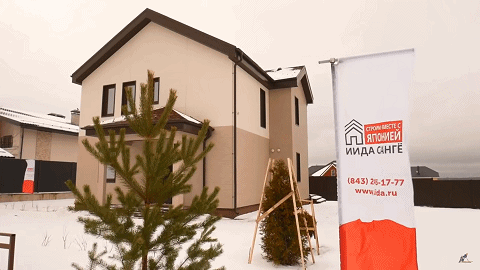

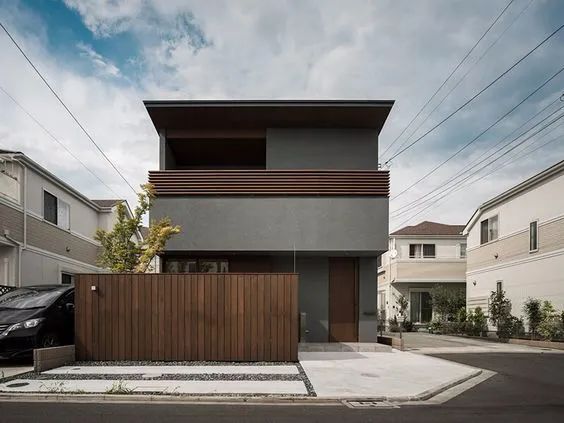

一层主要作为餐厅和客厅，一家人的休闲、饮食、接待朋友都可以胜任。二楼作为卧室，睡眠休息不被打扰。二层之上还有阁楼，为贮藏和儿童活动提供空间，整体装饰风格简约温馨。

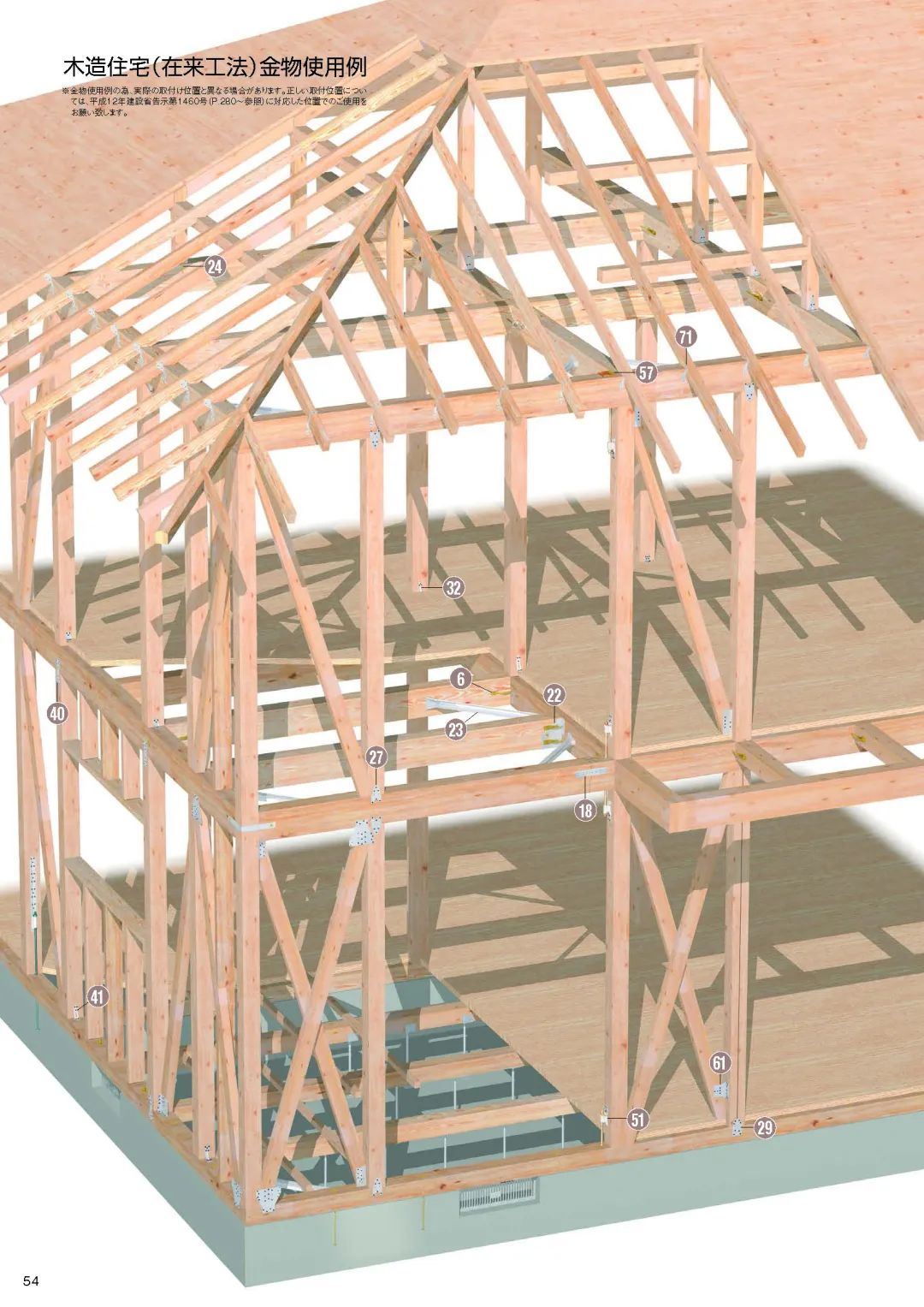

▲日式一户建在来工法五金件示意
日本《建筑基准法》中采取了“壁倍率”法计算剪力墙的数量。在日本木结构厂商手册中，所有五金件有相应的结合部倍率，设计人可根据抗侧所需要的壁倍率数量选取或强或弱的连接件。
关于壁倍率， 《建筑基准法》规定“当单片剪力墙的承载力达到1.96 kN/m时（中震层间位移角达到1/120），该墙的壁倍率为1”，若某方向上布置m米壁倍率为n的剪力墙，则该方向的总抗侧承载力为（m×n ×1.96）kN。

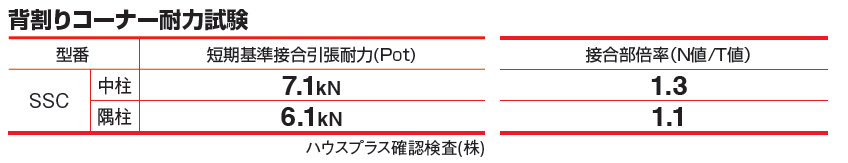

▲五金件结合部倍率
『梁柱/梁梁节点』
一户建节点常采用榫卯与金属连接件组合的连接方式， 通常采用榫卯抗剪，采用五金件抗拉；既传承了亚洲传统的木结构美学，又引进了新型木结构技术，良好地体现了传统与现代的结合。
建筑的角部柱通高至屋面，称为“通柱”或“轴柱”；其余柱搭建于横梁之上，称为“管柱”，竖向荷载由屋面传递至横梁，再由横梁传递至“通柱”或“管柱”。抵抗水平作用力的、具有斜撑或钉接覆面板的剪力墙中的小墙骨柱称为“间骨柱”，通常仅起构造作用，不传递竖向荷载。

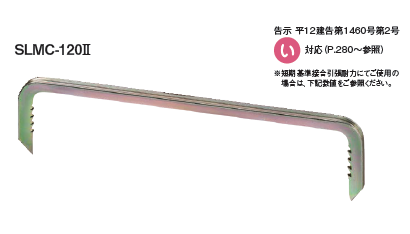

▲扒钉

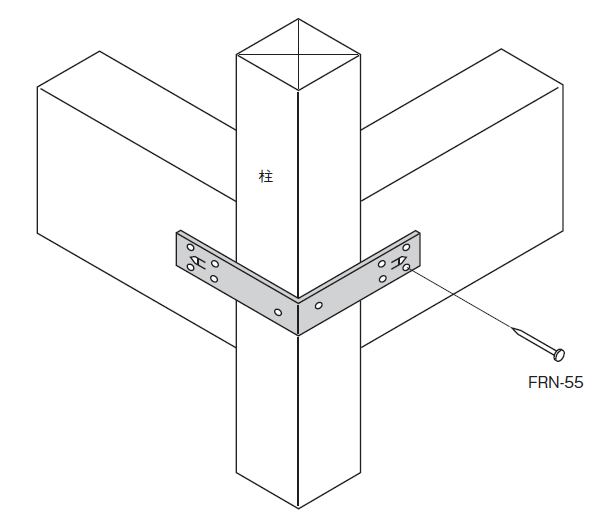

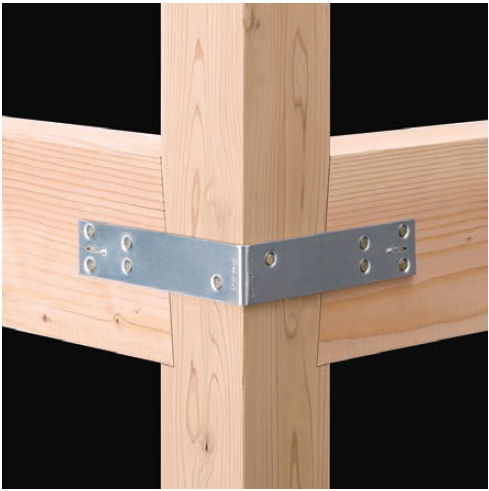

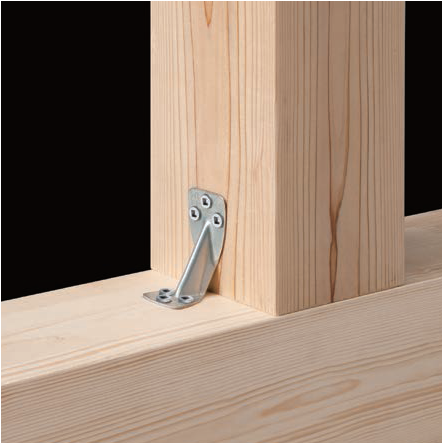

▲转角柱梁角码
由于木构件截面通常较小（150mm以下），梁梁、梁柱连接通常采用各式羽子板（毽形螺栓）拉结或采用角码固定，施工简便。下图仅示出了几种代表性五金件，实际应用中，各种边柱、角柱、边梁、中梁连接件种类繁多，但实质上大同小异。

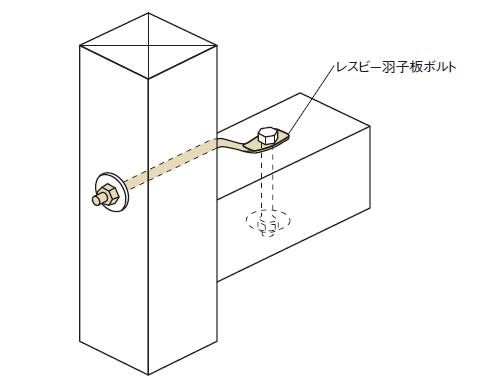

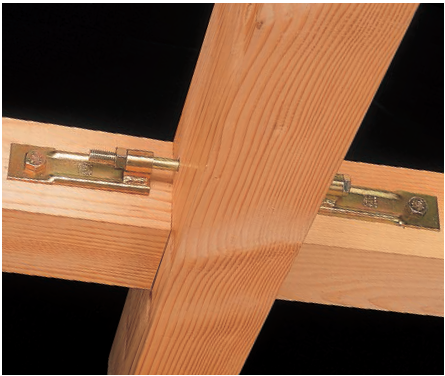

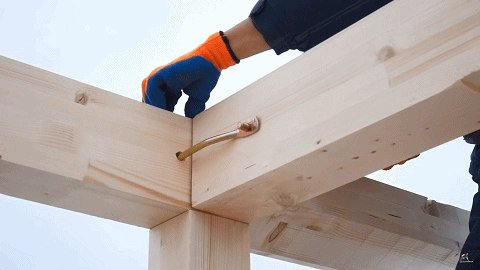

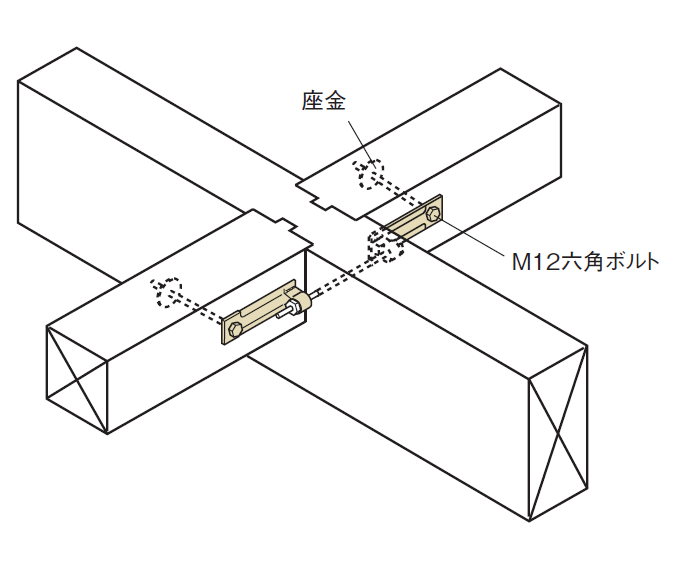

▲羽子板
▲梁拉结羽子板

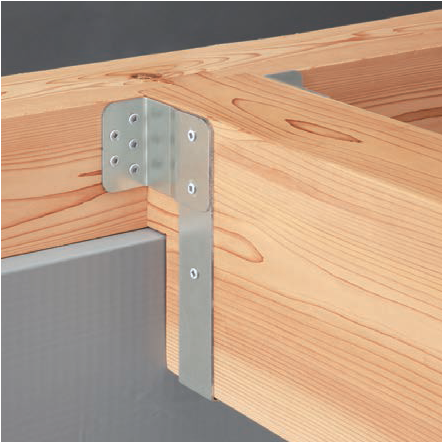

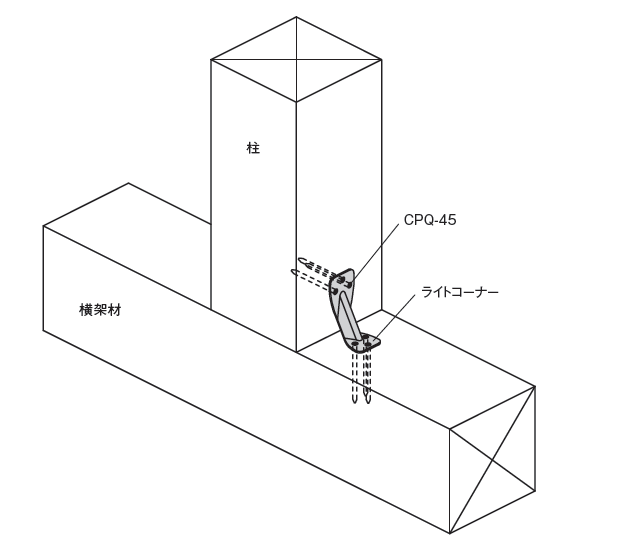

▲梁柱角码
▲次梁挂钩

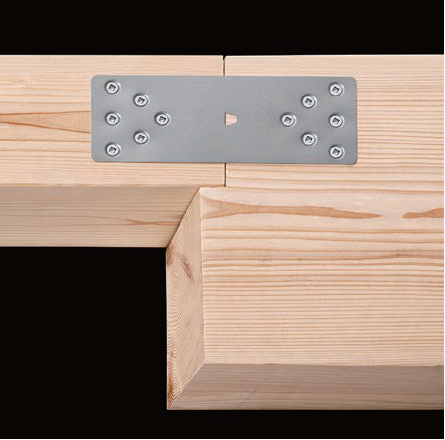

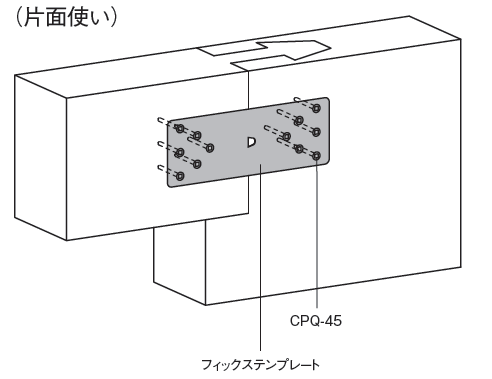

▲梁接长五金件
除木龙骨剪力墙外，抗侧构件还包括木斜撑、交叉拉索及减震支撑等，减震支撑除具有抗侧能力外，大震时能吸收地震能量，即便出现损坏也可方便拆除换新。

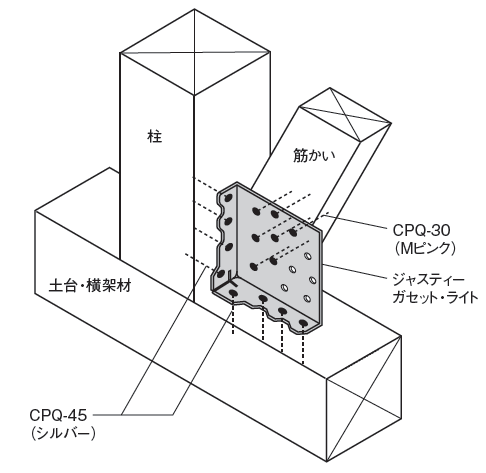

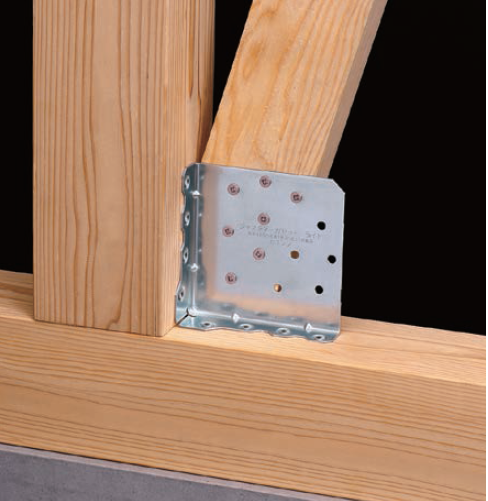

▲斜撑五金件

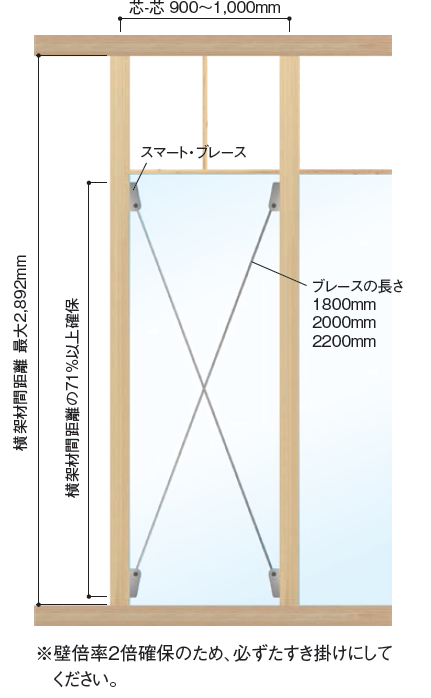

▲交叉拉索

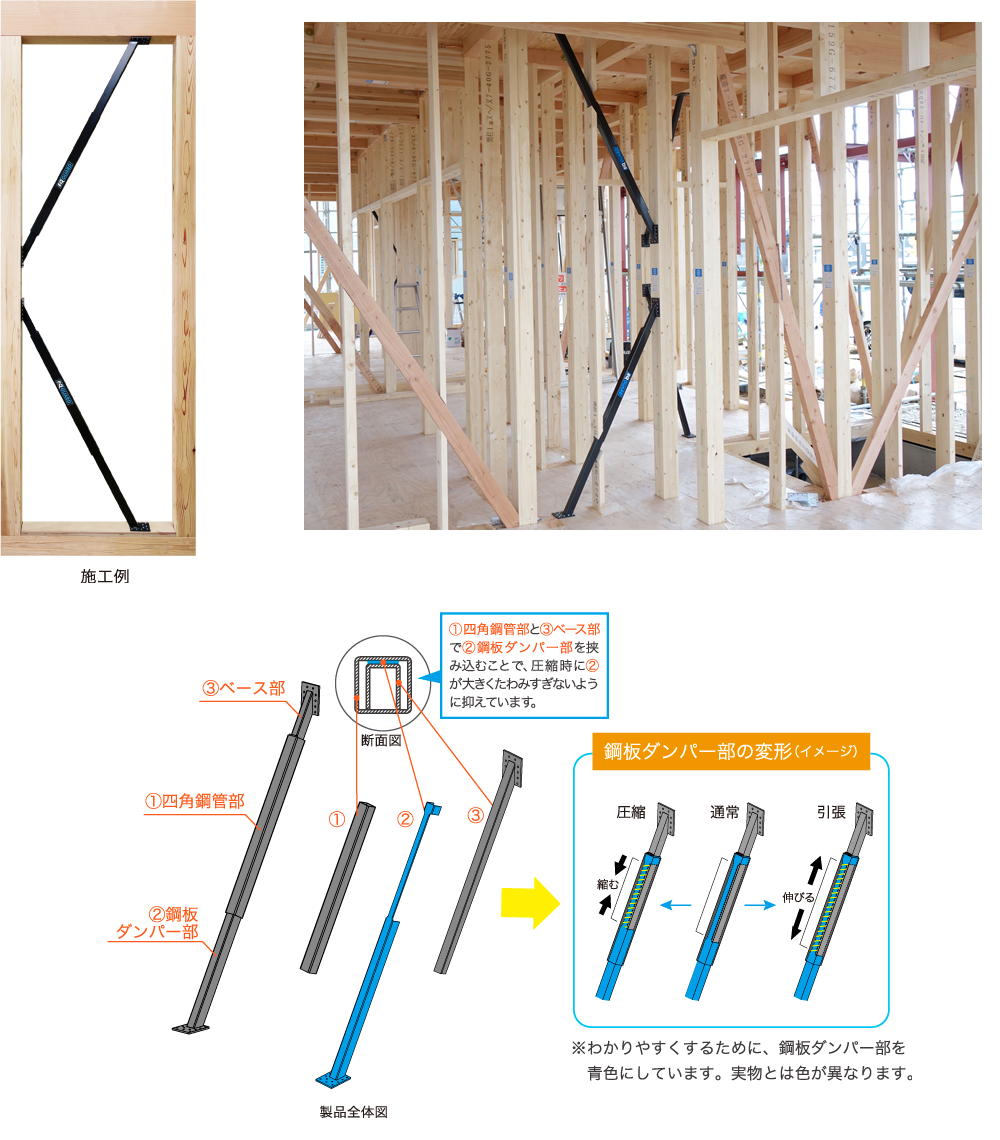

▲某种减震K型支撑

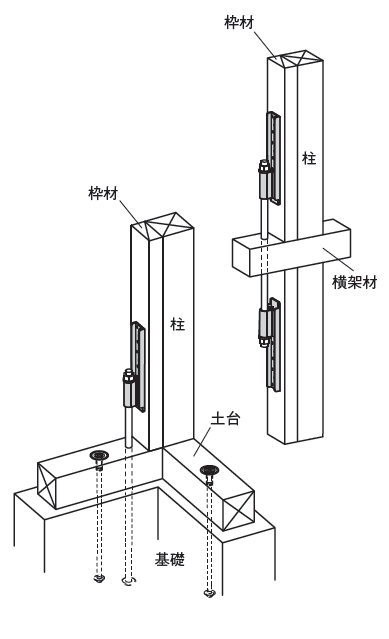

木龙骨墙一旦承受水平作用力时，墙端部的柱子会承受拔力。因此在木构的设计中，针对这种拔力采用使柱子不会拔出的节点是相当重要的。下图就示出了设置地脚锚栓防止柱拔出的连接方式，此锚栓在建筑角部及斜撑位置处均需设置。

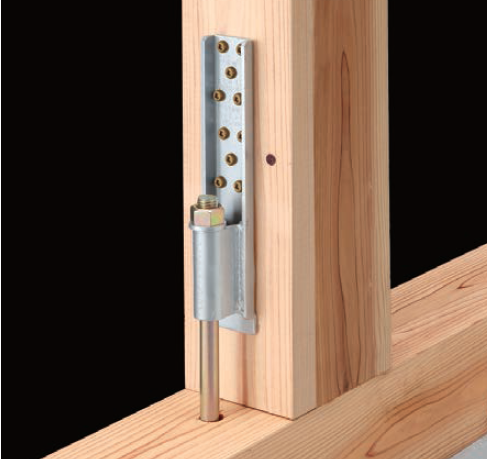

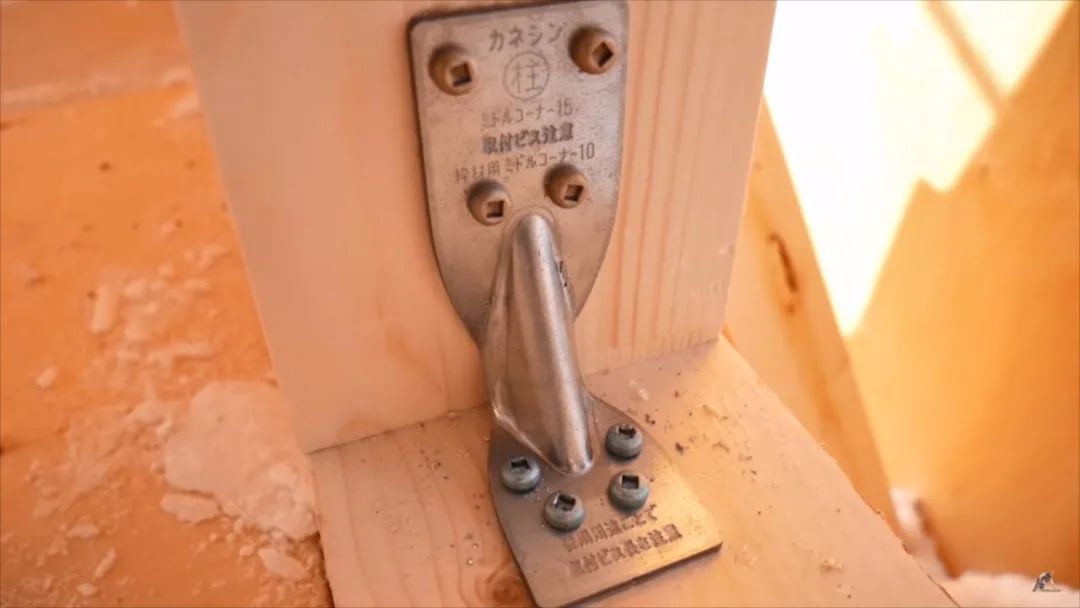

▲柱脚紧固件

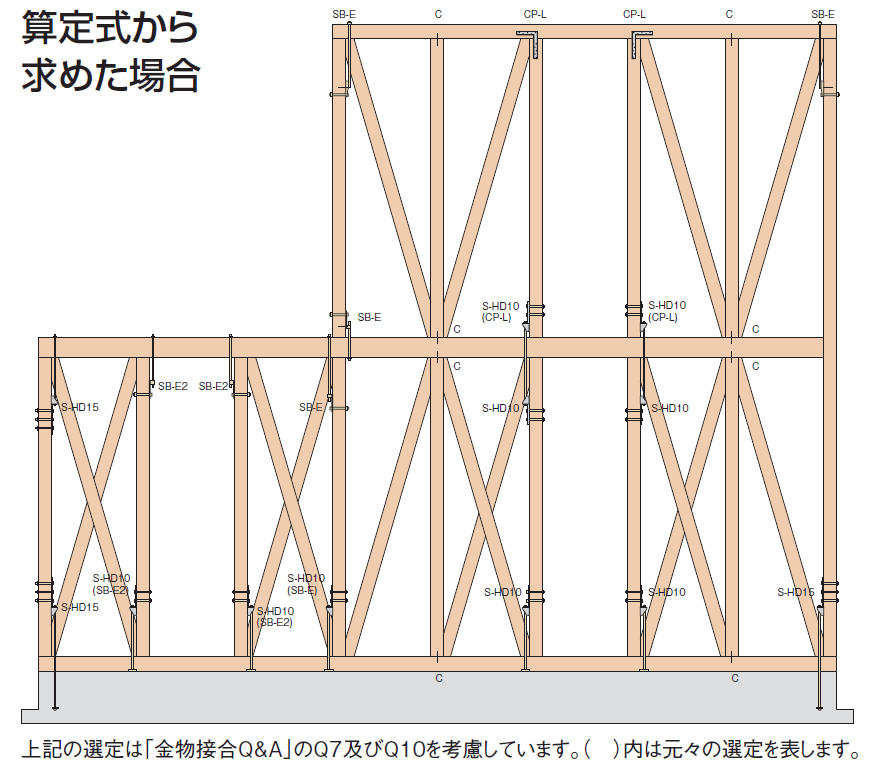

▲五金件布设计算示意
『楼面节点』

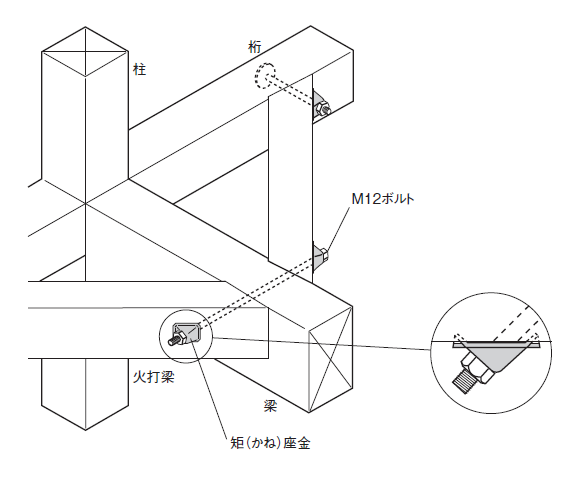

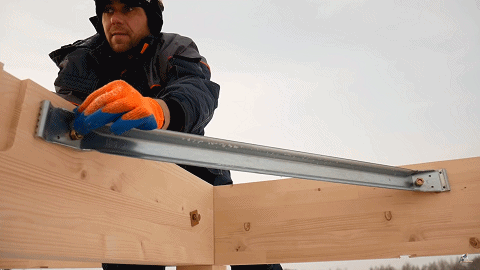

水平角撑是在楼板面或在屋架的边角处，以45度角架设的横梁，设置水平角撑的主要目的在于防止水平构面的歪斜。水平角撑的楼板倍率不到1.0，绝非刚性很高的构件(读者可以自行计算，角撑的抗侧能力较对角斜撑低多了），一般在梁格跨度4m尺度下设置。

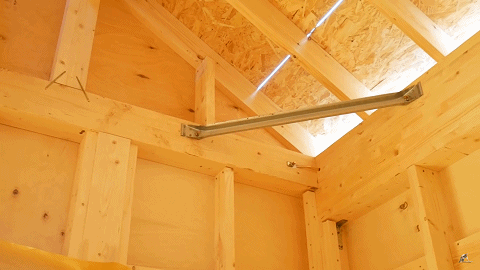

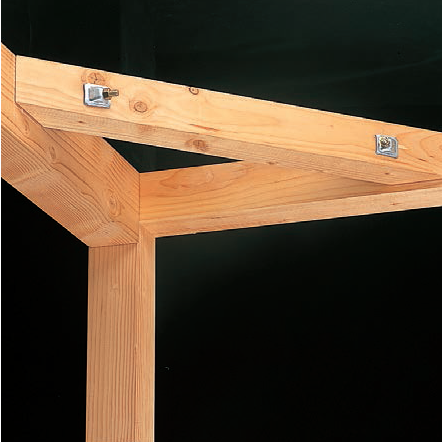

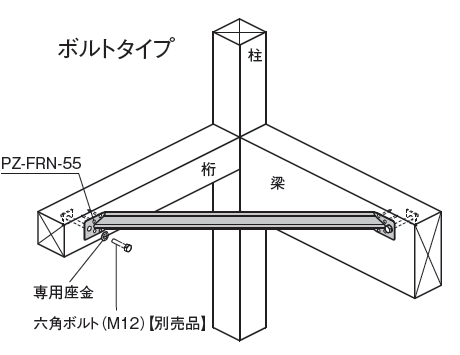

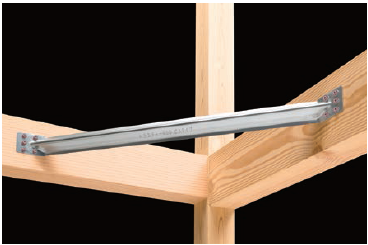

▲楼板角撑五金件（木角撑）
▲楼板角撑五金件（钢角撑）
『小结』
我国传统木结构历经五千年的发展，遗存下来的建筑类型非常丰富，结构及构造做法也各具特色。但是自80~90年代以来，由于资源的匮乏及其他建筑材料的出现，木结构的研究处于停滞状态，相关标准的技术内容和制订均落后于国际先进水平，现有的木结构图集完全复制了欧美轻型木结构的体系，传统的节点做法并未与最新建筑科技相结合。它山之石可以攻玉，本文介绍的日本框架式五金系统很好的实现了传统技艺的传承，在保留日式建筑风貌的基础上糅合了装配式与减震技术的最新科技，值得国内同仁学习。
