在配电柜中我们可以看到电线端子都是有编号的。有些编号只有数字，而有些编号是数字和字母组合而成，但是它们都有一定的规律。那么给端子编号的时候，有什么标准和规则呢？

线号编号原则

      电气线路编号是根据“等电位”原则，按照“从左到右、从上到下”进行标注。也就是电位始终相等的两个点用同一个号码来标注，但是经过触点或者开关除外。因为当触点或者开关接通和断开时，它两端的电位是不同的。

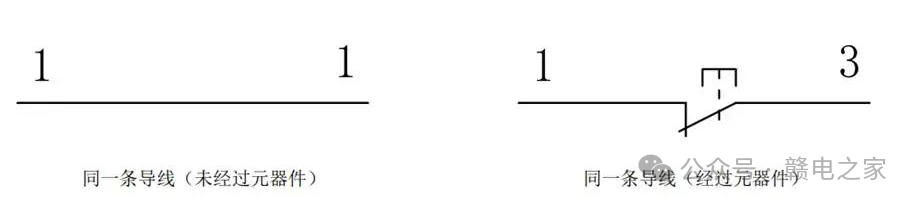

比如同一条电线的头与尾，它们电位始终相等，那么它们的编号是一样的。同样，一条电线经过了开关。虽然开关在接通的时候两端电位相等，但是在断开时电位可能不一样，所以开关两端的编号也是不一样的。

为了便于维修和区别，交流电路和直流电流编号方法有一定的区别。我们先来说一下交流电路的编号方法。

交流电路编号规则

1. 主回路

在三相电路中，用个位数表示相序；字母表示功能线；百位表示电源回路。

比如：L表示火线，N表示中性线；U、V、W表示三相设备的接线端子；L1、L2、L3表示三相火线；1L1、1L2、1L3表示第一个回路的三相火线；2L1、2L2、2L3表示第二个回路的三相火线。公众号《机械工程文萃》，工程师的加油站！

2. 控制回路（二次回路）

编号一般采用字母和数字组合来表示该回路的作用及性质，有时候也采用纯数字来表示。对于字母的含义，这个和电气元件名称与符号里的字母一样。

如果控制线路只有一个回路，那我们可以用一位数或者两位数来编号。以能耗元件（线圈、指示灯等）为分界点，上（左）端用奇数顺序（1、3、5…）来编号，下（右）端用偶数顺序（2、4、6…）来编号。

如果一位数不够用，那就用二位数来凑。比如某回路编号从1开始（1、3、5…），一直编到数字9还不够用，这时继续加一位数编，比如11、13、15…

如果二次回路有多个电源（回路）供电，就用百位数来区别不同回路。个位数和十位数和单回路编号方法一样。

举个例子

比如某设备控制线路只有一个回路，那么我们直接从一端以奇数开始编：1、3、5 … 9、11…等。

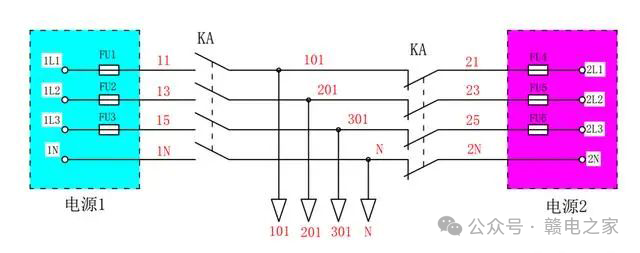

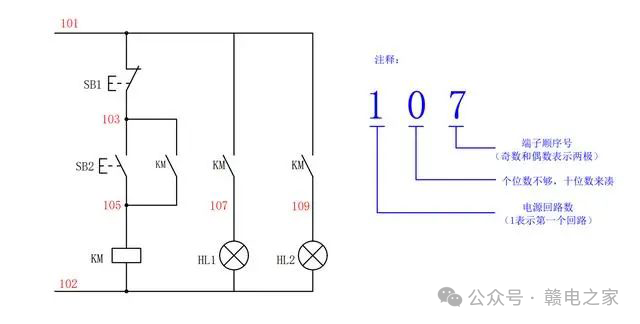

如果控制线路有多个电源回路，比如3个回路。那么我们可以用101来作为第一个回路的起始编号，用201来作为第二个回路的起始编号、用301来作为第三个回路的起始编号。那么第一个电源回路就是101、103、105 … ；第二个电源回路就是201、203、205 … ；第三个回路就是301、303、305 …

直流电路编号规则

对于直流电路，编号方法和交流电路类似。

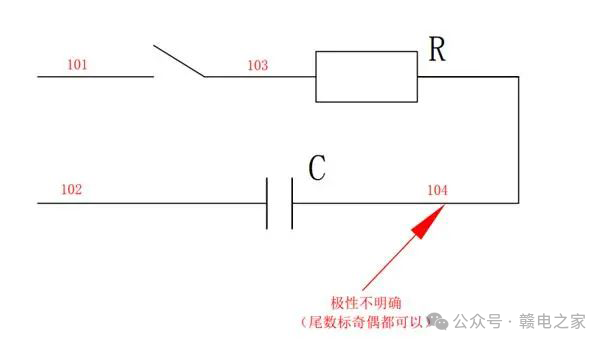

如果控制线路只有一个回路，那我们可以用一位数或者两位数来编号。以能耗元件（线圈、电阻、电容等）为分界点，正极用奇数顺序（1、3、5…）来编号，负极用偶数（2、4、6…）顺序来编号。如果极性不明确，那编奇数和偶数都可以。

如果一位数不够用，那就用二位数来凑。对于不同电源回路，我们也可以采用三位数来编号。

万用表查找故障方法

前面我们讲了一下编号规则，如果我们掌握了编号规则，那么查找线路故障就显得游刃有余了。

查找线路故障一般有电压法和电阻法。电压法就是利用测电压来检测故障点，电阻法就是利用测电阻来查找故障。它们各有优势，如果对线路不熟悉，我们推荐用电阻法来判断故障，相对较安全。公众号《机械工程文萃》，工程师的加油站！

主线路电线比较少，判断故障比较容易，这里就拿控制线路来举例子。

在测量控制线路之前，先断开控制线路电源/熔断器，让控制线路和主线路分开。这样做的目的是在测控制线路时，不会受到主线路的干扰。

然后一个表笔放在控制回路的奇数起始编号（比如101），另外一个表笔放在控制回路的偶数起始编号（比如102），它们之间阻值应该无限大。然后按一下按钮开关SB2，这时应该是有一定的阻值（阻值等于线圈电阻）。如果阻值还是无限大，说明两个表笔之间不通、某个地方断了，那就接着往下查找。

空不出手来按按钮，我们可以用短电线或者其他金属物体把按钮短接起来，检测完以后再拆掉即可。

     然后我们再按按钮，并测起始端子的下一个端子（103）和偶数起始编号（102）之间的电阻。如果有一定的阻值，说明101和103之间有断路。如果阻值还是无限大，说明103和102之间还是某个地方有断路，那就接着往下查找。

...以此类推，直到找到故障点...

因为编号规则决定尾数为奇数和偶数是两个不同极性线路，所以我们测以奇数结尾的端子和偶数结尾的端子，它们之间正常是有一定的电阻的。（当然前提是同一个电源回路）
