最近又整理了一些机械动图，结构依然直观，分享给大家！

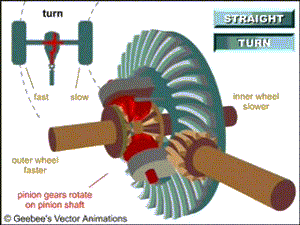

01 差速器
▼

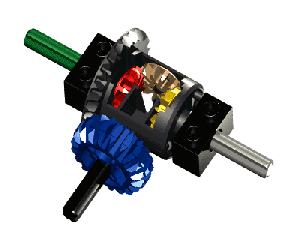

汽车差速器能够使左、右(或前、后)驱动轮实现以不同转速转动的机构。主要由左右半轴齿轮、两个行星齿轮及齿轮架组成。功用是当汽车转弯行驶或在不平路面上行驶时，使左右车轮以不同转速滚动，即保证两侧驱动车轮作纯滚动运动。
汽车在拐弯时车轮的轨线是圆弧，如果汽车向左转弯，圆弧的中心点在左侧，在相同的时间里，右侧轮子走的弧线比左侧轮子长，为了平衡这个差异，就要左边轮子慢一点，右边轮子快一点，用不同的转速来弥补距离的差异。为了解决这个问题，早在一百年前，法国雷诺汽车公司的创始人路易斯·雷诺就设计出了差速器这个东西。

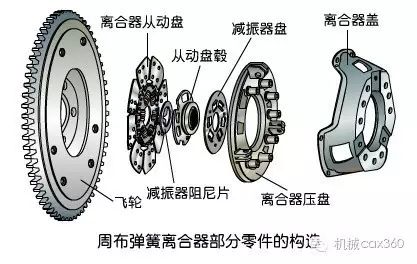

02 离合器
▼

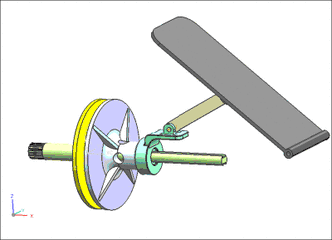

离合器位于发动机和变速箱之间的飞轮壳内，用螺钉将离合器总成固定在飞轮的后平面上，离合器的输出轴就是变速箱的输入轴。在汽车行驶过程中，驾驶员可根据需要踩下或松开离合器踏板，使发动机与变速箱暂时分离和逐渐接合，以切断或传递发动机向变速器输入的动力。
离合器是机械传动中的常用部件，可将传动系统随时分离或接合。对其基本要求有：接合平稳，分离迅速而彻底;调节和修理方便；外廓尺寸小；质量小；耐磨性好和有足够的散热能力；操作方便省力。

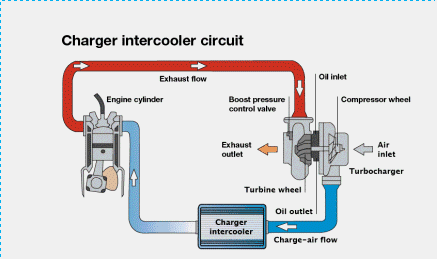

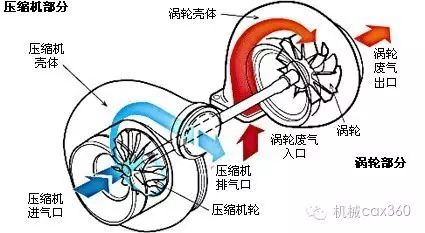

03 涡轮增压
▼
涡轮增压装置主要是由涡轮室和增压器组成。首先是涡轮室的进气口与发动机排气歧管相连，排气口则接在排气管上。然后增压器的进气口与空气滤清器管道相连，排气口接在进气歧管上，最后涡轮和叶轮分别装在涡轮室和增压器内，二者同轴刚性联接，这样一个整体的涡轮增压装置就做好。

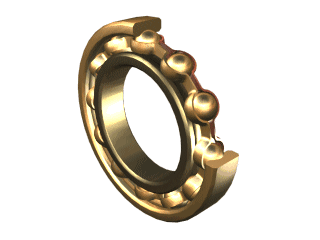

04 深沟球轴承
▼
深沟球轴承适用于高转速甚至极高转速的运行，而且非常耐用，无需经常维护。该类轴承摩擦系数小，极限转速高，尺寸范围与形式变化多样。主要承受径向负荷，也可承受一定量的轴向负荷。
深沟球轴承由一个外圈，一个内圈、一组钢球和一组保持架构成。深沟球轴承主要承受径向载荷，也可同时承受径向载荷和轴向载荷。当其仅承受径向载荷时，接触角为零。当深沟球轴承具有较大的径向游隙时，具有角接触轴承的性能，可承受较大的轴向载荷 ，深沟球轴承的摩擦系数很小，极限转速也很高。
05 联轴器
▼

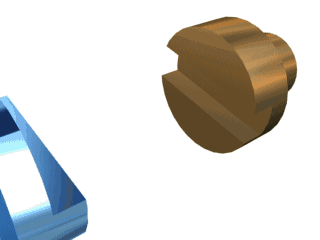

▲十字滑块联轴器
用来联接不同机构中的两根轴(主动轴和从动轴)使之共同旋转以传递扭矩的机械零件。在高速重载的动力传动中，有些联轴器还有缓冲、减振和提高轴系动态性能的作用。联轴器由两半部分组成，分别与主动轴和从动轴联接。一般动力机大都借助于联轴器与工作机相联接。

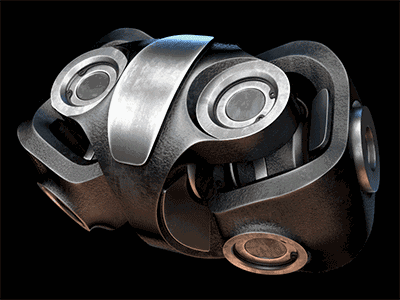

06 万向节
▼
万向节（即万向接头）是实现变角度动力传递的机件，用于需要改变传动轴线方向的位置，它是汽车驱动系统的万向传动装置的 "关节"部件。万向节与传动轴组合，称为万向节传动装置。
在前置发动机后轮驱动的车辆上，万向节传动装置安装在变速器输出轴与驱动桥主减速器输入轴之间;而前置发动机前轮驱动的车辆省略了传动轴，万向节安装在既负责驱动又负责转向的前桥半轴与车轮之间。
07 四脚机器人
▼

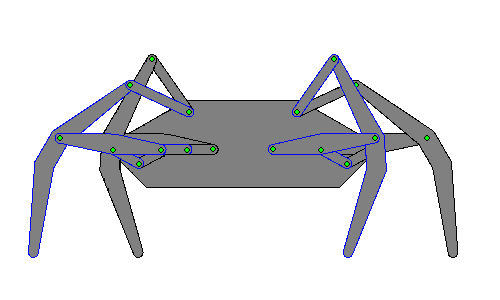

机器人由基板和四只脚组成，基板的两侧由曲柄连杆机构构成，连杆机构中的四根连杆底端为该机器人的四只脚。左、右两组连杆机构中的四根连杆交替往复摆动，使该机器人的四只脚随之交替往复摆动，一步一步地向前行走。

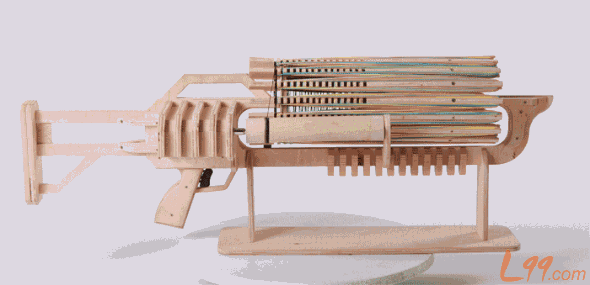

08 皮筋枪
▼

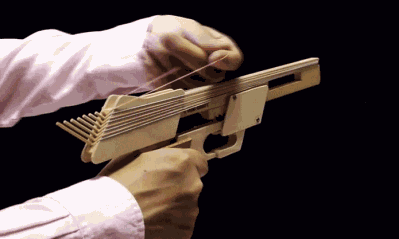

皮筋枪是一类经典的玩具，多以木质材料或金属材料为枪身，通过简单的设计，巧妙地利用橡皮筋自身弹性势能作为动力，将橡皮筋自身作为子弹进行发射。
与弹弓不同，皮筋枪中的橡皮筋不仅为枪体提供动力，同时也作为枪的子弹被发射。皮筋的柔韧度，以及弹性的有限程度恰到好处地控制了皮筋枪子弹的“威力”。
