专业电工理论:变压器理论知识问答

日期：2024-02-13 02:40:30 来源：网络整理作者：本站编辑浏览：17 评论：0

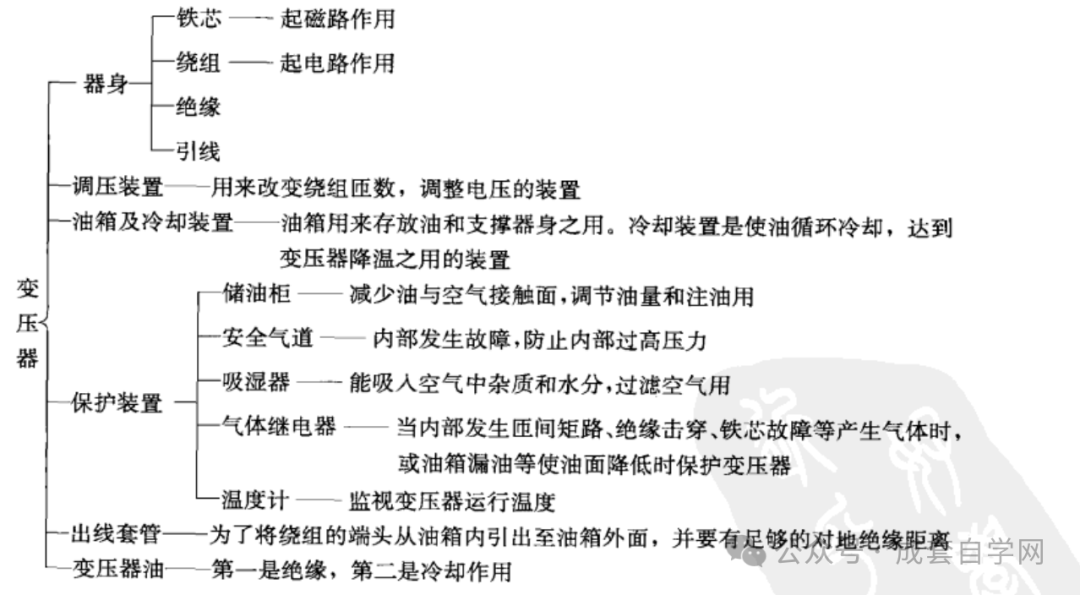

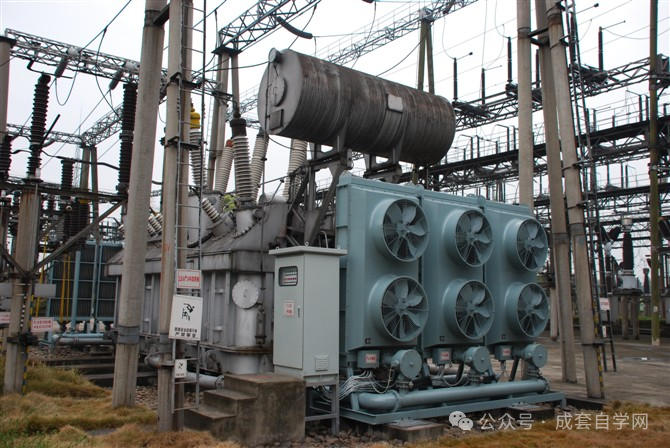

一、变压器的基本结构由哪些部分组成?简要说明各部件的主要作用。

答:变压器的基本结构和各部件的作用如下：

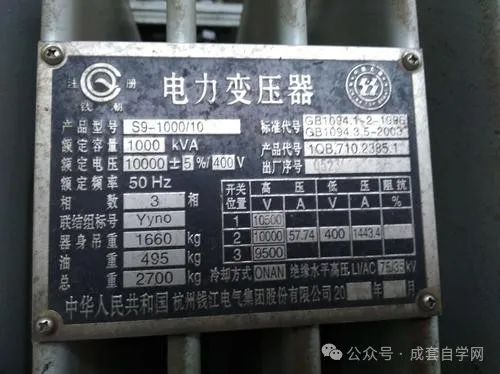

二、变压器主要技术参数的含义是什么?

答:1、额定容量:指变压器在额定电压、额定电流时连续运行所输送的容量。2、额定电压:指变压器长时间运行所能承受的工作电压。3、额定电流:指变压器在额定容量下，允许长期通过的电流。

4、容量比:指变压器各侧额定容量之比。5、电压比:指变压器各侧额定电压之比。

6、短路损耗(铜损):指变压器一、二次电流流过一、二次绕组，在绕组电阻上所消耗的能量之和。铜损与一、二次电流的平方成正比。

7、空载损耗(铁损):指变压器在额定电压时，变压器铁芯所产生的损耗。铁损包括励磁损耗和涡流损耗。

8、空载电流:指变压器在额定电压下空载运行时，一次侧通过的电流(不是指刚合闸瞬间的励磁涌流峰值，而是指合闸后的稳态电流)。

9、百分比阳抗(短路电压):指变压器二次绕组短路，使一次侧电压逐渐升高，当次绕组的短路电流达到额定值时，此时一次侧电压与额定电压比值百分数。变压器的容量与短路电压的关系是:变压器容量越大，其短路电压越大。

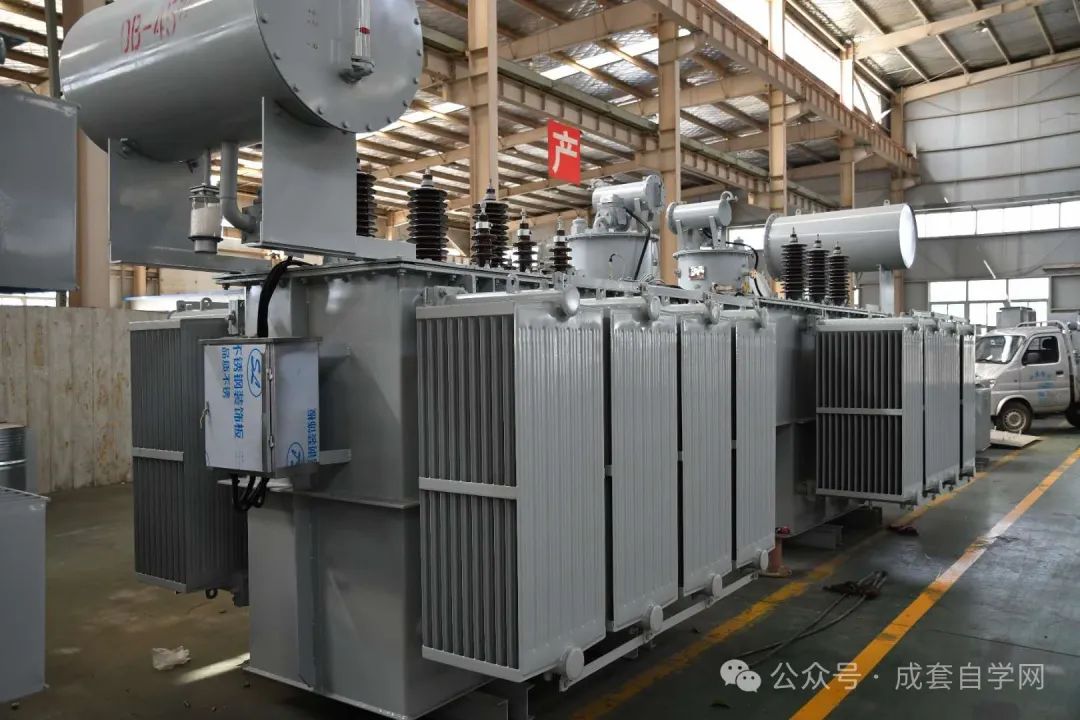

三、变压器中ONAN/ONAF/OFAF 的含义是什么？

答:ONAN/ONAF/OEAF表示变压器带有油泵和风扇的冷却设备，规定了在自然冷却、不启动油泵吹风冷却、启动油泵并吹风冷却3种冷却方式下的容量限制。

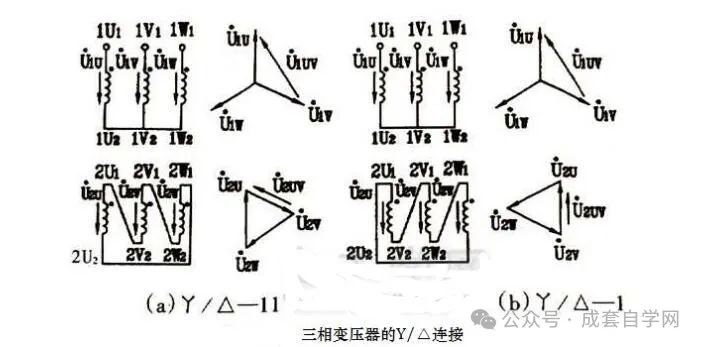

四、什么叫变压器的联结组别?常用的有哪几种?

答:为了表明变压器各侧线电压的相位关系，将三相变压器的接线分为若干组，称为接线组别。常用的有 Yyn12、Yd11、0-YNd12d11接线，500kV主变压器常采用0-YNd12d11。

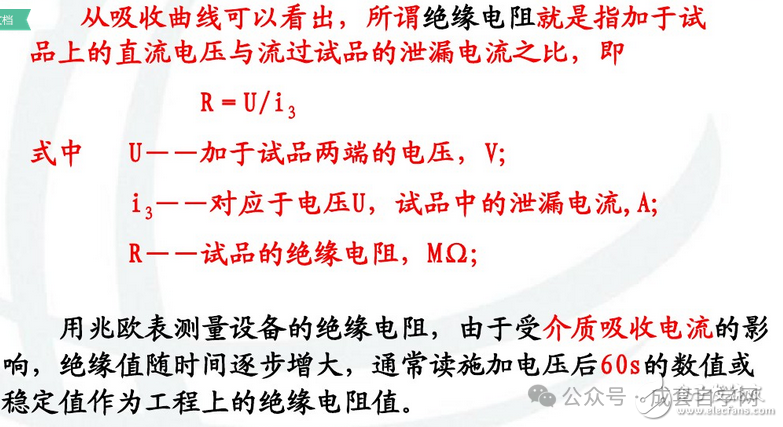

五、变压器绝缘电阻是什么?

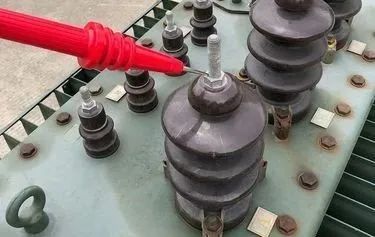

答:变压器的绝缘电阻是指变压器绕组对油箱及各绕组之间的绝缘电阻值，可用绝缘电阻表测量，摇测时自绝缘电阻表转速正常开始，至60s时读取的指示值R(M)即为其绝缘电阻。

六、什么是变压器的吸收比?

答:GB/T6451--2008《油浸式电力变压器技术参数和要求》规定了制造厂要向使用部门提供 60s的绝缘电阻R和15s的绝缘电阻R,的比值，我们把这两个绝缘电阻的比值称之为吸收比。

七、变压器的绝缘是怎样划分的?

答:变压器的绝缘可分为内绝缘和外绝缘，内绝缘是指油箱内的各部分绝缘，外绝缘是指套管上部对地和彼此之间的绝缘。内绝缘又可分为主绝缘和纵绝缘两部分。主绝缘是绕组与接地部分之间以及绕组之间的绝缘。在油浸式变压器中，主绝缘以油纸屏障绝缘结构最为常用。纵绝缘是同一绕组各部分之间的绝缘，如不同线段间、层间和匝间的绝缘等。通常以冲击电压在绕组上的分布作为绕组纵绝缘设计的依据，但匝间绝缘还应考虑长期工频工作电压的影响。
