源自丨中建五局安装工程有限公司
近日，深圳大疆天空之城项目
荣获中国建筑行业工程质量最高奖——鲁班奖
为深圳这一走在中国创新前沿的城市
增添了一道重量级的天际线
本项目机电安装技术成果
《装饰化机电系统关键技术研究与应用》
荣获中国安装行业协会科技进步奖一等奖
代表了国内安装行业的先进技术水平
也是安装行业最高技术荣誉奖
深圳大疆天空之城，是大疆第一个自主建设的办公楼，投资达24亿元。区别于小而精的科技类产品，大体量建筑的运营管理、过程管控、质量和成本管控，对作为科技型企业的大疆而言是全新的挑战。为更好地展示大疆“换个角度看世界”的理念，五局安装创新性研发“装饰化机电”技术，以追求更少的材料消耗、更高的净空、更具科技感的室内效果。

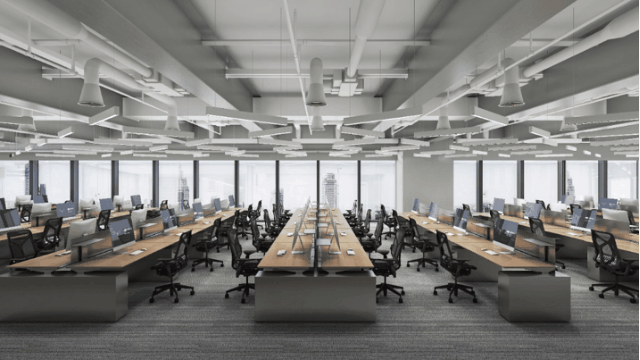

▲ 装饰化机电安装技术的应用
装饰化机电系统关键技术研究与应用
基于数字模型的装饰化机电深化设计技术，提出机电-结构-装饰深度融合一体化设计理论，用装饰化机电替代常规吊顶装饰工程，使室内净高提升0.3-0.6米；提出装饰化机电末端数字模型深化技术，在BIM数字模型上优化风口布局，实现办公区域均匀制冷。
装饰化机电系统管配件选型体系标准，采用硬质圆形风管，比常规软管系统阻力损失减少近40%；隐藏式固定支架有利于硬质圆形风管的稳固、减少振动；设计“一种过渡支撑吊架”，解决不同规格的管道在同一位置不同高度的安装需求。

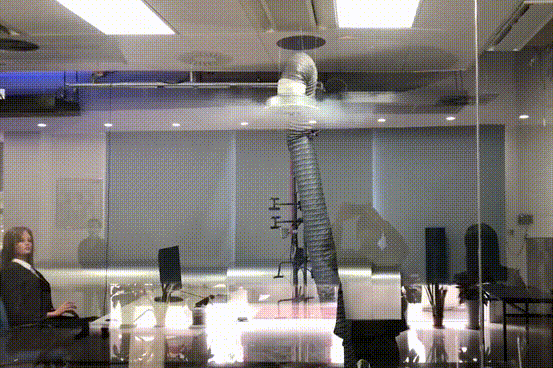

多样性室内环境气流组织技术，研发“一种气流干扰模拟装置”，装置可任意调节风口高度，一人即可实现精准定位和干扰模拟操作；创新气流组织模拟技术，建立流体模型虚拟仿真，模拟可知冷风气流可以充满整个流体域，并计算出装饰化设计后空间温度场、速度场的真实分布情况。
机电管线装配式加工模块安装技术，使用机电模块预制组装技术，对风管、设备、末端风口进行整体单元模块化设计和加工，发明“一种组装支撑架”在地面进行模块组装，对比常规安装提升施工效率15%，缩短工期约41天；发明“一种快速精确定位激光标记的棱镜杆系统”，利用激光放线仪将BIM中的放样点位投射到天花顶，保证安装精度控制在5mm。
随着绿色建筑和节能建筑
逐渐成为新风尚，
中建五局安装公司在行业内率先开展
装饰化机电技术研究，
并在深圳大疆天空之城项目
首次实现了应用与落地。

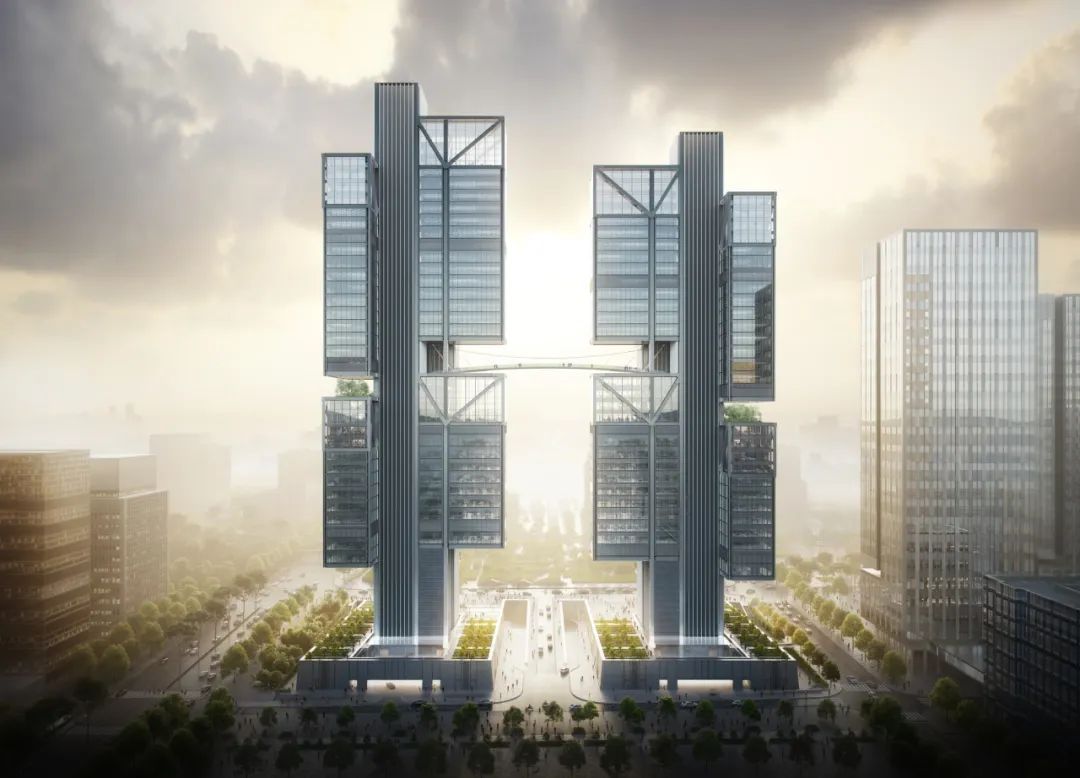

▲ 项目建成效果
这座“天空之城”位于深圳市南山区，是深圳大疆公司在华南区域的总部大楼，中建五局安装公司承接机电安装工程施工。“空中社区”式的悬浮玻璃双塔结构、大跨度无柱空间、270°玻璃墙面、整体无吊顶设计，在为这座建筑赋予更多“未来感”的同时，对机电安装施工提出了更高要求。
· 什么是装饰化机电呢？
机电管线通常预埋在混凝土结构内或者隐藏在吊顶内，装饰化机电则通过有序规则布置，利用光线及空气处理技术及特殊的制作安装工艺，创造一个高品质的室内环境，使建筑物实现空间高效利用、建设成本降低、极具艺术性的观感，并适用于不同功能环境的使用者，具有极高的应用推广价值。

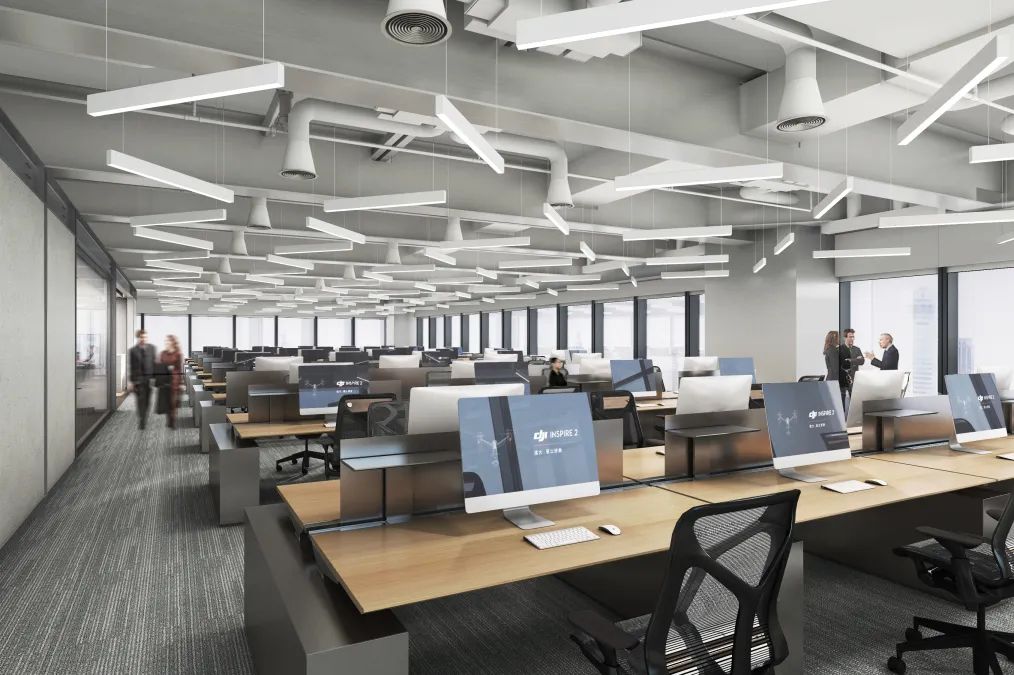

▲ 利用BIM技术形成3D动画效果
利用BIM技术
对机电管线综合排布进行深化设计，
同时形成3D动画模拟装饰化效果，
大量采用加工厂预制化加工、
现场模块化安装，
一次成型、减少二次加工，
提高传统的机电施工工效。
通过机电管线管配件选型与特殊的
安装工艺实现项目无吊顶设计，
从而大幅缩短项目在装饰阶段的整体工期，
同时为后期项目高效维保提供了极大便利。

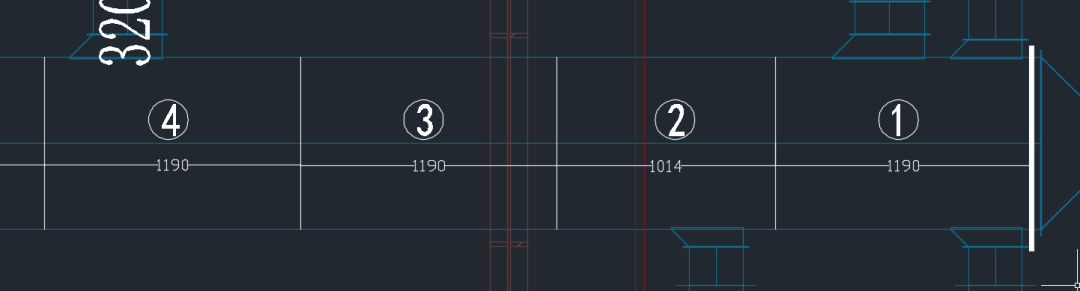

▲ 空调风管进行模块划分及编号

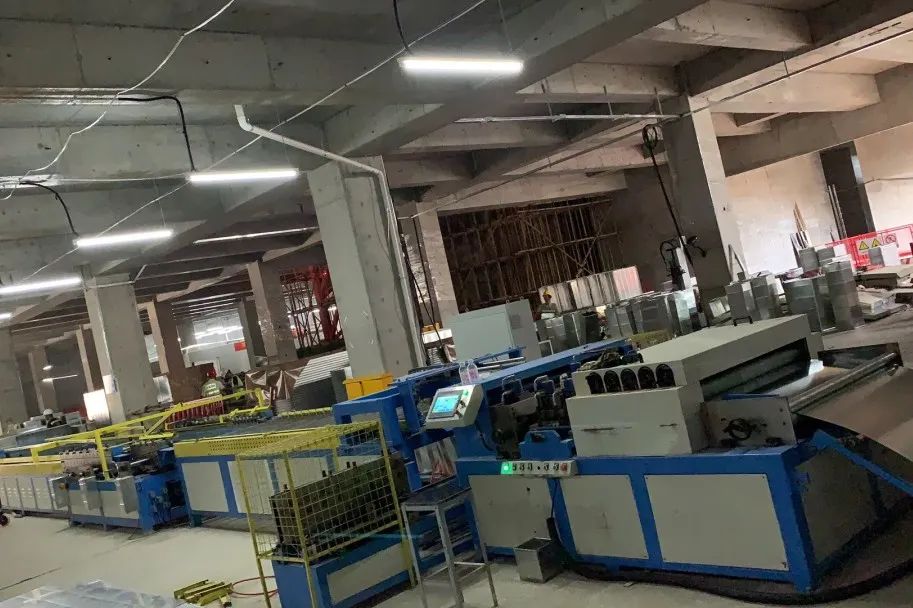

▲ 风管五线机生产线

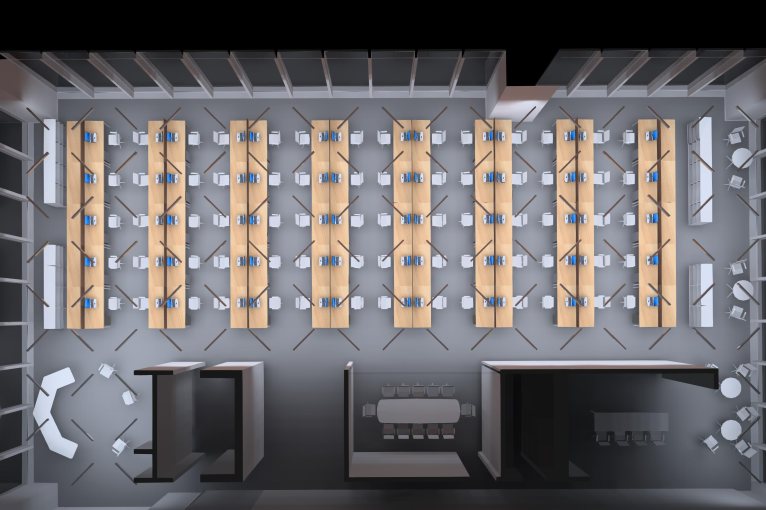

▲ 照度模拟
▲ 气流模拟
通过照度模拟、空气流动设计
避免富余照度浪费以及空调冷量过剩，
最大限度地节约能耗。
对于机电管线和末端高低层次感的不同设计，
避免了用大面积吊顶装饰，
从而降低层高设置需求，
减少结构建筑耗材和装饰耗材，
在大幅降低室内环境污染，
实现绿色建筑的同时，
项目整体建造成本可降低5%以上！
01:29

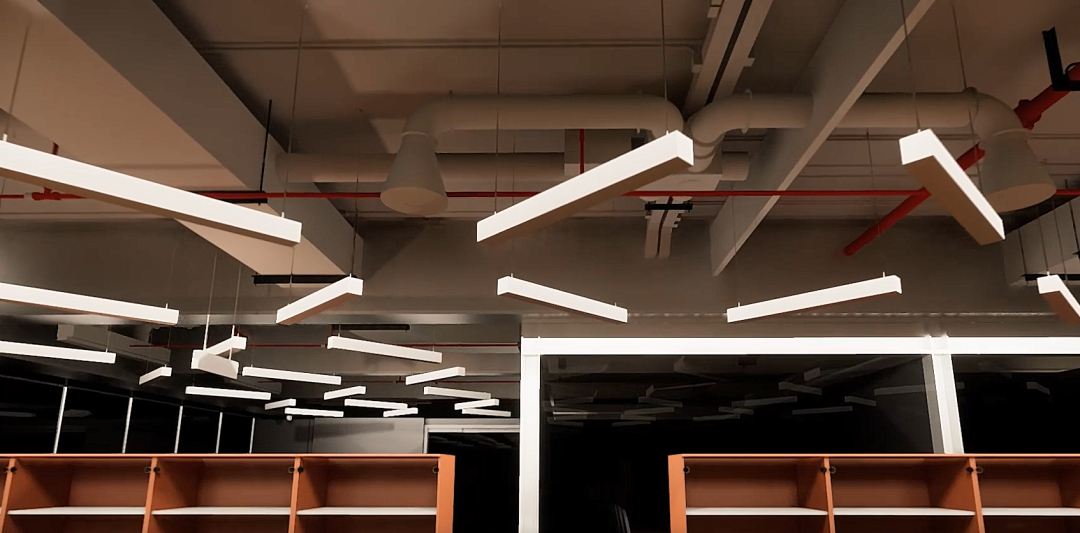

有序规则布置的明装设备管线、
特殊精致的施工工艺
让机电管线呈现出规则有序科学的排布，
同时与室内照明、空间深度融合，
创造出建筑本身的简约、纯粹、素颜之美，
实现了功能性和装饰性的完美平衡
和极具“科技感”的整体氛围。

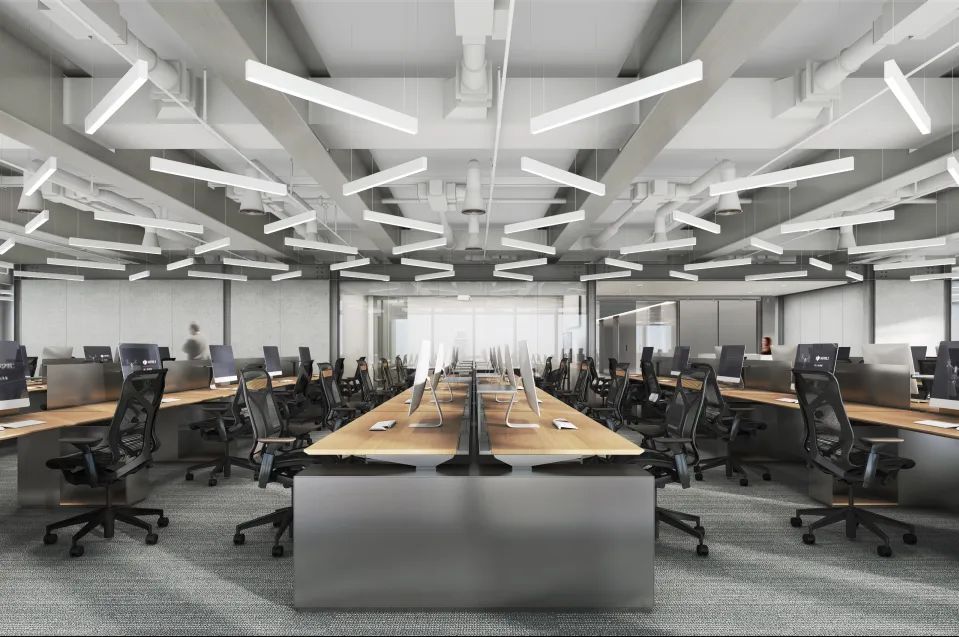

▲ 办公区效果图

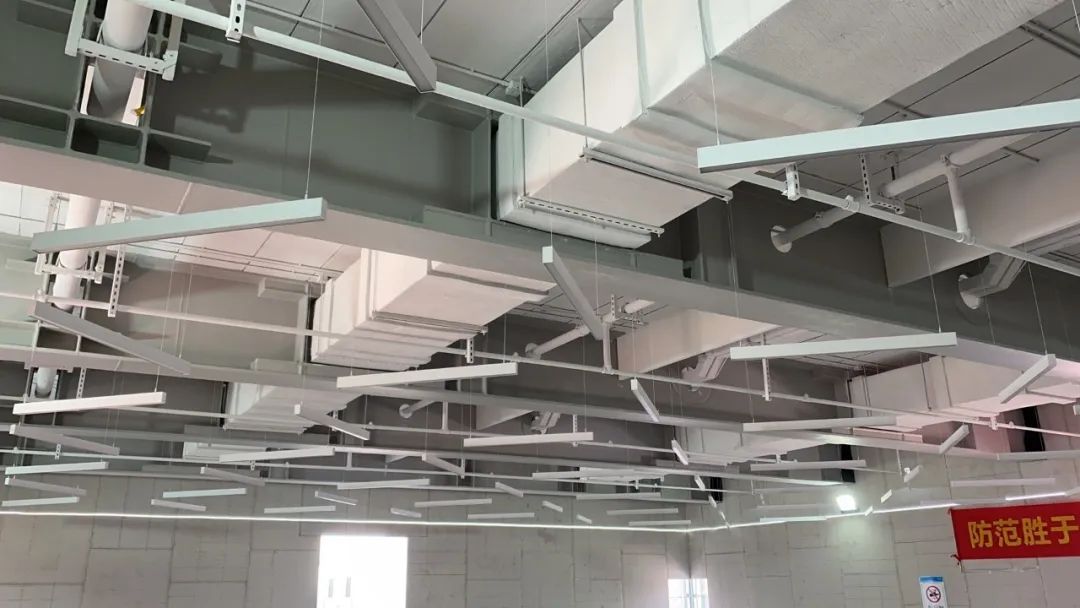

▲ 样板层实景图

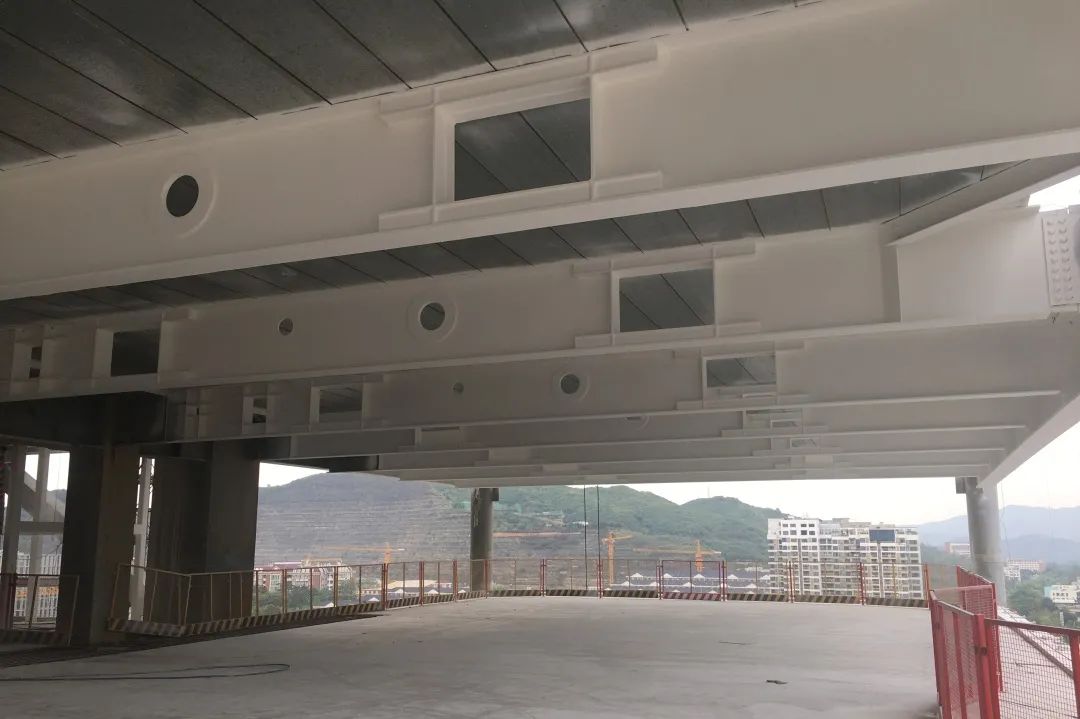

▲ 钢梁洞口预留
通过BIM深化设计促进钢梁洞口预留，
有效地增加建筑室内使用空间。
由于采用大跨度无柱空间和无吊顶设计，
该项目与同类型建筑相比
空间利用率提升了11%！
更有利于营造绿色、节能、高品质室内环境，
让大疆研发团队最大限度
迸发出其智慧与效率。
▲ 极具科技感的室内空间
更高效、更环保、更美观、更实用，
中建五局用科技引领建筑，
拓展幸福空间，成就美好生活！
