机械零件图纸,你都看的懂吗?

日期：2024-02-13 18:14:53 来源：网络整理作者：本站编辑浏览：17 评论：0

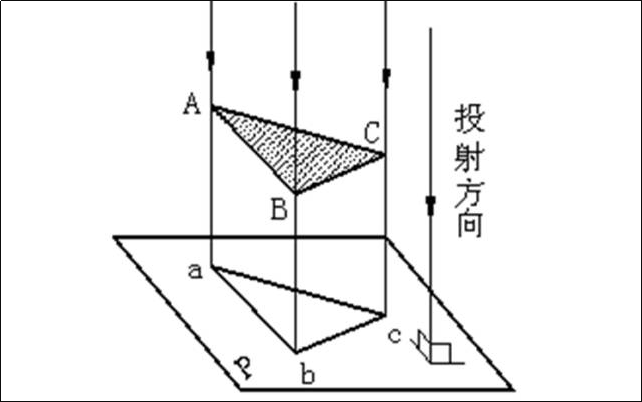

▌ 正投影法

投影时投影线都相互平行,投影线与投影面相垂直的平行投影法。

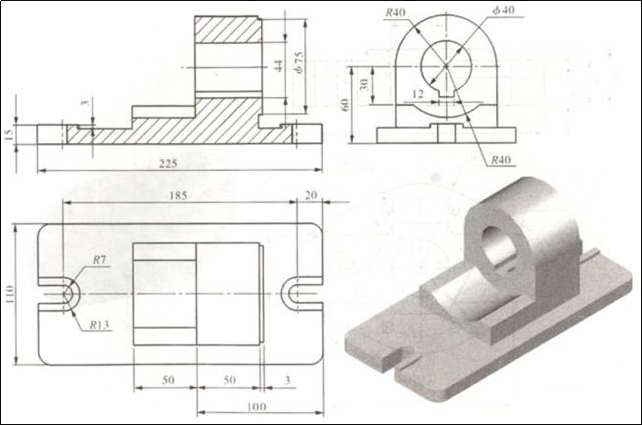

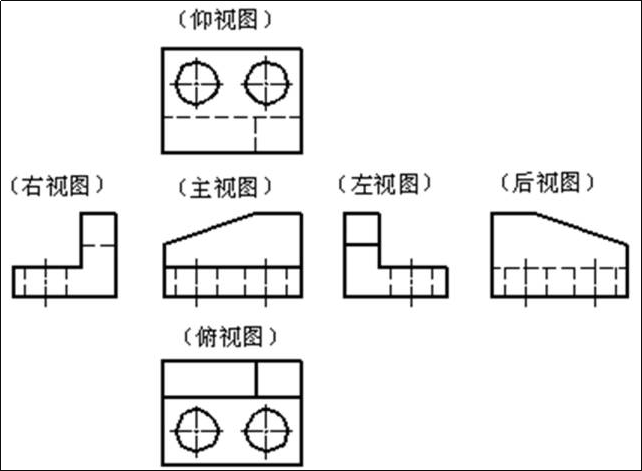

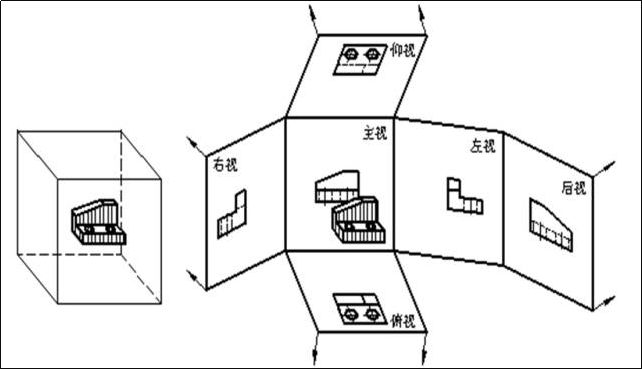

1. 基本视图

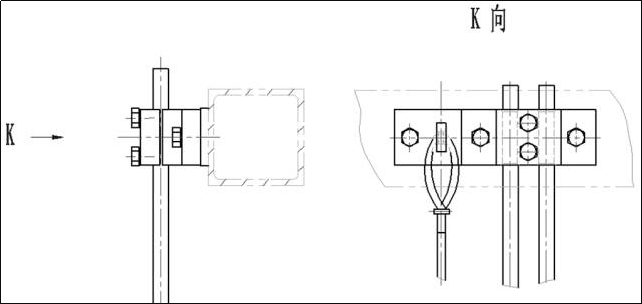

2. 向视图

3. 局部视图

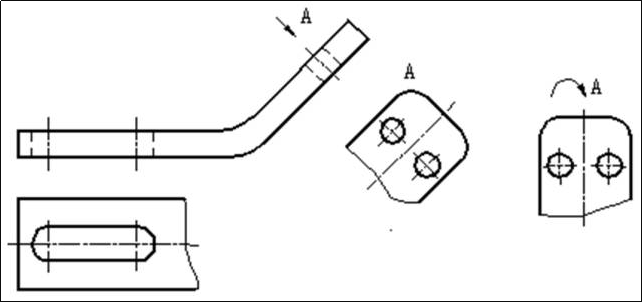

4. 斜视图

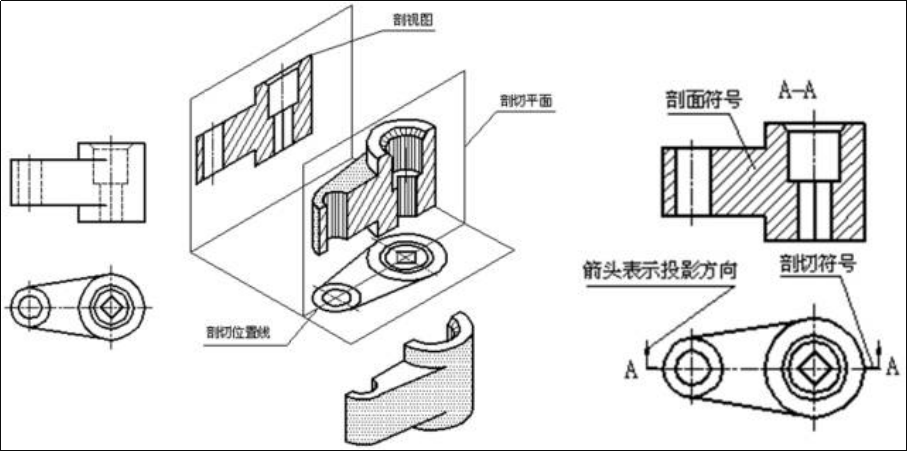

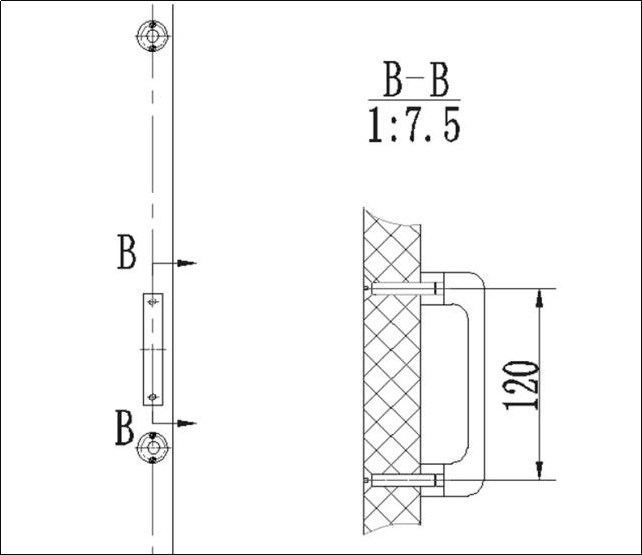

5. 剖视图

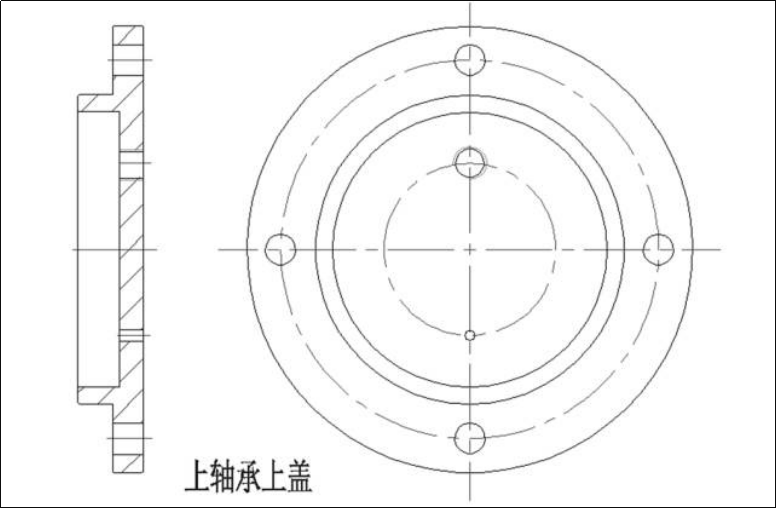

1）全剖视图

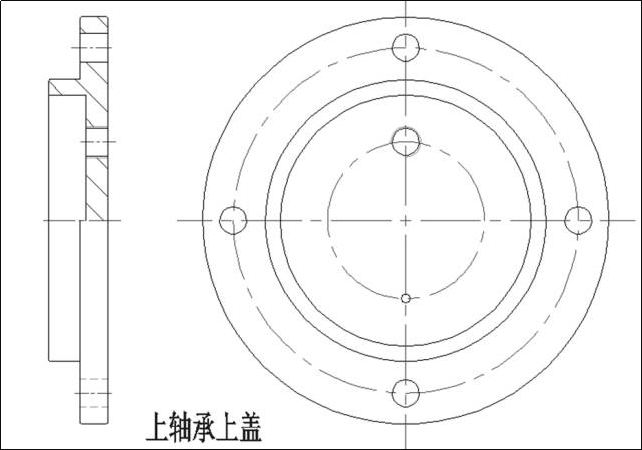

2）半剖视图

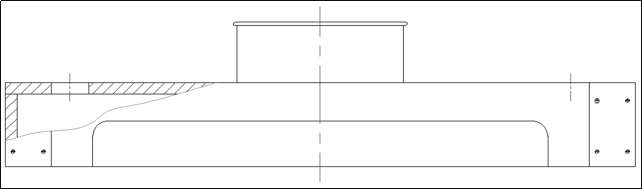

3）局部剖视图

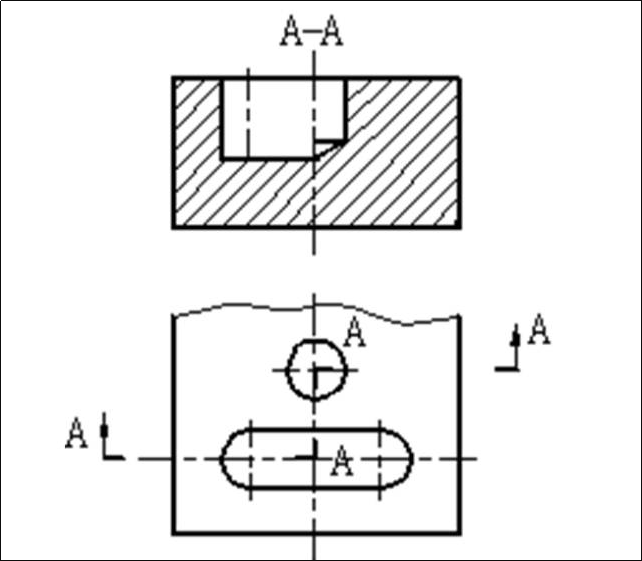

4）阶梯剖

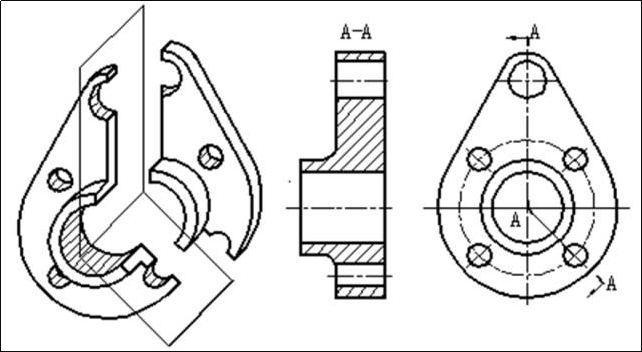

5）旋转剖

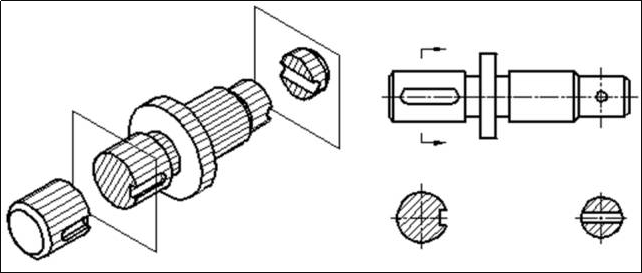

6. 断面图

假想用剖切平面将机件在某处切断，只画出切断面形状的投影并画上规定的剖面符号的图形，称为断面图，简称为断面。

▌识读零件图的一般方法和步骤

1）首先看标题栏，概括了解零件

看标题栏，了解零件名称、材料和比例等内容，从而大体了解零件的功用，从名称判断该零件属于哪一类零件。从材料判断该零件大致的加工方法。从比例判断该零件的实际大小，从而对零件有初步的了解。

2）分析研究视图，想象结构形状

看视图，分析零件各视图的配置及视图之间的关系，采用的表达方法和表达的内容，运用组合体的读图方法，形体分析法和线面分析法来读懂零件各部分的结构，想象出零件各部分的形状、相对位置及其作用。

3）分析所有尺寸，弄清尺寸要求

综合分析视图和形体，分析零件的长、宽、高三个方向的尺寸基准，然后从基准出发，以结构形状分析为线索，再了解各形体的定形和定位尺寸，弄清各个尺寸的作用，图形和尺寸表达的是零件的形状和大小，读图时应把视图、尺寸和形状结构三者结合起来分析。

4）分析技术要求，综合看懂全图

读图时应弄清表面粗糙度、尺寸公差、形位公差等技术要求。了解其代号含义。必要时还要联系与该零件有关的零件一起分析。
