仪表中间接线箱
一、中间接线箱位号铭牌的含义:
1 | SJB | 低电平信号（mADC,mV,脉冲信号） |
2 | ISJB | 本安低电平信号（mADC,mV,脉冲信号） |
3 | EJB | 电磁阀信号 |
4 | IEJB | 本安接点信号（包括本安干接点及24VDC) |
5 | TJB | 热电偶、热电阻信号 |
6 | ITJB | 本安热电偶、热电阻信号 |
7 | PIB | 220VAC或24VDC供电接线箱 |
8 | CJB | 接点信号（包括24VDC、220VAC干接点） |
9 | ICJB | 本安接点信号（包括24VDC)干接点 |

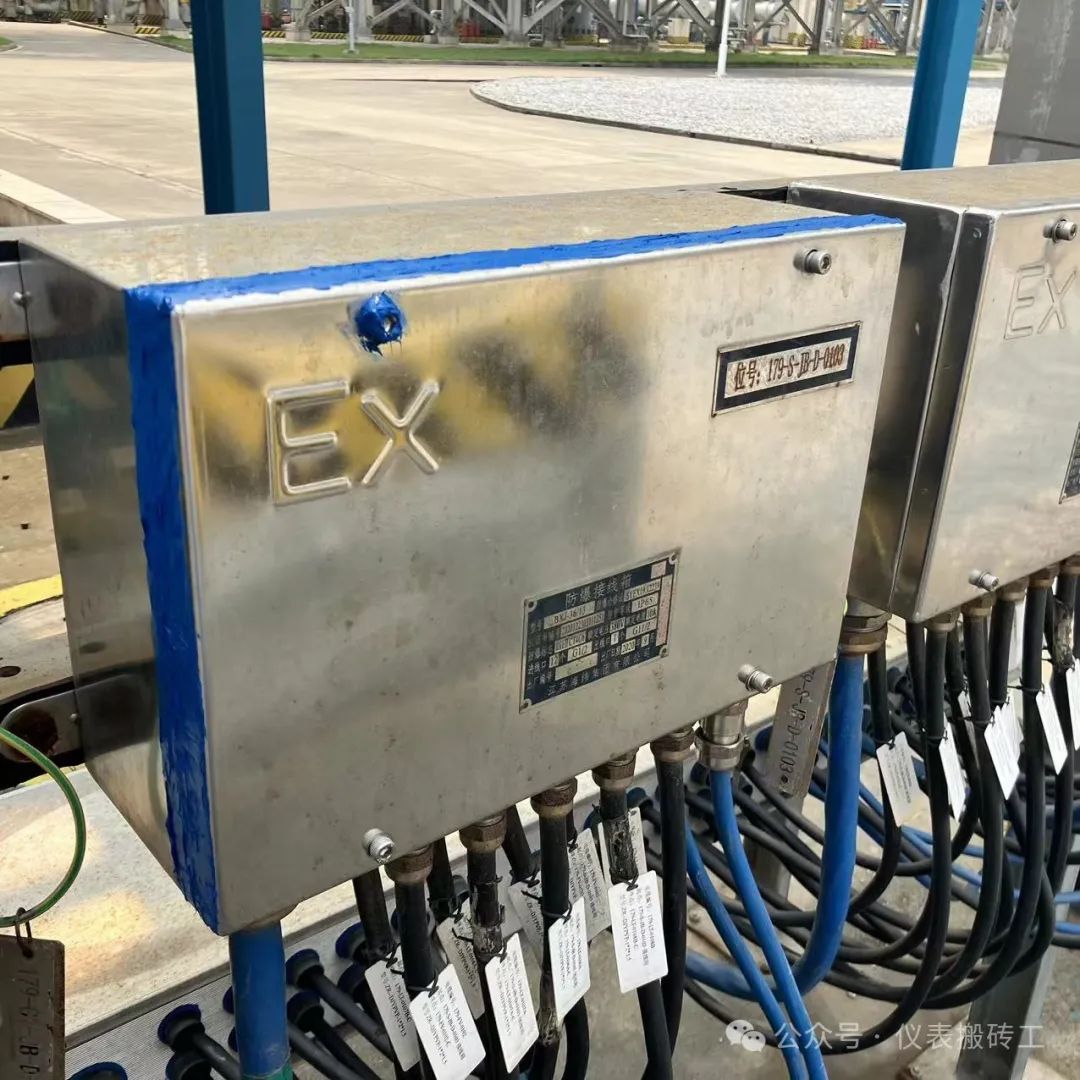

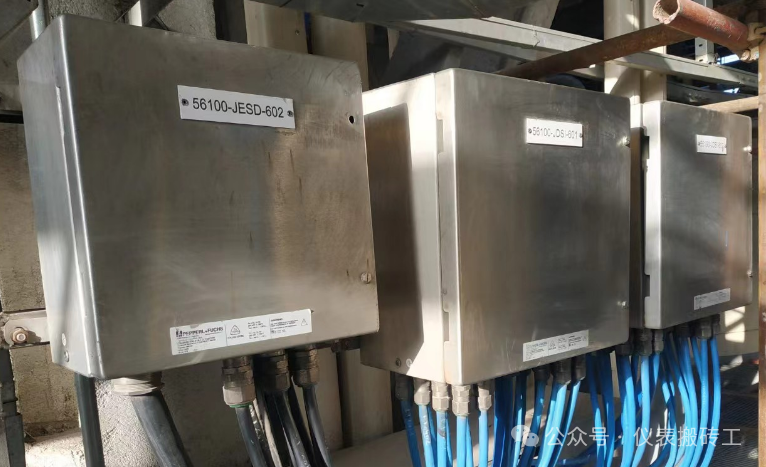

二、接线箱的安装设计要求
1、中间接线箱的安装高度1.2米到1.5米，过高或者过低都不符合规范，不方便接线和拆线。
2、中间接线箱与安装支架如果是两种不同材质的金属，为防止氧化，应加橡胶或者四氟隔离垫片。
3、中间接线箱的外壳应可靠接地。
4、中间接线箱的接线格兰头紧固完好，备用口要用金属防爆丝堵堵死。

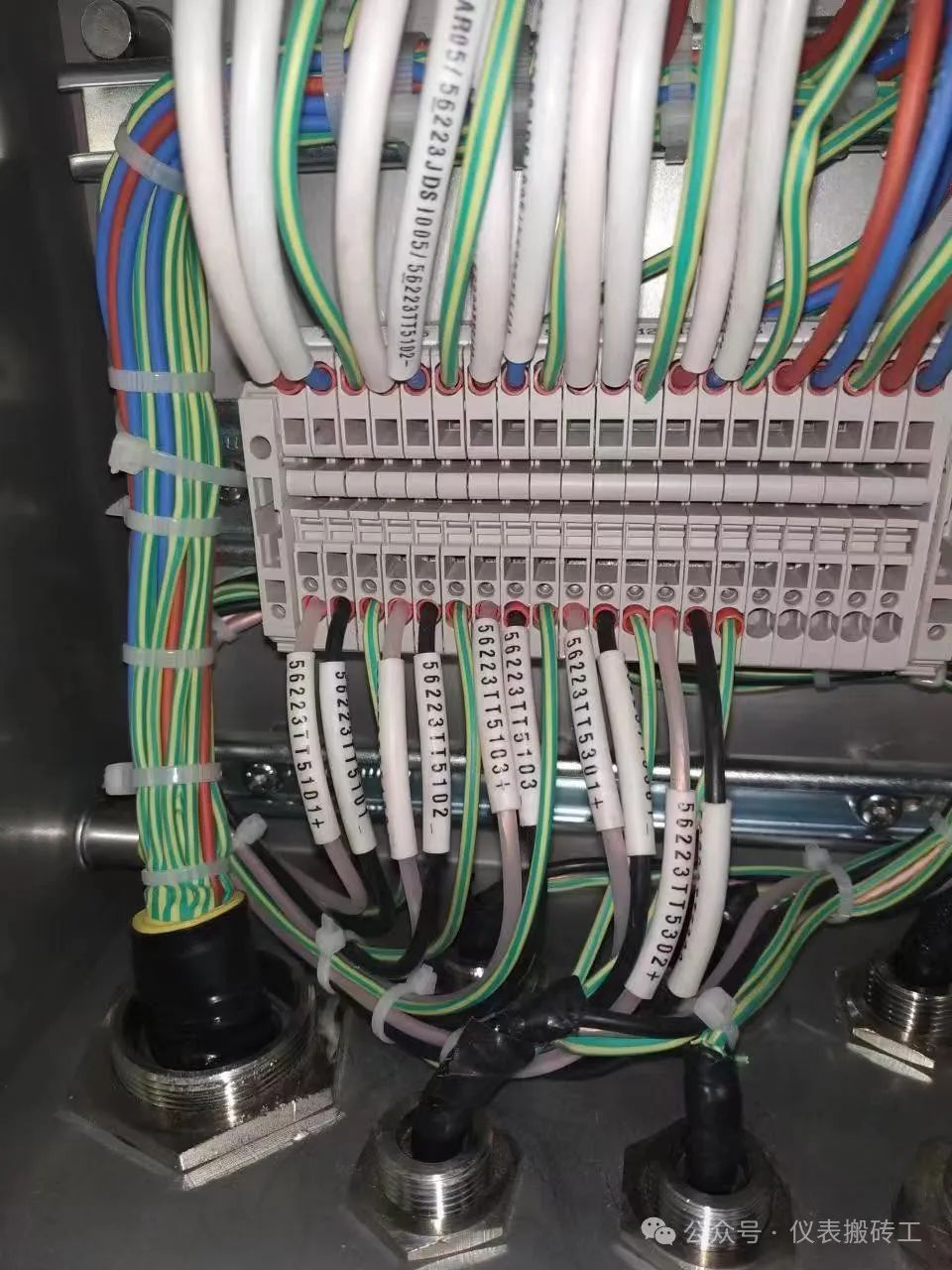

5、中间接线箱内部总屏电缆要接外壳保护地。
6、分支电缆分屏要接信号地，通过端子排浮空，连接到机柜间，机柜间可靠接地，现场浮空。

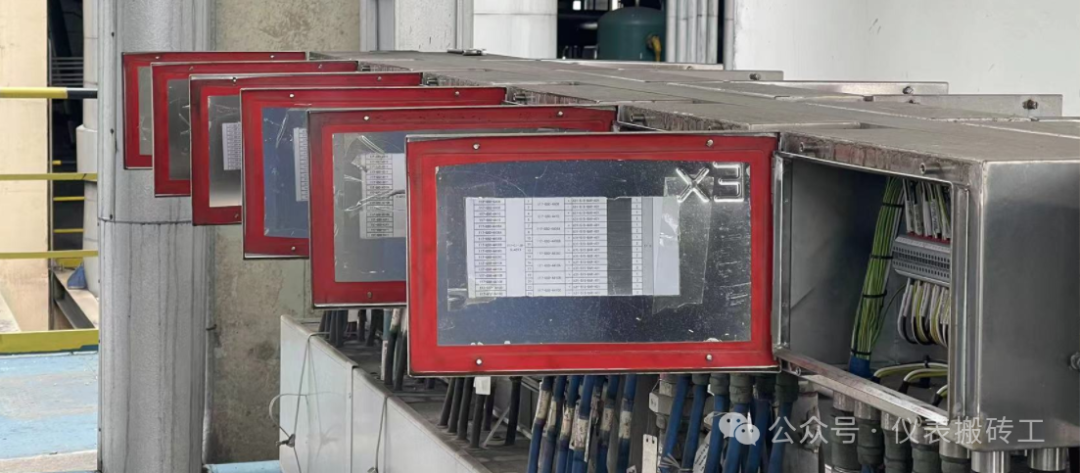

7、中间接线箱内要有接线表，中间接线箱外面要有铭牌，主电缆和分支电缆要悬挂标识牌。
