什么叫锪(huo)孔,这种加工工艺你了解吗?

日期：2024-02-16 02:36:13 来源：网络整理作者：本站编辑浏览：17 评论：0

孔口表面用锪削方法加工平底或锥形沉孔称为锪孔，锪孔工作如图1所示。

图1锪孔工作

a)锪圆柱形沉孔b)锪锥形沉孔c)锪凸台平面

锪孔工具常采用锪钻，有以下几种：

1)柱形锪钻如图2所示，主要用于锪圆柱形沉孔。用麻花钻改制的柱形锪钻如图3所示。

2)锥形锪钻如图4所示，主要用于锪锥形沉孔。锥形锪钻的锥角(2φ)按工件锥形沉孔的锥角不同，有60°、 75°、 90°及120°四种，其中90°用得最多。

图2柱形

图3用麻花钻改制的柱形锪钻

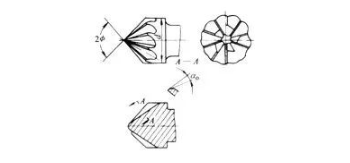

图4锥形锪钻

3)端面锪钻简单的端面锪钻如图5所示，刀片由高速钢刀条磨成，装入刀杆后用螺钉紧固。多齿端面锪钻如图6所示。

4)薄板上锪大孔的套料工具如图7所示。

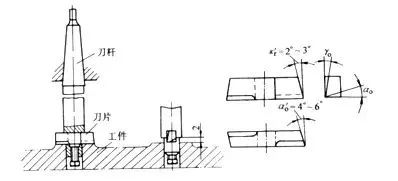

图5端面锪钻

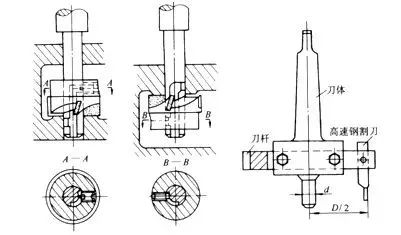

图6多齿端图7在薄板上锪大孔用的套料工具
