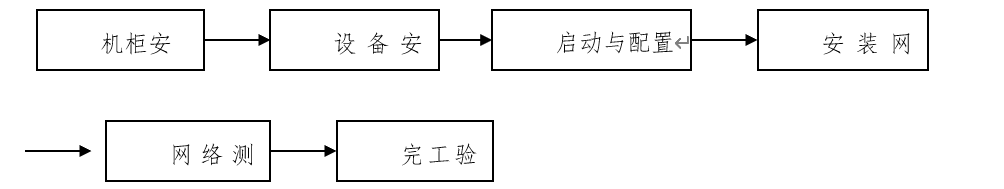

信息网络设备安装工艺流程

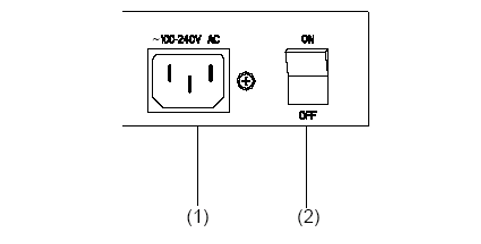

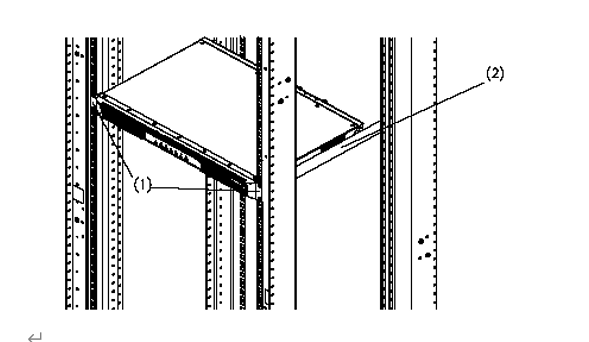

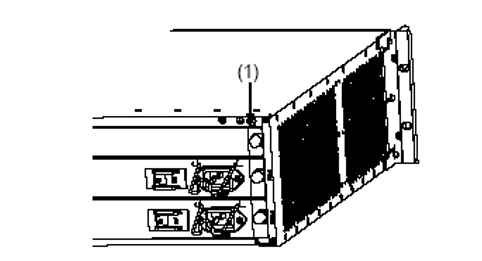

根据设计要求确定安装19英寸标准机柜位置，机柜正面净空不小于150cm、背面净空不小于80cm。螺钉安装紧固，机柜安装平稳、牢固，垂直偏差度小于3mm。机柜内安装足够容量的电源插座，注意电源极性：左零、右火，中地。将设备放置在机柜的一个托盘上，根据实际情况，沿机柜导槽移动设备至合适位置,注意保证设备与导轨间的合适距离。用满足机柜安装尺寸要求的盘头螺钉，将设备通过固定挂耳固定在机柜上，保证设备位置水平并牢固。如右图所示。连接地线，保护地接地点位于机箱后面板，用一根>6平方毫米接地电缆将该点与机柜连接起来，要求连接良好且接地电阻不大于1Ω。连接电源线，将设备电源开关置于OFF位置，用随机所带的电源线一端插到设备的电源插座上，另一端插到交流电源插座上。如下图所示。 检查设备前面板电源灯PWR是否变亮，查看其他状态是否正常。连接以太网电缆，连接线应稳固、走向清楚、明确，粘贴永久性标签。以太网电缆如下图所示。 关闭设备、电脑的电源，通过配置电缆将配置终端的RS232串口与设备的配置口相连。配置电缆及连接方式如下图所示。选择连接端口。在进行本地配置时，如下图所示，［连接时使用］一栏选择连接的串口（注意选择的串口应该与配置电缆实际连接的串口一致）。设置串口参数。在串口的属性对话框中设置波特率为9600，数据位为8，奇偶校验为无 通过COM口进行本地配置。配置超级终端属性。在超级终端中选择［属性/设置］一项，进入下图所示的属性设置窗口。选择终端仿真类型为VT100或自动检测，按［确定］按钮，返回超级终端窗口。安装场所应干燥、防尘、通风良好，严禁将设备安装在水房等潮湿、易滴漏地点，安装位置附近不得放置易燃品；吸顶AP的安装位置距离地面的高度不应小于1.5米；面板AP安装在学生宿舍预埋的86底盒AP设备安装在弱电井内、墙面时，为防止AP被盗，建议将AP安装高度在2米以上，并在固定架加锁或是将AP安装在专用防盗机箱之中，并保持良好通风，保持工作环境清洁无灰尘。在安装AP设备时，要考虑以太网交换机跟AP之间的距离限制；如果AP安装位置的四周有特殊设备，如微波炉、无绳电话等干扰源，建议AP离开此类干扰源3米；如果吊顶为石膏板或木质，可将AP安装在 吊顶内，但必须做好固定，在附近须留有检修口；室内WLAN AP 设备宜接地，接地点应与连接的交换机连接至同一接地体，或两个不同的接地电位差不应大于1Vr.m.s。室内放装型AP，是常用的一种无线信号覆盖方式。其特点是布放方式简单、灵活，施工成本低。同时每隔AP独立工作、方便根据布放区域需求灵活调整AP数量，满足用户不同带宽要求。室内放装型AP多用在不便于安装室分系统的建筑，或用在面积较小、用户相对集中、对容量希求较大的区域。目标覆盖区域带宽需求60M，可采用3个11gAP实现，调整每个AP的发送功率，使其满足覆盖目标大于-60dbm的接收场强；目标覆盖区域带块需求120M，需布放6个AP，每个AP发送功率应减小，尽可能减轻同频干扰的概率；空旷区域缺少墙体的阻隔，AP布放数量大于3时会产生同频干扰。AP加大发送功率保证覆盖区域内信号良好，必然对相邻同信道AP造成干扰墙体阻隔能很大程度减轻干扰。如果墙体衰减20db，覆盖区域信号满足-60dbm,对隔壁的干扰可降低到-80dbm。采取airmagnet planner统一规划，根据建筑图纸，提前做好网规和预仿真；结合airmagnet 网规结果现场测试，评估airmagnet仿真与实测差距，调整建模误差，相同建筑场景可批量复制由于空间损耗比电缆损耗大，因此放装AP比室分AP覆盖范围要小，需通过多台AP增加覆盖面积。应避免在空旷区域布放同频AP，需要多利用墙体阻隔AP间的同频干扰；同时需做好信道划分避免同频干扰；优选1/6/11信道；放装AP布放会相对灵活，便于调整。工勘选址时可以先用几个胖AP版本现场直接测试，提前确定覆盖场强、提前规避同频干扰。如果考虑AP之间的漫游，则AP间覆盖重叠区域建议为15%~20%。AP推荐挂墙安装，推荐安装方式为网口向下；安装场景应避免出现滴水、鼠尿导致设备故障，有条件可安装在网络箱内以太网线采用波纹管保护；室外布放网线时需增加以太网防雷器，并采用屏蔽网线。以太网电口间距大于100m需考虑用光纤传送，此时组网需考虑采用光电转换器。WLAN馈入室内分布系统时，信号馈入位置应符合设计要求；WLAN系统馈入时应按照合路器端口频段标识进行连接；室内分布系统相关器件应牢固安装，布局整齐，不允许悬空放置；馈线接地每条应用16mm²的接地线，并要求接地线的弯曲角度大于90度，曲率半径大于130mm；接地排必须使用紫铜排，接地排用膨胀螺栓牢固地固定在墙上或用螺栓固定在走线架上；所有连到设备的连线都要粘贴标签，并注明该连线的起始点和终止点；《智能建筑工程质量验收规范》GB50339-2013。《电子计算机房设计规范》GB 50174-2008《电气装置安装工程施工及验收规范》GB50254～GB50259《用户建筑综合布线》ISO/IECISO 11801电源线、地线、跳线连接牢固，且接地装置满足接地电阻<1Ω。来源 | 综合整理于网络，网络版权归原作者所有，如涉及版权，可联系删除，没有传播与分享，真理也不会发光。感谢作者的智慧.
