德国bavius型材加工中心

日期：2024-02-19 17:20:09 来源：网络整理作者：本站编辑浏览：25 评论：0

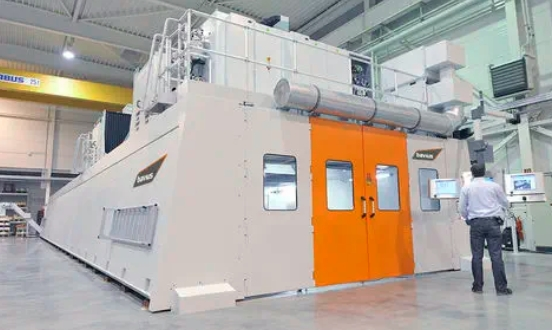

1、德国bavius型材5轴加工中心 GANTRY® SD

产品介绍

铝的垂直高性能切割（HPC）以及钢和钛的特别重载切削，意味着刚性和稳定性的机器设计是必不可少的。

GANTRY SD的高移动Y型桥的设计明显具有稳定性，由于其宽大的导轨和驱动装置以及大的导轨间距，是这些苛刻应用的理想选择。

Upper GANTRY加工中心提供高功率和高速度，也保证了高稳定性和必要的精度，可以对铝、钢和钛等大型、大批量和重型工件进行5轴联动加工。

与GANTRY HD相比，GANTRY SD系列不仅具有最大的稳定性，还具有更大的Y和Z轴行程。定制化模块化的系统设计允许根据个人需求进行定制。

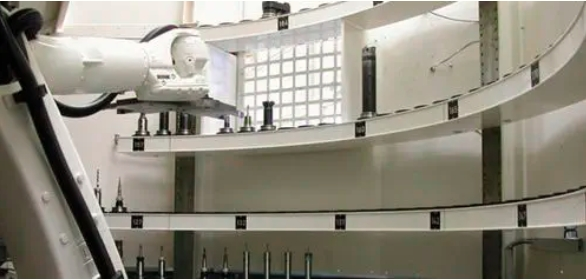

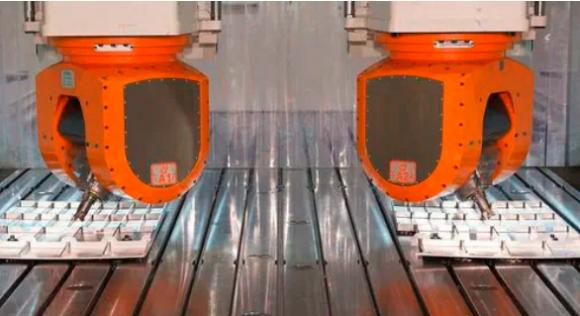

您可以根据自己的需要配置加工中心，并从广泛的模块目录中获益，例如，可以选择不同的工作台尺寸、Y型桥的数量、刀库配置和加工单元的数量等。

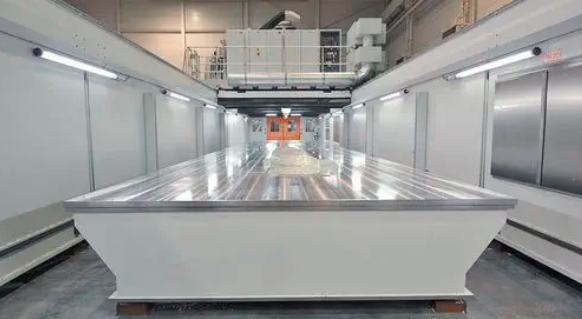

Upper GANTRY加工中心的大型加工台为单个工件的最佳装夹提供了多种选择。

客户可根据需要配置工作台尺寸、地面高度和装夹概念

良好的人机工程学模块化的机器设计，通过多种选择实现最大的灵活性

产品规格型号

轴数量　　　5轴

卧式／立式　立式

结构　　　　龙门式

加工材料　　用于铝, 用于钢材

主轴数量　　二机轴

应用　　　　用于切割机, 用于重型作业, 用于钛

其他特性　　高速, 高性能, 精准, 刚性, 大功率, 模块化

Y轴　　　　6,700 mm (264 in)

Z轴　　　　2,200 mm (87 in)

转速　　　　最少: 0 rpm (0 rad.min-1)；最多: 30,000 rpm (188,496 rad.min-1)

输出功率　　最少: 0 kW (0 hp)；最多: 150 kW (203.94 hp)

X轴进给速度　50,000 mm/min (33 in/s)

Y轴进给速度　50,000 mm/min (33 in/s)

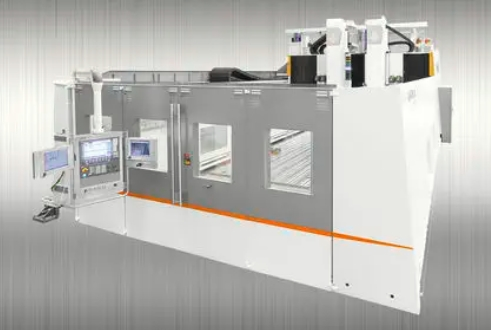

2、德国bavius型材5轴加工中心 GANTRY® HD

产品介绍

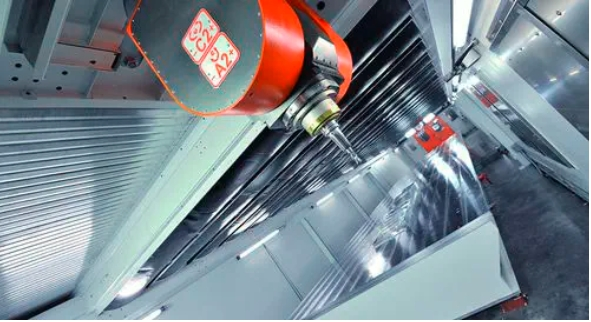

GANTRY HD的机床设计显然是为高动态的5轴联动加工和高速切削（HSC）铝等轻质合金量身定做的。

该加工中心带有高移动 Y型桥的加工中心在速度和精度方面都取得了最佳效果。

封闭式工作区和排气系统等选项为加工不同材料创造了理想的条件。

定制化

模块化的系统设计允许根据个人需求进行定制。

您可以根据自己的需要配置加工中心，并从丰富的模块目录中获益，例如，可以选择不同的工作台尺寸、Y型桥的数量、刀库配置和加工单元的数量。

Upper GANTRY加工中心的大型加工台为单个工件的最佳装夹提供了多种选择。

轻金属加工的最佳效果

高效的抽气系统和全封闭的工作区，为加工不同材料提供了理想的条件，可选

良好的人机工程学

可根据客户要求配置工作台尺寸、地面高度和夹持概念模块化的机器设计，通过许多选项实现最大的灵活性

咨询电话：13522079385

产品规格型号

轴数量　　　5轴

卧式／立式　立式

结构　　　　龙门式

加工材料　　用于铝

主轴数量　　二机轴

应用　　　　用于切割机, 用于汽车工业, 用于航空工业, 用于大型工件

其他特性　　铣刀, 高速, 高精度, HSC, 模块化

Y轴　　　　4,500 mm (177 in)

Z轴　　　　1,500 mm (59 in)

转速　　　　最多: 30,000 rpm (188,496 rad.min-1)；最少: 0 rpm (0 rad.min-1)

输出功率　　最多: 63 kW (85.66 hp)；最少: 0 kW (0 hp)

X轴进给速度　60,000 mm/min (39 in/s)

Y轴进给速度　60,000 mm/min (39 in/s)
