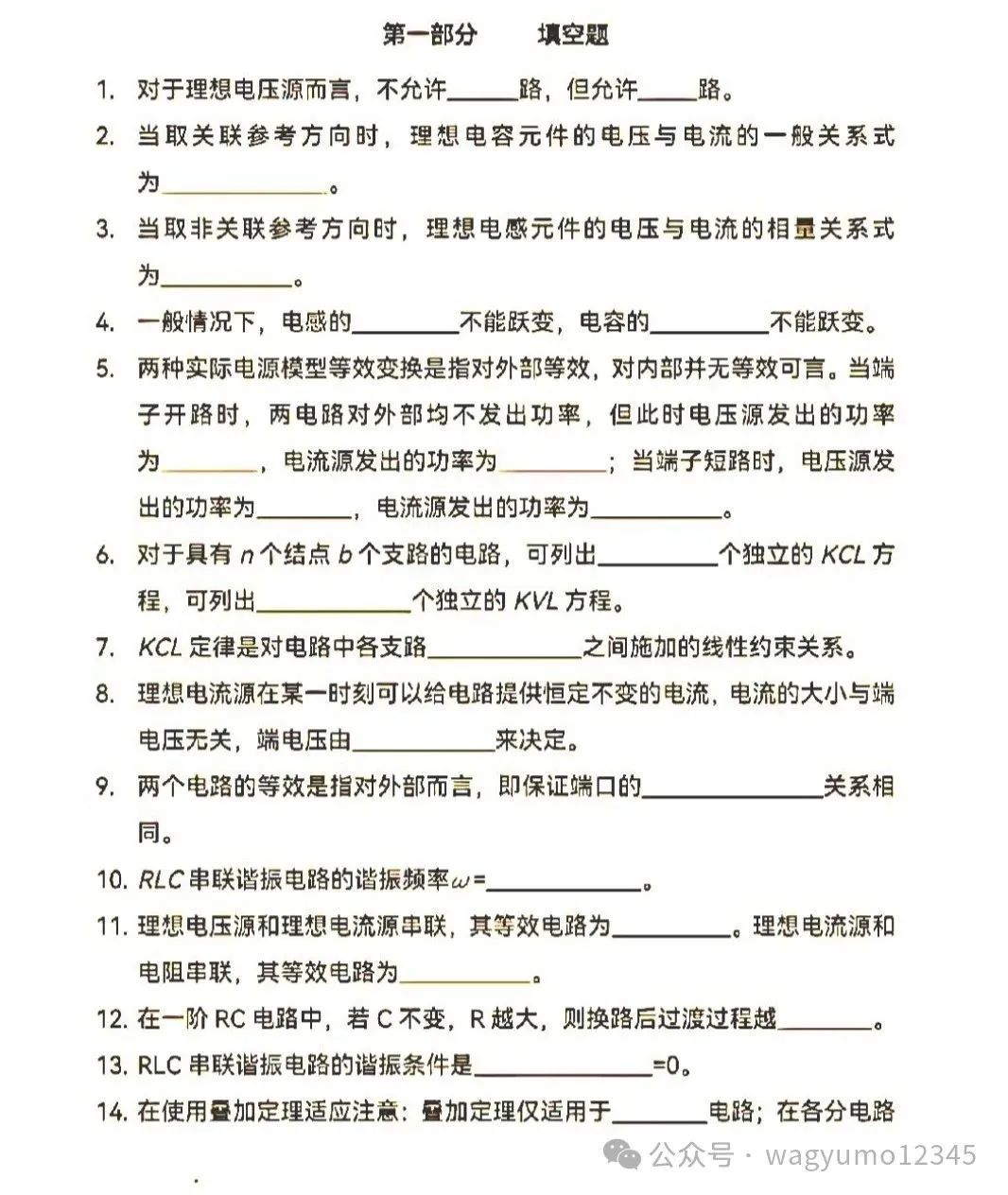

解析如下，

第一题，理想电压源不允许短路，理想电流源不允许开路。这个地方要和叠加定理，分清叠加定理中电压源置零是短路，电流源置零是开路。

第二题电容的电压和电流。i＝c du/dt

第三题是电感的向量表达形式, U＝–IjωL 要记住电压和电流要大写。

第四题一般情况下，电感的电流不发生突变，电容的电压不发生突变。

第五题，在戴维南模型中，当外电路开路时，经过电阻的电流为零，所以电压源发出的功率也为零。在戴维南模型中，当外电路短路时，经过电阻的电流等于电压比上电阻，所以电阻消耗的功率等于，电压的平方与电阻之比。

在诺顿模型中，当外电路开路时，经过电阻的电流为理想电流源的电流，所以电阻消耗的功率为电流的平方与电阻的乘积。在诺顿模型中，当外电路短路时，经过的电阻电流为零，此时，电阻处于被短路状态，所以吸收的功率也为零，也就是说理想电流源发出的功率也为零。

第六题n-1 b-n+1

第七题kcl定律是对电路中各支路电流之间的约束，kvl定律是对各支路之间电压之间的约束.

第八题，理想电流源输出的电流不变，其电压由外电路决定。

第九题等效的前提是具有相同的VCR;或者填电压与电流之间的关系，再或者填伏安关系.

第十题因为发生了串联谐振，也就是说电感的阻值和电容的阻值相等，即可推出ω＝1/√LC

第11题任意元件与理想电流源串联对外等效，为该电流源, 任意元件与理想电压源并联对外等效，为该电压源.

第12题，因为时间常数等于输入电阻与电容容值相乘..τ＝ RC

τ越大说明时间越长。

第13题，串联谐振。也就是说，它们之间的电压为零。并联谐振，也就是说，电流为零。

这里说的电压为零和电流为零，可不是电感与电容身上的电压和电流为零。说的是它俩之和为零。

第14题叠加定律只能用于线性电路，且功率不能叠加.
