1.纸幅面按尺寸大小可分为5种，图纸幅面代号分别为A0、A1、A2、A3、A4。图框右下角必须要有一标题栏，标题栏中的文字方向为与看图方向一致。
2.图线的种类有粗实线、细实线、波浪线、双折线、虚线、细点划线、粗点划线、双点划线等八类。
3.图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界线用细实线画出来，对称中心线和轴线用细点划线画出。虚线、细实线和细点划线的图线宽度约为粗实线的1/3。
4.比例是指图中图形尺寸与实物尺寸之比。
5.比例1：2是指实物尺寸是图形尺寸的2倍，属于缩小比例。
6.比例2：1是指图形尺寸是实物尺寸的2倍，属于放大比例。
7.在画图时应尽量采用原值比例的比例，需要时也可采用放大或缩小的比例，其中1：2为缩小比例，2：1为放大比例无论采用那种比例图样上标注的应是机件的实际尺寸。
8.图样中书写的汉字、数字和字母，必须做到字体工整，笔画清楚，间隔均匀，排列整齐，汉字应用长仿宋体书写。
9.标注尺寸的三要素是尺寸界限、尺寸线、尺寸数字。
10.尺寸标注中的符号：R表示圆半径，ф表示圆直径，Sф表示球直径。
11.图样上的尺寸是零件的实际尺寸，尺寸以毫米为单位时，不需标注代号或名称。
12.标准水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向应朝左。角度的尺寸数字一律按水平位置书写。当任何图线穿过尺寸数字时都必须断开。
13.斜度是指斜线对水平线的倾斜程度，用符号∠表示，标注时符号的倾斜方向应 与所标斜度的倾斜方向一致。所标锥度方向一致。
14.符号“∠1：10”表示斜度1：10，符号“ 1：5”表示锥度1：5。
15.平面图形中的线段可分为已知线段、中间线段、连接线段三种。它们的作图顺序应是先画出已知线段，然后画中间线段，最后画连接线段。
16.已知定形尺寸和定位尺寸的线段叫已知线段；有定形尺寸，但定位尺寸不全的线段叫中间线段；只有定形尺寸没有定位尺寸的线段叫连接线段。
17.主视图所在的投影面称为正投影面，简称正面，用字母V表示。俯视图所在的 投影面称为水平投影面，简称水平面，用字母H表示。左视图所在的投影面称为侧投影面，简称侧面，用字母W表示。
18.三视图的投影规律是，主视图与俯视图等长；主视图与左视图等高；俯视图与左视图等宽。
19.零件有长、宽、高三个方向的尺寸，主视图上能反映零件的长和高，俯视图上只能反映零件的长和宽，左视图上只能反映零件的高和宽。
20.零件有上、下、左、右、前、后六个方位，在主视图上只能反映零件的上，下，左，右方位，俯视图上只能反映零件的前，后，左，右方位，左视图上只能反映零件的上，下，前，后方位。
21.基本视图一共有三个，它们的名称分别是主视图，俯视图，左视图。
22.除基本视图外，还有仰视图，右视图和后视图三种视图。
23.按剖切范围的大小来分，剖视图可分为全剖视图、半剖视图、局部剖视图三种。
24.剖视图的剖切方法可分为全剖、半剖、局部剖、阶梯剖、组合剖五种。
25.剖视图的标注包括三部分内容：①表示剖切平面位置的符号（剖切线），并在 两端标有字母②表示投影方向的箭头③在剖视图上方注写有“×——×”字样。
26.省略一切标注的剖视图，说明它的剖切平面通过机件的对称平面进行剖切后而后画出的 。
27.剖面图用来表达零件的内部形状，剖面可分为实体部分和空心部分两种。
28.移出剖面和重合剖面的区别是：移出剖面-画在视图轮廓外面的剖面，重合剖 面-画在视图轮廓里面的剖面。
29.图样中的图形只能表达零件的结构形状，零件的真实大小应以图样上所标注的尺寸为依据。
30.标注尺寸的数字称为尺寸基础，机器零件长，宽，高三个方向上，每个方向至少有一个尺寸基准。
31.螺纹的五要素是螺纹牙型，直径，螺距，导程，线数，旋向。
32.只有当内、外罗纹的牙型，直径，螺距，线数，旋向一致时，他们才能互相旋合。
33.螺纹的牙型、直径、螺距都符合国家标准规定的称为标准螺纹；牙型不符合国家标准的称为非标准螺纹；牙型符合国家标准，但直径、螺距不符合国家标准的称为特殊螺纹。
34.外螺纹的规定画法是：大径用＿d＿＿＿表示，小径用＿d1＿表示，终止线用 粗 实线 表示。
35.在剖视图中，内螺纹的大径用＿D＿＿＿表示，小径用＿D1＿＿＿表示，终止 线用粗实线表示。不可见螺纹孔，其大径、小径和终止线都用粗实线表示。
36.常见的螺纹联接形式有螺栓连接、双头螺柱连接和螺钉连接。
37.常用键的种类有普通平键、半圆键、钩头楔键、花键。
38.圆柱齿轮按齿轮的方向可分为直齿、斜齿和人字齿。
39.齿轮轮齿部分的规定画法是：齿顶圆用粗实线绘制；分度圆用细点划线绘制；齿根圆用细实线绘制，也可省略不画。在剖视图中，齿根圆用粗实线绘制。
40.当零件所有表面具有相同的表面粗糙度要求时，可在图样右上角统一标注；当零件表面的大部分粗糙度相同时，可将相同的粗糙度代号标注在右上角，并在前面加注其余两字。
41.一张完整的装配图应具有下列四部分内容；①一组视图；②必要尺寸；③技术 要求；④零件序号和明细栏。
42.装配图中的尺寸种类有①规格尺寸②装配尺寸③安装尺寸④外形尺寸⑤其它 重要尺寸。

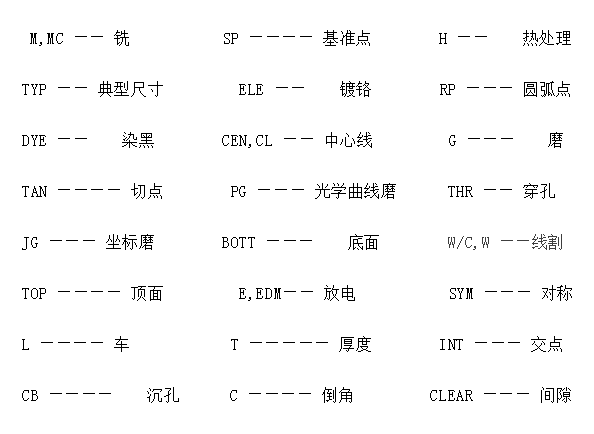

机械制图中常见的符号及意义：
| 直度-一个条件，一个面元素或轴是一条直线。 | ||
| 平整度-是条件，表面有所有的元素在一个平面。
| ||
| 圆度-描述条件对革命的表面（圆柱，圆锥，球）在所有点的表面相交的任何飞机。 | ||
| 圆柱度-描述了一个条件的旋转面，使所有的点面距离相等，一个共同的旋转轴。 | ||
| 线轮廓度-是条件允许量相同的剖面变化，醚单边或双边，沿着一条线元素的特征。 | ||
| 面轮廓度-是条件允许量相同的剖面变化，醚单边或双边，上表面。 | ||
| 周围标志-表明公差适用于所有周围的部分表面。 | ||
| 倾斜度-是表面，轴，或中线，这是从某一特定角度基准平面或轴。 | ||
| 垂直度-条件是表面，轴，或线，这是90度的基准平面或基准轴 | ||
| 平行度-一个表面，线，或轴，这是等距离的所有点，基准平面或轴。 | ||
| 位置公差-定义一个区域内的轴或中心平面的一个特点是允许不同的真正的（理论上精确）位置。 | ||
 | 同心度-描述在其中一个条件的2个或更多的功能，在任何组合，有一个共同的旋转轴。 | ||
| 对称度 -是一种状况，其中一个功能（或功能）是处理有关对称中心平面基准特征。 | ||
| 跳动-是复合偏离理想形式的一部分表面上通过革命旋转（360度）的一部分，在基准轴 | ||
| 全跳动-是同时复合控制所有表面元素在所有圆轮廓测量位置的部分是通过旋转360。
| ||
| 最大材料状态（三菱）-是条件的一部分功能其中包含的最高金额 材料在规定的极限尺寸。那就是：最小孔尺寸和最大轴尺寸。 | ||
| 最小材料状态（落马洲）-意味着条件的一部分功能的大小，其中也包含了最小（最低）的材料，例子，最大孔尺寸和最小轴径。它的对面是最大材料状态。 | ||
| 投影公差区-适用于孔内的销，螺栓，螺钉，等等，是插入。它控制孔的垂直度的程度的预测从洞，因为它涉及到交配的一部分清除。投影公差区延伸高于地面的部分功能的针的长度，螺栓，螺钉相对于其组装与交配的一部分。 | ||
| 切平面-切面显示。该标志被放置在特征控制框后表示宽容。 | ||
| 自由状态的变化-是一个用来描述失真部分去除后的部队在加工过程中的应用 | ||
| 直径-圆形特征时使用的显示领域的绘图或表明，宽容是针锋相对的当用在特征控制框架 | ||
| 基本尺寸-用来描述的确切尺寸，轮廓，方向或位置的一个特征。一个基本的层面总是与特征控制框架或基准目标。（理论上精确尺寸标准） | ||
| 参考尺寸-尺寸通常不容忍使用，仅供参考。它不适用于生产或检验业务。（辅助尺寸标准） | ||
| 基准特征-实际是用来建立一个基准组件特征. | ||
| 尺寸源-表示维源于飞机由短和三维表面的限制适用于其他表面 | ||
| |||
| 圆锥锥度-是用来表明锥度锥度。这个符号是始终显示垂直腿向左。 | ||
| 斜坡度-是用来表明坡平锥度。这个符号是始终显示垂直腿向左。 | ||
| 沉孔或锪平-是用来表示一个扩孔或空口平面。符号之前的尺寸的扩孔或空口平面，没有空间
| ||
| 埋头孔-是用来表示一个锪。符号之前的尺寸的锪没有空间。 | ||
| 深度-是用来表明，一方面适用于深度的特征。这个符号之前的深度值之间没有空间。 | ||
| 正方形-是用来表明，一个单一的尺寸适用于方形。符号之前的尺寸之间没有空间。 | ||
| 相同的地方-是用来与一个值显示的次数维度或特征是反复的绘制。 | ||
| 电弧长度-表明，维弧长度测量曲面轮廓。符号放在上面的维度。 | ||
| 半径-创建一个区域定义的弧（最大和最小半径）。零件表面必须躺在这个区域。 | ||
δ | 厚度 新代词（t） | ||
| 球面半径-之前的价值维度或耐受性。 | ||
EQS | 均布-平均分布到某各部位 | ||
| 球形直径公差值-前应在指定的公差值代表球区。此外，一个位置公差可能被用来控制的位置，一个球形特征相对于其他特征的一部分。符号为球形直径之前的尺寸大小的特征和位置公差值，表明一个球形公差带 | ||
| 控制半径-创造了一个宽容的定义双圆弧（最大和最小半径），切向相邻表面。其中一个控制半径是指定的，部分轮廓公差带内的月牙形必定是一个公平的曲线没有单位或逆转。此外，半径在所有点上的部分轮廓不应小于规定的最低限额也不大于最大限度。 | ||
C | 45°倒角 | ||
| 之间-表明一个外形公差适用于几个连续的功能，可以指定在外形公差的开始和结束。这些信件是参考使用符号（1994）或词之间的图纸发到早期版本的标准。 | ||
| 统计公差-是分配公差相关装配部件的基础上，统计（如装配公差等于平方根的平方和个别公差）。应用统计公差，公差个别组件可以增加或间隙配合的零件可减少。增加容忍或改进适合可能降低制造成本和提高产品的性能，但只应在适当的统计过程控制将被使用。因此，应考虑到指定所需的处长和/或血清或其他过程性能指数。 | ||
| |||
| 靶点显示的基准目标点三维位于直接表面的看法。 | ||
正面画出主视图，俯视图就画在它下边。
右边画着左视图，三个视图位置不能变。
主视俯视长对正，主视左视高平齐；
俯视左视宽相等，三个视图相联系。
平面平行投影面，整个投影原形现；
平面垂直投影面，投影结果变成线；
平面倾斜投影面，形状大小有改变。
物体表面图上见，每个线框都是面。
线框表示什么面？三图配合来分辨。
主视绘出长高面，俯视画出长与宽。
左边显示宽和高，它们各自有关连。
直线平行投影面，它的长短不会变，
直线倾斜投影面，它的长度有改变，
倾斜角度越大线越短，
直线垂直投影面一条直线变成点。
圆柱立着切一刀，剖口变成矩形面；
越近中心面越大，斜剖上下有变化。
剖切平面注意选，通过轴线对称面；
若要切口原形现，切面平行投影面。
剖开物体画后部，切口画上剖面线；
剖视一般要标注，逢中剖切不标注。
外形简单宜全剖，对称视图可半剖；
局部剖切很灵活，如果需要就可剖。
图中尺寸很重要，标注齐全不可少；
分析结构明制造，选好基准顺序标；
尺寸安排要醒目，方便看来容易找；
过细检查防差错，制造才能快又好。
CAD软件本领大，什么图形全能画；
直线正交画平直，直线斜画角度拉。
先输一点定起点，再输数据到终点；
先按 @ 输数据，再按＜把度数插。
要想画圆定直径，找准基点把 D插。
矩形图形最好画，快捷菜单矩形拿，
抓住基点输长度，然后再把宽度画。
上机画图心别荒，选定方案再动手；
上下左右均匀布，图面美观又结清。
先画边框后细分，上下左右顺序画；
看的见的绘实线，摸不着的画虚划。
剖面要画粗实线，剖面填充图案见；
绘完图形标尺寸，清楚全面不露边。
