当开关接通的时候，电源电压通过镇流器和灯管灯丝加到启辉器的两端。电流通过镇流器、启辉器和两端灯丝构成回路，启辉器两极闭合，两极间电压为零，辉光放电消失，管内温度降低；双金属片自动复位，两极断开。
在灯管两端高电压的作用下，由低电势端向高电势端运动。在加速运动的过程中，碰撞管内氩气分子，使之迅速电离。氩气电离生热，热量使水银产生蒸气，水银蒸气也被电离，发出强烈的紫外线。在紫外线的激发下，管壁内的荧光粉发出近乎白色的可见光。
1、未接线前的检查：用万用表检查断路器及开关是否接通断开良好。检查镇流器及灯管灯丝阻值是否正常。

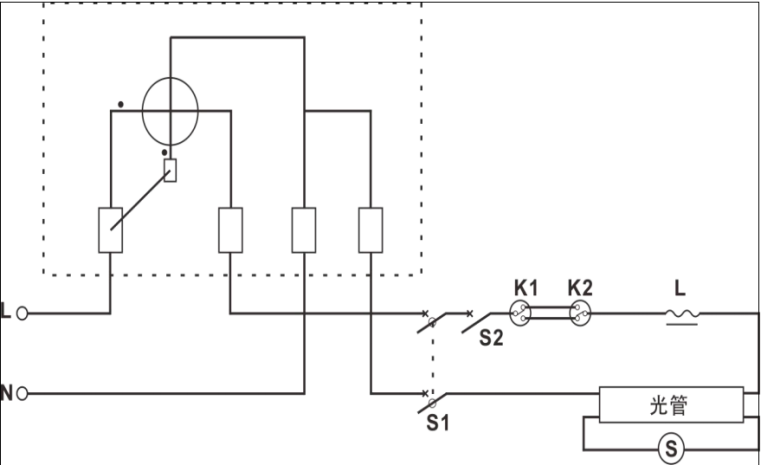

2、硬件接线：
（1）将单相电能表1、2端，断路器S1火线一侧，两个双控开关公共端，镇流器，灯管右灯丝一端依次串联后接到电源220V火线上，一定要记得把两个双控开关的2条控制线接好。
（2）将单相电能表3、4端，断路器S1零线一侧，左灯丝一端依次串联后接到电源220V零线上。
（3）把启辉器两端与灯管左右两端并联接线。
3、接完线之后的检查：
（1）把万用表的红黑表笔分别放到启辉器两端。
（2）合上断路器S1,合上分断路器S2,拨动开关K1或K2，K1或K2首先要能接通断开回路，然后要在接通状态下测得阻值为电能表，镇流器，两个灯丝阻值之和。
来源：技成培训网，作者：孟伟平，未经授权不得转载！
