互感器运行、巡视、检查知识问答:新老电工必学

日期：2024-02-26 20:41:15 来源：网络整理作者：本站编辑浏览：13 评论：0

一、互感器运行中有哪些规定?

(1)运行中的电流互感器二次侧不得开路，电压互感器二次侧不得短路。

(2)电流互感器允许在最大工作电流(比额定电流高10%)下连续运行，电压互感器允许在最高工作电压(比额定电压高10%)下连续运行。

(3)绝缘电阻的测量:6kV及以上电压互感器一次侧用1000~2500V兆欧表测量，其值不低于50M2;二次侧用1000V欧姆表测量，其值不低于1M2;电流互感器二次侧用1000V兆欧表测量，其值不低于1M;0.4kV电压互感器用500V欧姆表测量，其值不低于0.5MΩ。

(4)电压互感器停电时，应注意对继电保护、自动装置的影响，防止误动、拒动。

(5)两组电压互感器二次并列操作必须在一次并列情况下进行。

(6)新投入或大修后的可能变动的电压互感器必须核相；

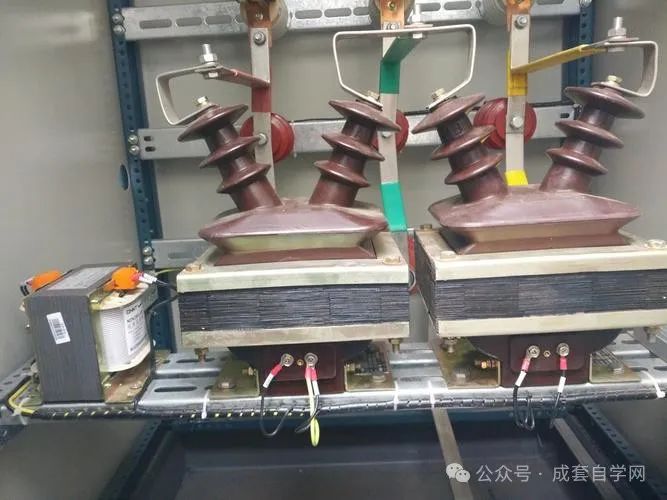

二、电压互感器的巡视和检查内容有哪些?

(1)电压互感器的油色、油位正常，本体应无渗漏油现象；

(2)瓷套应清洁、完整、无破损、无闪络放电痕迹

(3)高压侧引线和触点无过热、变色现象。

(4)电压互感器(或分压电容器)内部无放电声或其他噪声无臭味或冒烟。

(5)电压互感器端子箱内电压切换把手与二次快速开关位置应与运行方式一致。

三、电流互感器的巡视和检查内容有哪些?

(1)SF6电流互感器内SF6气体压力应无异常，检查压力值在0.4~0.45MPa之间，当压力降低到0.35MPa时应发出补气信号，已降低至0.3MPa时会发出操作闭锁信号。

(2)油浸式电流互感器的油色、油位正常，本体应无渗漏油现象。

(3)根据运行中的电流互感器的异常声音、振动情况、表计指接线端子的打火放电等现象，判断二次是否会有开路的可能。

(4)高压侧引线和触点无过热变色现象。

(5)检查电流互感器瓷套部分应清洁完整、无破损、无闪络放电痕迹。

(6)检查电流互感器二次侧接地线，应良好、可靠、无松动断裂。

(7)定期检查电流互感器的绝缘情况，对充油的电流互感器要定期取样化验油质情况。

(8)检查电流表三相指示值应在允许范围内，不允许过负荷运行。

四、互感器的验收项目有哪些?

1、互感器设备外观应完整无缺损:

2、油漆应完整，相序标志齐全正确。

3、瓷套清洁，油浸式互感器油标上下法兰螺钉紧固齐全，不渗油，油位指示应正常(油标式或指针式)。

4、安装应水平稳固，各部分螺钉齐全，接地良好，并列安装的互感器应排列整齐，同一组互感器的极性应一致。

5、顶端部位要有防止进水、防受潮的密封隔膜措施或带有金属膨胀密封器，密封良好，呼吸器畅通。

6、绝缘试验和油试验合格，并对330~500kV新装互感器进行局部放电试验，测试良好。

7、一次侧接线紧固，二次侧接线正确，符合运行要求;二次电缆合格，符合设计要求，敷设符合要求。

8、二次保护接地应良好。

9、电压互感器保护间隙的距离应符合要求；

10、特性试验符合计量、保护及自动装置的要求；

11、后台监控机的三相电压指示应正确；

电气爱好者阅读排行榜，上榜者均有福利

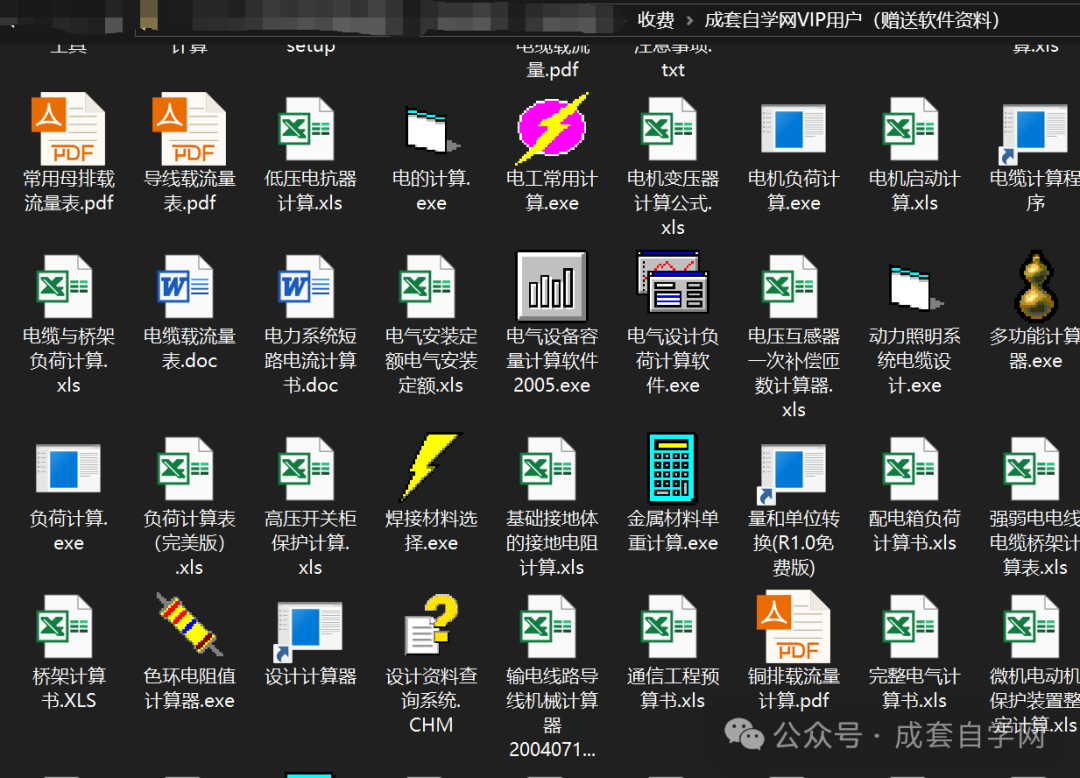

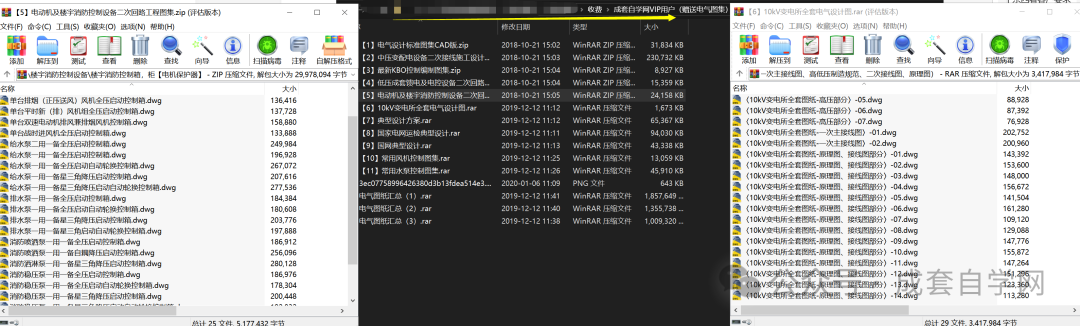

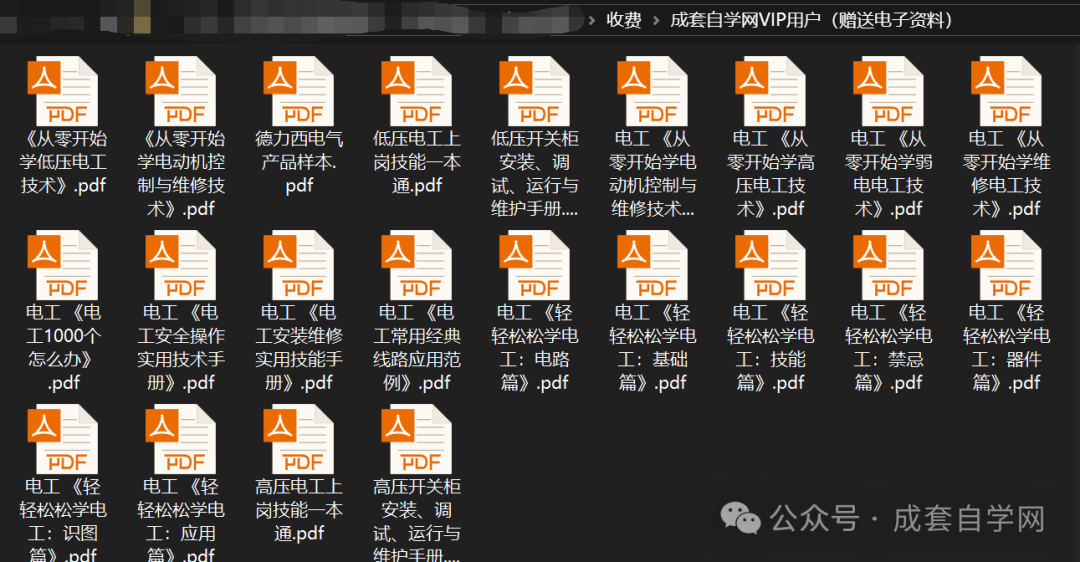

感恩关注《成套自学网》微信公众号发展的各位粉丝朋友，经过微信公众号平台数据分析推荐，从2024年开始，咱们每周通过微信公众号发布：阅读排行在前九位的朋友，针对这九位爱好阅读的朋友，由成套自学网赠送电子版的资料一套，同等实物累计价值千元；包括电子版资料、图集、电气应用软件、仿真软件

针对排行前三位的朋友，赠送价值5000元《高低压电气综合技术直播课》前十五节课的上课权限；

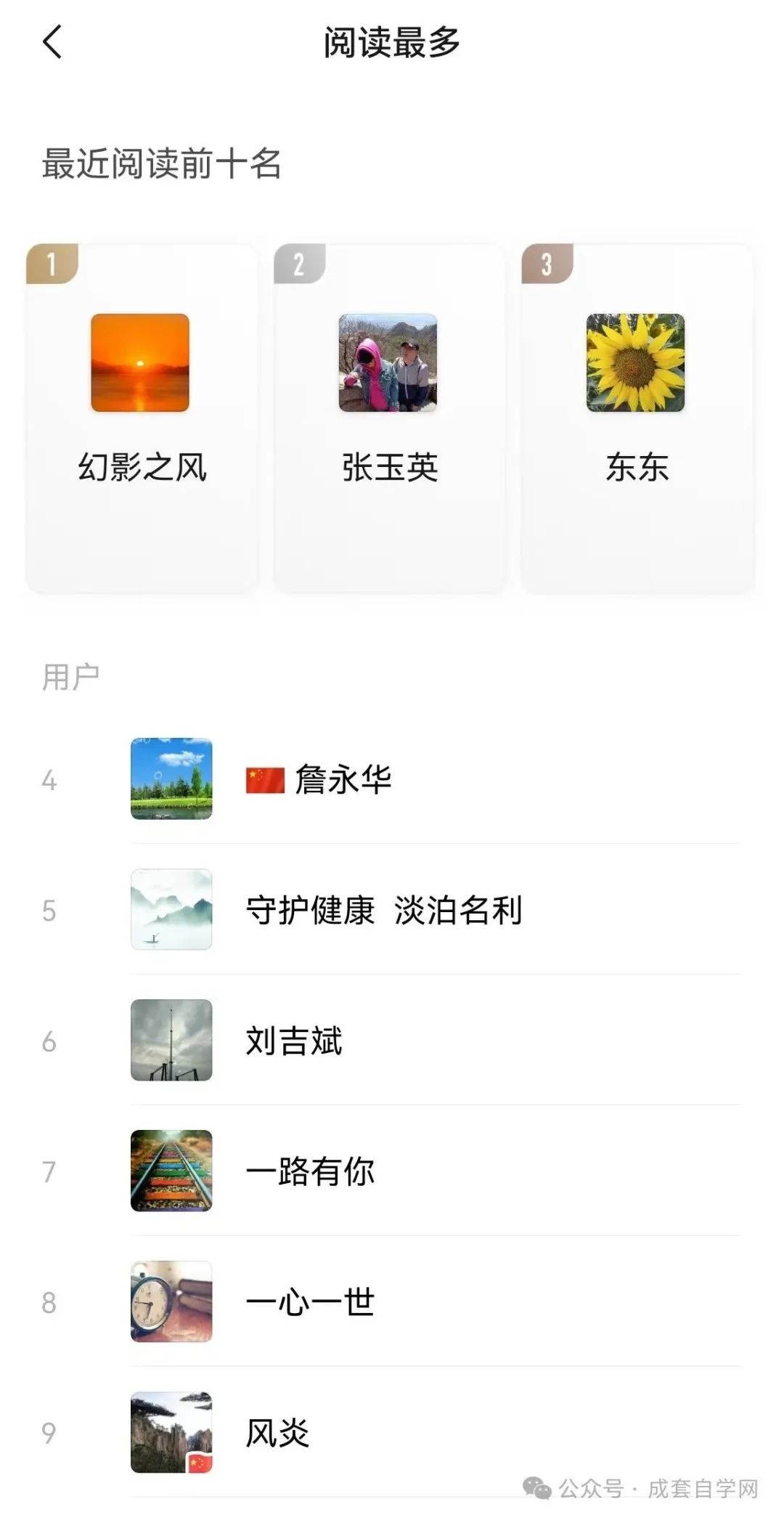

以下是中奖者名单，是上周中奖名单，请看到本文的朋友，通过微信公众号留言：领奖，获取领奖方式；本文有效期仅限一周内有效：2024.2.26开始
