商务合作：13115956792（微信同号）
低温型活性染料的实用性能,与中温型活性染料相比,有什么不同?
低温型活性染料,属于乙烯砜型染料。与中温型活性染料相比,对染色条件的要求有两大不同。

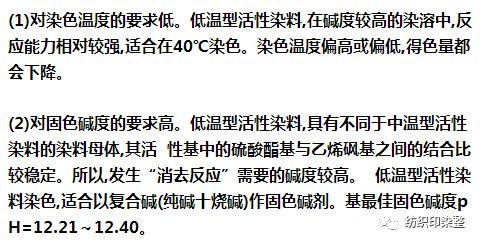

注:纯碱的碱性较弱,pH值较低(纯碱20g/L,pH=11)。显然并不适合低温型活性染料作固色碱剂。以纯碱固色,即使将固色温度提高到50℃(得色量相对最高),其得色深度依然无法达到复合碱40℃固色的水平。
低温型活性染料与中温型活性染料相比,在染色性能上有两大优点:

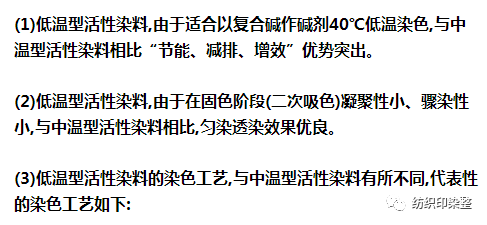

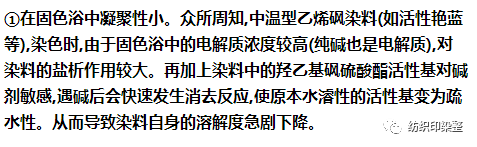

因此,在食盐纯碱共存的固色浴中,染料的凝聚现象显著甚至严重。
而低温型活性染料染色时,由于采用复合碱(纯碱5g/L+烧碱1~1.5g/L)作碱剂,电解质的混合浓度低,对染料的盐析作用较小。加之低温型活性染料的活性基,消去反应的发生比较缓慢,对染料自身溶解度的影响相对温和。所以,在固色浴中,没有明显的凝聚现象,几乎不会因染料过度凝聚而产生质量问题。

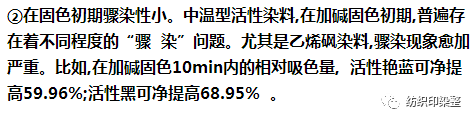

原因是:加碱后染液由中性变为碱性,染料中的羟乙基砜硫酸活性基,会迅速发生消去反应,变为带双键的乙烯砜基。一来染料的直接性当即提高,使吸色大幅度加快;二来染料的反应性立即强化,染料一纤维间的固着反应迅即发生,从而使染料原有的吸色平衡被打破,促使染料快速二次上染。当然,碱剂的加入,使染液中电解质的混合浓度陡然提高,促染作用加大,对染料的“骤染”也起着一定的促进作用。
低温型活性染料与中温型活性染料不同,在加碱固色初期,染料的骤染程度很小。
低温型活性染料在固色阶段的二次吸色速率相对平稳,骤然上色现象不突出。比如,在加碱固色10min内的相对吸色量(S值),仅净提高30%左右(中温型活性染料,一般要净提高40%以上)。主要原因是:低温型活性染料,具有与其他乙烯砜染料不同的染料母体,母体的结构特征,提高了羟乙基砜硫酯活性基中砜基与硫酸酯基之间的结合稳定性,在碱性浴中,硫酸酯基的消去反应进行得比较和缓。因而,消除了活泼的砜基短时间内大量生成而引发的瞬间上色现象。
从以上可知:
①染色用料:
②染色工艺
a.普通染色法。该法比较适合染中浅色泽

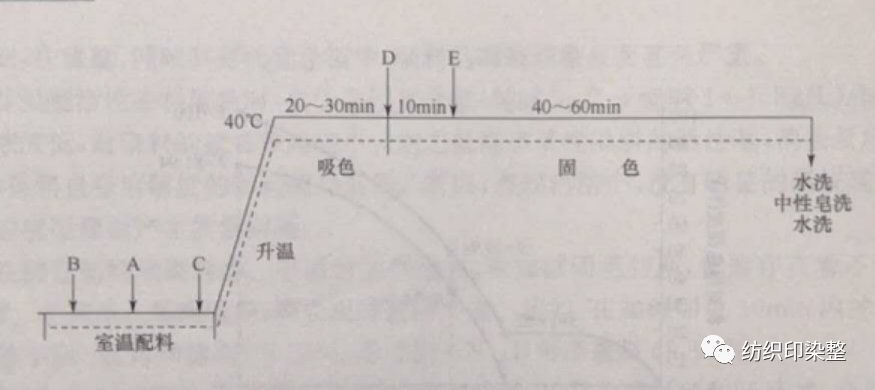

工艺模式如下:
b.预加碱染色法。该法比较适合染中深色泽。

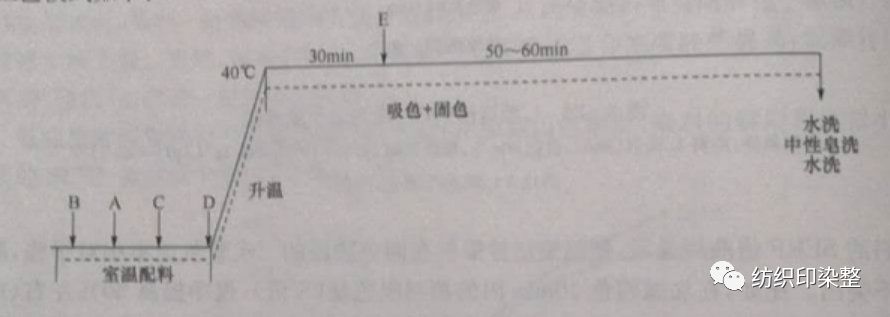

工艺模式如下：
