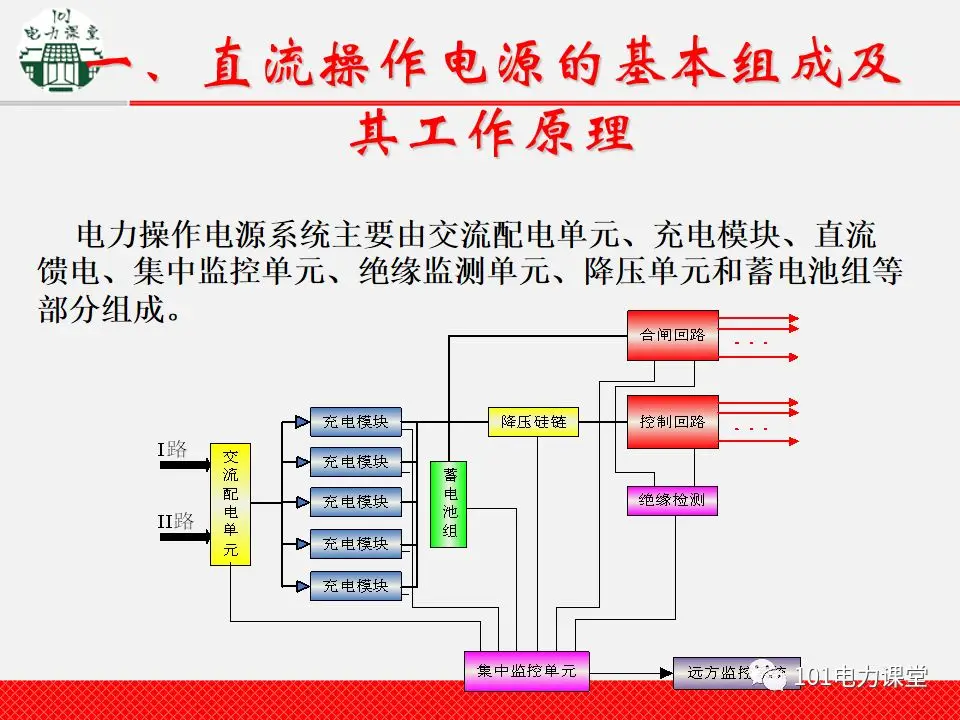

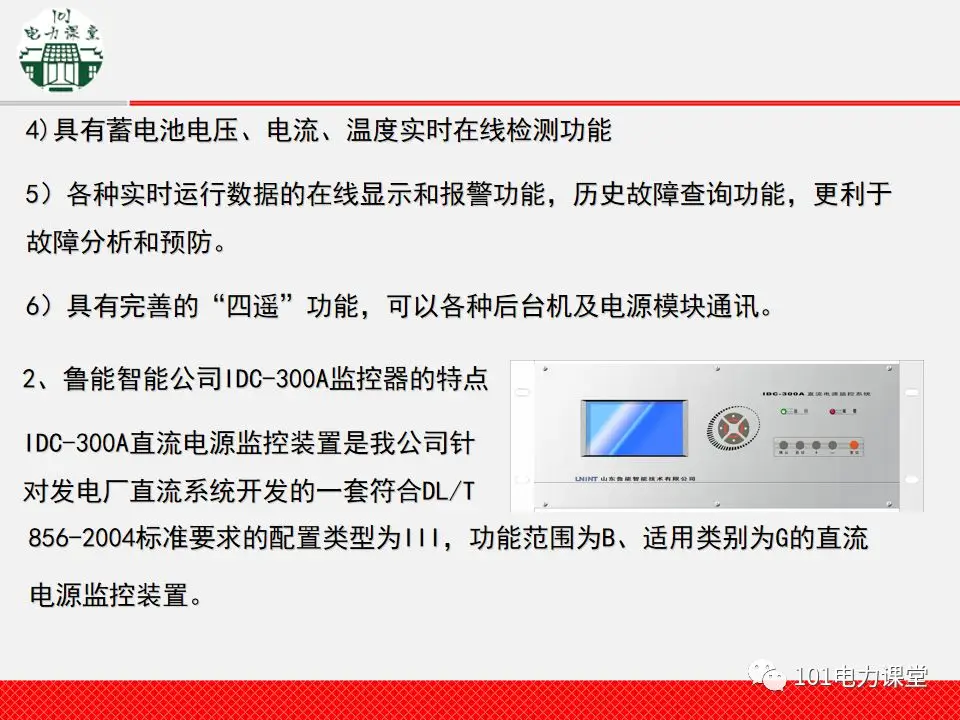

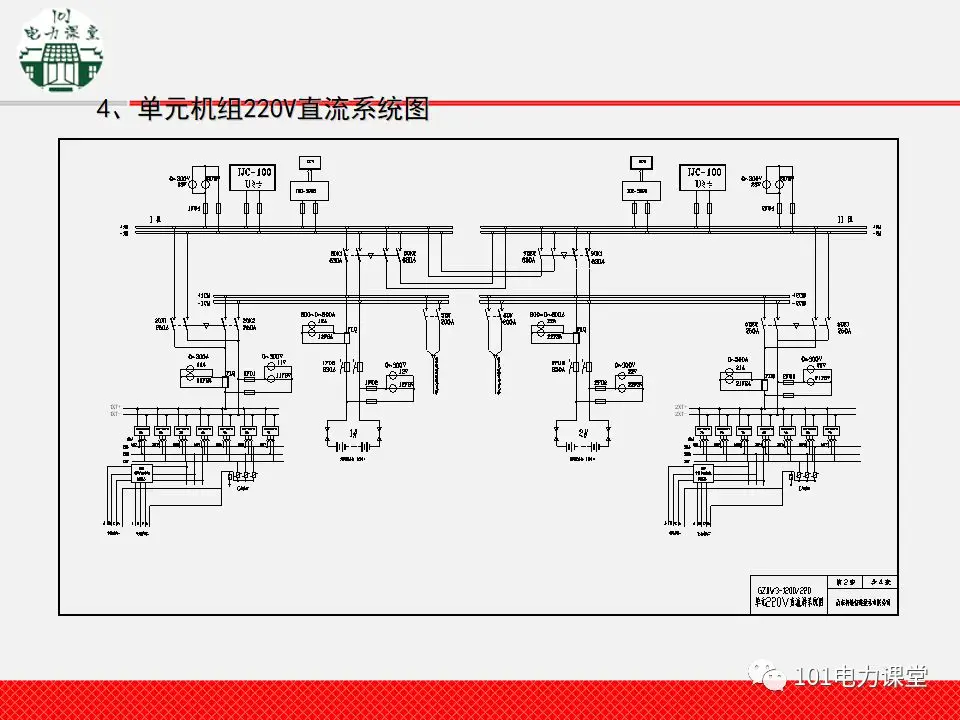

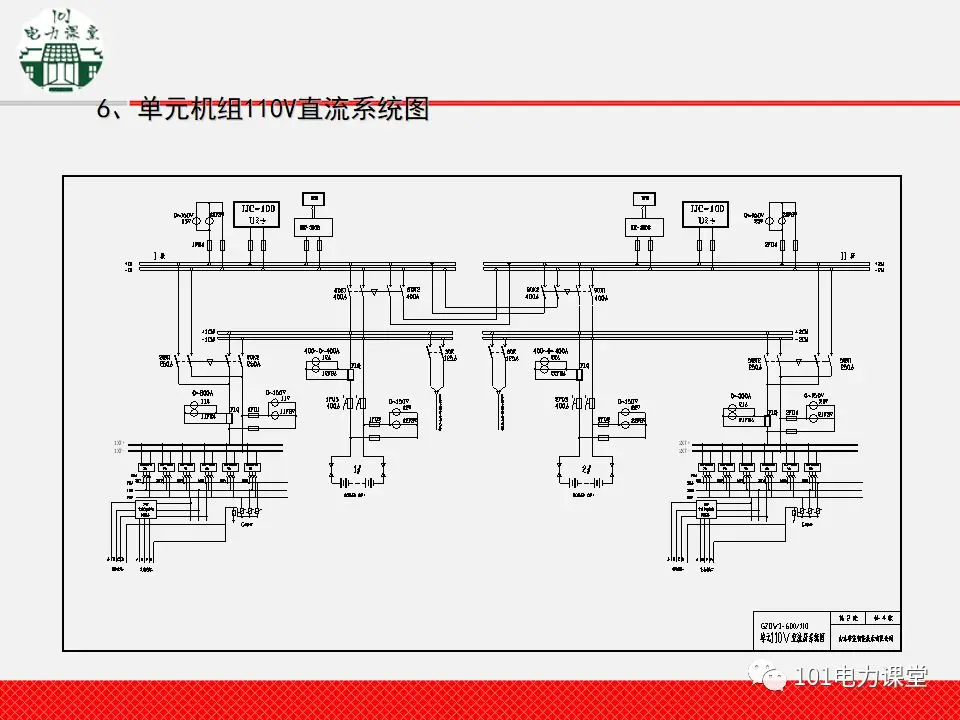

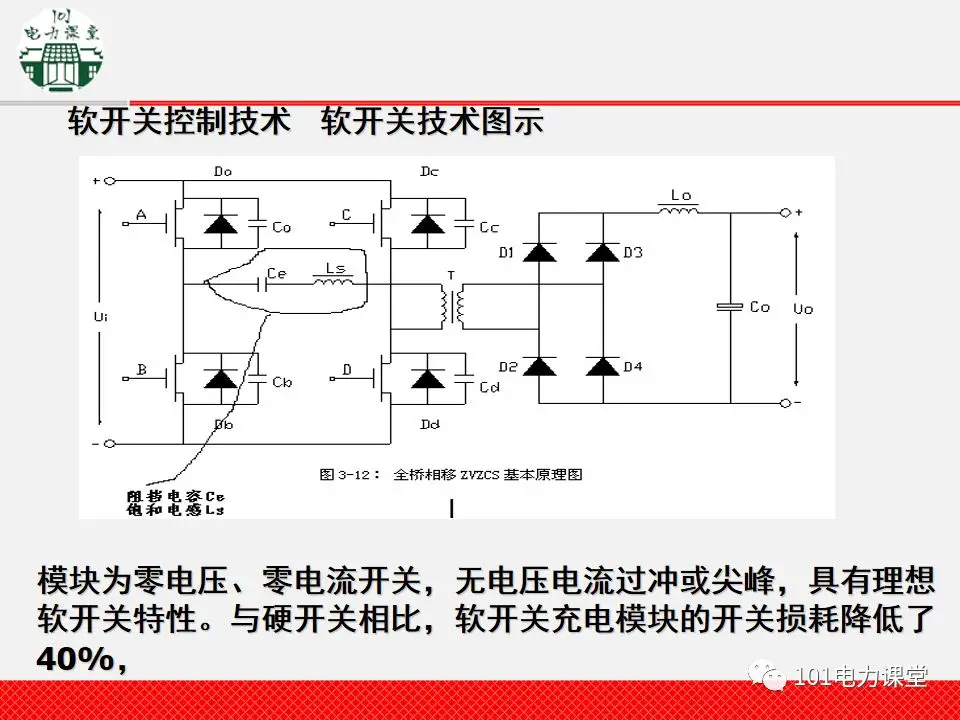

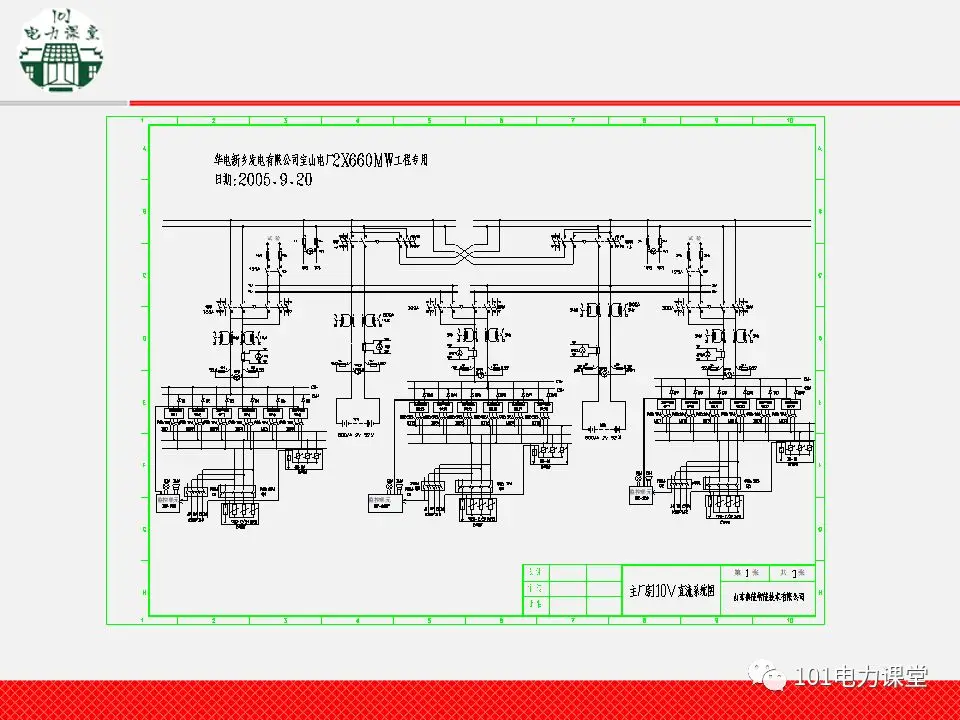

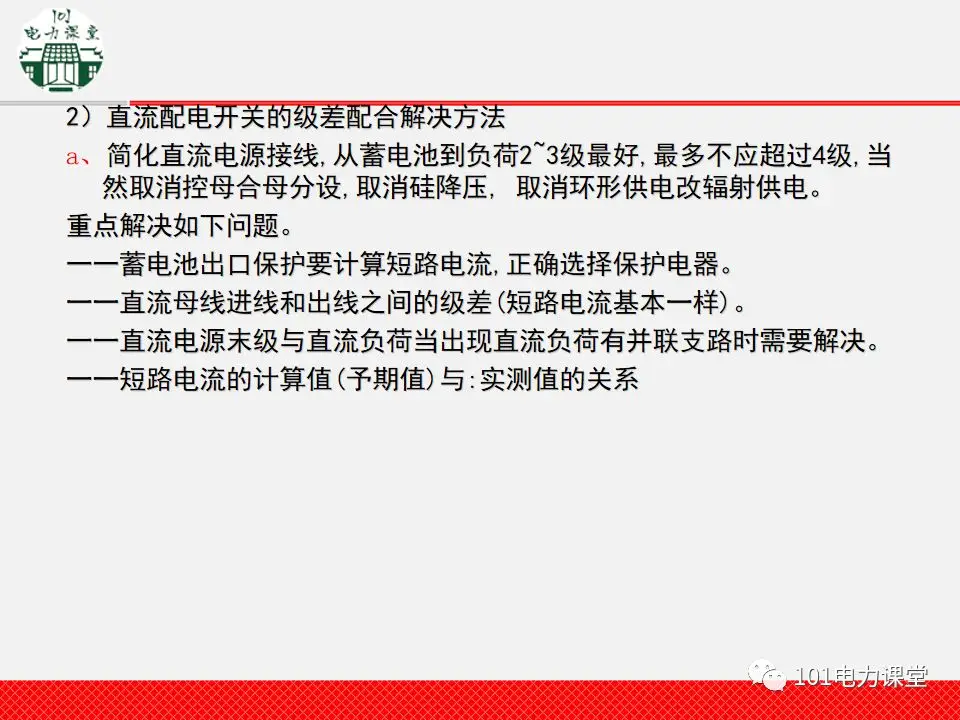

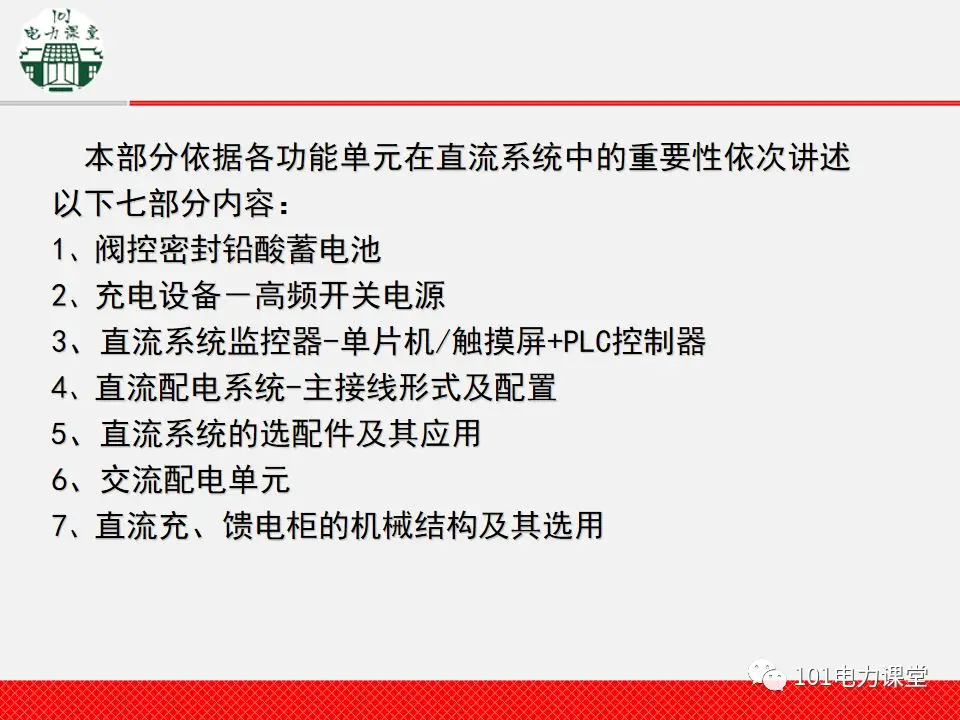

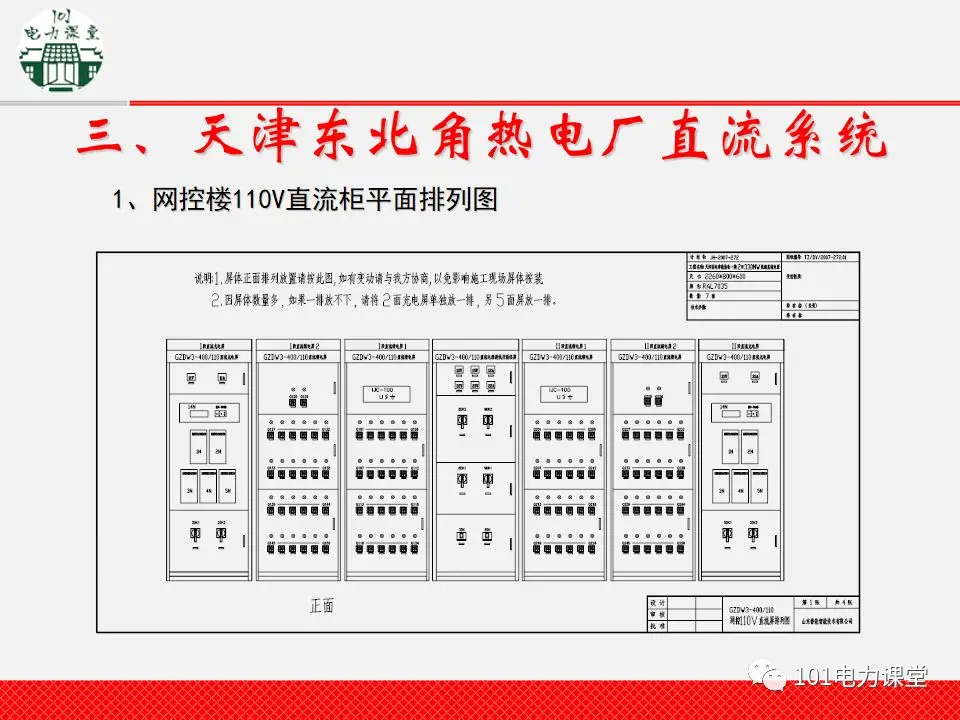

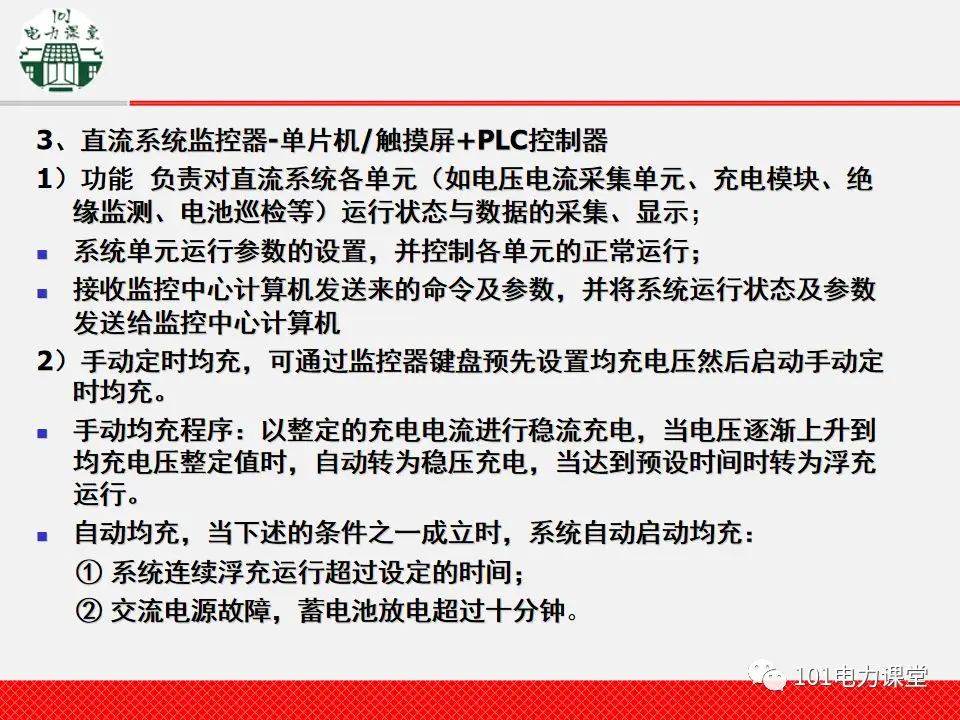

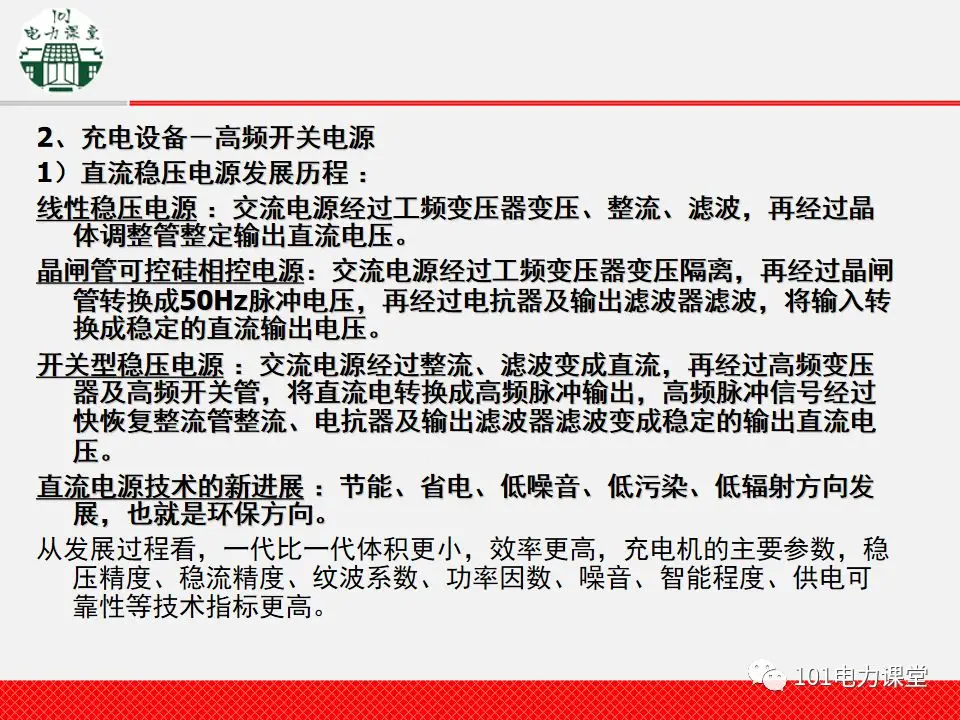

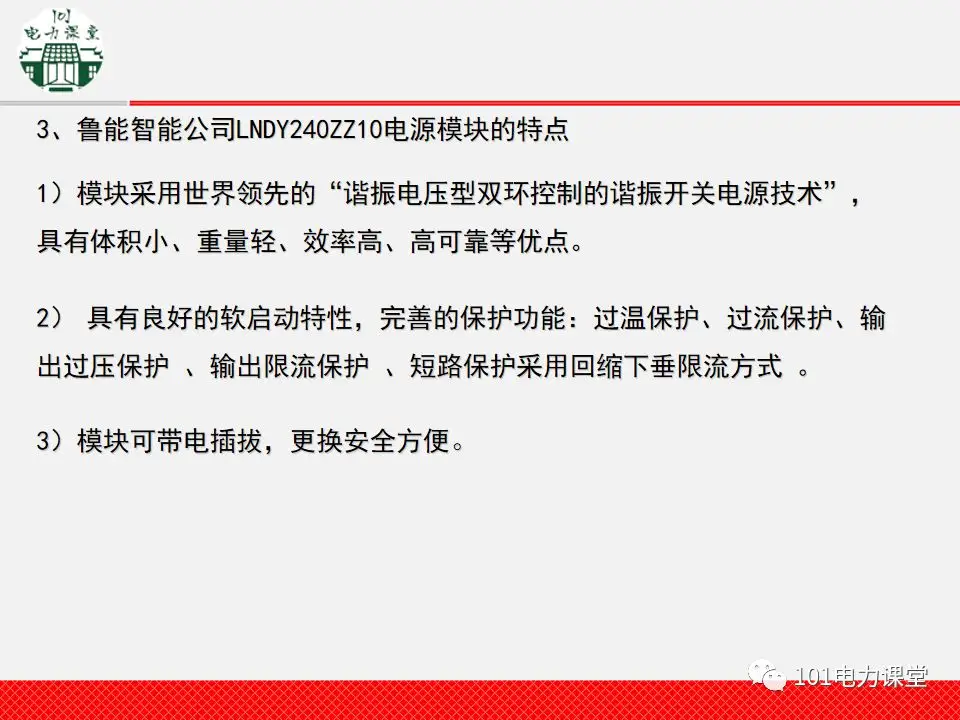

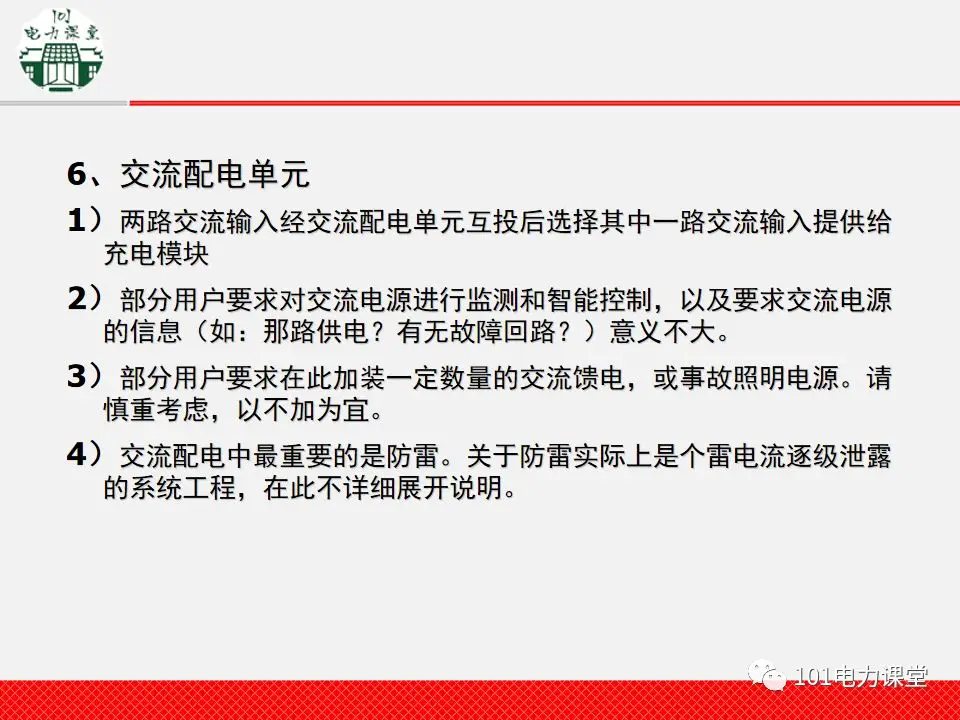

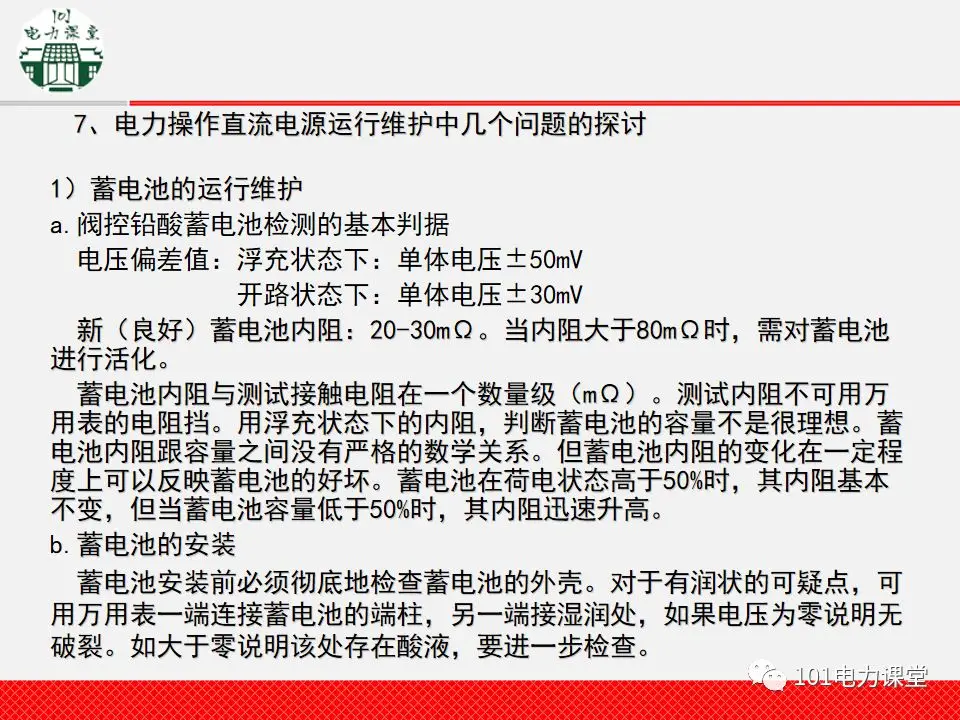

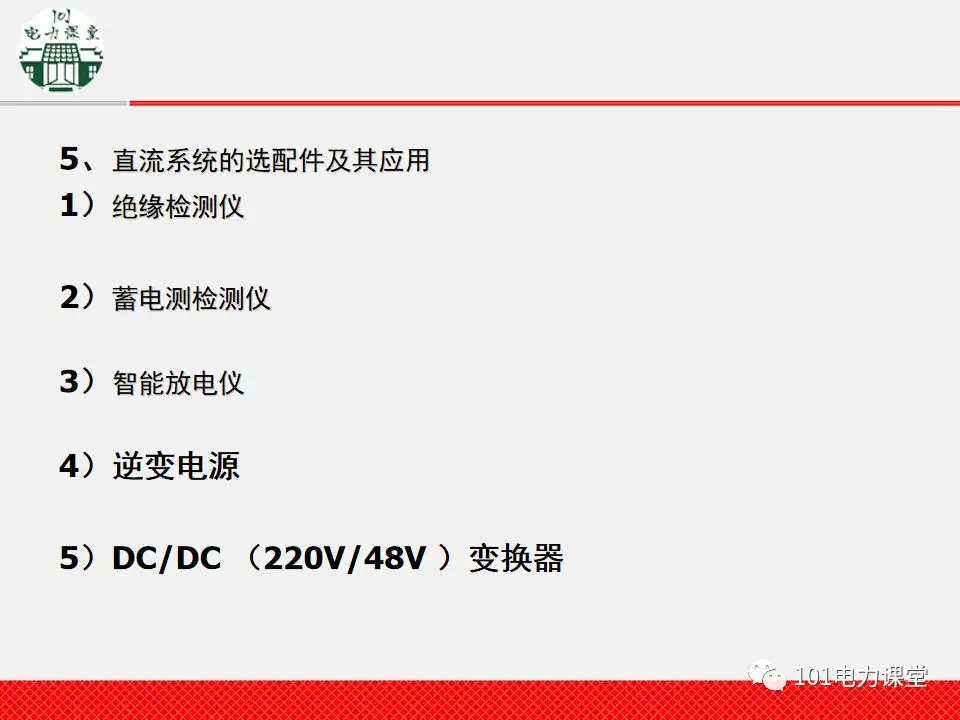

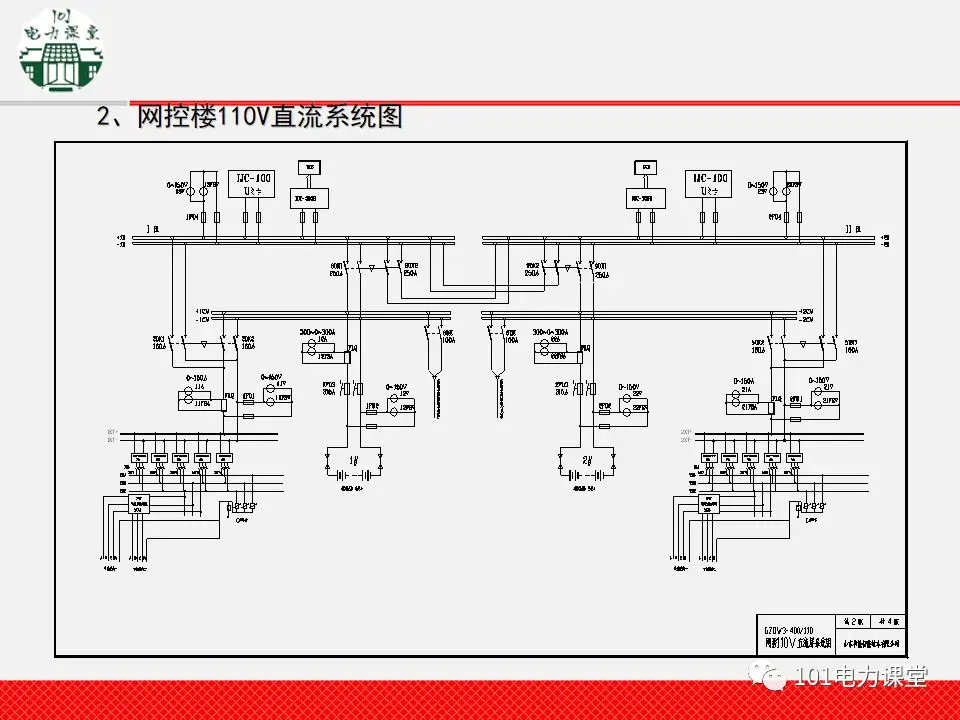

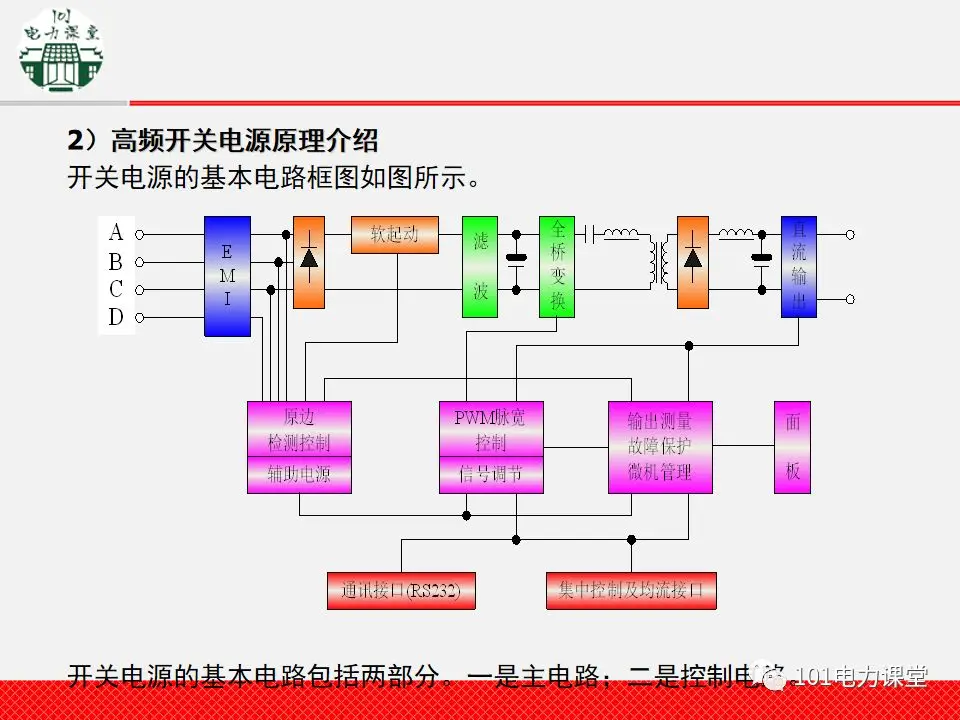

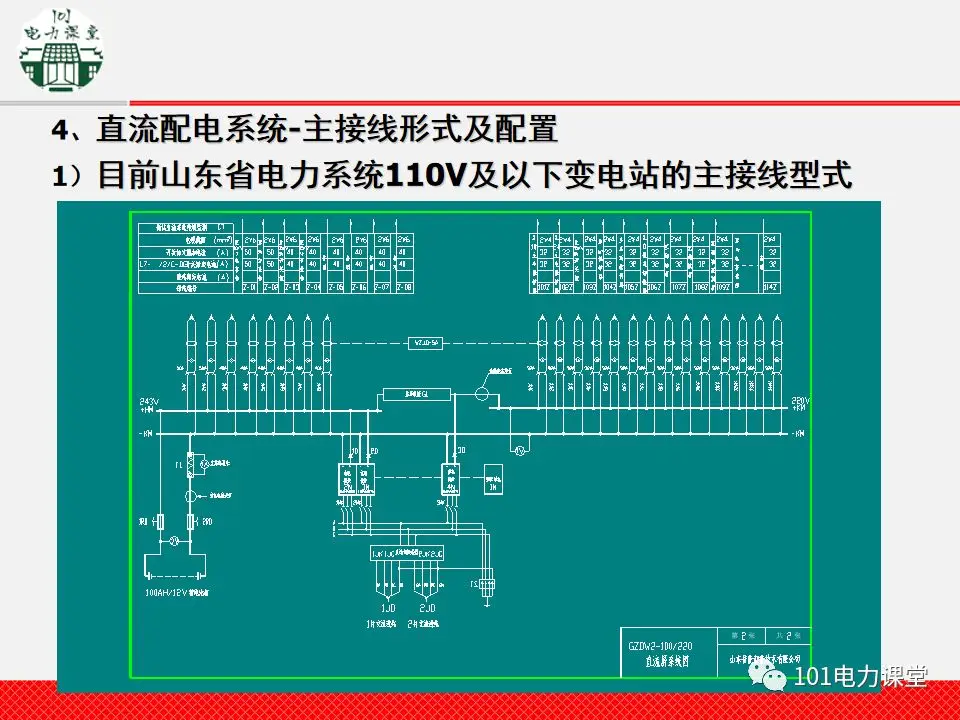

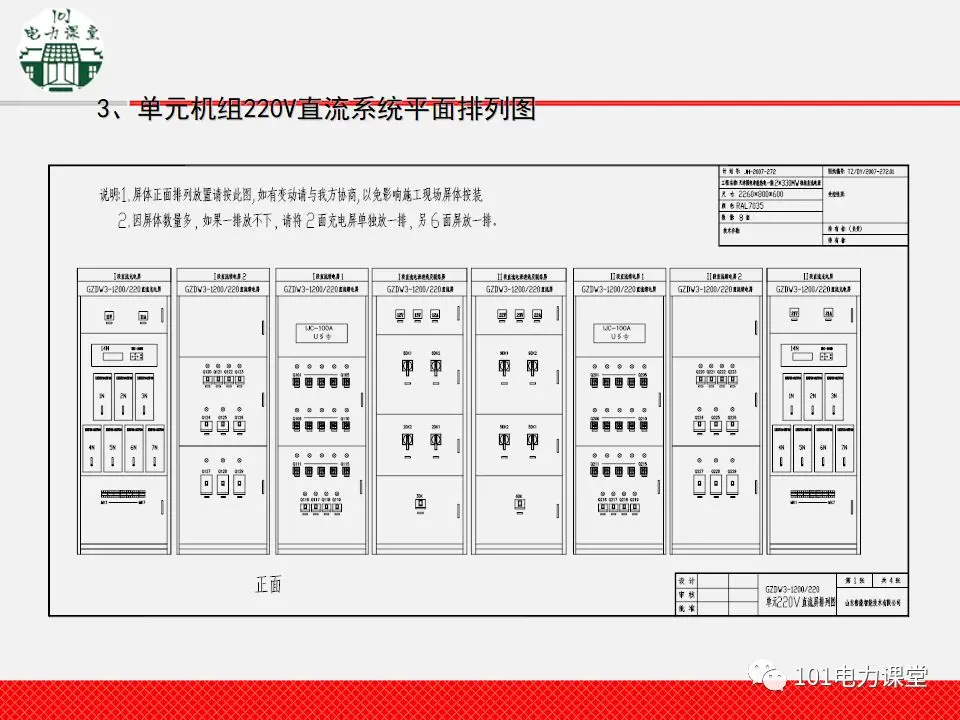

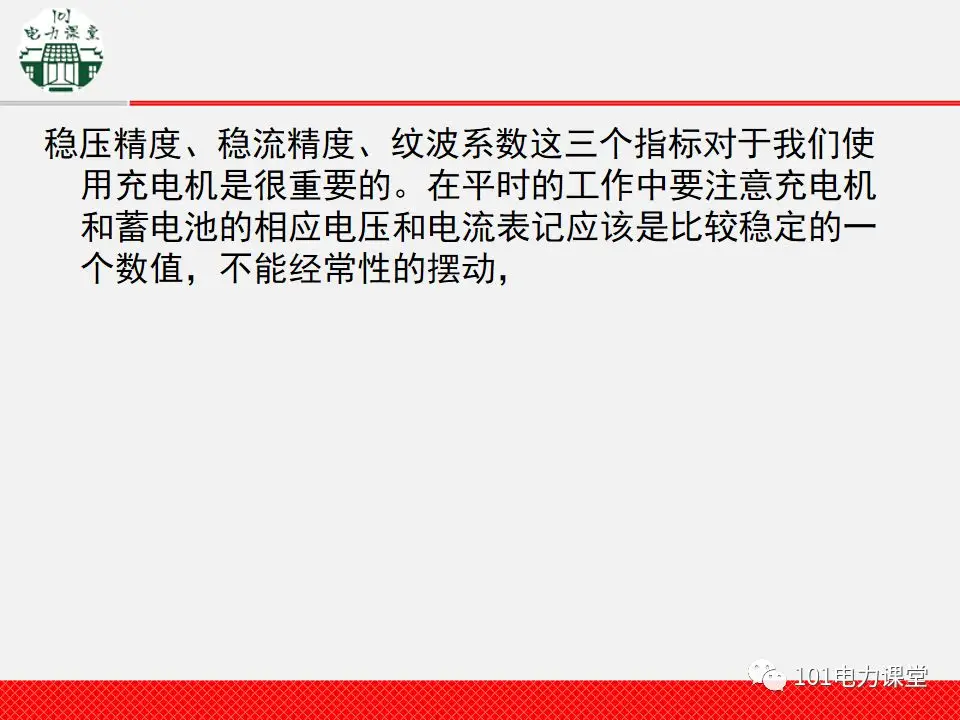

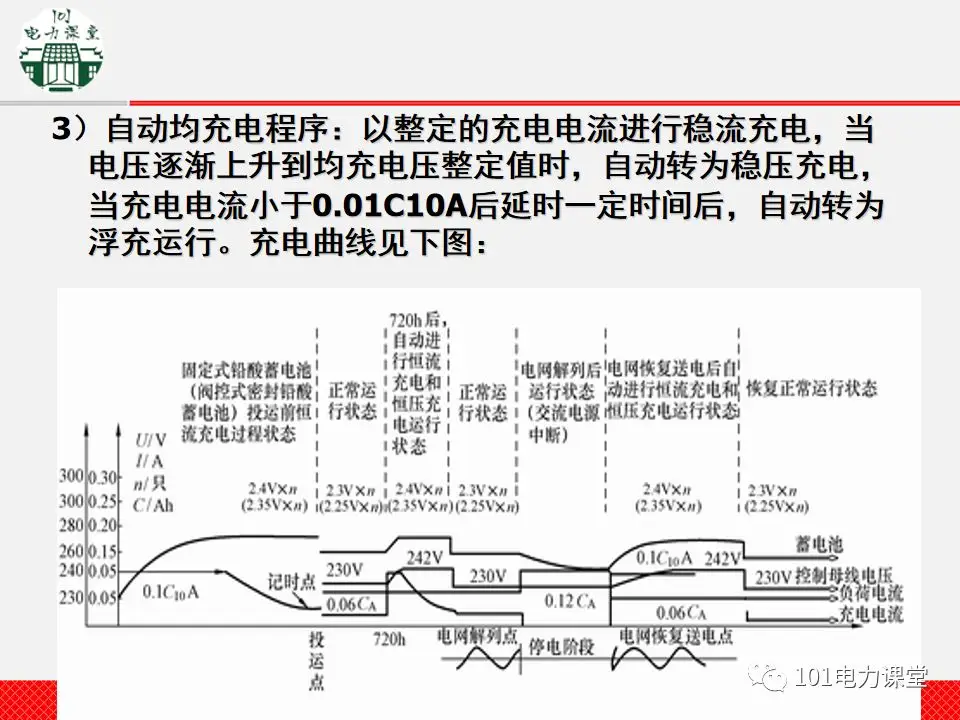

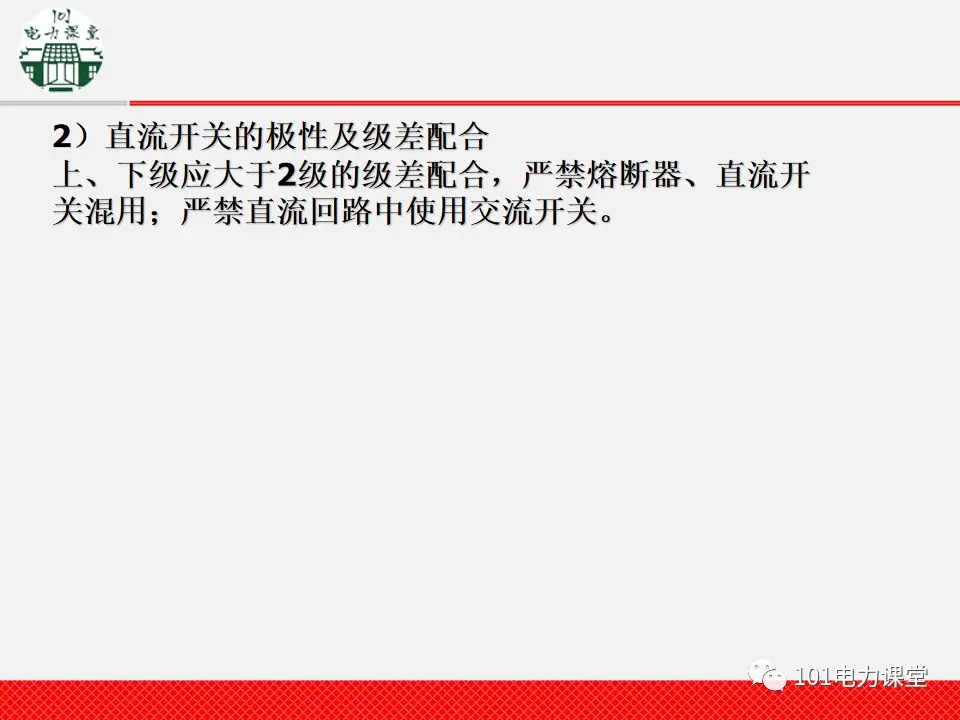

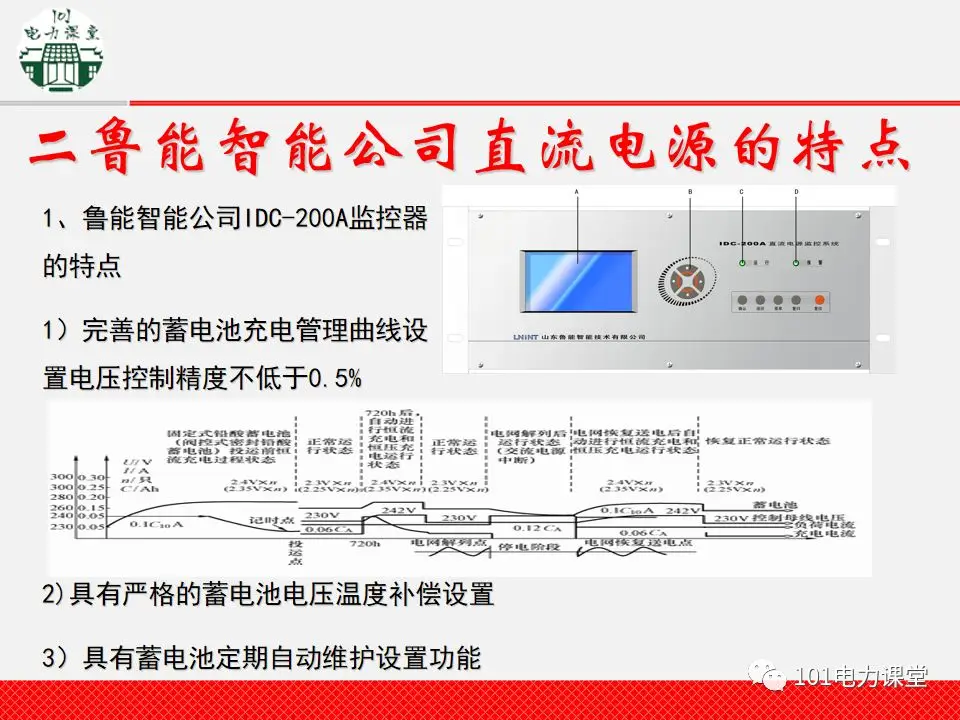

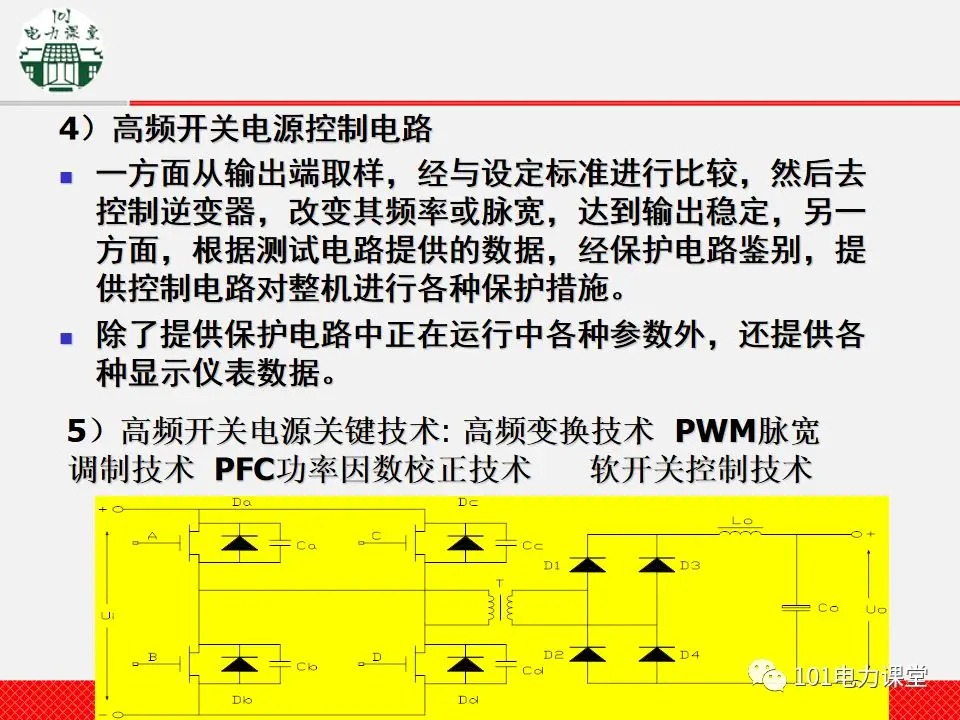

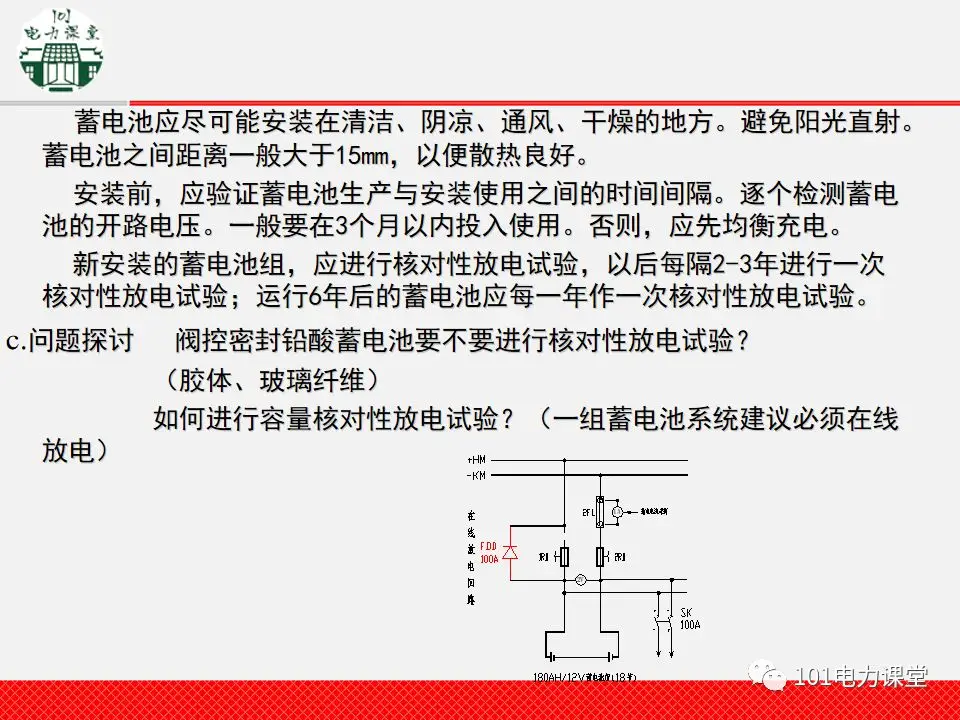

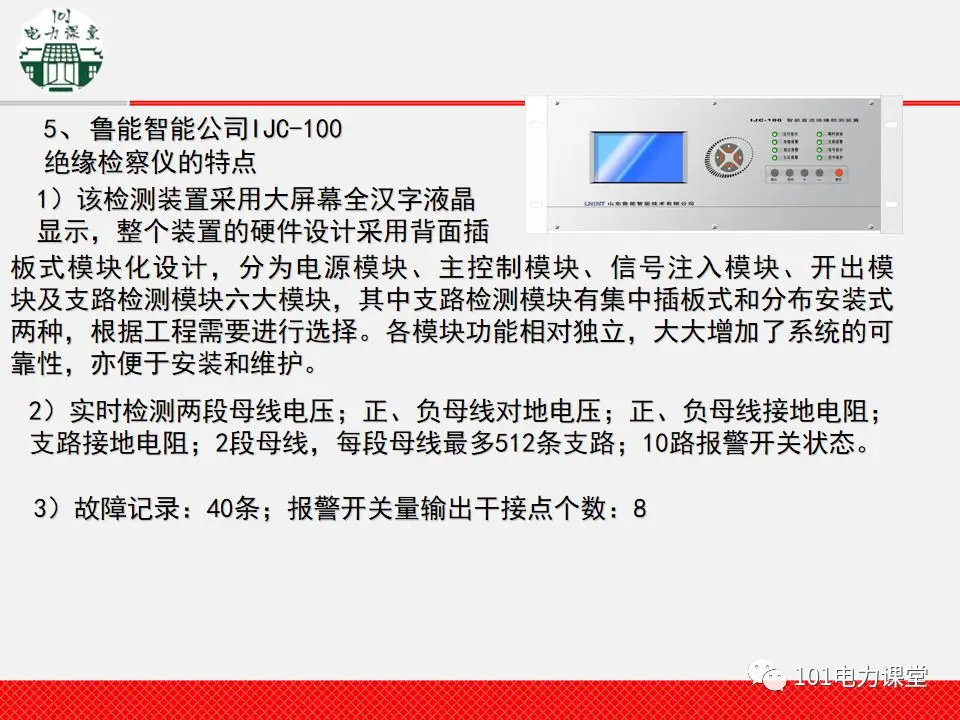

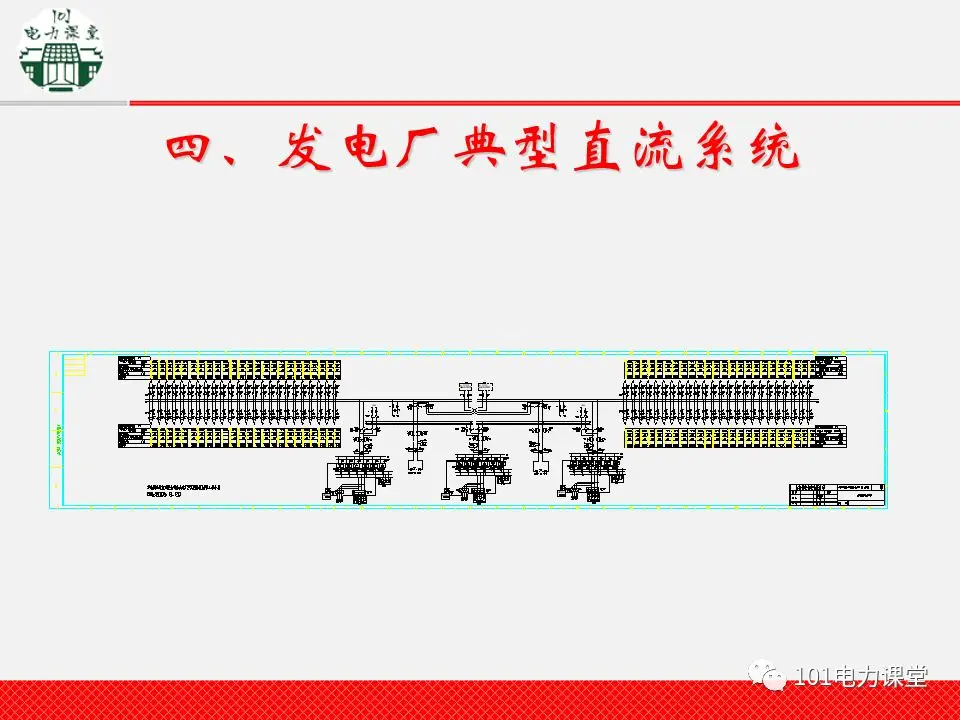

《电工》职业技能等级证书考试学习:交流电与交流电路!直流操作电源组成及其工作原理!电路、基尔霍夫定律、理想电压源与理想电流源知识

【电工】

职业技能等级证书考试学习电工知识

• 电流的参考方向可以任意指定，分析时：若参考方向与实际方向一致，则i>0，反之i0。
• 电压的参考方向也可以任意指定，分析时：若参考方向与实际方向一致，则u>0反之u0。


• 支路：是电路的一个分支。
• 结点：三条(或三条以上)支路的联接点称为结点。
• 回路：由支路构成的闭合路径称为回路。
• 网孔：电路中无其他支路穿过的回路称为网孔。

• 定义：任一时刻，流入一个结点的电流的代数和为零。或者说：流入的电流等于流出的电流。
• 表达式：i进总和=0 或：i进=i出。
• 可以推广到一个闭合面。

• 定义：某点的电位等于该点到电路参考点的电压。
• 规定参考点的电位为零。称为接地。
• 电压用符号U表示,电位用符号V表示
• 两点间的电压等于两点的电位的差 。
• 注意电源的简化画法。


• 不论负载电阻的大小，不论输出电流的大小，理想电压源的输出电压不变。理想电压源的输出功率可达无穷大。
• 理想电压源不允许短路。

• 不论负载电阻的大小，不论输出电压的大小，理想电流源的输出电流不变。理想电流源的输出功率可达无穷大。
• 理想电流源不允许开路。

• 理想电压源与理想电流源串联时，电路中的电流等于电流源的电流，电流源起作用。
• 理想电压源与理想电流源并联时，电源两端的电压等于电压源的电压，电压源起作用。

• 理想电压源与电阻并联，可将电阻去掉(断开)，不影响对其它电路的分析。
• 理想电流源与电阻串联，可将电阻去掉(短路)，不影响对其它电路的分析。

• 实际的电压源可由一个理想电压源和一个内电阻的串联来表示。
• 实际的电流源可由一个理想电流源和一个内电阻的并联来表示。

1. 电路中有b条支路，共需列出b个方程。
2. 若电路中有n个结点，首先用基尔霍夫电流定律列出n-1个电流方程。
3. 然后选b-(n-1)个独立的回路，用基尔霍夫电压定律列回路的电压方程。


• 把负载电阻断开，把二端网络内的电源去掉(电压源短路，电流源断路)，从负载两端看进去的电阻，即等效电源的内电阻R0。
• 把负载电阻断开，求出电路的开路电压UOC。然后，把负载电阻短路，求出电路的短路电流ISC，则等效电源的内电阻等于UOC/ISC。


• 换路前，电容无储能时，Uc(o+)=0。换路后，Uc(o-)=0，电容两端电压等于零，可以把电容看作短路。
• 换路前，电容有储能时，Uc(o+)=U。换路后，Uc(o-)=U，电容两端电压不变，可以把电容看作是一个电压源。
• 换路前，电感无储能时，IL(o-)=0。换路后，IL(o+)=0，电感上通过的电流为零，可以把电感看作开路。
• 换路前，电感有储能时，IL(o-)=I。换路后，IL(o+)=I，电感上的电流保持不变，可以把电感看作是一个电流源。根据以上原则，可以计算出换路后，电路中各处电压和电流的初始值。

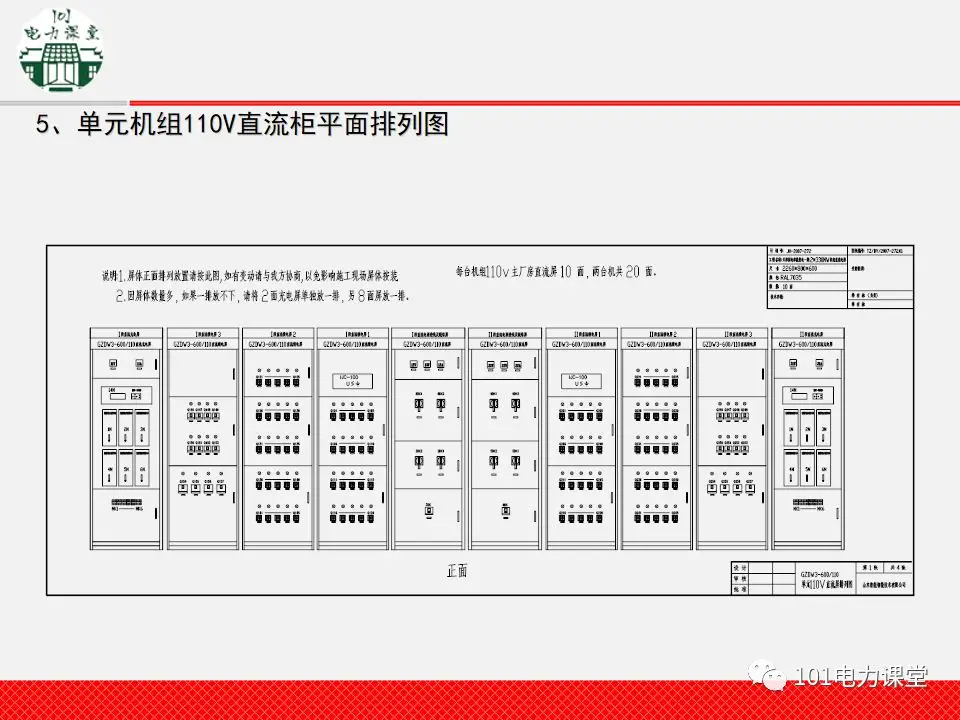

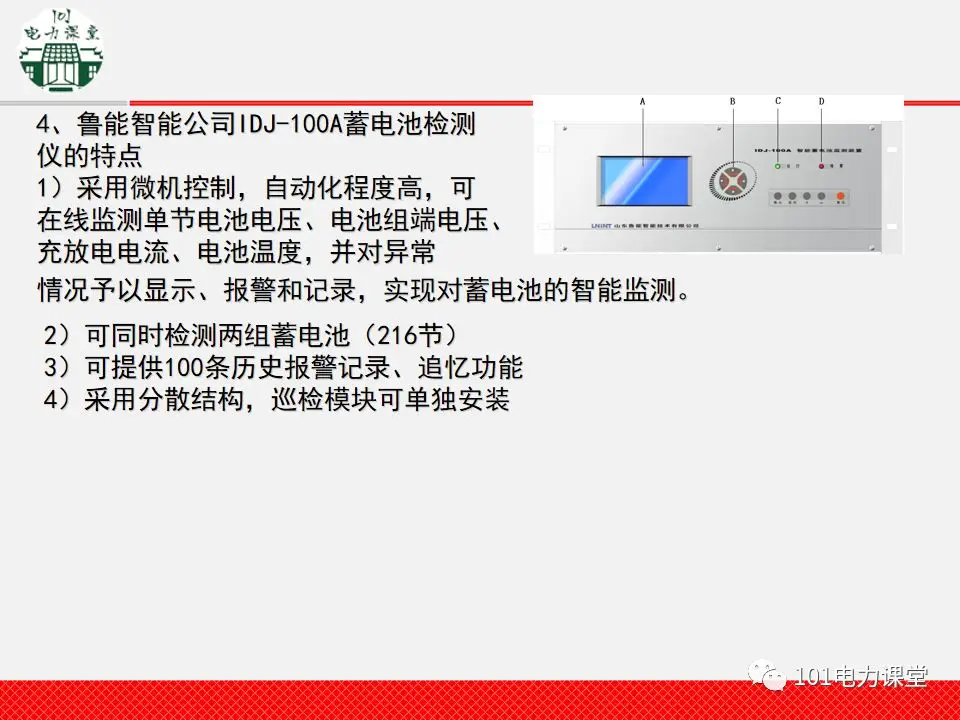

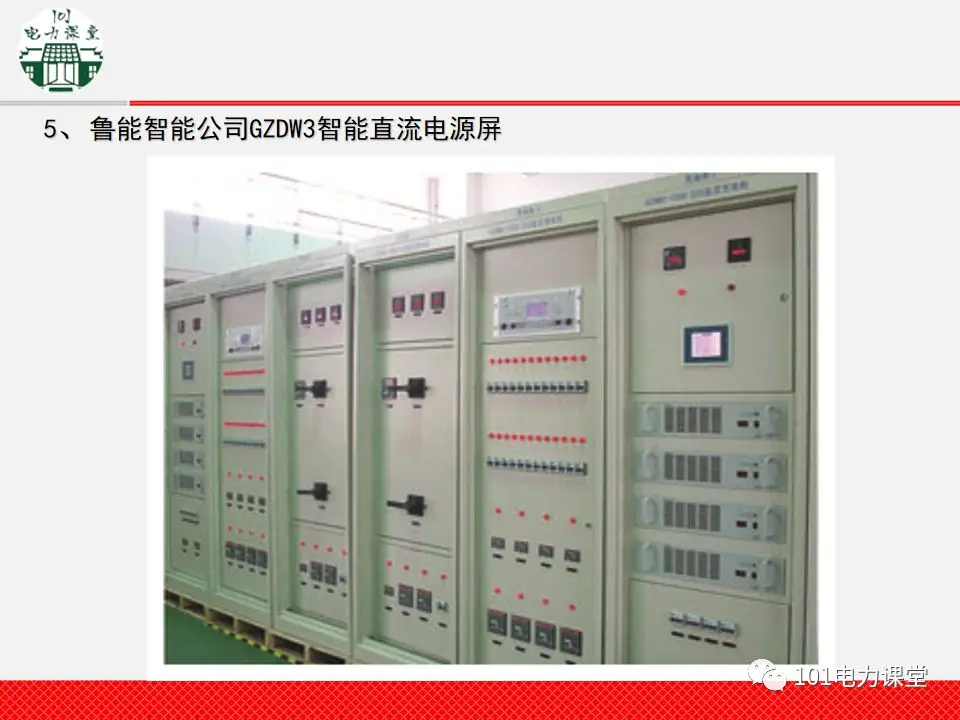

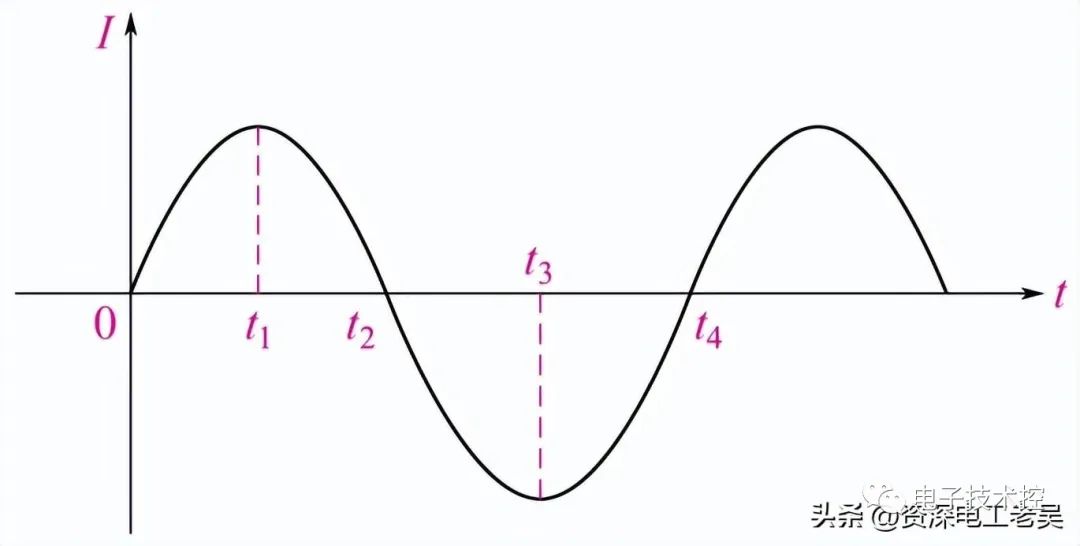

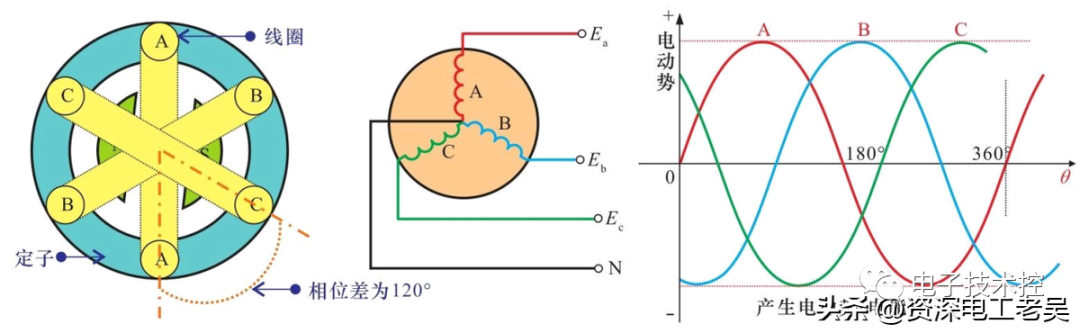

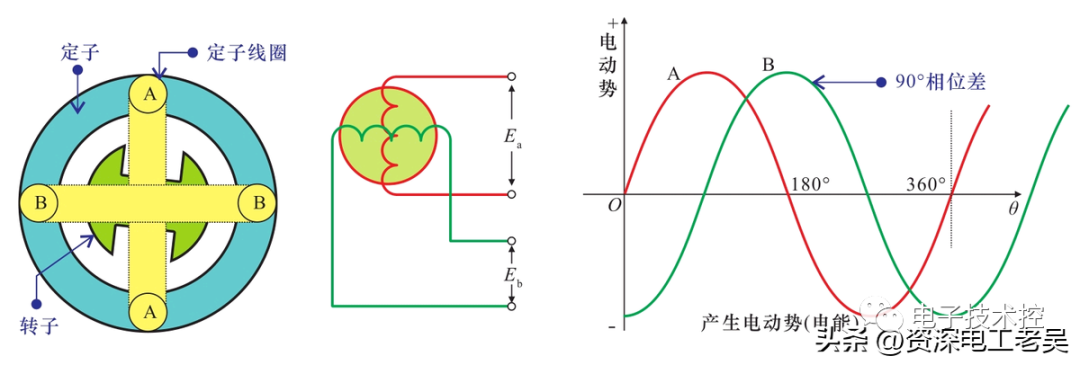

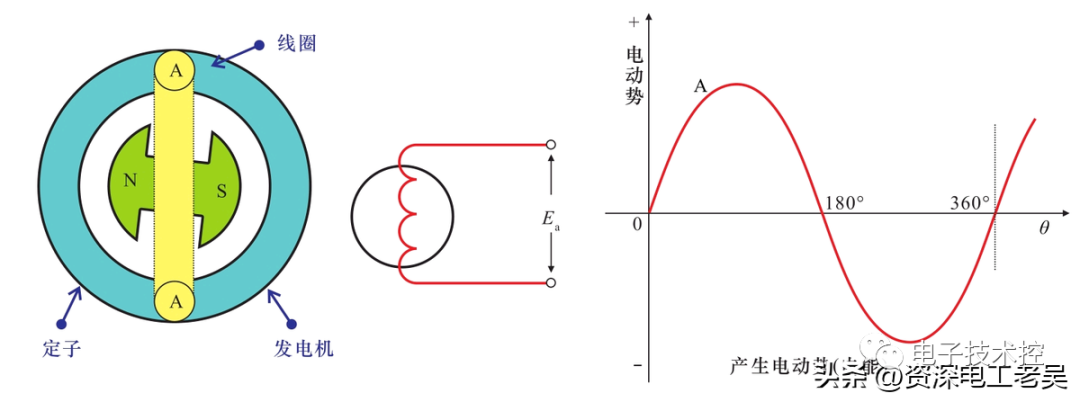

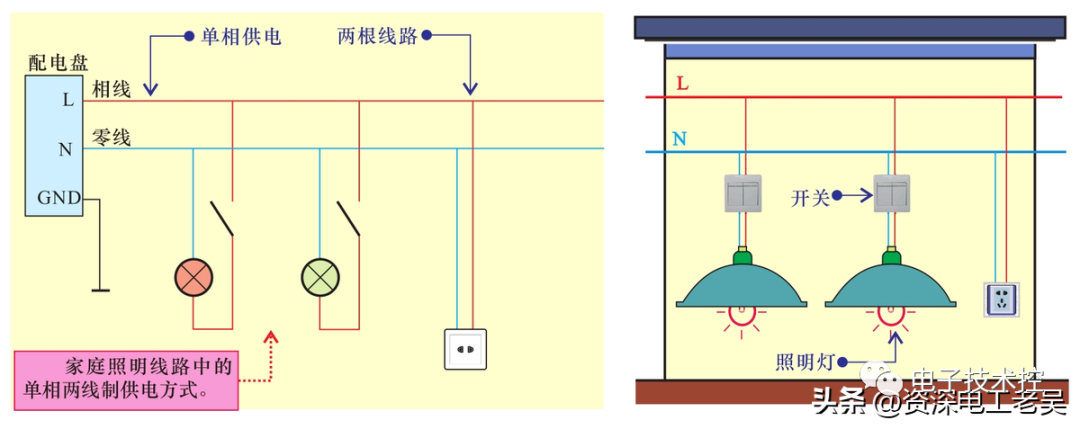

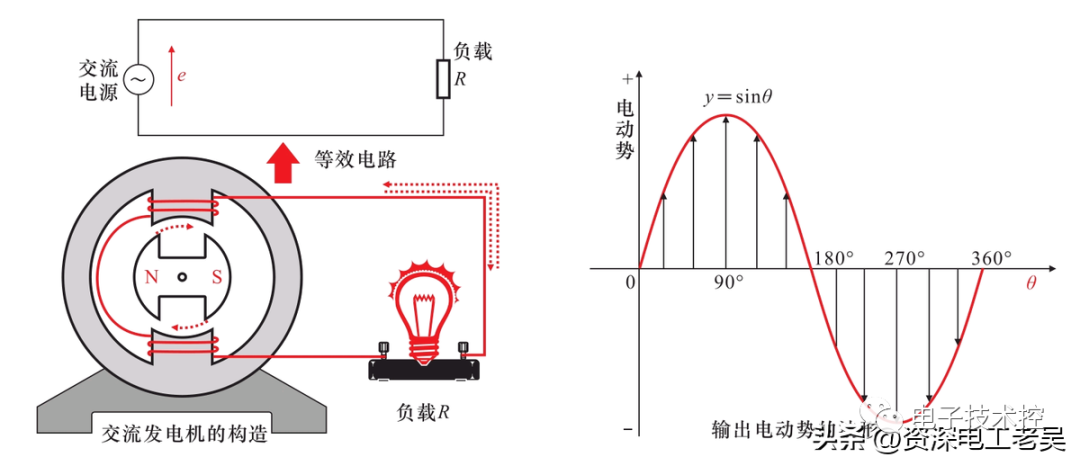

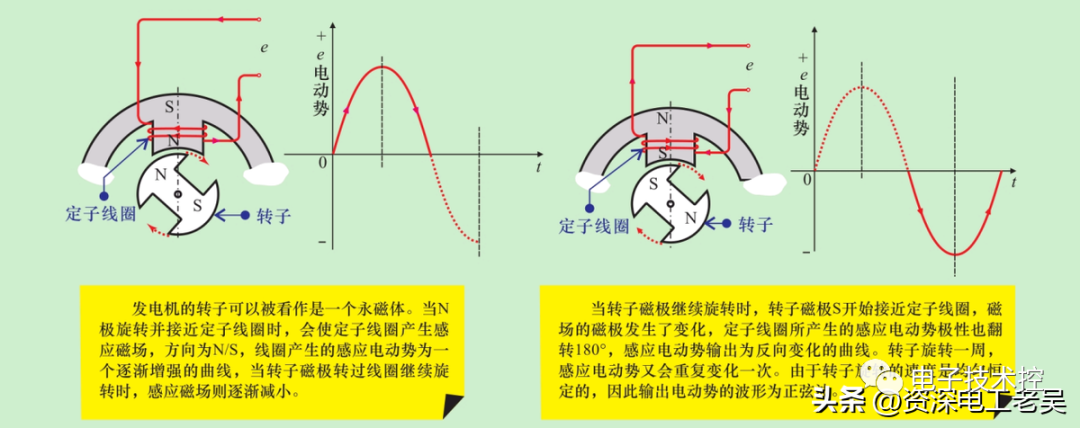

• 表示大小的量：有效值，最大值。
• 表示变化快慢的量：周期T，频率f，角频率ω。
• 表示初始状态的量：相位，初相位，相位差。

• 复数可用于表示有向线段，复数A的模是r ，辐角是Ψ。
• 复数的表示方式：1.代数式；2.三角式；3.指数式；4.极坐标式。
• 复数的加减法运算用代数式进行，复数的乘除法运算用指数式或极坐标式进行。
• 复数的虚数单位j的意义：任一向量乘以+j后，向前(逆时针方向)旋转了，乘以-j后，向后(顺时针方向)旋转了。

• 瞬时功率：p=ui=UmIm·sin(ωt+φ)·sinωt=UIcosφ-UIcos(2ωt+φ)。
• 平均功率：P=UIcosφ平均功率又称为有功功率，其中 cosφ称为功率因数。电路中的有功功率也就是电阻上所消耗的功率。
• 无功功率：Q=ULI-UCI= I2(XL-XC)=UIsinφ电路中的无功功率也就是电感与电容和电源之间往返交换的功率。
• 视在功率：S=UI 视在功率的单位是伏安(VA)，常用于表示发电机和变压器等供电设备的容量。
• 功率三角形：P、Q、S组成一个三角形，其中φ为阻抗角。


• 生产和生活中大量使用的是电感性负载异步电动机，洗衣机、电风扇、日光灯都为感性负载。
• 电动机轻载或空载运行(大马拉小车)，异步电动机空载时cosφ=0.2～0.3，额定负载时cosφ=0.7～0.9。

• 提高发电设备和变压器的利用率：发电机和变压器等供电设备都有一定的容量，称为视在功率，提高电路的功率因数，可减小无功功率输出，提高有功功率的输出，增大设备的利用率。
• 降低线路的损耗：当线路传送的功率一定，线路的传输电压一定时，提高电路的功率因数可减小线路的电流，从而可以降低线路上的功率损耗，降低线路上的电压降，提高供电质量，还可以使用较细的导线，节省建设成本。

【电工】

职业技能等级证书考试学习练习题

1、力矩电动机的特点是（ ）。A、转速高，转矩小 B、转速低，转矩大 C、转速低，转矩小 D、转速高，转矩大 答案：B

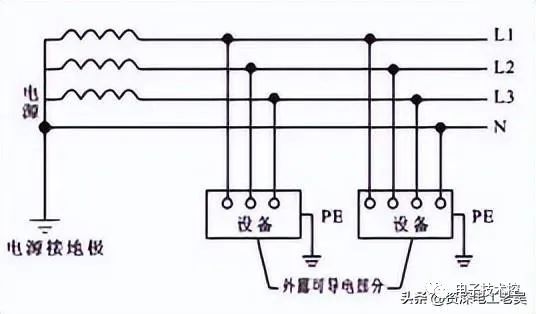

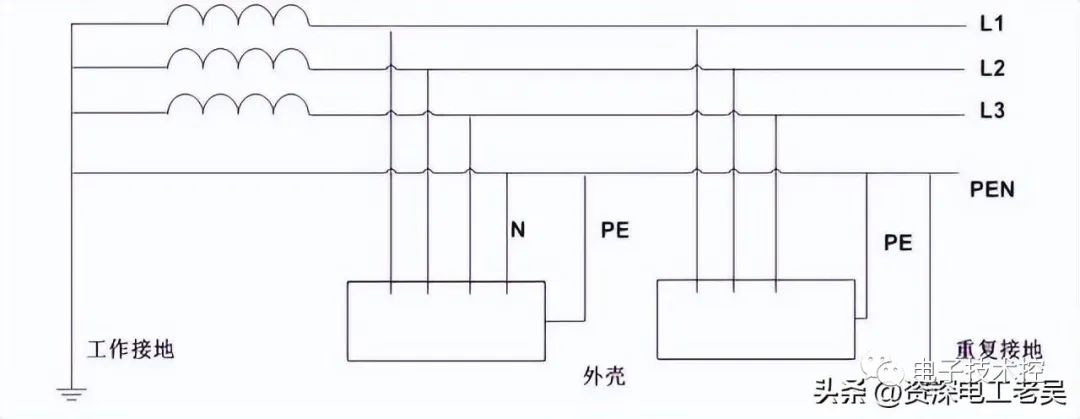

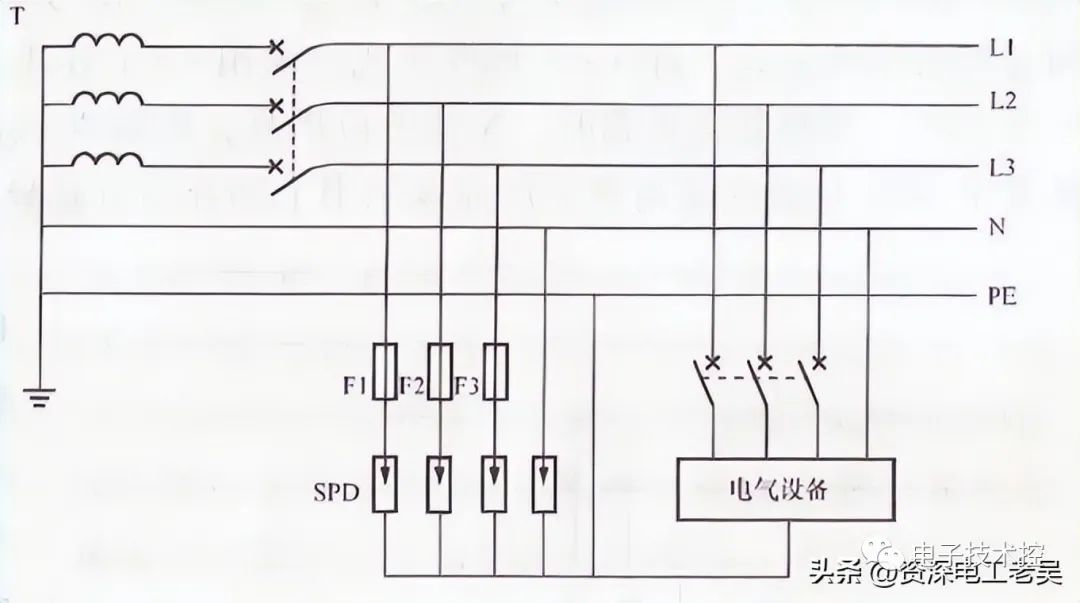

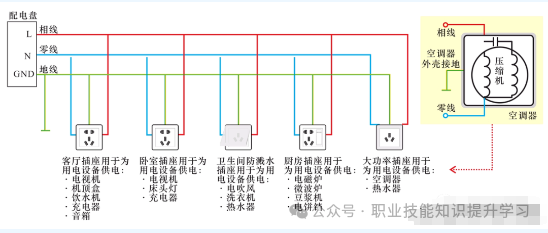

2、保护接地与保护接零的线路结构( ). A、类似 B、相同 C、不同 D、一样 答案：C

3、变压器耦合式震荡器电路，当震荡电路接通电源瞬间，在集电级电路中 激起一个微小的（ ）变化。A、电阻 B、电容 C、电压 D、电流 答案：D 4、计数器是（ ）中用得较多的基本逻辑器件。A、控制系统 B、数字系统 C、模拟系统 D、工业系统 答案：B

5、对于积分调节器,当出量为稳态值时,其输入量必然是（ ）值。A、为零 B、负值 C、正值 D、非零 答案：A

6、短路法检查故障时只适用于检查压降极小的导线和触点之间的( )故障。A、欠压 B、短路

C、断路 D、失压 答案：C

7、数控车床的基本控制轴数是（ ）。A、二轴 B、三轴 C、四轴 D、五轴 答案：A

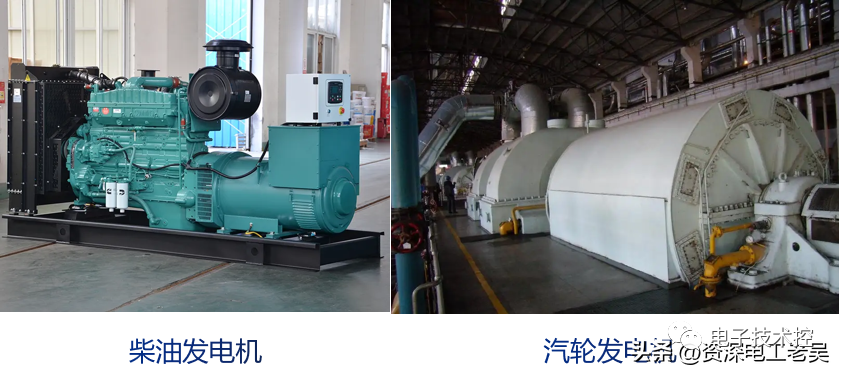

8、下列关于汽轮发电机的特点，错误的是（ ）。A、整机卧式安装 B、转子为凸极式 C、转速高 D、直径小而长度长 答案：B

9、丝锥的校准部分具有（）的牙形。A、较小 B、较大 C、正常 D、完整 答案：D

10、碱发要求碱发的过程与时间（ ）。A、控制好 B、调整好 C、制约好 D、准备好 答案：A

11、新的道德观念代替了以“孝”为核心的道德体系，（ ）将成为新的核 心理念。A、修身 B、齐家 C、明辨 D、治国 答案：C

12、线圈自感电动势的大小与（ ）无关。

A、线圈周围的介质 B、线圈中的电流的变化率 C、线圈的匝数 D、线圈的电阻 答案：D

13、一般而言 PLC 的 I/O 点数要冗余（ ）。A、10% B、5% C、8% D、3% 答案：A

14、点接触型二极管适用于工作( )小，工作频率高的场合。A、阻抗 B、电流 C、电压 D、功率 答案：B

15、晶体三极管内部的 PN 结有（ ）。A、1 个 B、5 个 C、2 个 D、4 个 答案：C

16、接触器安装时，其底面与地面垂直，其倾斜度应为（ ）。A、小于 5° B、小于 2° C、小于 15° D、小于 3° 答案：A

17、二一十进制译码器用途较广，其作用是把二进制代码译成（ ）数字。A、三十二进制 B、十进制 C、八进制 D、六进制 答案：B

18、在相同条件下平皮带传递的功率（ ）V 带传递的功率。A、小于 B、大于 C、等于 D、不一定 答案：A

19、好的绝缘油不应具有下列哪种性能（ ）。A、稳定性高 B、粘度大 C、电压高 D、闪点高 答案：B

20、电机上所用的滚动轴承基本上都是（ ）。A、单列轴承 B、推力 C、双列轴承 D、向心 答案：A

21、交流接触器辅助触头( )主要用于完成( )的控制电路中. A、自锁 B、耦合 C、电动 D、直接 答案：A

22、无需区分表笔极性，就能测量直流电量的仪表是（ ）。A、静电 B、电磁 C、电动 D、磁电 答案：B

23、电容耦合振荡器的最大特点是（ ）。A、输出波形好 B、高次谐波分量大 C、频率调节容易 D、适用于工作频率低的场所

答案：A

24、硬母线开始弯曲处距母线联接位置不应小于（ ）mm。A、20 B、30 C、10 D、40 答案：B

25、使用电锤操作时，当操作者面部朝上作业时，要戴上( )。A、眼镜 B、口罩 C、帽子 D、面罩 答案：D

26、行程开关的组成包括有（ ）。A、线圈部分 B、开关主体 C、反力系统 D、保护部分 答案：C

27、同步信号为锯齿波的触发电路的主要优点是（ ）。A、不受电网电压波动与波形畸变的影响 B、抗干扰能力强 C、移相范围宽 D、其它选项都对 答案：D

28、熔断器使用将其串联在所要保护的电路中，作为( )和过电流的保护器。A、欠压 B、短路 C、高压 D、失压 答案：B

29、一般规定正电荷移动的方向为( )的方向. A、电位 B、电压 C、电动势

D、电流 答案：D

30、电流流过电动机时，电动机将电能转换成（ ）。A、机械能 B、动能 C、光能 D、其他能 答案：A

31、对（ ）而言，火候表示原料在单位时间内（ ）升高的速度。A、原料；温度 B、火力；成熟度 C、火力；温度 D、热源；温度 答案：A

32、PN 结两端加正向电压时,其正向电阻（ ）。A、变大 B、变小 C、不变 D、逐渐变小 答案：B

33、电力变压器耐压试验时间为（ ）。A、5min。B、2min C、0.5min D、1min 答案：D

34、一般来说，普通火花塞中心电极与侧电极之间的间隙为（ ）。A、0.35～0.45 B、0.50～0.60 C、0.70～0.90 D、0.45～0.55 答案：C 35、高性能的高压变频调速装置的主电路开关器件采用（ ）。A、快速恢复二极管 B、绝缘栅双极晶体管

C、电力晶体管 D、功率效应晶体管 答案：B

36、产生磁场的根本原因是（ ）。A、磁通 B、电感 C、磁极 D、电流 答案：D

37、微机的系统总线有几种（ ）。A、3 种 B、5 种 C、1 种 D、2 种 答案：A

38、规定 RS 触发器（ ）状态作为触发器的状态。A、QE 端 B、RS 端 C、RE 端 D、SD 端 答案：D

39、企业文化具有（ ）。A、整合功能 B、娱乐功能 C、创造功能 D、强制功能 答案：A

40、型号为 2AP9 的是( )二极管。A、硅开关 B、硅普通 C、锗开关 D、锗普通 答案：D

41、西门子 S7-300PLC 程序中经常使用（ ）。A、比较指令

B、取样指令 C、结束指令 D、程序指令 答案：A

42、“禁止攀登,高压危险!”的标志牌应制作为（ ）。A、白底黑字 B、白底红字 C、黑底白字 D、红底白字 答案：A

43、对人体安全的电压，干燥情况下不高于( )。A、36V B、80V C、75V D、50V 答案：A

44、容量在（ ）kW 及以上的电动机需装设过载(过负荷)保护。A、50 B、30 C、10 D、60 答案：B

45、A/D 转换器的转换时间与转换（ ）的类型有关。A、电路 B、频率 C、速度 D、角度 答案：A

46、电气作业（ ）在高压设备带电情况下作业。A、不允许 B、领导不同意也要强制作业 C、允许 D、领导同意情况下允许 答案：A

47、从业人员做到坚持原则，下列哪项不对（ ）

A、注重情感 B、立场坚定 C、利益为重 D、和气为重 答案：C

48、下列不是同步电动机的起动方法（ ）。A、电动机起动方法 B、异步起动方法 C、调频起动方法 D、电容起动方法 答案：D

49、对于有分支磁路，任意取一闭合面，根据磁通的连续性可知进入闭合 面的磁通一定（ ）离开闭合面的磁通。A、大于 B、大于或小于 C、小于 D、等于 答案：D

50、在纯电感电路中,没有能量消耗,只有能量（ ）。A、交换 B、补充 C、变化 D、增强 答案：A

51、下列说法错误的是（ ）。A、单片机运算越快 B、在 MCS-51 单片机中，1 个机器周期等于 1us C、PC 是 1 个不可寻址的特殊功能寄存器 D、特殊功能寄存器 SP 内装的是栈顶首地址单元的内容 答案：BCD

52、无静差调速系统转速调节器可采用（ ）。A、微分 B、比例积分调节器 C、比例微分 D、积分调节器

答案：BD

53、电机在运行中空隙里有两个磁场分别是（ ）磁场。A、定子磁场 B、中子 C、转子磁场 D、原子 答案：AC

54、常见大功率可控整流电路接线形式有（ ） A、大功率形整流 B、大功率控整流 C、带平衡电抗器的双反星形 D、十二相的整流电路 答案：CD 55、交直流调速系统的跟随性能指标有（ ）。A、下降的时间 B、上升的时间 C、调量的时间 D、调节的时间 答案：AB

56、发生电机转速太高或太低故障的原因有（ ）。A、传动装置不匹配 B、电机选型错误 C、变频器参数设置不正确 D、变频器输出电压不正常 答案：ABCD

57、常用的继电器有（ ）。A、中间继电器 B、时间继电器 C、继电器 D、信号继电器 答案：ABD

58、变频器出现过载故障的原因有（ ） A、机械润滑不好 B、加速时间太短 C、电网电压太低

D、负载承受过重 答案：ABCD

59、测绘 X62W 铣床电气控制主电路图时，要画出（ ）。A、熔断器 FU B、电动机 M1~M3 C、热继电器 FR1~FR3 D、接触器 KM1~KM6 答案：BCD

60、用（ ）组成的逆变器电路最简单。A、大功率晶闸管 B、可关断的晶闸管 C、大功率的晶体管 D、大功率二极管 答案：BC

61、每六个月进行一次预防性试验的绝缘安全用具是（ ） A、验电笔 B、绝缘手套 C、绝缘棒 D、绝缘绳 答案：ABD

62、双闭环调速系统中在恒流升速阶段时两个调节器的状态是（ ）。A、ASR 不饱和 B、ACR 不饱和状态 C、ASR 是饱和状态 D、ACR 饱和 答案：BC

63、串励直流电动机的反接制动状态的获得，在位能负载时，可用（ ）方 法。A、直接接电法 B、转速反向的方法 C、间接接电法 D、电驱直接反接法 答案：BD

64、消防用压力传感器的主要特征有（ ）。A、防护等级高

B、温度变化，输出精度不变 C、可根据客户要求定制量程、输出 D、压力范围小 答案：BC

65、衡量电能质量的指标是（ ）。A、相关电压 B、电容 C、电流 D、相关频率 答案：AD

66、下列关于温度传感器的用途说法正确的是（ ）。A、热敏电阻的测量精度最高 B、热电阻的测量线性度最优 C、热电偶度最高 D、热电偶的可测温度范围最宽 答案：ABD

67、继电保护的基本要求是（ ）。A、选择性 B、可靠性 C、专业性 D、灵敏 答案：ABC

68、下列路中不可以实现有源逆变有（ ）。A、三相半整流 B、三相桥式半控整流电路 C、单相桥式整流电路 D、续流二极管 答案：BC

69、交流电动机调速方法有（ ）。A、串极调速 B、降压调速 C、变频调速 D、变极调速 答案：ABCD

70、电气设备发生火灾的主要原因有（ ）。

A、电路短路 B、电路接触电阻增大 C、电路过载 D、电路发生火花和电弧 答案：ABCD

71、静电引起爆炸和火灾的条件之一是有足够的温度（ ）。A、正确 B、错误 答案：B

72、按菜肴香味的浓烈程度分类，香分为浓香、芳香、清香（ ）。A、正确 B、错误 答案：A

73、对 S7-300 进行编程时，可使用多种编程语言（ ）。A、正确 B、错误 答案：A

74、机器语言是采用十六进制数码组成的（ ）。A、正确 B、错误 答案：B

75、磁路基尔霍夫第一定律适合于有分支磁路的任一闭合面（ ）。A、正确 B、错误 答案：A

76、模拟量 I/O 模块的主要技术指标有通道数、转换精度及转换时间（ ）。A、正确 B、错误 答案：B

77、大豆脂肪中的豆固醇，可以引起抑制机体吸收胆固醇的作用（ ）。A、正确 B、错误 答案：A

78、电缆中间头处制作的金属外壳，只是起接头处的机械保护作用（ ）。A、正确

B、错误 答案：A

79、特别潮湿的场所应采用 12V 的安全特低电压（ ）。A、正确 B、错误 答案：A

80、职业荣誉的特点是阶级性、激励性和多样性（ ）。A、正确 B、错误 答案：A

81、电磁感应就是变化磁场在导体中产生感应电动势“安全生产模拟考试 一点通“的现象（ ）。A、正确 B、错误 答案：A

82、串联电路中流过每个电阻的电流都相等（ ）。A、正确 B、错误 答案：A

83、对于周节的测量可分为相对测量法和任意测量法（ ）。A、正确 B、错误 答案：B

84、数控系统可实现对机床主机的加工控制（ ）。A、正确 B、错误 答案：A

85、集成数字电路按电路结构来分，可分成 TTL 和 CMOS 型两大类（ ）。A、正确 B、错误 答案：A

86、数控系统的核心是数控装置（ ）。A、正确 B、错误 答案：A

87、单稳态电路输出脉冲宽度取决于充电电容的大小（ ）。A、正确 B、错误 答案：A

88、楞次定律为人们提供了一个判断感生电动势和感生电流方向的方法 （ ）。A、正确 B、错误 答案：A

89、课堂教授必须通过说明、解释分析、讨论来传授知识（ ）。A、正确 B、错误 答案：B

90、运算放大器的输出电压主要受供电电源的限制（ ）。A、正确 B、错误 答案：A
