全厂的电工看了都目瞪口呆,没想到图纸还能这样画

   日期:2024-04-13 06:37:38     来源:网络整理    作者:本站编辑    浏览:18    评论:0

全厂的电工看了都目瞪口呆,很意外,没想到图纸还能这样画,有经验的电工师傅看看,能看明白吗??

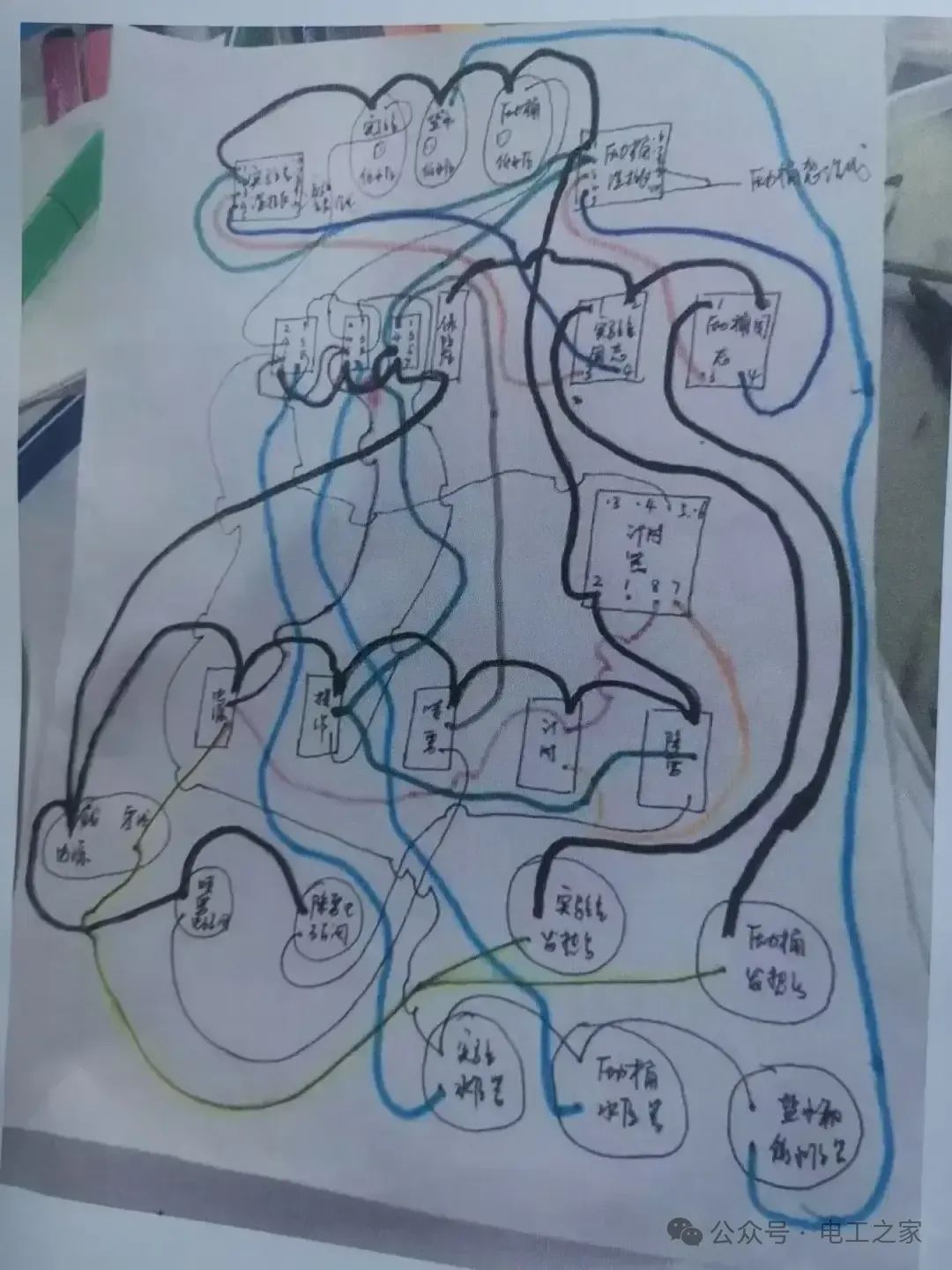

这是设备厂家的电工大佬,耗时1个多小时,为现场维修电工飞鸽传书转来的电路图,以方便维修电工解决问题,同行的电工觉得怎么样?

这个是接线图,只不过不标准而以,正规的接线图走线横竖线条都是直的,元器件的线圈触点都要画出的,另外还要有线号,还有元器件和用电器都是根据实际安装的位置前后上下排列的,初学者用这个图容易对应到实物,不过原理图还是要有的。
