很多朋友问怎么才能看懂电工图纸，今天就用一些实例图来给大家做一些分析，一步步展示一下电路图的读图方法，一起看看吧！

电动机控制线路分为主线路和控制线路两部分。我们看图一般是从左到右从上到下的顺序来看。

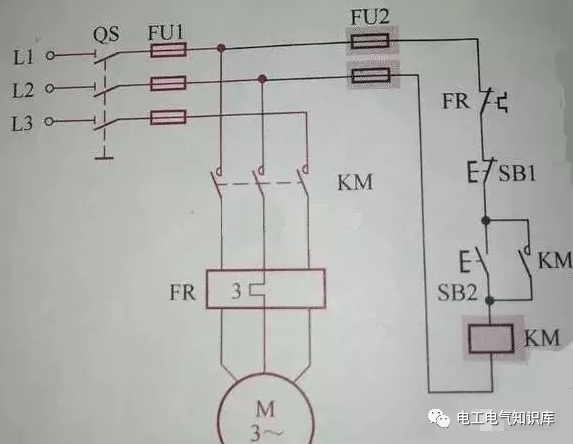

从上图来看，左边是主线路图。三相电源经过主开关QS，然后经过保险FU，在经过接触器KM和热继电器FR，最后到达三相电机M。这就是左边主线路图的线路走向。

右边是控制线路部分，相对于主线路部分要复杂的多。

图中以L1和L2为控制电源，说明接触器的线圈线电压是380伏的。下面我们来看一下控制线的走向。

控制电源lL1和L2从主开关分出，方便测试，检修。

电源L1经过热继电器FR的长闭点（NC），然后来到停止按钮SB1，从停止按钮SB1分出两条线路，一条通往启动按钮SB2，一条通往接触器km的常开辅助触点（NO），然后这两条控制线同时接到接触器线圈的一个接点，这就是L1的线路走向。

控制电源L2直接接到接触器线圈的另一个接点。

这就是上图整个线路的走向，下面我们简单说一下操作流程。

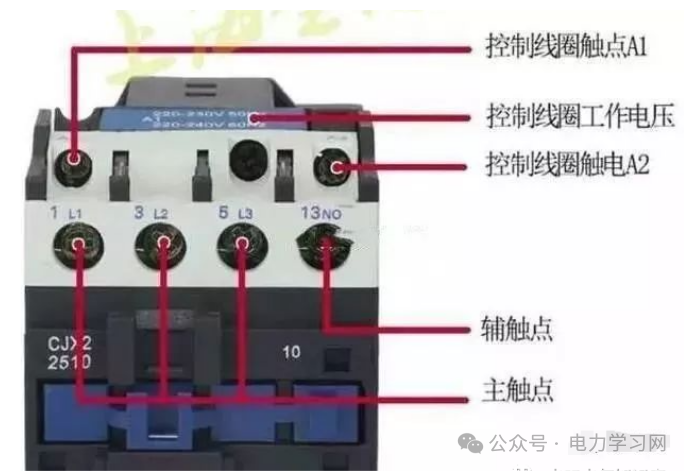

接触器实物接线图

启动时按下启动按钮SB2，接触器km线圈得电，接触器主触头吸合，辅助触头吸合并自锁形成一个回路，电动机得电运转。

需要停机的时候只要按下停止按钮SB1即可。按下停止按钮SB1，接触器线圈失电，主触头和辅助触头释放，切断电动机电源，电动机停止运转。

当电动机过载或者过热的时候，热继电器内部的金属片受热弯曲，推动FR常闭触点断开，接触器线圈断电释放，电动机脱离电源停止转动，从而保护电动机。

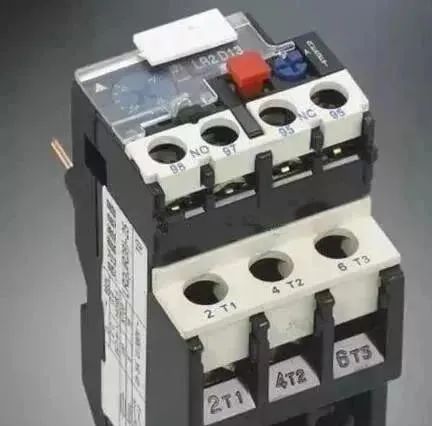

热继电器实物图，NO是常开点，NC是常闭点。

选用热继电器的方法

1、长期稳定工作的电动机

可按电动机的额定电流选用热继电器。取热继电器整定电流的0.95～1.05倍或中间值等于电动机额定电流。使用时要将热继电器的整定电流调至电动机的额定电流值。

2、应考虑电动机的绝缘等级及结构

由于电动机绝缘等级不同，其的容许温升和承受过载的能力也不同。同样条件下，绝缘等级越高，过载能力就越强。即使所用绝缘材料相同，但电动机结构不同，在选用热继电器时也应有所差异。例如，封闭式电动机散热比开启式电动机差，其过载能力比开启式电动机低，热继电器的整定电流应选为电动机额定电流的60～80%。

3、应考虑电动机的启动电流和启动时间

电动机的启动电流一般为额定电流的5～7倍。对于不频繁启动、连续运行的电动机，在启动时间不超过6s的情况下，可4、按电动机的额定电流选用热继电器。

若用热继电器作电动机缺相保护，应考虑电动机的接法

对于Y形接法的电动机，当某相断线时，其余未断相绕组的电流与流过热继电器电流的增加比例相同。一般的三相式热继电器，只要整定电流调节合理，是可以对Y形接法的电动机实现断相保护的。对于Δ形接法的电动机，其相断线时，流过未断相绕组的电流与流过热继电器的电流增加比例则不同。也就是说，流过热继电器的电流不能反映断相后绕组的过载电流，因此，一般的热继电器，即使是三相式，也不能为Δ形接法的三相异步电动机的断相运行提供充分保护。此时，应选用JR20型或T系列这类带有差动断相保护机构的热继电器。

5、应考虑具体工作情况

若要求电动机不允许随便停机，以免遭受经济损失，只有发生过载事故时，方可考虑让热继电器脱扣。此时，选取热继电器的整定电流应比电动机额定电流偏大一些。
