一、按照要求设计一套电气控制电路（只能用一个时间继电器），并配线实现所要求的功能。
二、控制要求
三个按钮SB1、SB2、SB3控制两台电机M1、M2旋转。SB1为M1电机的起动按钮。SB2为M2电机的起动按钮，SB3为停止按钮。
（一）控制功能1:
1、按起动按钮SB1,M1电机立即起动，延时10秒后M2电机起动，在M1电机启动后延时过程中，按SB1、SB2起动按钮，对控制无影响。
2、M2电机延时起动后，按停止按钮SB3,M2电机立即停止，延时10秒后，M1电机停止。
3、M1电机起动、M2电机未起动时，按停止按钮SB3，M1电机立即停止（松开SB3按钮，M1电机不得重新起动），M2电机不得起动。
（二）控制功能2：
4、按起动按钮SB2，M2电机立即起动，延时10秒后M1电机起动，在M2电机起动后延时过程中，按SB1、SB2启动按钮，对控制无影响。
5、M1电机延时起动后，按停止按钮SB3, M1电机立即停止，延时10秒后，M2电机停止。
6、M2电机起动，M1电机未起动时，按停止按钮SB3，M2电机立即停止（松开SB3按钮，M2电机不得重新起动）M1电机不得起动。
（三）保护和指示灯要求：
7、两电机如果有一台过热，则两台电机同时停止。
8、M1电机运行，指示灯HL1亮；M2电机运行，指示灯HL2亮；两台电机同时停止时，指示灯HL3亮。
判断标准：总分值50分
1、上电———M1，M2电机不运行，HL3灯亮 1分
2、按SB1按钮——M1立即起动 1分 M2电机延时10秒起动 1分 在延时过程中按SB2，M2电机不得起动，M1电机不得停止，对控制无影响。2分
3、两台电机都起动后，按下SB3按钮。—— M2电机立即停止 1分 延时10秒后M1电机停止。4分
4、M1电机起动，M2电机未起动，按SB3按钮—— M1电机立即停止，松开按钮后M1不得重新起动，M2电机不得起动。 2分
5、按SB2按钮——M2电机立即起动。1分 M1电机延时10秒起动。1分 在延时过程中按SB1,M1电机不得起动，M2电机不得停止，对控制无影响。—— 2分
6、两台电机都起动后，按下SB3按钮，——M1立即停止—— 1分 延时10秒M2电机停止——4分
7、M2电机起动，M1电机未起动，按SB3按钮——M2电机立即停止，松开按钮M2不得重新起动，M1电机不得起动。——2分
8、M1、M2电机任何一台过热——两台电机同时停止——2分
9、M1电机运行——HL1灯亮——1分
10、M2电机运行——HL2灯亮——1分
11、反复实验——控制均正常——8分

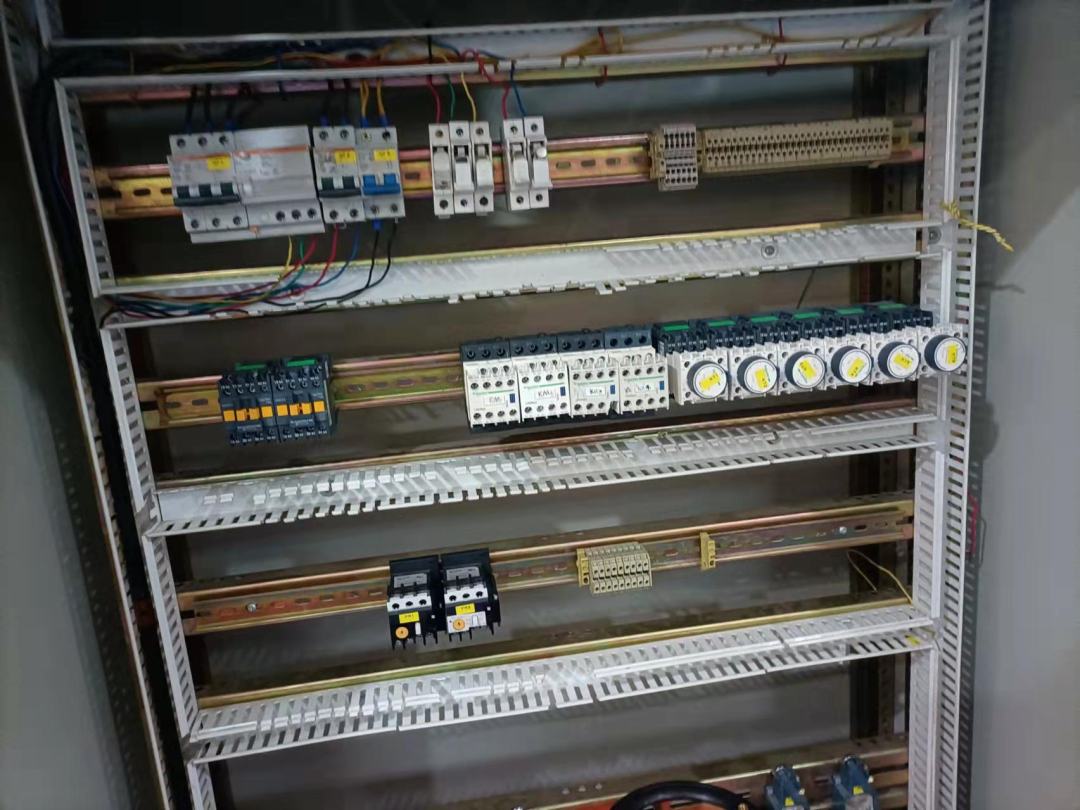

12、线路——全部功能实现，线路整齐，全部进线槽，接线处无漏洞——15分 全部功能实现，线路整齐，个别线未进线槽，接线处有漏洞——10分 全部功能实现，线路整齐，多数线未进线槽，或接线处多处有漏洞——5分
13、扣分项 发生短路 -15分 每多用一个时间继电器 -15分
