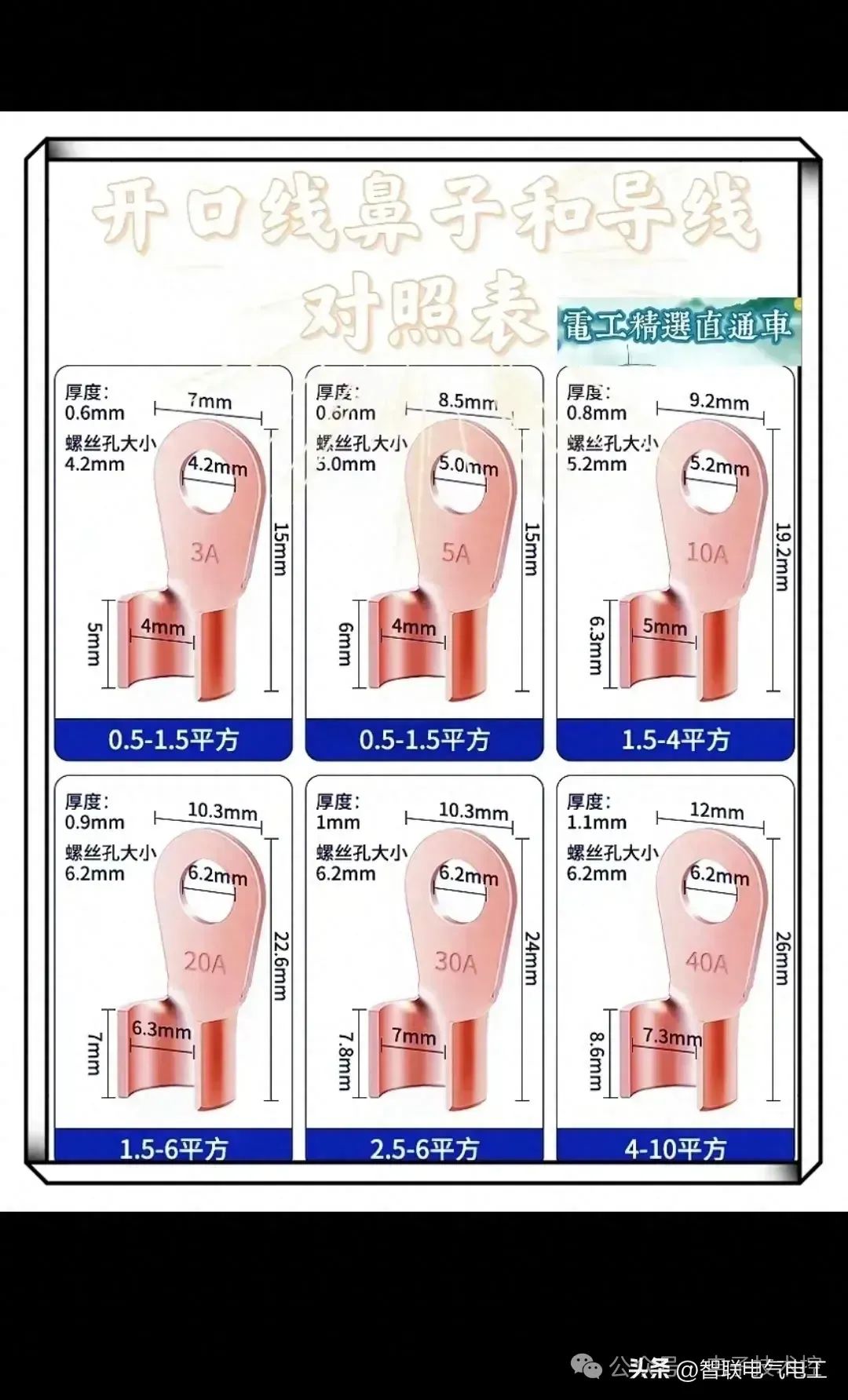

1、开口线鼻子和导线对应大小

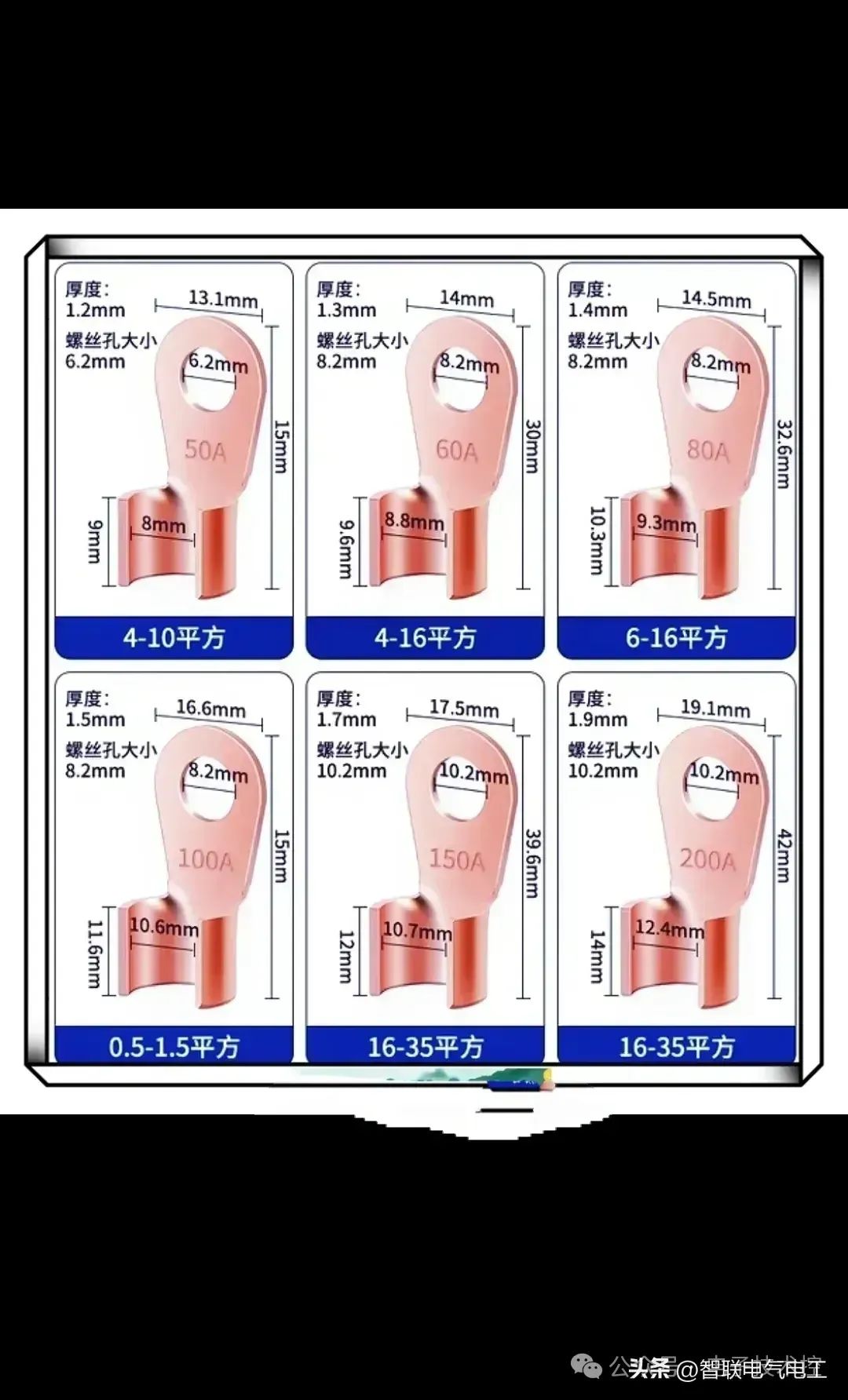

2、开口铜鼻子对应线径大小

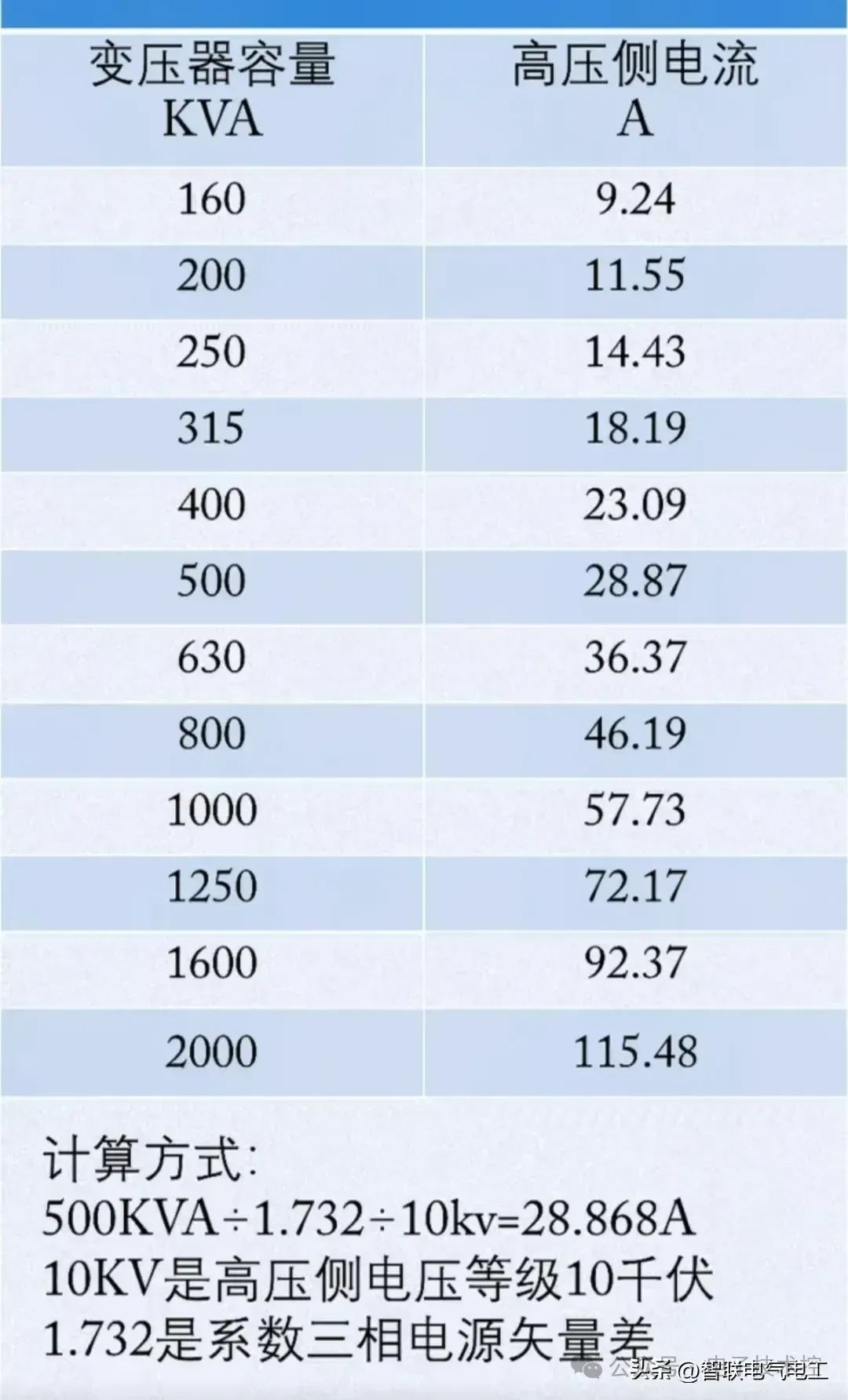

3、变压器容量对应高压侧电流大小

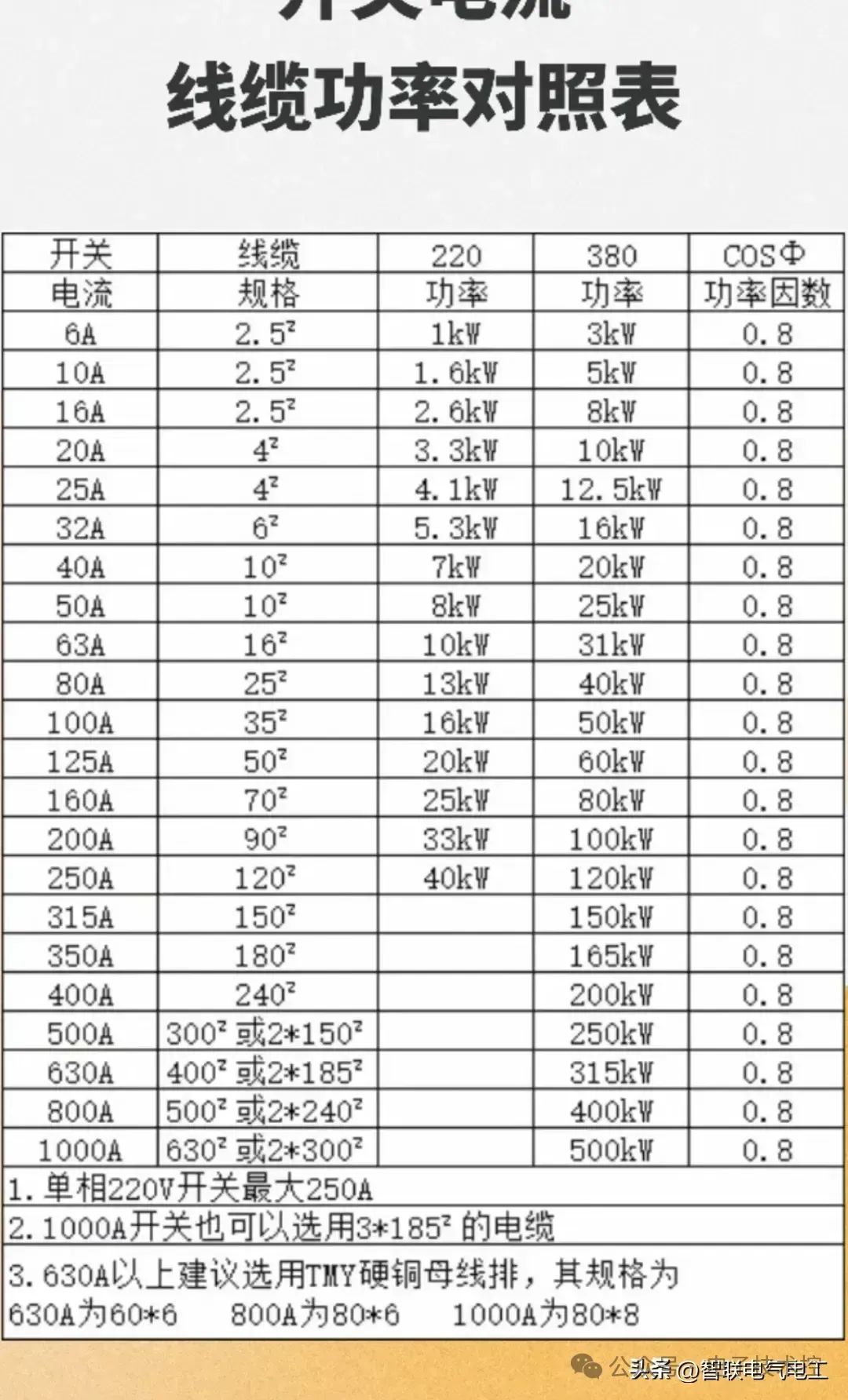

4、开关电流线缆功率对照表

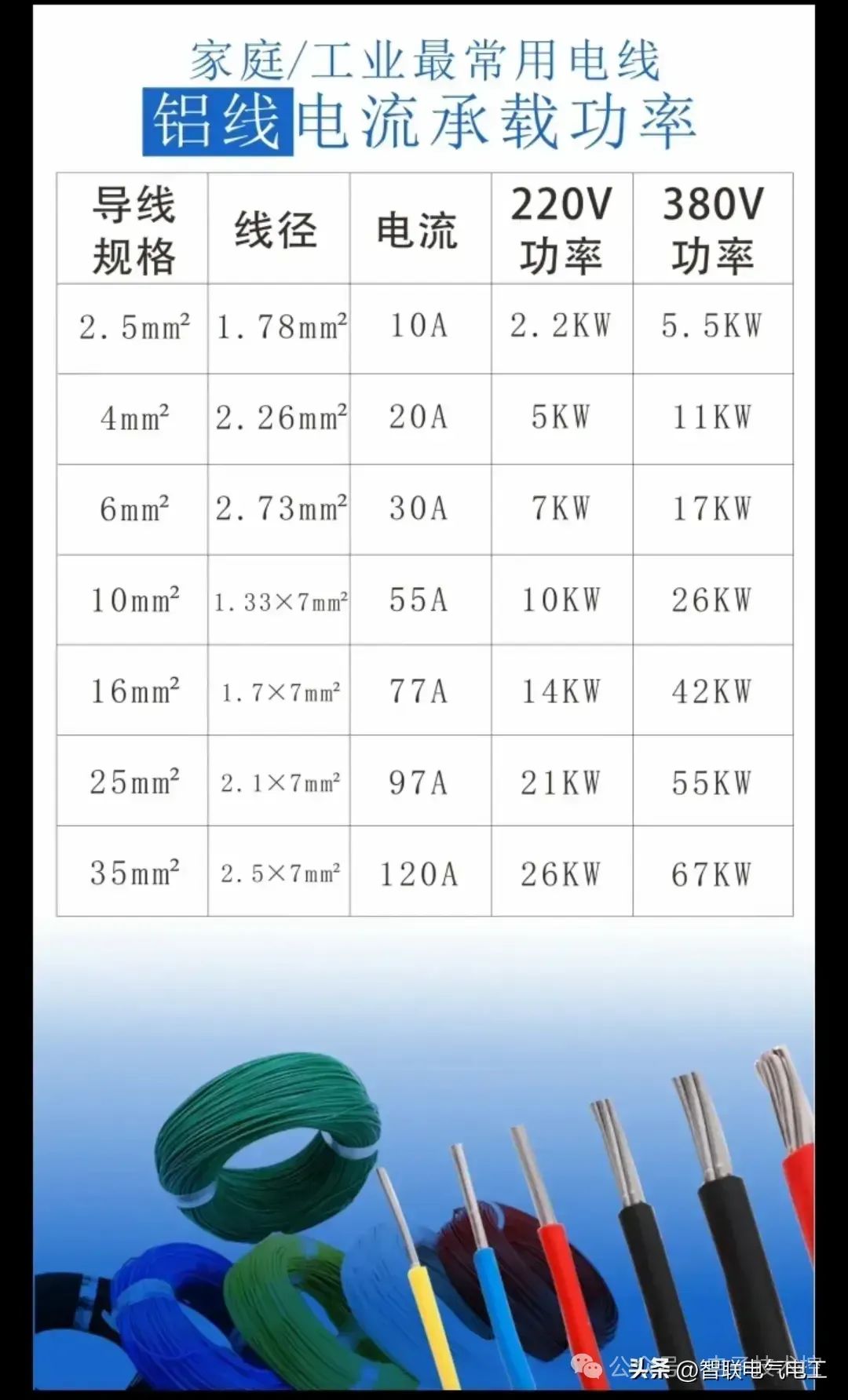

5、家庭/工业最常用电线铝线电流承载功率

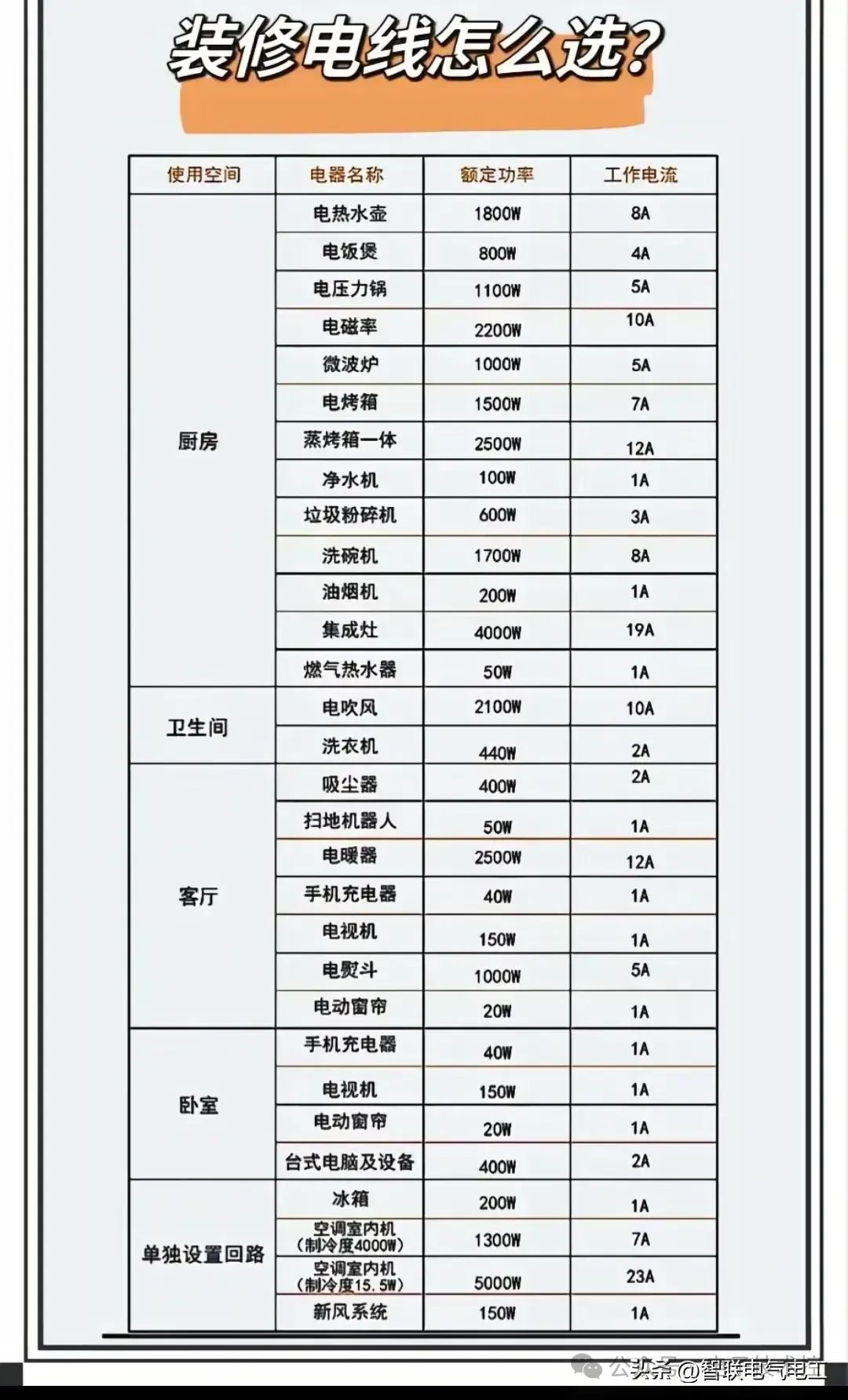

6、装修电线选线表

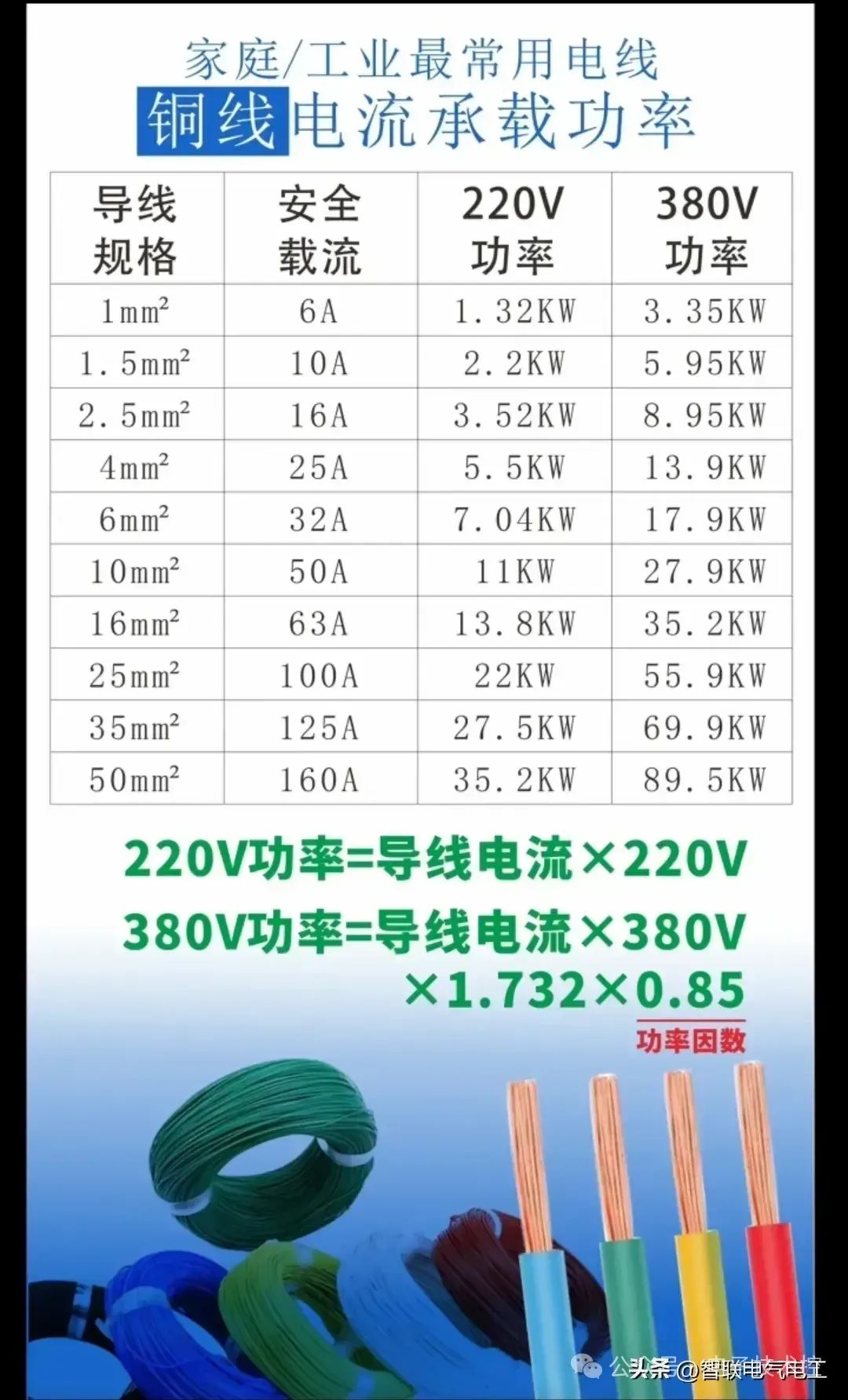

7、家庭/工业最常用电线铜线电流承载功率

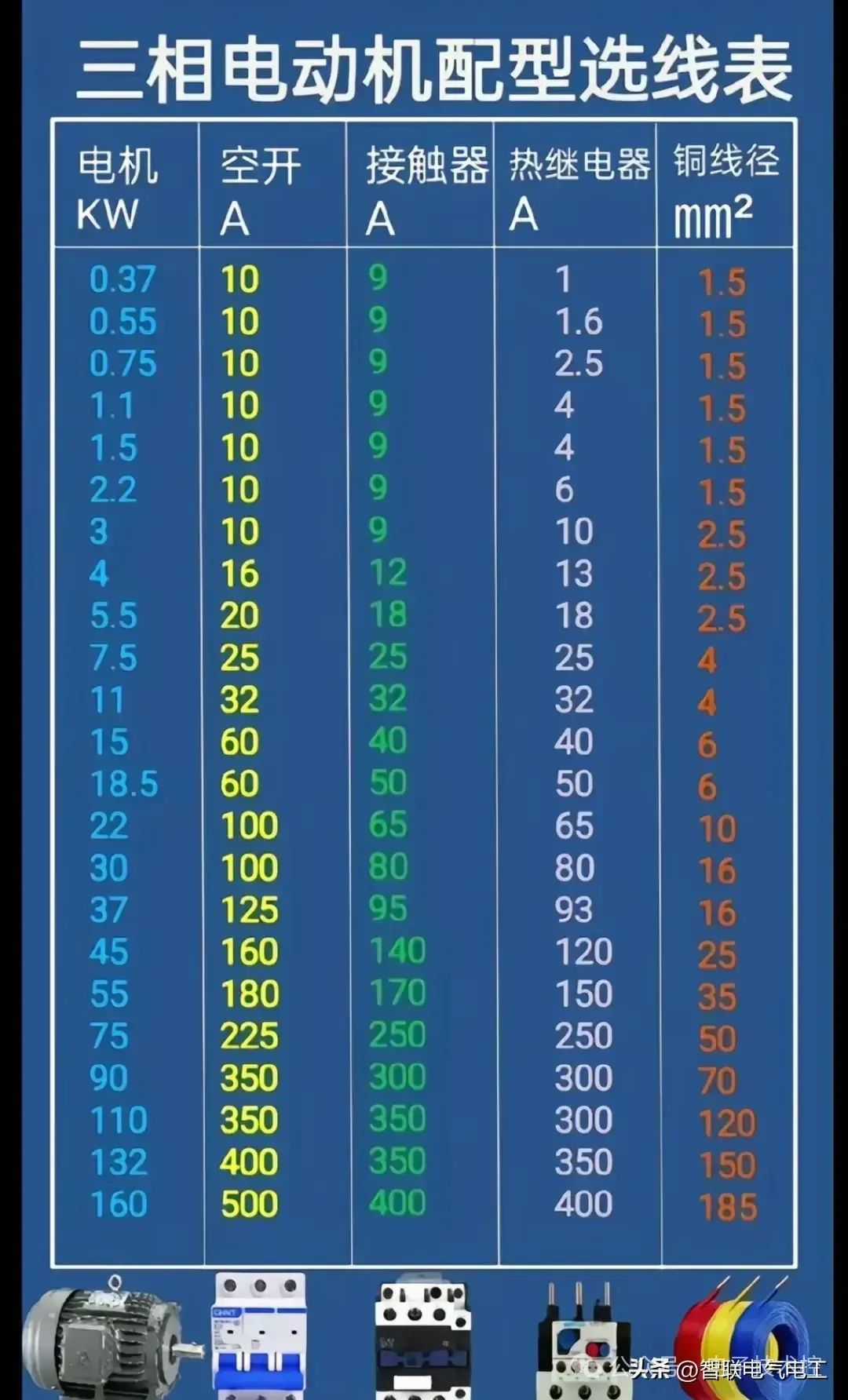

8、三相电动机配型选线表
9、电工常用名词对应符号

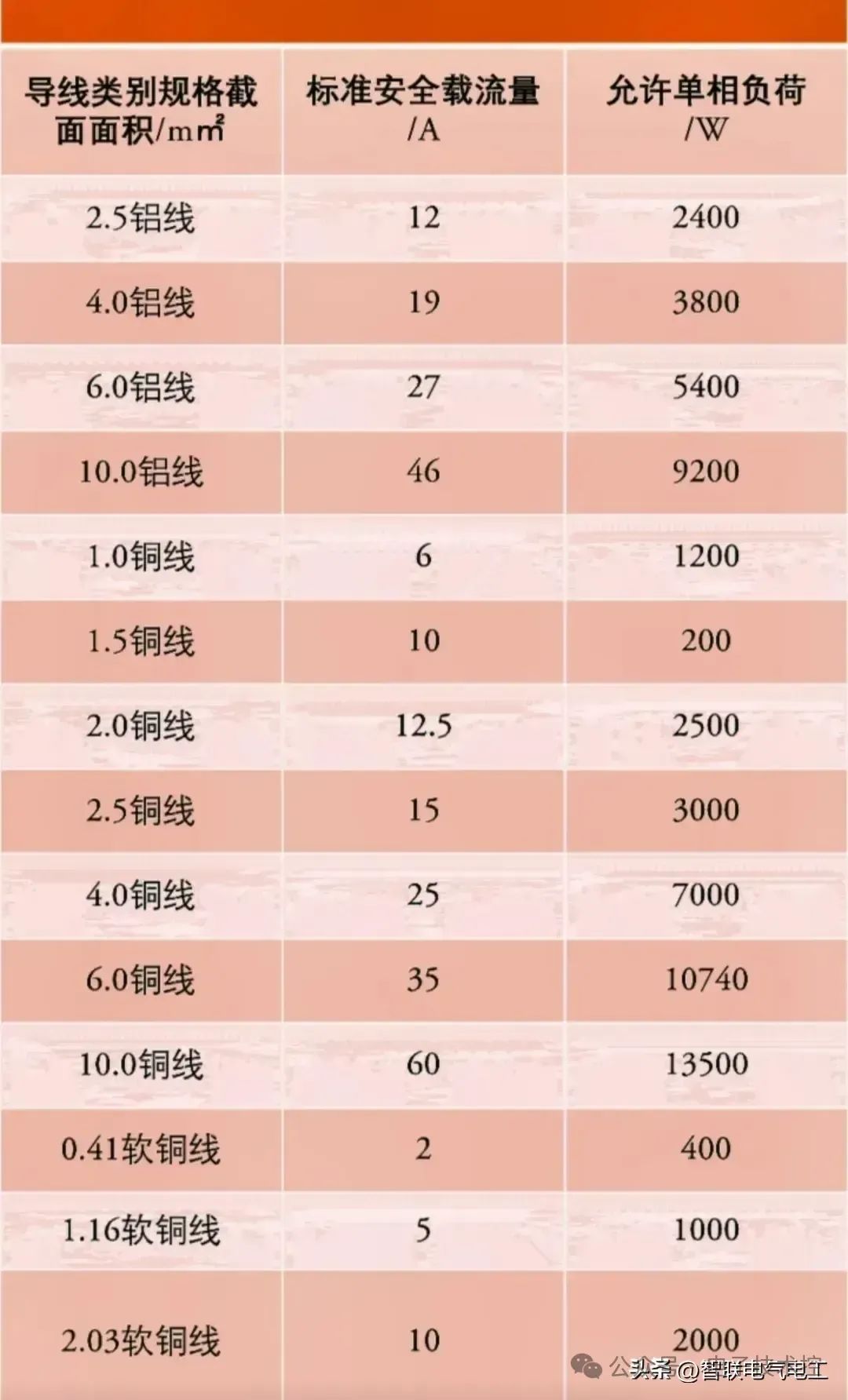

10、导线面积承载的安全载流量及允许负荷对照表

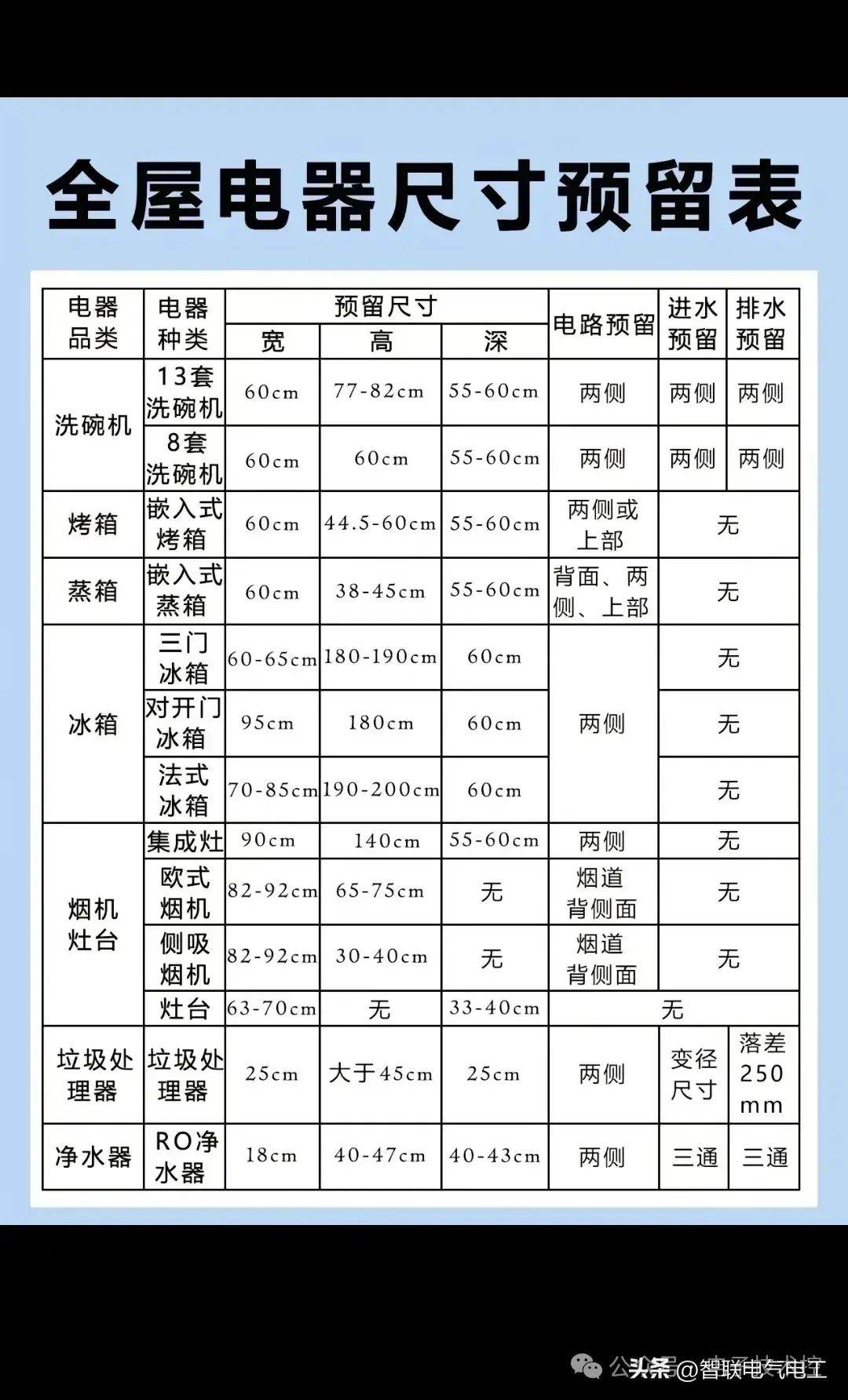

11、全屋电器尺寸预留表

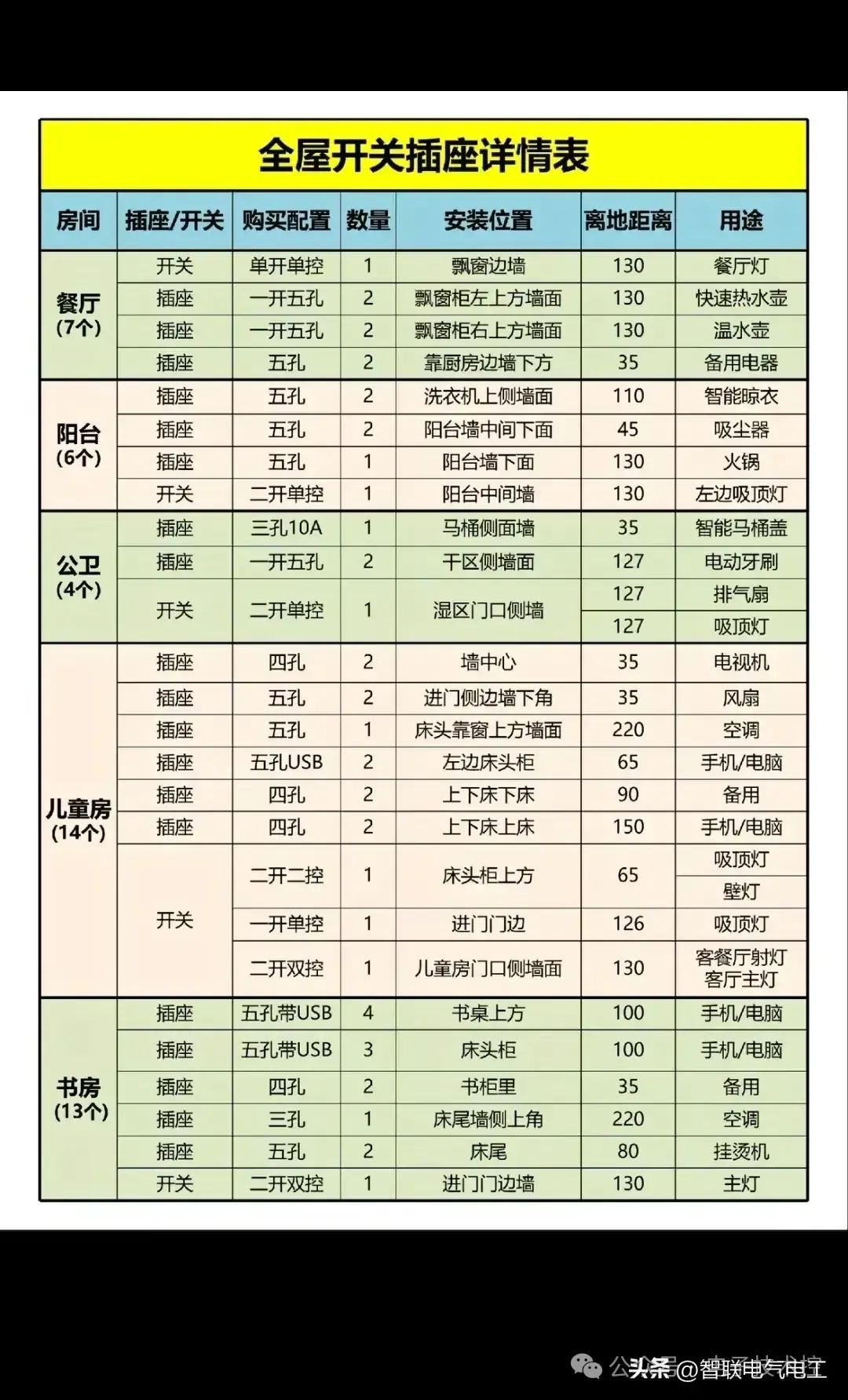

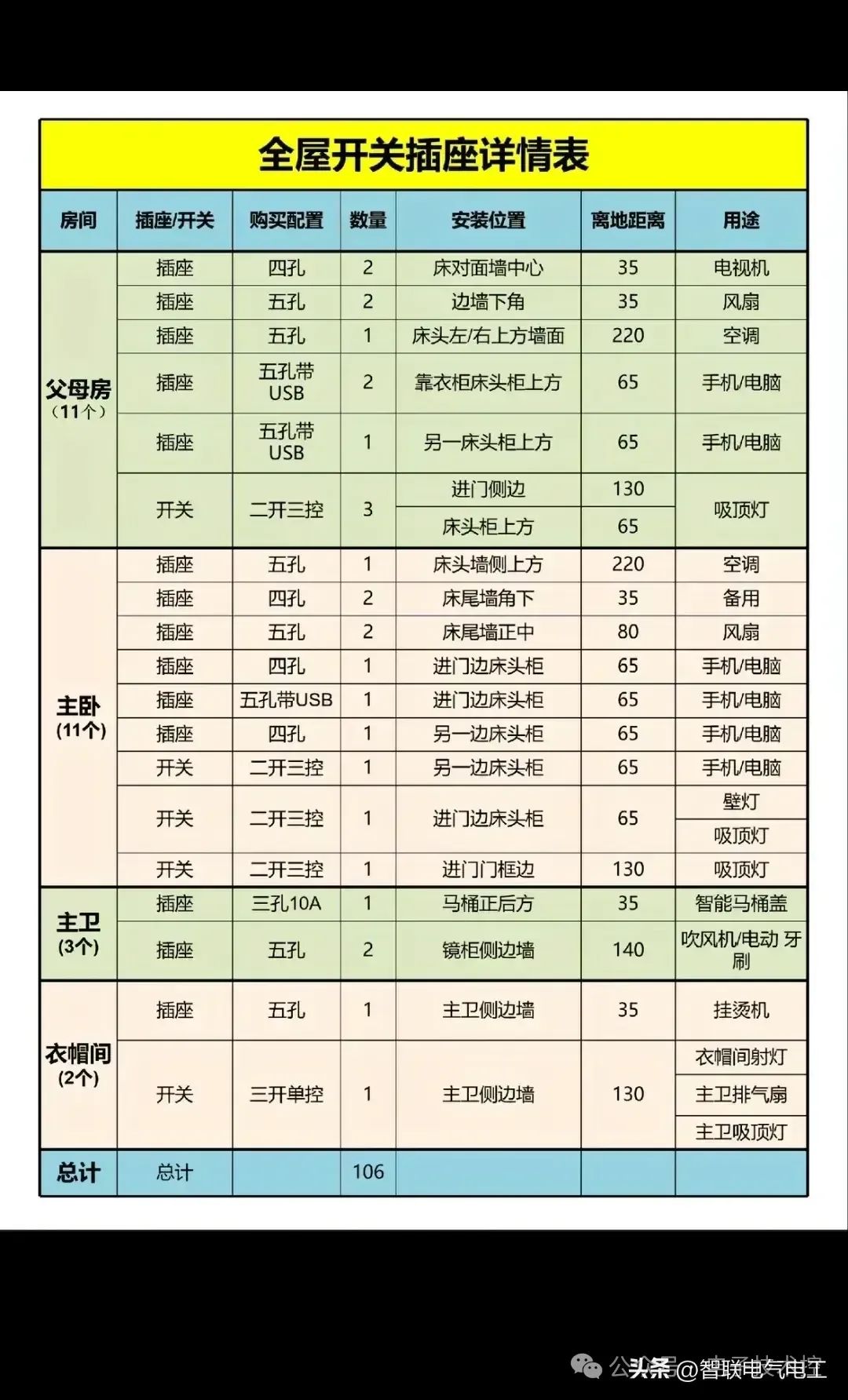

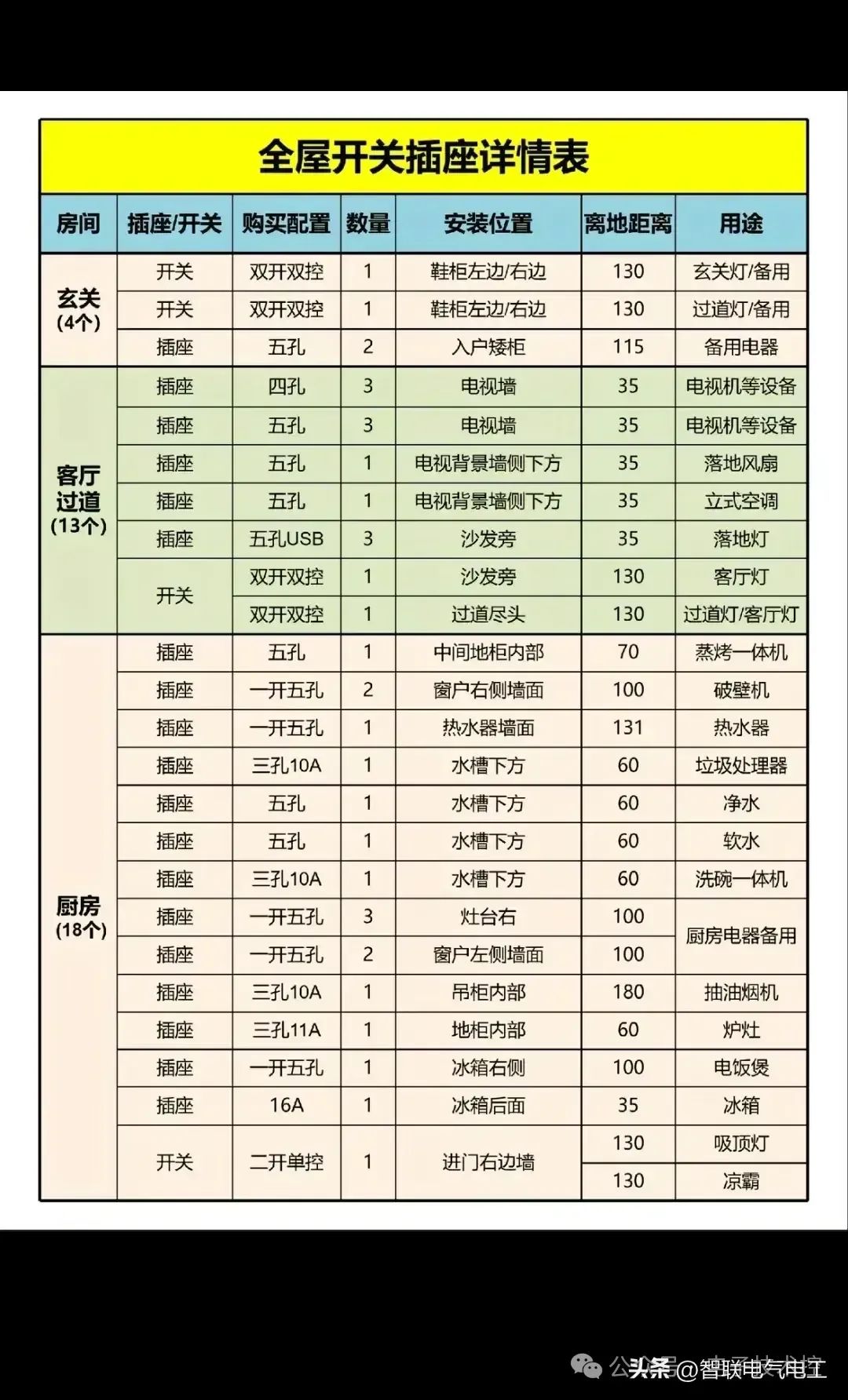

11、全屋开关插座详情表
12、全屋开关插座详情表

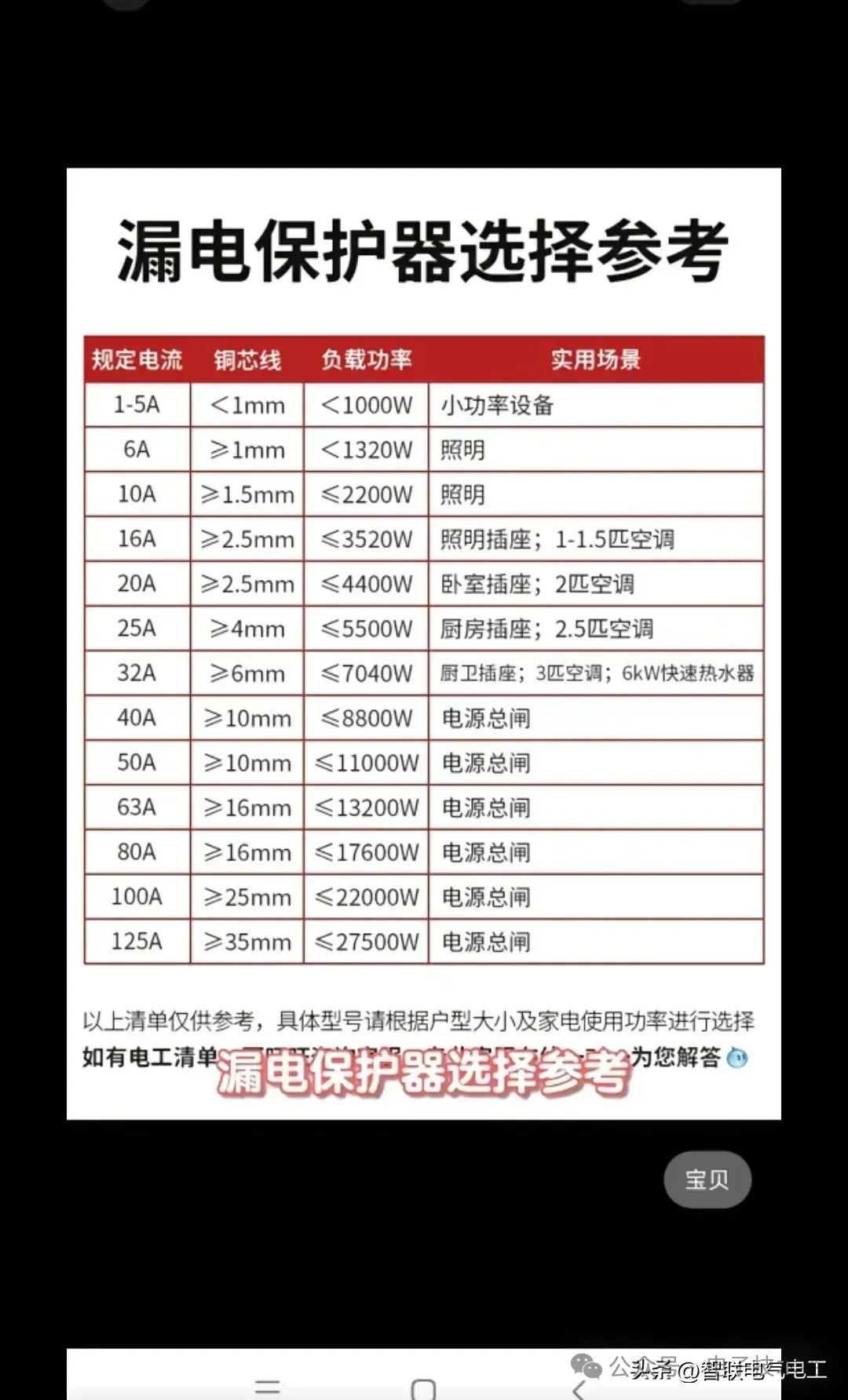

13、漏电保护器选择参考表
14、全屋开关插座详情表

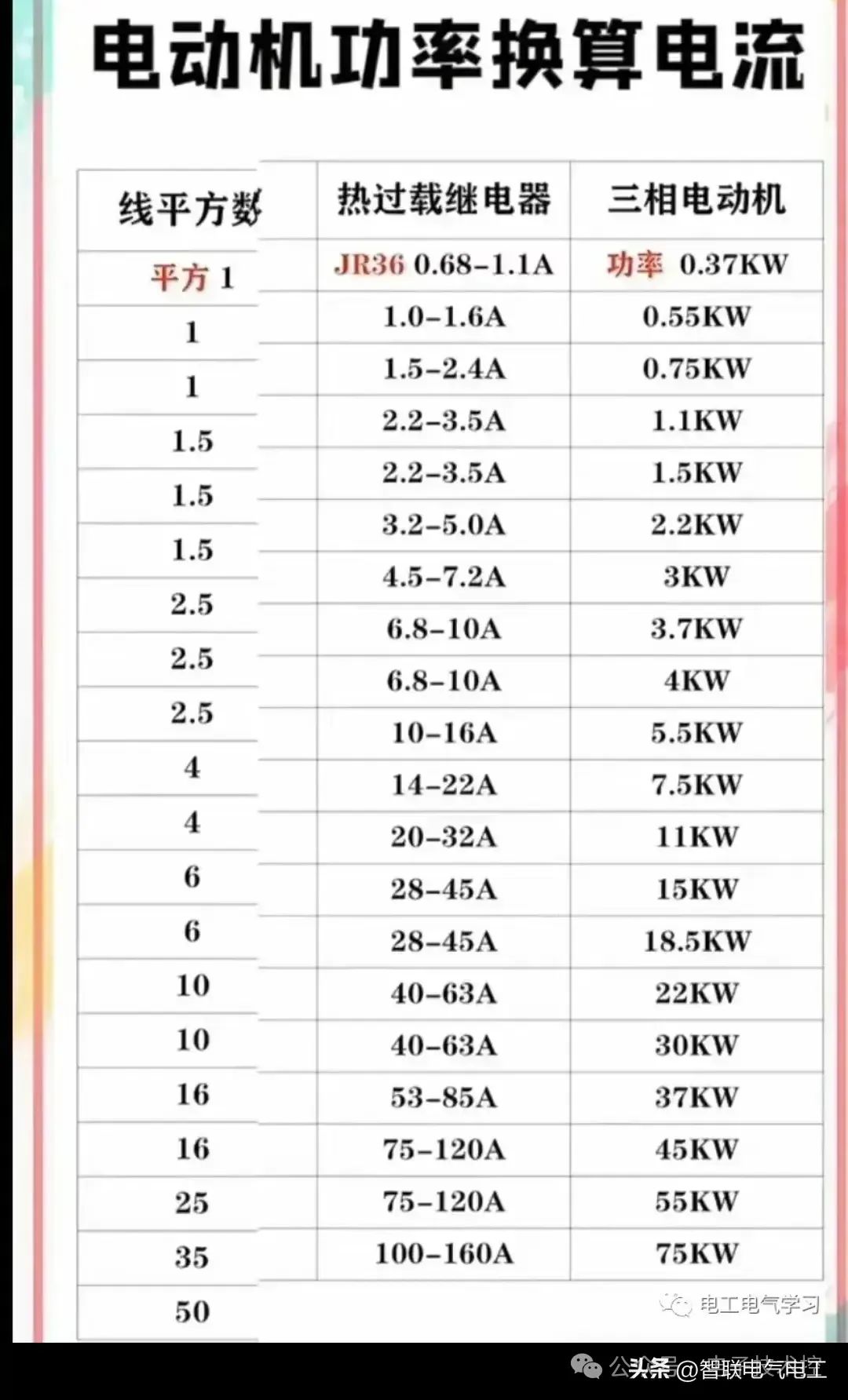

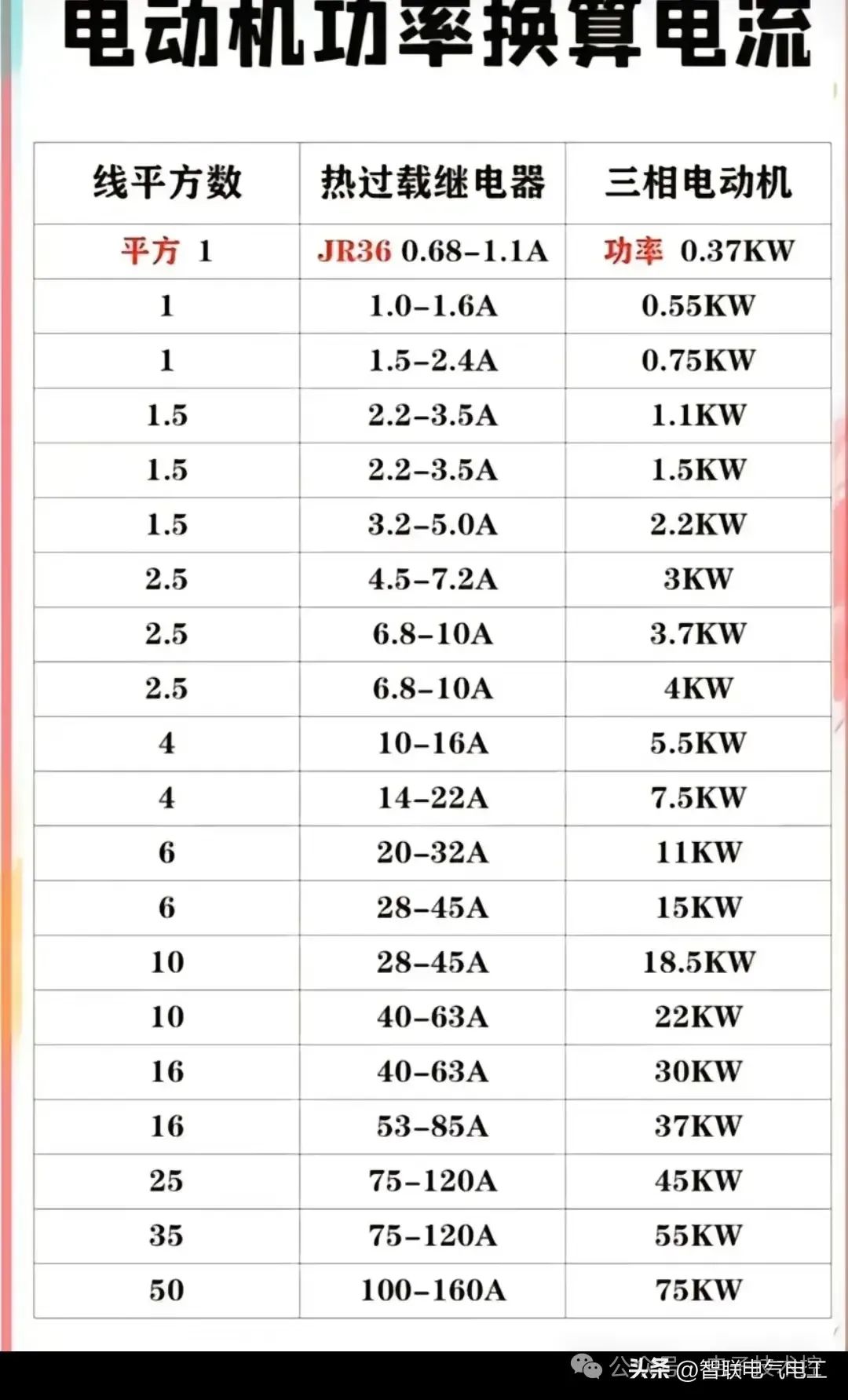

15、电动机功率换算电流

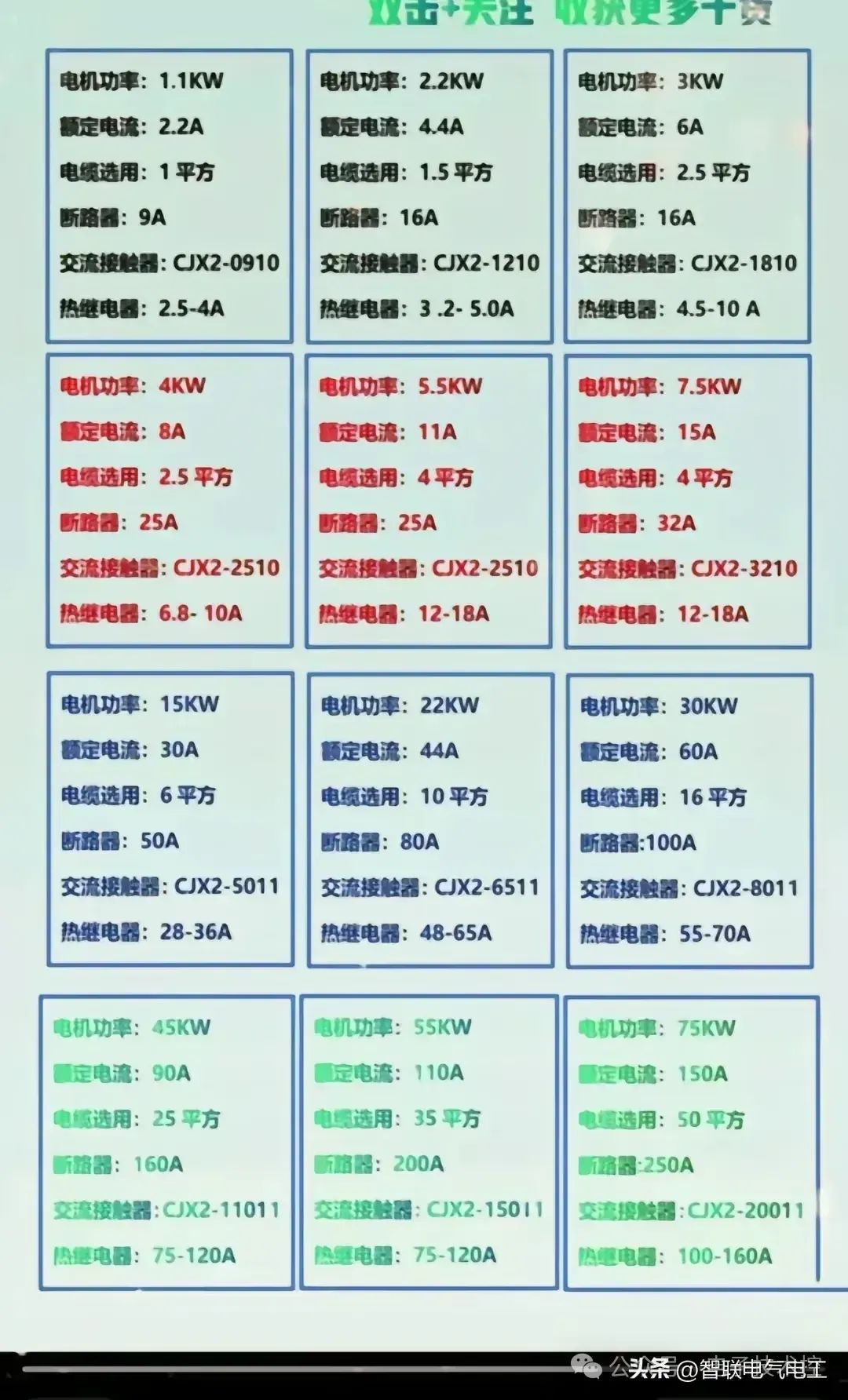

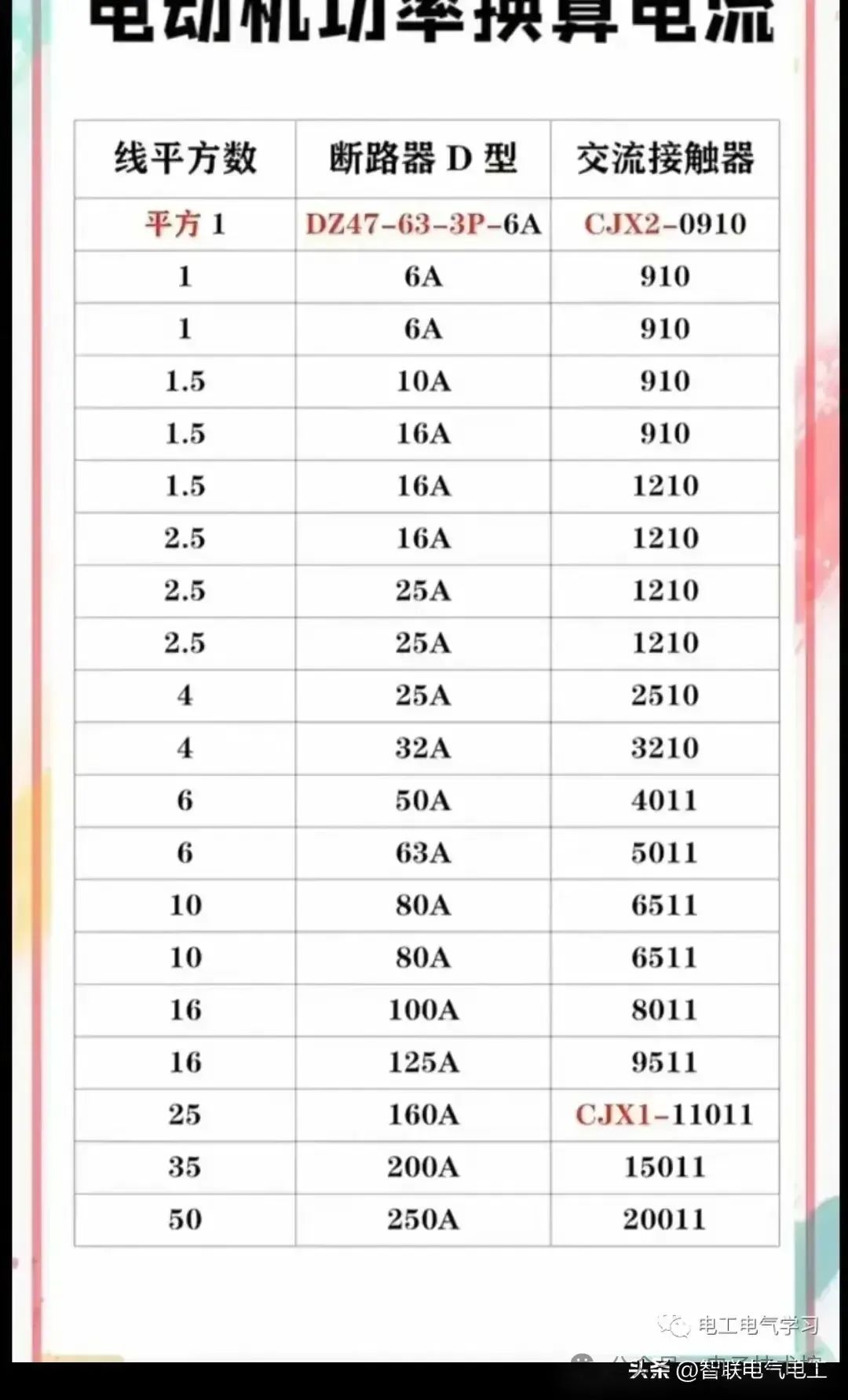

16、电机功率对应断路器、交流接触器、热继电器大小

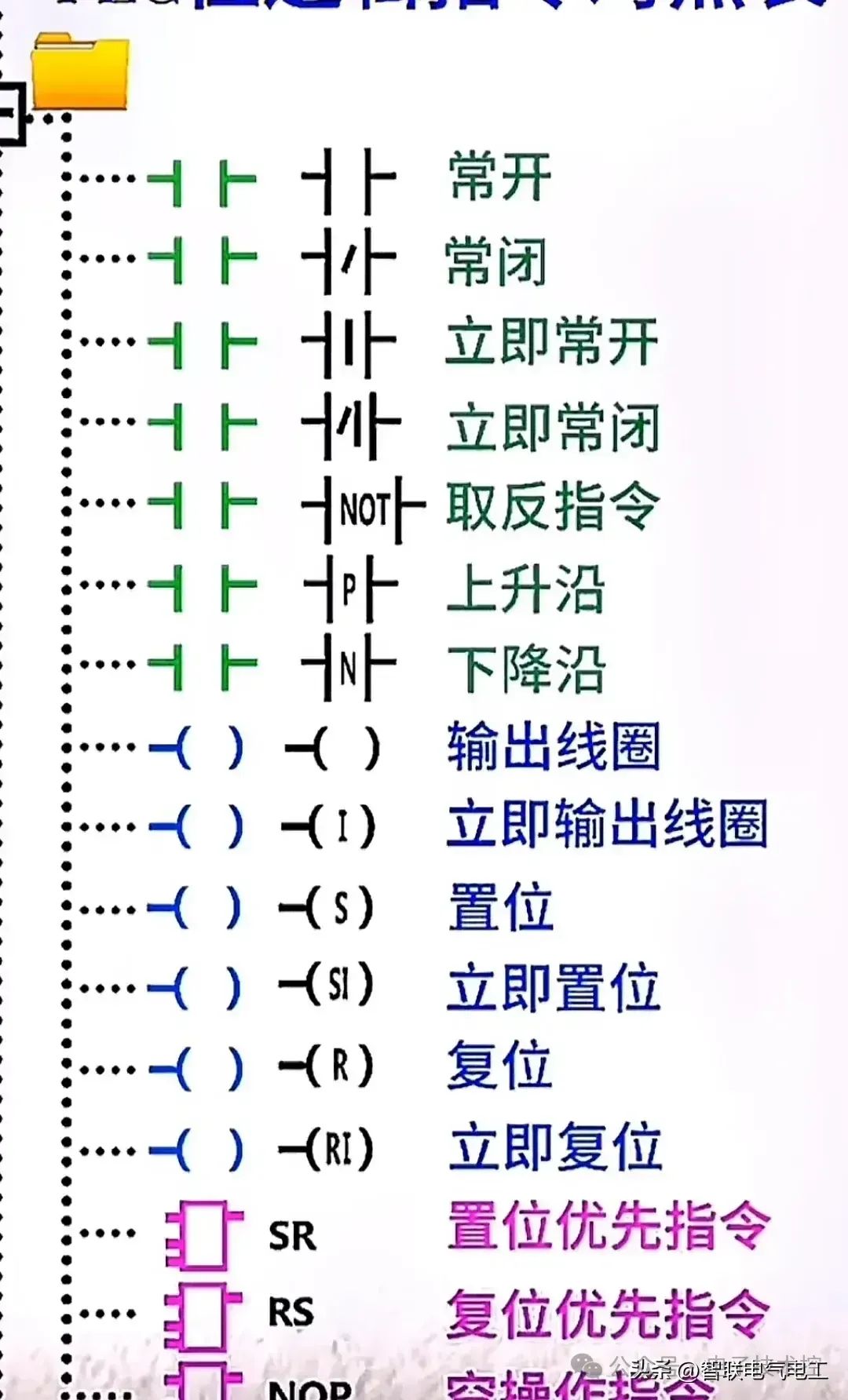

17、PLC常用符号
17、电动机功率换算电流

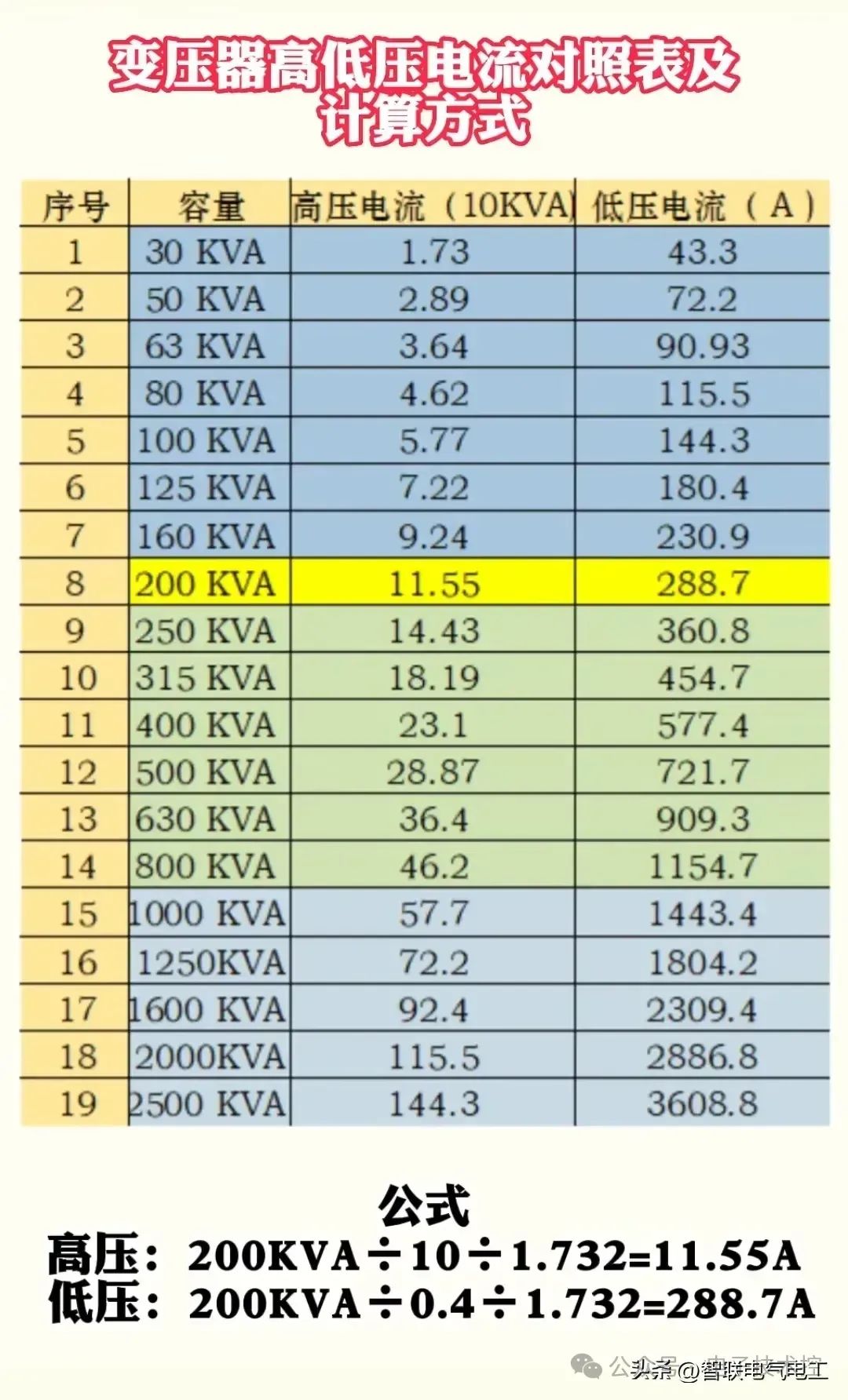

18、变压器高低压电流对照表及计算方式

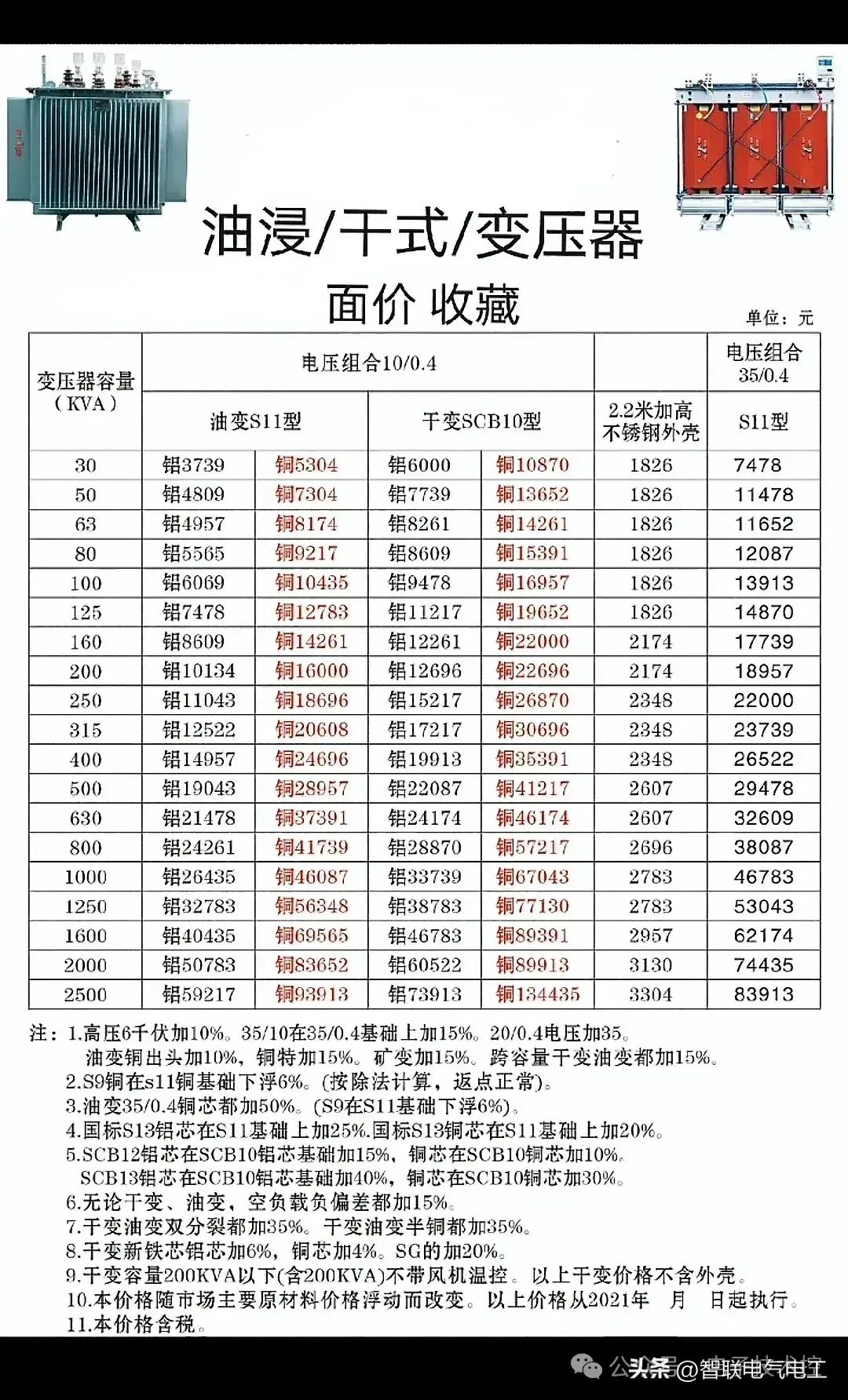

19、油浸/干式/变压器面价收藏

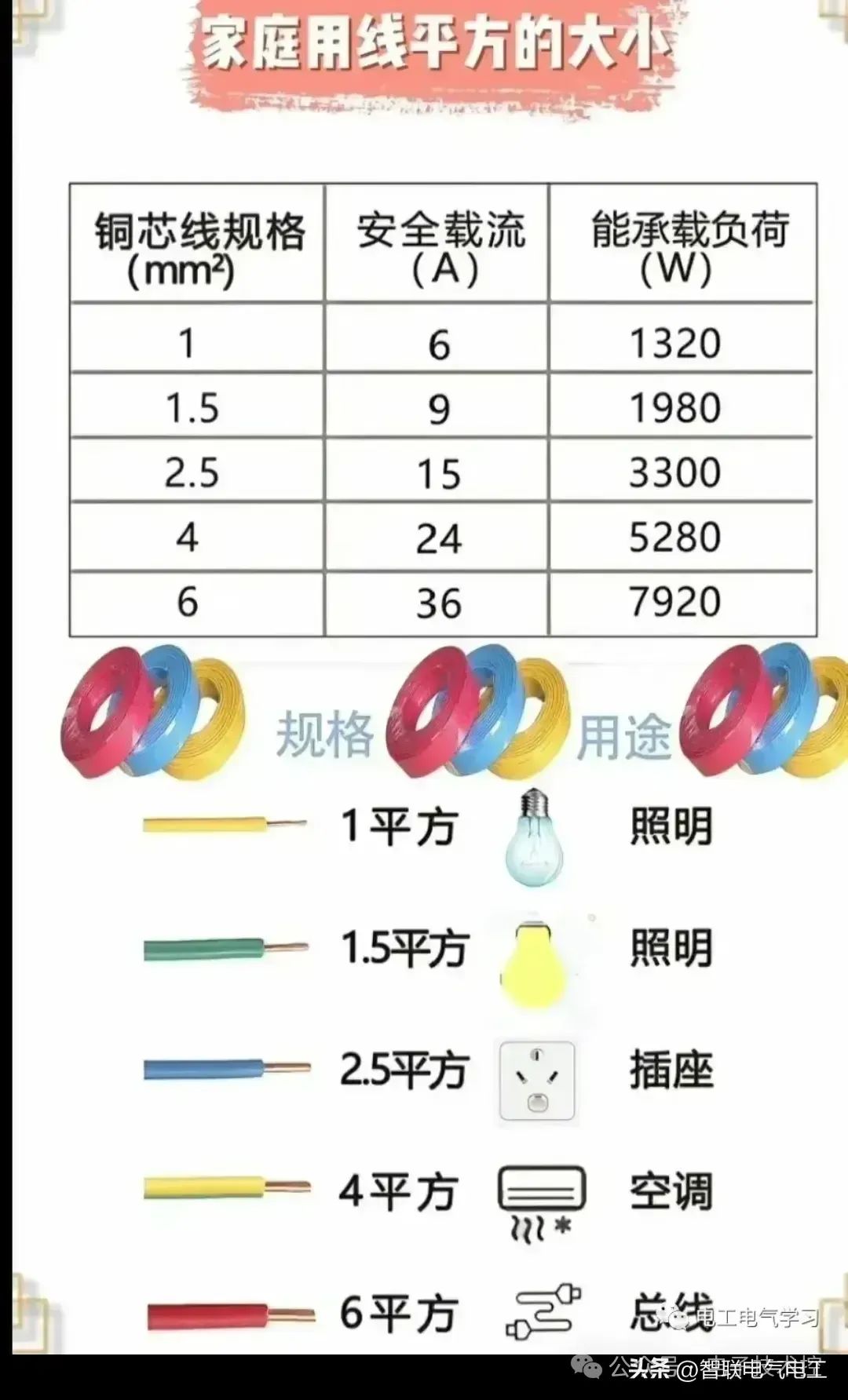

20、家庭用线平方的大小

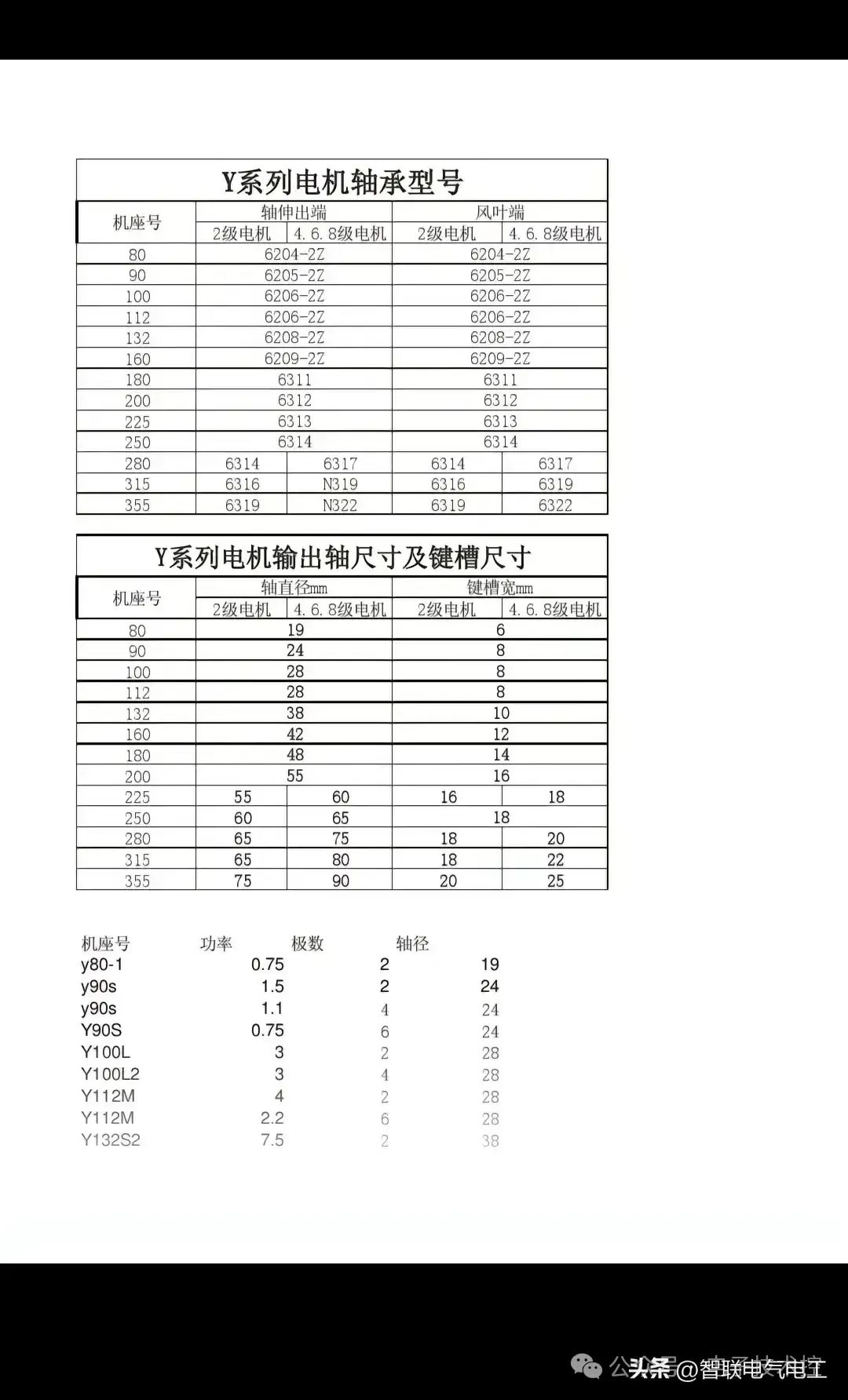

22、Y系列电机轴承型号
23、电动机功率换算电流

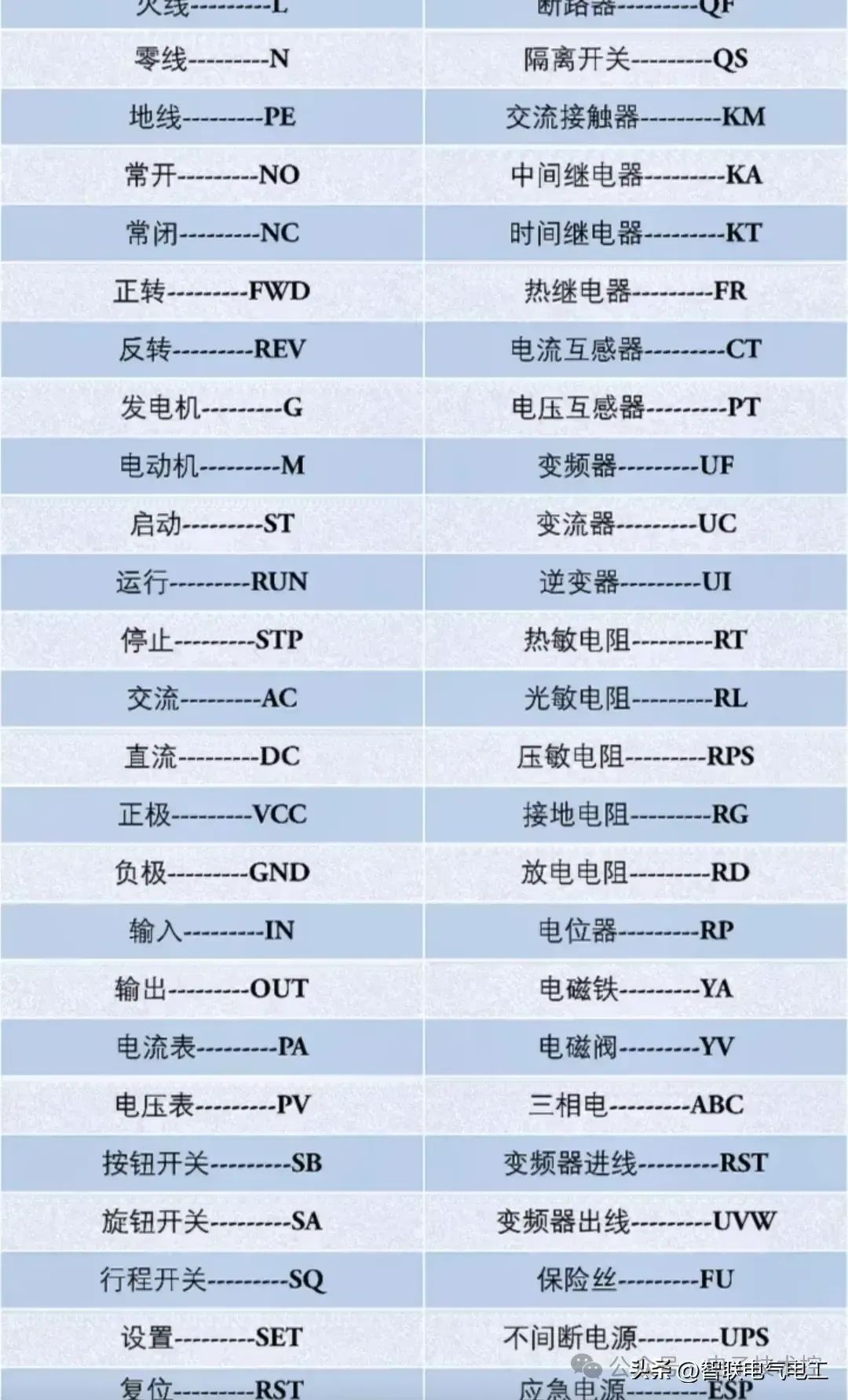

电气工程中有许多重要的符号和术语，这里列出了一些常见的电气符号和术语12：
电源相关类2：
电压：V
电流：A
火线：L
零线：N
地线：PE 或 E
正极：VCC 或 +
负极：GND
直流电：DC
交流电：AC
输入：NI
输出：OUT
启动：ST
停止：STP
断开：OFF
复位：REN
低压开关类2：
跌落式熔断器：FF
短路器：QF
熔断器：FU
隔离开关：QS
电流互感器：CT
电压互感器：PT
电容器：C
刀开关：QK
接地开关：QG
插接母线：WI
继电控制类2：
接触器：KM
中间继电器：KA
时间继电器：KT
热继电器：FR
压力继电器：KP
信号继电器：KS
转化开关：SA
按钮：SB
限位开关：SQ
行程开关：ST
主令器：QM
指示灯：HL
电磁阀：YV
气体继电器：KG
频率继电器：KF
电气设备类2：
电动机：M
变压器：T
电源：G
蓄电池：GB
自耦变压器：TA

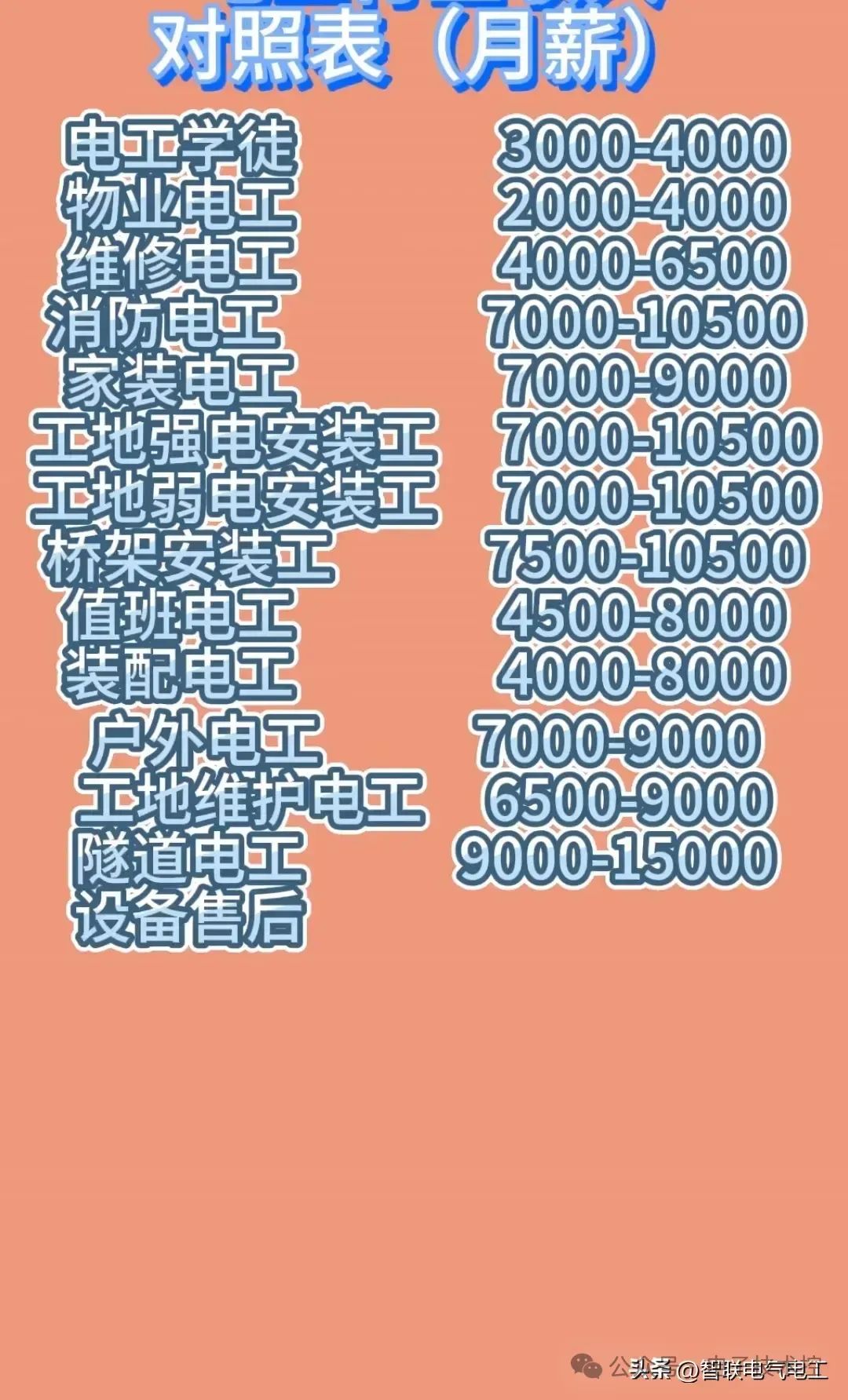

24、不同电工对应工资
