(1995年12月28日第八届全国人民代表大会常务委员会第十七次会议通过 根据2009年8月27日第十一届全国人民代表大会常务委员会第十次会议《关于修改部分法律的决定》第一次修正 根据2015年4月24日第十二届全国人民代表大会常务委员会第十四次会议《关于修改〈中华人民共和国电力法〉等六部法律的决定》第二次修正 根据2018年12月29日第十三届全国人民代表大会常务委员会第七次会议《关于修改〈中华人民共和国电力法〉等四部法律的决定》第三次修正)
第一章 总 则
第一条 为了保障和促进电力事业的发展，维护电力投资者、经营者和使用者的合法权益，保障电力安全运行，制定本法。
第二条 本法适用于中华人民共和国境内的电力建设、生产、供应和使用活动。
第三条 电力事业应当适应国民经济和社会发展的需要，适当超前发展。国家鼓励、引导国内外的经济组织和个人依法投资开发电源，兴办电力生产企业。
电力事业投资，实行谁投资、谁收益的原则。
第四条 电力设施受国家保护。
禁止任何单位和个人危害电力设施安全或者非法侵占、使用电能。
第五条 电力建设、生产、供应和使用应当依法保护环境，采用新技术，减少有害物质排放，防治污染和其他公害。
国家鼓励和支持利用可再生能源和清洁能源发电。
第六条 国务院电力管理部门负责全国电力事业的监督管理。国务院有关部门在各自的职责范围内负责电力事业的监督管理。
县级以上地方人民政府经济综合主管部门是本行政区域内的电力管理部门，负责电力事业的监督管理。县级以上地方人民政府有关部门在各自的职责范围内负责电力事业的监督管理。
第七条 电力建设企业、电力生产企业、电网经营企业依法实行自主经营、自负盈亏，并接受电力管理部门的监督。
第八条 国家帮助和扶持少数民族地区、边远地区和贫困地区发展电力事业。
第九条 国家鼓励在电力建设、生产、供应和使用过程中，采用先进的科学技术和管理方法，对在研究、开发、采用先进的科学技术和管理方法等方面作出显著成绩的单位和个人给予奖励。
第二章 电力建设
第十条 电力发展规划应当根据国民经济和社会发展的需要制定，并纳入国民经济和社会发展计划。
电力发展规划，应当体现合理利用能源、电源与电网配套发展、提高经济效益和有利于环境保护的原则。
第十一条 城市电网的建设与改造规划，应当纳入城市总体规划。城市人民政府应当按照规划，安排变电设施用地、输电线路走廊和电缆通道。
任何单位和个人不得非法占用变电设施用地、输电线路走廊和电缆通道。
第十二条 国家通过制定有关政策，支持、促进电力建设。
地方人民政府应当根据电力发展规划，因地制宜，采取多种措施开发电源，发展电力建设。
第十三条 电力投资者对其投资形成的电力，享有法定权益。并网运行的，电力投资者有优先使用权;未并网的自备电厂，电力投资者自行支配使用。
第十四条 电力建设项目应当符合电力发展规划，符合国家电力产业政策。
电力建设项目不得使用国家明令淘汰的电力设备和技术。
第十五条 输变电工程、调度通信自动化工程等电网配套工程和环境保护工程，应当与发电工程项目同时设计、同时建设、同时验收、同时投入使用。
第十六条 电力建设项目使用土地，应当依照有关法律、行政法规的规定办理;依法征收土地的，应当依法支付土地补偿费和安置补偿费，做好迁移居民的安置工作。
电力建设应当贯彻切实保护耕地、节约利用土地的原则。
地方人民政府对电力事业依法使用土地和迁移居民，应当予以支持和协助。
第十七条 地方人民政府应当支持电力企业为发电工程建设勘探水源和依法取水、用水。电力企业应当节约用水。
第三章 电力生产与电网管理
第十八条 电力生产与电网运行应当遵循安全、优质、经济的原则。
电网运行应当连续、稳定，保证供电可靠性。
第十九条 电力企业应当加强安全生产管理，坚持安全第一、预防为主的方针，建立、健全安全生产责任制度。
电力企业应当对电力设施定期进行检修和维护，保证其正常运行。
第二十条 发电燃料供应企业、运输企业和电力生产企业应当依照国务院有关规定或者合同约定供应、运输和接卸燃料。
第二十一条 电网运行实行统一调度、分级管理。任何单位和个人不得非法干预电网调度。
第二十二条 国家提倡电力生产企业与电网、电网与电网并网运行。具有独立法人资格的电力生产企业要求将生产的电力并网运行的，电网经营企业应当接受。
并网运行必须符合国家标准或者电力行业标准。
并网双方应当按照统一调度、分级管理和平等互利、协商一致的原则，签订并网协议，确定双方的权利和义务;并网双方达不成协议的，由省级以上电力管理部门协调决定。
第二十三条 电网调度管理办法，由国务院依照本法的规定制定。
第四章 电力供应与使用
第二十四条 国家对电力供应和使用，实行安全用电、节约用电、计划用电的管理原则。
电力供应与使用办法由国务院依照本法的规定制定。
第二十五条 供电企业在批准的供电营业区内向用户供电。
供电营业区的划分，应当考虑电网的结构和供电合理性等因素。一个供电营业区内只设立一个供电营业机构。
供电营业区的设立、变更，由供电企业提出申请，电力管理部门依据职责和管理权限，会同同级有关部门审查批准后，发给《电力业务许可证》。供电营业区设立、变更的具体办法，由国务院电力管理部门制定。
第二十六条 供电营业区内的供电营业机构，对本营业区内的用户有按照国家规定供电的义务;不得违反国家规定对其营业区内申请用电的单位和个人拒绝供电。
申请新装用电、临时用电、增加用电容量、变更用电和终止用电，应当依照规定的程序办理手续。
供电企业应当在其营业场所公告用电的程序、制度和收费标准，并提供用户须知资料。
第二十七条 电力供应与使用双方应当根据平等自愿、协商一致的原则，按照国务院制定的电力供应与使用办法签订供用电合同，确定双方的权利和义务。
第二十八条 供电企业应当保证供给用户的供电质量符合国家标准。对公用供电设施引起的供电质量问题，应当及时处理。
用户对供电质量有特殊要求的，供电企业应当根据其必要性和电网的可能，提供相应的电力。
第二十九条 供电企业在发电、供电系统正常的情况下，应当连续向用户供电，不得中断。因供电设施检修、依法限电或者用户违法用电等原因，需要中断供电时，供电企业应当按照国家有关规定事先通知用户。
用户对供电企业中断供电有异议的，可以向电力管理部门投诉;受理投诉的电力管理部门应当依法处理。
第三十条 因抢险救灾需要紧急供电时，供电企业必须尽速安排供电，所需供电工程费用和应付电费依照国家有关规定执行。
第三十一条 用户应当安装用电计量装置。用户使用的电力电量，以计量检定机构依法认可的用电计量装置的记录为准。
用户受电装置的设计、施工安装和运行管理，应当符合国家标准或者电力行业标准。
第三十二条 用户用电不得危害供电、用电安全和扰乱供电、用电秩序。
对危害供电、用电安全和扰乱供电、用电秩序的，供电企业有权制止。
第三十三条 供电企业应当按照国家核准的电价和用电计量装置的记录，向用户计收电费。
供电企业查电人员和抄表收费人员进入用户，进行用电安全检查或者抄表收费时，应当出示有关证件。
用户应当按照国家核准的电价和用电计量装置的记录，按时交纳电费;对供电企业查电人员和抄表收费人员依法履行职责，应当提供方便。
第三十四条 供电企业和用户应当遵守国家有关规定，采取有效措施，做好安全用电、节约用电和计划用电工作。
第五章 电价与电费
第三十五条 本法所称电价，是指电力生产企业的上网电价、电网间的互供电价、电网销售电价。
电价实行统一政策，统一定价原则，分级管理。
第三十六条 制定电价，应当合理补偿成本，合理确定收益，依法计入税金，坚持公平负担，促进电力建设。
第三十七条 上网电价实行同网同质同价。具体办法和实施步骤由国务院规定。
电力生产企业有特殊情况需另行制定上网电价的，具体办法由国务院规定。
第三十八条 跨省、自治区、直辖市电网和省级电网内的上网电价，由电力生产企业和电网经营企业协商提出方案，报国务院物价行政主管部门核准。
独立电网内的上网电价，由电力生产企业和电网经营企业协商提出方案，报有管理权的物价行政主管部门核准。
地方投资的电力生产企业所生产的电力，属于在省内各地区形成独立电网的或者自发自用的，其电价可以由省、自治区、直辖市人民政府管理。
第三十九条 跨省、自治区、直辖市电网和独立电网之间、省级电网和独立电网之间的互供电价，由双方协商提出方案，报国务院物价行政主管部门或者其授权的部门核准。
独立电网与独立电网之间的互供电价，由双方协商提出方案，报有管理权的物价行政主管部门核准。
第四十条 跨省、自治区、直辖市电网和省级电网的销售电价，由电网经营企业提出方案，报国务院物价行政主管部门或者其授权的部门核准。
独立电网的销售电价，由电网经营企业提出方案，报有管理权的物价行政主管部门核准。
第四十一条 国家实行分类电价和分时电价。分类标准和分时办法由国务院确定。
对同一电网内的同一电压等级、同一用电类别的用户，执行相同的电价标准。
第四十二条 用户用电增容收费标准，由国务院物价行政主管部门会同国务院电力管理部门制定。
第四十三条 任何单位不得超越电价管理权限制定电价。供电企业不得擅自变更电价。
第四十四条 禁止任何单位和个人在电费中加收其他费用;但是，法律、行政法规另有规定的，按照规定执行。
地方集资办电在电费中加收费用的，由省、自治区、直辖市人民政府依照国务院有关规定制定办法。
禁止供电企业在收取电费时，代收其他费用。
第四十五条 电价的管理办法，由国务院依照本法的规定制定。
第六章 农村电力建设和农业用电
第四十六条 省、自治区、直辖市人民政府应当制定农村电气化发展规划，并将其纳入当地电力发展规划及国民经济和社会发展计划。
第四十七条 国家对农村电气化实行优惠政策，对少数民族地区、边远地区和贫困地区的农村电力建设给予重点扶持。
第四十八条 国家提倡农村开发水能资源，建设中、小型水电站，促进农村电气化。
国家鼓励和支持农村利用太阳能、风能、地热能、生物质能和其他能源进行农村电源建设，增加农村电力供应。
第四十九条 县级以上地方人民政府及其经济综合主管部门在安排用电指标时，应当保证农业和农村用电的适当比例，优先保证农村排涝、抗旱和农业季节性生产用电。
电力企业应当执行前款的用电安排，不得减少农业和农村用电指标。
第五十条 农业用电价格按照保本、微利的原则确定。
农民生活用电与当地城镇居民生活用电应当逐步实行相同的电价。
第五十一条 农业和农村用电管理办法，由国务院依照本法的规定制定。
第七章 电力设施保护
第五十二条 任何单位和个人不得危害发电设施、变电设施和电力线路设施及其有关辅助设施。
在电力设施周围进行爆破及其他可能危及电力设施安全的作业的，应当按照国务院有关电力设施保护的规定，经批准并采取确保电力设施安全的措施后，方可进行作业。
第五十三条 电力管理部门应当按照国务院有关电力设施保护的规定，对电力设施保护区设立标志。
任何单位和个人不得在依法划定的电力设施保护区内修建可能危及电力设施安全的建筑物、构筑物，不得种植可能危及电力设施安全的植物，不得堆放可能危及电力设施安全的物品。
在依法划定电力设施保护区前已经种植的植物妨碍电力设施安全的，应当修剪或者砍伐。
第五十四条 任何单位和个人需要在依法划定的电力设施保护区内进行可能危及电力设施安全的作业时，应当经电力管理部门批准并采取安全措施后，方可进行作业。
第五十五条 电力设施与公用工程、绿化工程和其他工程在新建，改建或者扩建中相互妨碍时，有关单位应当按照国家有关规定协商，达成协议后方可施工。
第八章 监督检查
第五十六条 电力管理部门依法对电力企业和用户执行电力法律、行政法规的情况进行监督检查。
第五十七条 电力管理部门根据工作需要，可以配备电力监督检查人员。
电力监督检查人员应当公正廉洁，秉公执法，熟悉电力法律、法规，掌握有关电力专业技术。
第五十八条 电力监督检查人员进行监督检查时，有权向电力企业或者用户了解有关执行电力法律、行政法规的情况，查阅有关资料，并有权进入现场进行检查。
电力企业和用户对执行监督检查任务的电力监督检查人员应当提供方便。
电力监督检查人员进行监督检查时，应当出示证件。
第九章 法律责任
第五十九条 电力企业或者用户违反供用电合同，给对方造成损失的，应当依法承担赔偿责任。
电力企业违反本法第二十八条、第二十九条第一款的规定，未保证供电质量或者未事先通知用户中断供电，给用户造成损失的，应当依法承担赔偿责任。
第六十条 因电力运行事故给用户或者第三人造成损害的，电力企业应当依法承担赔偿责任。
电力运行事故由下列原因之一造成的，电力企业不承担赔偿责任：
(一)不可抗力;
(二)用户自身的过错。
因用户或者第三人的过错给电力企业或者其他用户造成损害的，该用户或者第三人应当依法承担赔偿责任。
第六十一条 违反本法第十一条第二款的规定，非法占用变电设施用地、输电线路走廊或者电缆通道的，由县级以上地方人民政府责令限期改正;逾期不改正的，强制清除障碍。
第六十二条 违反本法第十四条规定，电力建设项目不符合电力发展规划、产业政策的，由电力管理部门责令停止建设。
违反本法第十四条规定，电力建设项目使用国家明令淘汰的电力设备和技术的，由电力管理部门责令停止使用，没收国家明令淘汰的电力设备，并处五万元以下的罚款。
第六十三条 违反本法第二十五条规定，未经许可，从事供电或者变更供电营业区的，由电力管理部门责令改正，没收违法所得，可以并处违法所得五倍以下的罚款。
第六十四条 违反本法第二十六条、第二十九条规定，拒绝供电或者中断供电的，由电力管理部门责令改正，给予警告;情节严重的，对有关主管人员和直接责任人员给予行政处分。
第六十五条 违反本法第三十二条规定，危害供电、用电安全或者扰乱供电、用电秩序的，由电力管理部门责令改正，给予警告;情节严重或者拒绝改正的，可以中止供电，可以并处五万元以下的罚款。
第六十六条 违反本法第三十三条、第四十三条、第四十四条规定，未按照国家核准的电价和用电计量装置的记录向用户计收电费、超越权限制定电价或者在电费中加收其他费用的，由物价行政主管部门给予警告，责令返还违法收取的费用，可以并处违法收取费用五倍以下的罚款;情节严重的，对有关主管人员和直接责任人员给予行政处分。
第六十七条 违反本法第四十九条第二款规定，减少农业和农村用电指标的，由电力管理部门责令改正;情节严重的，对有关主管人员和直接责任人员给予行政处分;造成损失的，责令赔偿损失。
第六十八条 违反本法第五十二条第二款和第五十四条规定，未经批准或者未采取安全措施在电力设施周围或者在依法划定的电力设施保护区内进行作业，危及电力设施安全的，由电力管理部门责令停止作业、恢复原状并赔偿损失。
第六十九条 违反本法第五十三条规定，在依法划定的电力设施保护区内修建建筑物、构筑物或者种植植物、堆放物品，危及电力设施安全的，由当地人民政府责令强制拆除、砍伐或者清除。
第七十条 有下列行为之一，应当给予治安管理处罚的，由公安机关依照治安管理处罚法的有关规定予以处罚;构成犯罪的，依法追究刑事责任：
(一)阻碍电力建设或者电力设施抢修，致使电力建设或者电力设施抢修不能正常进行的;
(二)扰乱电力生产企业、变电所、电力调度机构和供电企业的秩序，致使生产、工作和营业不能正常进行的;
(三)殴打、公然侮辱履行职务的查电人员或者抄表收费人员的;
(四)拒绝、阻碍电力监督检查人员依法执行职务的。
第七十一条 盗窃电能的，由电力管理部门责令停止违法行为，追缴电费并处应交电费五倍以下的罚款;构成犯罪的，依照刑法有关规定追究刑事责任。
第七十二条 盗窃电力设施或者以其他方法破坏电力设施，危害公共安全的，依照刑法有关规定追究刑事责任。
第七十三条 电力管理部门的工作人员滥用职权、玩忽职守、徇私舞弊，构成犯罪的，依法追究刑事责任;尚不构成犯罪的，依法给予行政处分。
第七十四条 电力企业职工违反规章制度、违章调度或者不服从调度指令，造成重大事故的，依照刑法有关规定追究刑事责任。
电力企业职工故意延误电力设施抢修或者抢险救灾供电，造成严重后果的，依照刑法有关规定追究刑事责任。
电力企业的管理人员和查电人员、抄表收费人员勒索用户、以电谋私，构成犯罪的，依法追究刑事责任;尚不构成犯罪的，依法给予行政处分。
第十章 附则
第七十五条 本法自1996年4月1日起施行。

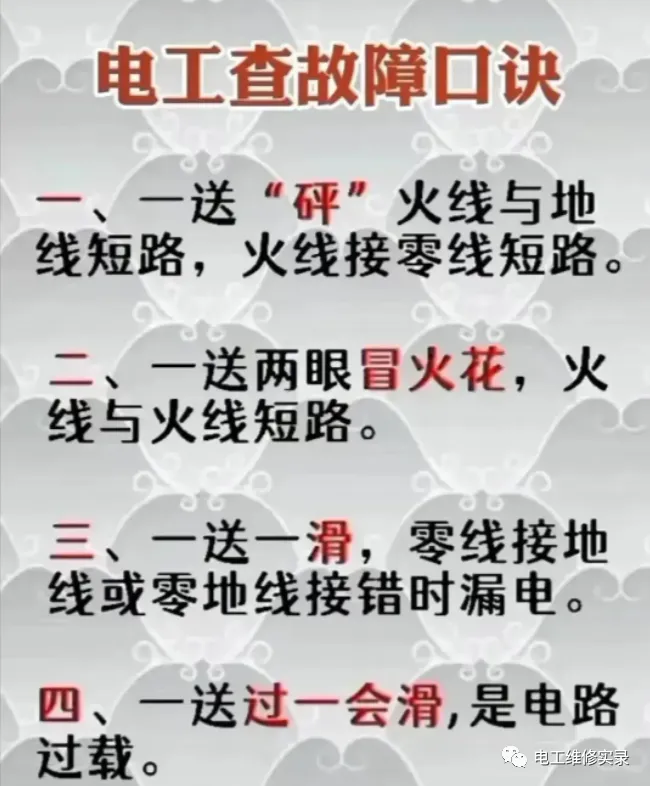

一、电工必备基础知识
1、左零右火
2、三相五线制用颜色黄、绿、红、淡蓝色分别表示U、V、W、N 保护接地线双颜色（PE）
3、变压器在运行中，变压器各相电流不应超过额定电流；最大不平衡电流不得超过额定电流的25%。变压器投入运行后应定期进行检修。
4、同一台变压器供电的系统中，不宜保护接地和保护接零混用。
5、电压互感器二次线圈的额定电压一般为100V。
6、电压互感器的二次侧在工作时不得短路。因短路时将产生很大的短路电流，有可能烧坏互感器，为此电压互感器的一次，二次侧都装设熔断器进行保护。
7、电压互感器的二次侧有一端必须接地。这是为了防止一，二次线圈绝缘击穿时，一次高压窜入二次侧，危及人身及设备的安全。
8、电流互感器在工作时二次侧接近于短路状况。二次线圈的额定电流一般为5A
9、电流互感器的二次侧在工作时决不允许开路，
10、电流互感器的二次侧有一端必须接地，防止其一、二次线圈绝缘击穿时，一次侧高压窜入二次侧。
11、电流互感器在联接时，要注意其一、二次线圈的极性，我国互感器采用减极性的标号法。
12、安装时一定要注意接线正确可靠，并且二次侧不允许接熔断器或开关。即使因为某种原因要拆除二次侧的仪表或其他装置时，也必须先将二次侧短路，然后再进行拆除。
13、低压开关是指1KV以下的隔离开关、断路器、熔断器等等
14、低压配电装置所控制的负荷，必须分路清楚，严禁一闸多控和混淆。
15、低压配电装置与自备发电机设备的联锁装置应动作可靠。严禁自备发电设备与电网私自并联运行。
16、低压配电装置前后左右操作维护的通道上应铺设绝缘垫，同时严禁在通道上堆放其他物品。
17、接设备时：先接设备，后接电源。
18、拆设备时：先拆电源，后拆设备。
19、接线路时：先接零线，后接火线。
20、拆线路时：先拆火线，后拆零线。
21、低压熔断器不能作为电动机的过负荷保护。
22、熔断器的额定电压必须大于等于配电线路的工作电压。
23、熔断器的额定电流必须大于等于熔体的额定电流。
24、熔断器的分断能力必须大于配电线路可能出现的最大短路电流。
25熔体额定电流的选用，必须满足线路正常工作电流和电动机的起动电流。
26、对电炉及照明等负载的短路保护，熔体的额定电流等于或稍大于负载的额定电流。
27、对于单台电动机，熔体额定电流≥（1.5-2.5）电机额定电流
28、熔体额定电流在配电系统中，上、下级应协调配合，以实现选择性保护目的。下一级应比上一级小。
29、瓷插式熔断器应垂直安装，必须采用合格的熔丝，不得以其他的铜丝等代替熔丝。
30、螺旋式熔断器的电源进线应接在底座的中心接线端子上，接负载的出线应接在螺纹壳的接线端子上。
31、更换熔体时，必须先将用电设备断开，以防止引起电弧
32熔断器应装在各相线上。在二相三线或三相四线回路的中性线上严禁装熔断器
33、熔断器主要用作短路保护
34、熔断器作隔离目的使用时，必须将熔断器装设在线路首端。
35、熔断器作用是短路保护。隔离电源，安全检修。
36、刀开关作用是隔离电源，安全检修。
37、胶盖瓷底闸刀开关一般作为电气照明线路、电热回路的控制开关，也可用作分支电路的配电开关
38、三极胶盖闸刀开关在适当降低容量时可以用于不频繁起动操作电动机控制开关，
39、三极胶盖闸刀开关电源进线应按在静触头端的进线座上，用电设备接在下面熔丝的出线座上。
40、刀开关在切断状况时，手柄应该向下，接通状况时，手柄应该向上，不能倒装或平装，
41、三极胶盖闸刀开关作用是短路保护。隔离电源，安全检修。
42、低压负荷开关的外壳应可靠接地。
43、选用自动空气开关作总开关时，在这些开关进线侧必须有明显的断开点，明显断开点可采用隔离开关、刀开关或熔断器等。
44、熔断器的主要作用是过载或短路保护。
45、电容器并联补偿是把电容器直接与被补偿设备并接到同一电路上，以提高功率因数。46、
46、改善功率因数的措施有多项，其中zui方便的方法是并联补偿电容器。
47、墙壁开关离地面应1.3米、墙壁插座0.3米
48、拉线开关离地面应2-3米
49电度表离地面应1.4—1.8米
50、进户线离地面应2.7米
51、路，一，二级公路，电车道，主要河流，弱电线路，特殊索道等，不应有接头。
52、塑料护套线主要用于户内明配敷设，不得直接埋入抹灰层内暗配敷设。
53、导线穿管一般要求管内导线的总截面积（包括绝缘层）不大于线管内径截面积的40％。
54、管内导线不得有接头，接头应在接线盒内；不同电源回路、不同电压回路、互为备用的回路、工作照明与应急照明的线路均不得装在同一管内。
55、管子为钢管（铁管）时，同一交流回路的导线必须穿在同一管内，不允许一根导线穿一根钢管。
56、一根管内所装的导线不得超过8根。
57、管子为钢管（铁管）时，管子必须要可靠接地。
58、管子为钢管（铁管）时，管子出线两端必须加塑料保护套。
59、导线穿管长度超过30米（半硬管）其中间应装设分线盒。
60导线穿管长度超过40米（铁管）其中间应装设分线盒。
61、导线穿管，有一个弯曲线管长度不超过20米。其中间应装设分线盒。
62、导线穿管，有二个弯曲线管长度不超过15米。其中间应装设分线盒。
63、导线穿管，有三个弯曲线管长度不超过8米。其中间应装设分线盒。
64、在采用多相供电时，同一建筑物的导线绝缘层颜色选择应一致，即保护导线（PE)应为绿/黄双色线，中性线（N)线为淡蓝色；相线为65、L1－黄色、L2－绿色、L3－红色。单相供电开关线为红色，开关后一般采用白色或黄色。
66、导线的接头位置不应在绝缘子固定处，接头位置距导线固定处应在0.5米以上，以免妨碍扎线及折断。
二、电工电路的符号字母大全
字符电路图符号大全：
AAT 电源自动投入装置
AC 交流电
DC 直流电
FU 熔断器
G 发电机
M 电动机
HG 绿灯
HR 红灯
HW 白灯
HP 光字牌
K 继电器
KA(NZ) 电流继电器(负序零序)
KD 差动继电器
KF 闪光继电器
KH 热继电器
KM 中间继电器
KOF 出口中间继电器
KS 信号继电器
KT 时间继电器
KV(NZ) 电压继电器(负序零序)
KP 极化继电器
KR 干簧继电器
KI 阻抗继电器
KW(NZ) 功率方向继电器(负序零序)
KM 接触器
KA 瞬时继电器 ；瞬时有或无继电器；交流继电器
KV电压继电器
L 线路
QF 断路器
QS 隔离开关
T 变压器
TA 电流互感器
TV 电压互感器
W 直流母线
YC 合闸线圈
YT 跳闸线圈
PQS 有功无功视在功率
EUI 电动势电压电流
SE 实验按钮
SR 复归按钮
f 频率
Q——电路的开关器件
FU——熔断器
FR——热继电器
KM——接触器
KA——1、瞬时接触继电器 2、瞬时 有或无继电器 3、交流继电器
KT——延时 有或无继电器
SB——按钮开关 Q——电路的开关器件
FU——熔断器
KM——接触器
KA——1、瞬时接触继电器 2、瞬时 有或无继电器 3、交流继电器
KT——延时 有或无继电器
SB——按钮开关
SA 转换开关
电流表 PA
电压表 PV
有功电度表 PJ
无功电度表 PJR
频率表 PF
相位表 PPA
最大需量表(负荷监控仪) PM
功率因数表 PPF
有功功率表 PW
无功功率表 PR
无功电流表 PAR
声信号 HA
光信号 HS
指示灯 HL
红色灯 HR
绿色灯 HG
黄色灯 HY
蓝色灯 HB
白色灯 HW
连接片 XB
插头 XP
插座 XS
端子板 XT
电线电缆母线 W
直流母线 WB
插接式(馈电)母线 WIB
电力分支线 WP
照明分支线 WL
应急照明分支线 WE
电力干线 WPM
照明干线 WLM
应急照明干线 WEM
滑触线 WT
合闸小母线 WCL
控制小母线 WC
信号小母线 WS
闪光小母线 WF
事故音响小母线 WFS
预报音响小母线 WPS
电压小母线 WV
事故照明小母线 WELM
避雷器 F
熔断器 FU
快速熔断器 FTF
跌落式熔断器 FF
限压保护器件 FV
电容器 C
电力电容器 CE
正转按钮 SBF
反转按钮 SBR
停止按钮 SBS
紧急按钮 SBE
试验按钮 SBT
复位按钮 SR
限位开关 SQ
接近开关 SQP
手动控制开关 SH
时间控制开关 SK
液位控制开关 SL
湿度控制开关 SM
压力控制开关 SP
速度控制开关 SS
温度控制开关辅助开关 ST
电压表切换开关 SV
电流表切换开关 SA
整流器 U
可控硅整流器 UR
控制电路有电源的整流器 VC
变频器 UF
变流器 UC
逆变器 UI
电动机 M
异步电动机 MA
同步电动机 MS
直流电动机 MD
绕线转子感应电动机 MW
鼠笼型电动机 MC
电动阀 YM
电磁阀 YV
防火阀 YF
排烟阀 YS
电磁锁 YL
跳闸线圈 YT
合闸线圈 YC
气动执行器 YPAYA
电动执行器 YE
发热器件(电加热) FH
照明灯(发光器件) EL
空气调节器 EV
电加热器加热元件 EE
感应线圈电抗器 L
励磁线圈 LF
消弧线圈 LA
滤波电容器 LL
电阻器变阻器 R
电位器 RP
热敏电阻 RT
光敏电阻 RL
压敏电阻 RPS
接地电阻 RG
放电电阻 RD
启动变阻器 RS
频敏变阻器 RF
限流电阻器 RC
光电池热电传感器 B
压力变换器 BP
温度变换器 BT
速度变换器 BV
时间测量传感器 BT1BK
液位测量传感器 BL
温度测量传感器 BHBM

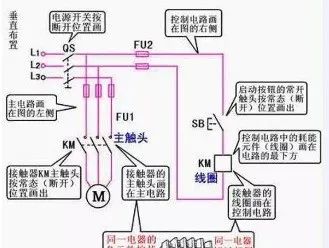

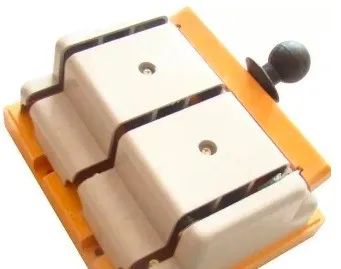

三、板用刀开关的选择
1、结构形式的选择
根据它在线路中的作用和它在成套配电装置中的安装位置来确定它的结构形式。仅用来隔离电源时，则只需选用不带灭弧罩的产品；如用来分断负载时，就应选用带灭弧罩的，而且是通过杠杆来操作的产品；如中央手柄式刀开关不能切断负荷电流，其他形式的可切断一定的负荷电流，但必须选带灭弧罩的刀开关。此外，还应根椐是正面操作还是侧面操作，是直接操作还是杠杆传动，是板前接线还是板后接线来选择结构形式。
HD11、HS11用于磁力站中，不切断带有负载的电路，仅作隔离电流之用。
HD12、HS12用于正面侧方操作前面维修的开关柜中，其中有灭弧装置的刀开关可以切断额定电流以下的负载电路。
HD13、HS13用于正面操作后面维修的开关柜中，其中有灭弧装置的刀开关可以切断额定电流以下的负载电路。
HD14用于动力配电箱中，其中有灭弧装置的刀开关可以带负载操作。
2、额定电流的选择
刀开关的额定电流，一般应不小于所关断电路中的各个负载额定电流的总和。若负载是电动机，就必须考虑电路中可能出现的最大短路峰值电流是否在该额定电流等级所对应的电动稳定性峰值电流以下(当发生短路事故时，如果刀开关能通以某一最大短路电流，并不因其所产生的巨大电动力的作用而发生变形、损坏或触刀自动弹出的现象，则这一短路峰值电流就是刀开关的电动稳定性峰值电流)。如有超过，就应当选用额定电流更大一级的刀开关。
四、变频器维修检测常用方法
在变频器日常维护过程中,经常遇到各种各样的问题,如外围线路问题,参数设定不良或机械故障。如果是变频器出现故障，如何去判断是哪一部分问题，在这里略作介绍。
1、静态测试
a.测试整流电路
找到变频器内部直流电源的P端和N端，将万用表调到电阻X10档，红表棒接到P，黑表棒分别依到R、S、T，应该有大约几十欧的阻值，且基本平衡。相反将黑表棒接到P端，红表棒依次接到R、S、T，有一个接近于无穷大的阻值。将红表棒接到N端，重复以上步骤，都应得到相同结果。如果有以下结果，可以判定电路已出现异常，A.阻值三相不平衡，可以说明整流桥故障。B.红表棒接P端时，电阻无穷大，可以断定整流桥故障或起动电阻出现故障。
b.测试逆变电路
将红表棒接到P端,黑表棒分别接U、V、W上，应该有几十欧的阻值，且各相阻值基本相同，反相应该为无穷大。将黑表棒接到N端，重复以上步骤应得到相同结果，否则可确定逆变模块故障。
2、动态测试
在静态测试结果正常以后，才可进行动态测试，即上电试机。在上电前后必须注意以下几点：
a.上电之前，须确认输入电压是否有误，将380V电源接入220V级变频器之中会出现炸机（炸电容、压敏电阻、模块等）。
b.检查变频器各接播口是否已正确连接,连接是否有松动,连接异常有时可能导致变频器出现故障,严重时会出现炸机等情况。
c.上电后检测故障显示内容,并初步断定故障及原因。
d.如未显示故障,首先检查参数是否有异常,并将参数复归后,进行空载(不接电机)情况下启动变频器,并测试U、V、W三相输出电压值。如出现缺相、三相不平衡等情况，则模块或驱动板等有故障。
e.在输出电压正常（无缺相、三相平衡）的情况下，带载测试。测试时，zui好是满负载测试。
3、故障判断
a.整流模块损坏
一般是由于电网电压或内部短路引起。在排除内部短路情况下，更换整流桥。在现场处理故障时，应重点检查用户电网情况，如电网电压，有无电焊机等对电网有污染的设备等。
b.逆变模块损坏
一般是由于电机或电缆损坏及驱动电路故障引起。在修复驱动电路之后，测驱动波形良好状态下，更换模块。在现场服务中更换驱动板之后，还必须注意检查马达及连接电缆。在确定无任何故障下，运行变频器。
c.上电无显示
一般是由于开关电源损坏或软充电电路损坏使直流电路无直流电引起，如启动电阻损坏，也有可能是面板损坏。
d.上电后显示过电压或欠电压
一般由于输入缺相，电路老化及电路板受潮引起。找出其电压检测电路及检测点，更换损坏的器件。
e.上电后显示过电流或接地短路
一般是由于电流检测电路损坏。如霍尔元件、运放等。
f.启动显示过电流
一般是由于驱动电路或逆变模块损坏引起。
g.空载输出电压正常,带载后显示过载或过电流
该种情况一般是由于参数设置不当或驱动电路老化，模块损伤引起。
五、冰箱抽空加制冷液方法
对于制冷设备的维修，抽空是一般故障的第二步骤检修。第一是打压(不包括换压缩机或换管)。在确定管路不漏的情况下，下一步就是抽空。常用方法有两种：
1、用真空泵抽空。也可以用一个压缩机来代替真空泵，只是抽空的时间要比用真空泵长一些，因为相对而然(言)压缩机的排气两(量)要比真空泵小一些。在冰箱上的工艺管上接一个带有压力表的工作阀，一头焊在压缩机上，另一头用一个加液管连接在真空泵上,打开表的法(阀)门，开动真空泵或外接的压缩机，开始抽空，当真空泵上的排气口没有气体排出时，抽空完毕。
2、用自身的压缩机来自身抽空。这个方法很适合外出修理，不用带真空泵。方法是：如果原机上的过滤器是双尾的，打开工作口(原来是焊死的)，开动压缩机，会有很多空气从这个口排出，当这个口没有气体排出时，用手堵住这个口，拔掉电源。(一定要注意安全)打开加液法门，向系统充如制冷液，当过滤器的工作口有气体排出时，用钳子夹死这个口，后用气焊封死这个口。
加制冷液：制冷液加液管表阀都连接好后，打开加液法门，段开(拧松)加液管的一头，当管头处有制冷液排出时，拧紧法兰。打开压缩机上的表阀，zui好把制冷液钢瓶倒过来加液态的。当表压显示4公斤压力时，关闭加液阀。给冰箱通电，这时表的压力随着机器的工作而下降。当表针稳定时看一下压力，一般在零点三到零点8之间都属于正常压力。静态加4公斤的依据是冰箱的低压压力静止时的压力是工作时的4倍。随着冰箱的工作时间增加，箱内的温度一直往下降，正常的充注量时，运转一段时间后回气管上应该接结露，过滤器的温度和环境温度差不多或手摸比较热为正好。如果回气管上结霜说明制冷液加多了，打开加液阀放掉一些，要慢些，边放边观察回气管，看到霜化了就关加液阀。如果运转很长时间回气管上温度还是不凉或无露，打开加液阀，补充一些制冷液。
六、低压电动机熔断器的选择与维护
实践证明，熔断器对于低压电动机的相间短路、单相短路故障和过载是简单而有效的保护装置。但如果熔断器的型式和参数选择不当或使用维护不利，同样达不到预期的保护。
七、实用经验公式
掌握实用的计算公式是电气工作者应具备的能力，但公式繁多应用时查找不方便，下面将整理和收集的一些常用的实用公式和口诀整理出来，并用实例说明和解释。

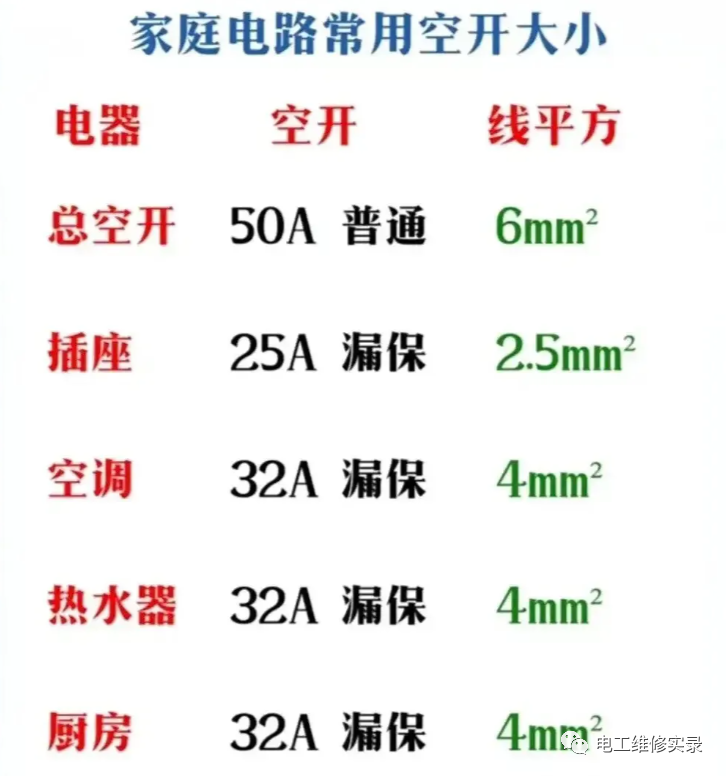

1、照明电路电流计算及熔丝刀闸的选择
口诀：白炽灯算电流，可用功率除压求；
日光灯算电流，功率除压及功率因数求（节能日光灯除外）；
刀闸保险也好求，一点五倍额定流；
说明：照明电路中的白炽灯为电阻性负荷，功率因数cosΦ=1，用功率P单位瓦除以电压等于其额定电流。日光灯为电感性负荷，其功率因数cosΦ为0.4-0.6（一般取0.5），即P/U/cosΦ=I。
例1：有一照明线路，额定电压为220V，白炽灯总功率为2200W，求总电流选刀闸熔丝。
解：已知 U=220V,总功率=2200W
总电流I=P/U=2200/220=10A
选刀闸：QS=I×(1.1~1.5)=15A
选熔丝：IR=I×(1.1~1.5)=10×1.1=11A
(取系数1.1)
QS--------刀闸
IR---------熔丝
答：电路的电流为10安培，刀闸选用15安培，熔丝选用11安培。
例2：有一照明电路，额定电压为220V，接有日光灯440W，求总电流选刀闸熔丝。（cosΦ=0.5）
解：已知U=220V, cosΦ=0.5，总功率=440W
总电流I=P/U/ cosΦ=440/220/0.5=4A
选刀闸：QS=I×(1.1~1.5)=4×1.5=6A
选熔丝：IR=I×(1.1~1.5)= 4×1.5=6A
答：电路的总电流为4A,刀闸选用6A,熔丝选用6A。

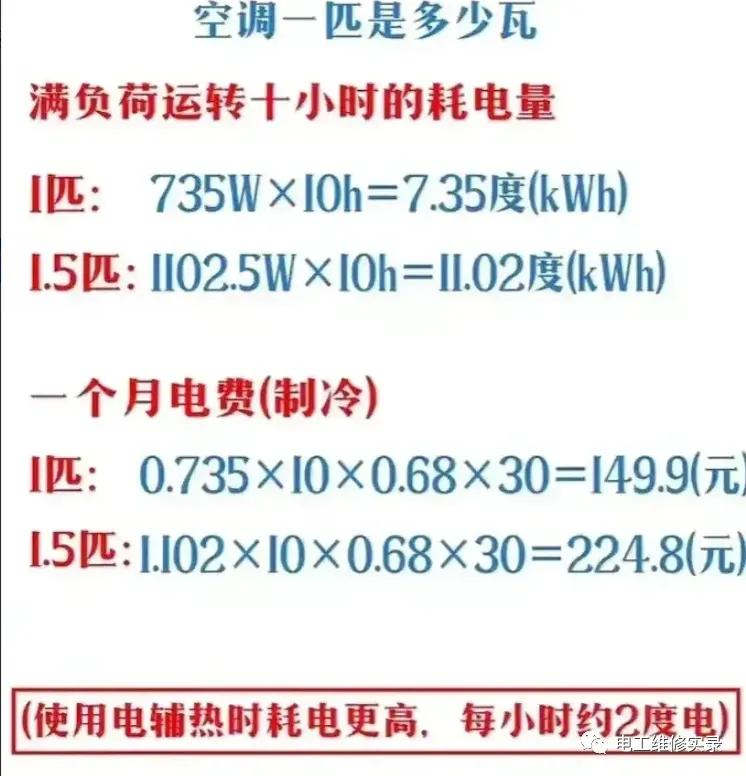

2 、380V/220V常用负荷计算
口诀：三相千瓦两倍安，热，伏安，一千乏为一点五
单相二二乘四五，若是三八两倍半。
说明：三相千瓦两倍安是指三相电动机容量1千瓦，电流2安培，热，伏安，一千乏一点五是指三相电热器，变压器，电容器容量1千瓦，1千伏安，1千乏电容电流为1.5安培，单相二二乘四五，若是三八两倍半是指单相220V容量1千瓦，电流为4.5安，380V单相电焊机1千伏安为2.5安培。
例1：有一台三相异步电动机，额定电压为380V，容量为14千瓦，功率因数为0.85，效率为0.95，计算电流？
解：已知 U=380V cosΦ=0.85 n=0.95 P=14千瓦
电流I=P/(×U×cosΦ×n)=P/(1.73×380×0.85×0.95)=28(安)
答：电流为28安培。
例2：有一台三相380伏、容量为10千瓦加热器，求电流？
解：已知 U=380V P=10千瓦
电流I=P/(×U)=10/(1.73×0.38)=15.21（安）
答：电流为15安。
例3：有一台380伏的三相变压器，容量20千伏安，求电流？
解：已知 U=380V S=20KWA
电流 I=S/(×U)=20/(1.73×0.38)=30.45(安)
答：电流为30安培。
例4：有一台BW0.4-12-3电容器，求电流？
解：已知 U=0.4千伏 Q=12 KVAR
电流I=Q/(×U)=12/(1.73×0.4)=17.3(安)
答：电流为17.3安培。
例5：有一台单相220V，容量1千瓦电烙铁，求电流？
解：已知 U=220V P=1000瓦
电流I=P/U=1000/220=4.5(安)
答：电流为4.5安培。
例6：有一台单相电焊机，额定电压为380V，容量为28千伏安，求电流？
解：已知 U=380V S=28千伏安
电流I=S/U=28/0.38=73.6(安)
答：电流为73.6安培。
说明：以上计算单相设备电压为220V，功率因数cosΦ=1，电流为容量的4.5倍，单相设备电压为380V,如电焊机和行灯变压器之类负载，其电流为容量的2,5倍。
3、配电电力变压器的选择
口诀：电力变压器选容量，
总用电设备承同时率。
再除功率因数和效率。
说明：总用电设备是指工厂所有设备功率之和，同时率是指同时间投入运行的设备实际容量与用电设备容量的比值，一般选约为0.7
功率因数：一般选0.8-0.9
效率：一般为0.85-0.9
电力变压器容量=用电设备总容量×同时率/用电设备的功率因数×用电设备效率
例：有一工厂用电设备总容量700千VA，实际用量为600千VA，求用电变压器的容量。
同时率600千VA÷700千VA=0.86
电力变压器容量=（700×0.86）/（cosΦ=0.85×0.85）
=600/0.722=830千VA
注：如功率因数为0.95，效率为0.9，其容量为：
电力变压器容量=（700×0.7）/（cosΦ=0.95×n=0.9）
=490/0.855=576千VA
如：功率因数=0.7 ，n=0.9 同时率为0.75，求容量。
电力变压器容量=（700千VA×0.75）／（0.7×0.9）
=525／0.63=833千VA
综合上述分析功率因数越低电力变压器选用越大，反之越小，总结必须提高功率因数才能达到节能降耗目的。
4、功率因数的计算
口诀：功率因数怎么求，
可看有功和无功电表求，
计算当月用电量，
即可算出功率因数。
说明：有的企业忽视了功率因数的高低，功率因数低可导致企业用电的成本增加，为了减少用电成本，功率因数必须达到0.9，关于功率因数的如何提高，将在下一节如何计算补偿功率因数的提高论述。
口诀中：功率因数怎样求，可看有功和无功电表求，计算当月用电量即可求出功率因数来，有的企业工厂配电系统未装功率因数表，功率表，没有无功补偿设备，只是配装了电压表、电流表、有功电度表、无功电度表，所以计算功率因数较为困难，可通过有功电度表当月的用电量千瓦/时和无功电度表Kvar/时，计算当月的功率因数。
例：当月有功电度用1000千瓦/时，无功电表用300Kvar/时，求当月的功率因数cosΦ。
解：cosΦ=有功/=1000/
=1000/1044=0.957
若有功电度用1000千瓦/时，无功电表用750Kvar/时，求当月的功率因数cosΦ。
cosΦ=有功/=1000/
=1/1.22=0.81
注：企业无功补偿的功率因数一般在0.7-0.85，有的在0.65以下，电动机功率越小，功率因数降低，大马拉小车，功率因数低，一般感应电机所占cosΦ70%，电力变压器占20%，导线占10%。
如配电屏上有功率因数表可以直接看出，或由配电屏上得电压表，电流表和功力表的指示数计算出瞬时功率因数
即：cosΦ= P/(×U×I)
式中P为功率表（千瓦），U为电压指示数（千伏 0.38KV），I为电流表指示数（安）。

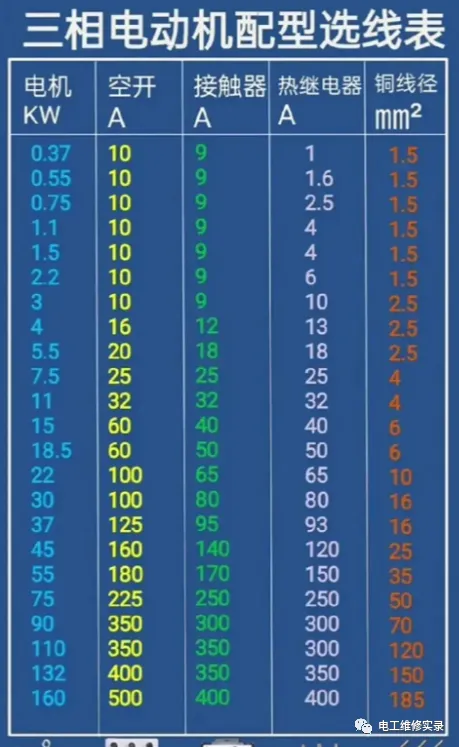

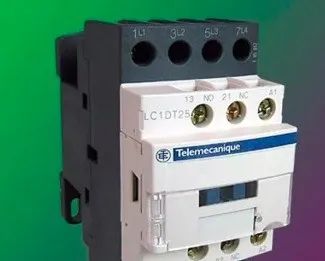

5、 电动机接触器热元件选择
口诀：电动机选接流，两倍额定电流求，
电动机求电流，一千瓦等于一个流。
电动机选热元件，一点二倍额流算，
一倍额流来整定，过载保护有保证。

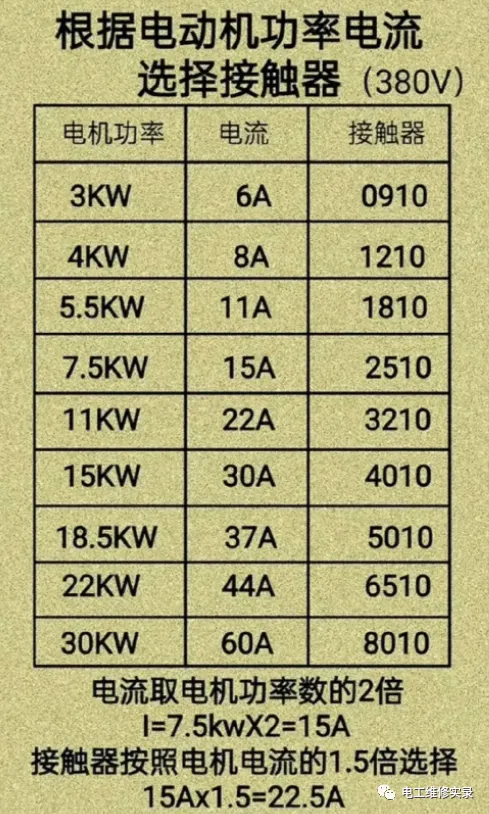

说明：交流接触器是接通和断开电动机负载电流的一种控制电器，一般交流接触器的额定电流按电动机额定电流的1.3-2倍选择，口诀中，电动机选接流，两倍额定电流求，是指电动机选择交流接触器的额定电流按电动机额定电流的2倍。选择口诀中的电动机，选热元件，一点二倍额流算，一倍额流来整定，过载保护有保证，是指电动机热元件其额定电流按电动机额定电流的1.2倍选择，按电动机1倍额定电流整定是电路的过载保护。
例如：有一台三相异步电动机额定电压为380伏，容量为10千瓦，
功率因数为0.85，效率为0.95，求电动机电流，并选择交流接触热元件及整定值。
解：（1）经验口诀公式：10千瓦×2=20（安）
（2）已知 U=380V P=10千瓦 cosΦ=0.85 n=0.95
电流I= P/(×U×cosΦ×n)
=10/(1.73×0.38×0.85×0.95)=20(安)
选择交流接触器：KM=Ke×（1.3-2）=20×2=40（安）
选 CJ10--40
选热元件：FR=Ic×（1.1~1.25）=20×1.25=25(安)
选 JR16—20/30，JR按20安整定
答：电动机电流为20安培，选40安接触器，热元件额定电流为25安，整定到20安。

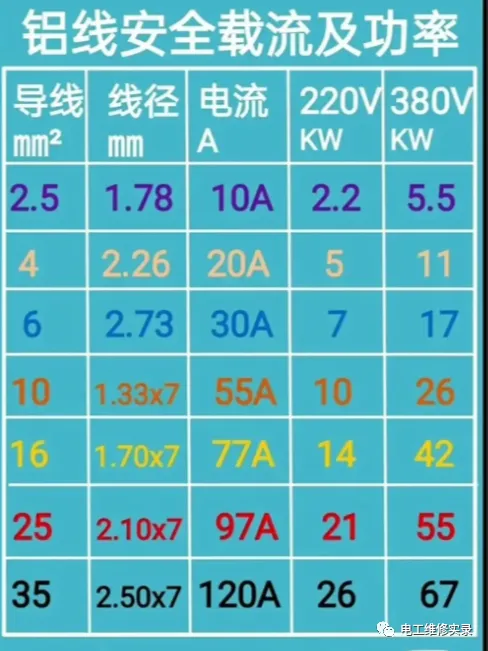

6、 绝缘导线的安全电流计算
口诀（一）：十下五，百上二，二五三五四三界，七零、九五两倍半，裸线加一半，铜线升级算，穿管温度八、九折。
说明：十下五是指导线截面在10平方毫米以下，每平方毫米的安全电流为5安培；百上二是指导线截面在100平方毫米以上，每一平方毫米安全电流为2安培；二五三五四三界是指导线截面在16平方毫米、25平方毫米，每1平方毫米安全电流为4安培，导线截面在35平方毫米和50平方毫米，每1平方毫米安全电流为3安培；七零、九五两倍半是指每1平方毫米的安全电流为2.5安培；裸线加一半，铜线升级算是指截面的裸导线，可按绝缘导线乘以1.5倍计算安全电流，同截面的铜导线按铝导线大一线号等级计算安全电流；穿管温度八、九折是指导线穿管乘系数0.8，高温场所实用乘以系数0.9。
口诀二：二点五下整九倍，升级减一顺序对，三十五线乘以三点五，双双成组减半倍，高温九折，铜线升级，裸线加一半，导线穿管二、三、四、八、七、六折勿忘记。
说明：口诀中的二点五下整九倍，升级减一顺序对是指导线截面在2.5平方毫米，每1平方毫米的安全电流为9安培，导线截面从2.5平方毫米以上，即4平方毫米开始线号每增大一等级，其安全电流减小1安培，直至2.5平方毫米为止；三十五线乘以三点五，双双成组减半倍是指导线截面35平方毫米每1平方毫米安全截流量为3.5安培，35平方毫米以上的导线，两个等级的线号为一组，安全电流减0.5安培，依次往上推算；高温九折，铜线升级，裸线加一半，导线穿管二、三、四、八、七、六折勿忘记是指导线穿管两条线应乘系数0.8，导线穿管三条线乘以系数0.7，导线穿管4条线乘以系数0.6。

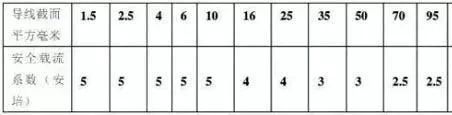

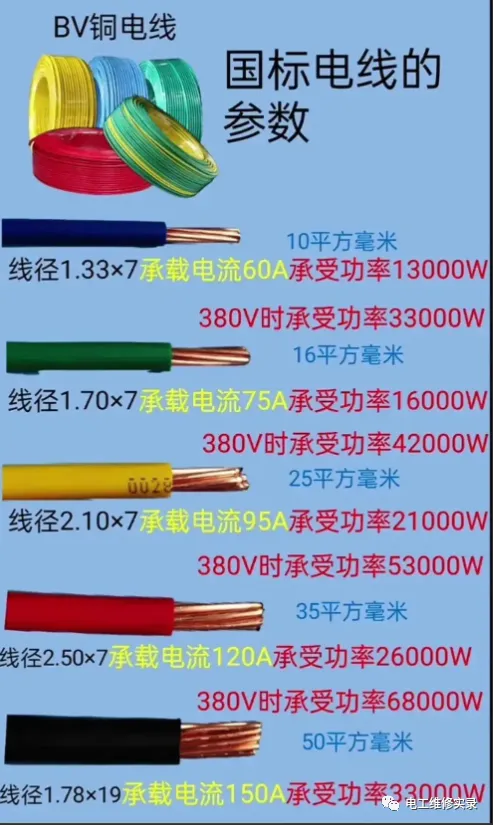

注意：以上口诀（一）、（二）是以铝绝缘导线，温度25度为准。口诀（一）导线截面安全电流系数表：

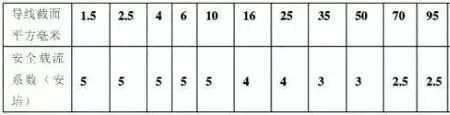

口诀（二）导线截面安全电流系数表：

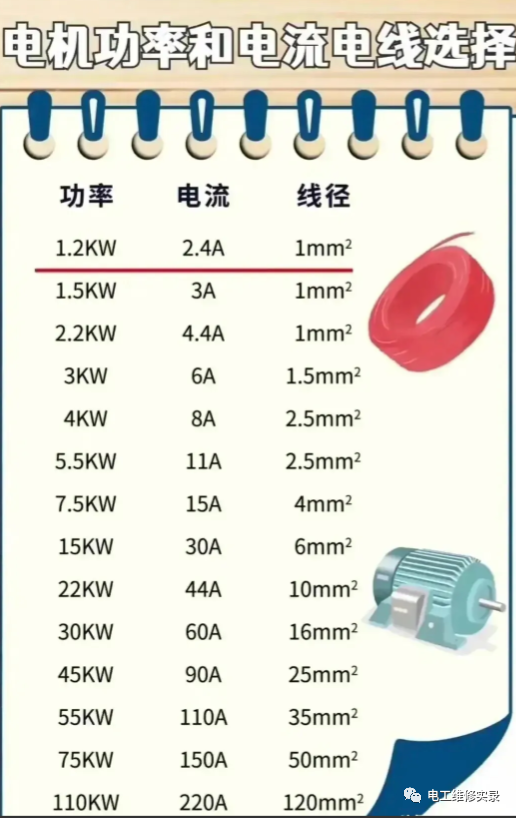

7、 380V三相电动机导线截面选择计算
口诀：电动机选导线，截面系数加减算，二点五，二、四为三，六上均五，往上算，百二返百，升级减，线大容小一级选。
说明：380V三相异步电动机选择导线截面是电工工作中经常遇到的问题，可根据此口诀选择导线截面。口诀是以铝绝缘导线为准，使用铜绝缘导线时可按同截面的铝导线小一线号的截面为铜导线的载流量，考虑导线穿管及高温场所的使用。
二点五，二是指2.5平方毫米导线加上系数2为电动机容量，即2.5+2=4.5（千瓦），2.5平方毫米的绝缘铝导线可供4.5千瓦及以下的电动机使用。若使用铜绝缘导线时可选1.5平方毫米的铜绝缘导线；四二为三是指4平方毫米的导线加系数3为电动机容量，即4+3=7（千瓦），可供7千瓦电动机使用；六上均五，是指6平方毫米以上的截面导线加系数均为5。
例如：6平方毫米加系数5=6+5=11（千瓦），10平方毫米+5=15（千瓦），16平方毫米+5=21（千瓦），25平方毫米+5=30（千瓦），35平方毫米+5=40（千瓦），50平方毫米+5=55（千瓦），70平方毫米+5=75（千瓦），95平方毫米+5=100（千瓦）。
百二返百，升级减，线大容小一级选是指导线截面120平方毫米可供100千瓦三相380伏供电电动机使用，导线截面在120平方毫米以上，按线号截面小一等级计算电动机容量。
例如：120平方毫米绝缘铝导线可供100千瓦电动机容量；150平方毫米绝缘铝导线可供120千瓦电动机容量；185平方毫米绝缘铝导线可供150千瓦电动机容量；240平方毫米绝缘铝导线可供185千瓦电动机容量使用；由于电动机集肤效应，导线截面越大，其电流系数越小。
8、 低压380V/220V三相四线架空导线截面选择计算
口诀：架空线路选截面，荷距系数相乘算， 三相荷距系乘四，单相荷距二十四， 得数除以1.7，即得铜线截面积。
说明：低压架空线路安装选择导线截面是电工工作中经常遇到的实际问题，导线截面选择大了造成浪费，投资高，导线截面选小了，不能满足于供电安全和供电电压质量要求，导线截面按口诀选择能满足于电压损失5%的供电安全要求。
口诀中，架空线路选截面，荷距系数相乘算是指导线截面，求出送电员荷距，再乘以系数即为应选择的导线；三相荷距系乘四，单相荷距二十四是指三相四线制供电，三相380伏，求出员荷距再乘以系数4为应选择的导线截面，单相220伏供电，求出员荷距再乘以系数24为应选择的导线截面，选用铜线时，可按求出的导线截面除以1.7即为铜线截面。
例1：有一三相四线制供电，380伏架空线，长度200米，输电功率为30千瓦，允许电压损失5%，求导线截面？
解：三相四线制供电
S=P×系数×M
=30×4×0.2
=24平方毫米
铜线S=铝线S/1.7=24/1.7=16平方毫米
S——导线截面
M——员荷距（千瓦/公里）
答：导线截面选用铝导线25平方毫米，选铜导线为16平方毫米。
例2：三相四线制供电，380伏架空线，长度350米，输送功率为30千瓦，求导线截面？
解：S=4
S=4×40×0.35
S=56平方毫米，整定为70平方毫米
铜线=70/1.7=41.1平方毫米，整定为50平方毫米
答：选70平方毫米铝导线或50平方毫米铜线
例3：有单相220V照明电路长100米，输送功率20千瓦，电压允许损失5%，选择导线截面？
解：S=系数×P×M
S=24×20×0.1
S=48平方毫米，整定为50平方毫米
铜线=50/1.7=29.4平方毫米，整定为35平方毫米
注：根据上述经验口诀，基本符合，按导线选择原则的按电压损失系数，按经济密度选择系数基本达到供电技术的要求，要达到完整理想选择，请查阅有关资料。

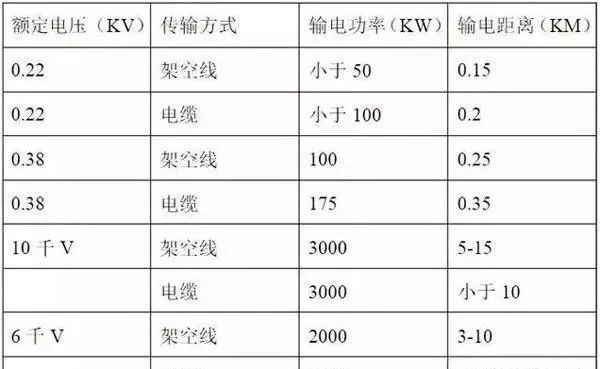

根据不同的额定电压推荐不同的输出容量输电距离：

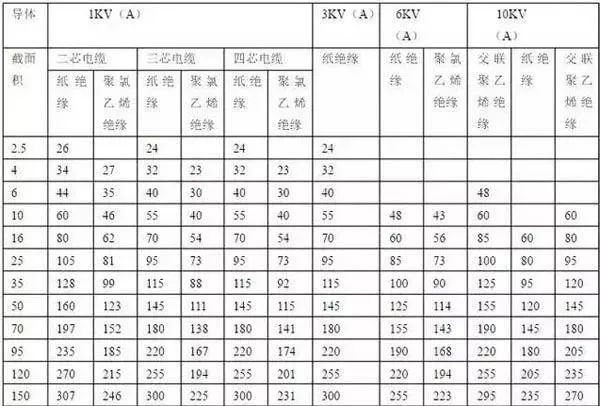

铝芯纸绝缘、聚氯乙烯绝缘铠装电缆和交联聚乙烯绝缘电缆
在空气中（25℃）长期允许载流量
注：
1、铜芯电缆的载流量为表中数值乘以系数1.3倍；
2、本表格载流量为单根电缆容量；
3、单芯塑料电缆为三角形排列，中心距等于电缆外径。
电缆长期允许载流量及其校正系数铝芯绝缘、聚氯乙烯绝缘、铠装电缆和交联聚氯乙烯绝缘电缆长期允许载流量直接埋在地下时（25℃）土壤热阻系数为80℃ cm/w
注：
1、铜芯电缆的载流量为表中数值乘以系数1.3倍；
2、本表格载流量为单根电缆容量；
3、单芯塑料电缆为三角形排列，中心距等于电缆外径。
点亮在看分享给更多朋友~
