和一位同事交流，他说是遇到一台电机启动后不能自锁，他找了一个上午的故障。我说那就查接触器的自锁触头以及与此相关的电路，包括端子是否松动。
他说是最后查出是操作柱上的停止开关线接错。
我说，停止开关不分反正，怎么接也不会接错，除非停止开关和启动开关接错，才会出现这种情况。
图1

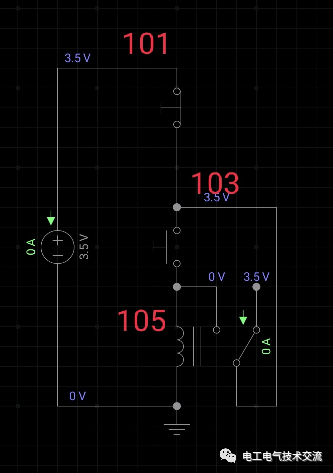

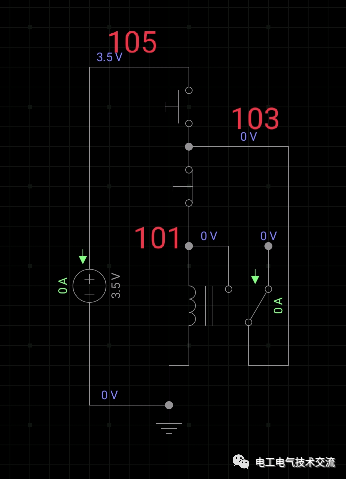

如图1，101是电源线，103是自锁线，105是到线圈的线，如果101与105接错，就相当于图2，这时就变成点动了，无法自锁。
图2
这种情况我在304循环水接操作柱时遇到过，两条线对调就可以了。
