面料防水是服用性能的特殊要求，有防泼水和防渗透两种。
通常业务中所要求的防水是省略的叫法，准确的叫法是“防泼水”，常用方式是：将疏水性化合物的助剂加入到定型机进布处的液槽中，面料被导入液槽经浸轧、烘干完成，纤维表面形成疏水性化合物的沉积。

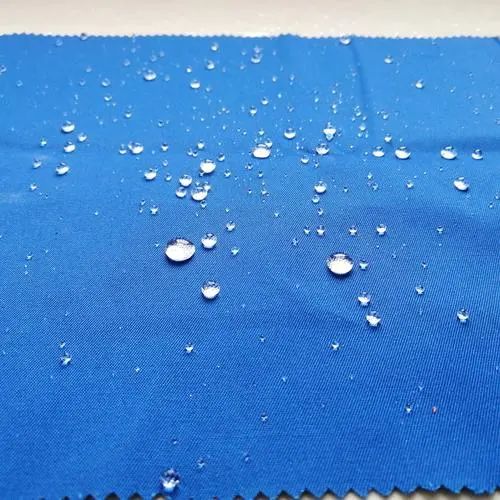

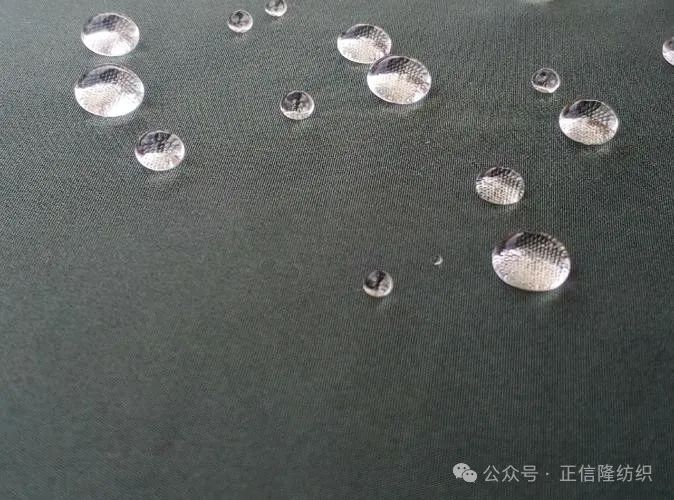

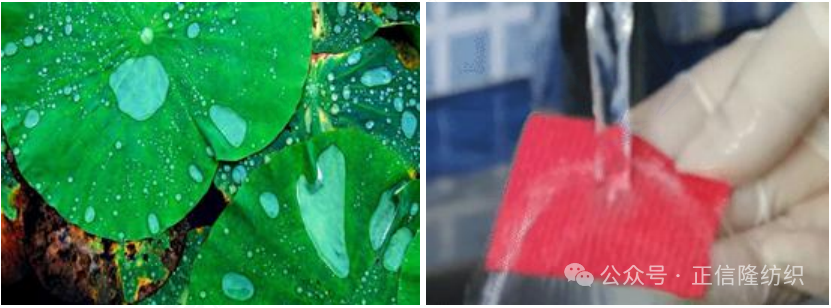

疏水性化合物能改变纤维表面张力使其活性受限，减少了水分子被纤维的吸附力（纤维表面张力小于水分子的凝聚力），水在布面形成可滚动水滴（像荷叶那样“拨开”露水），又称为“拨水”，英文 water repellent（防水剂），缩写为 W/R。如下图示意：
织物的孔隙可以让空气和水汽透过，但水停留时间过长或在一定的压力下，还是会渗透甚至是吸水。雨天穿着防泼水功能的服装，水珠可以滚落或被抖落，但衣服内层和里面的是内衣否会潮湿，取决于雨水量的大小以及在雨中停留的时间。服装表面的防泼水效果也会随洗涤和长时间使用而逐渐衰减直至失效，因此，防泼水实质是减少面料对水的吸附，不是真正的完全防水，只是我们习惯上简称为“防水”。
防渗透才是真正意义上的防水，英文是 water proof（防水、堵水），意思是抵御、堵住水的渗透，是真防水。
真防水面料在防水持久性上可以碾压防泼水面料，其物理和化学性质更稳定，通常不会因洗涤和长时间使用而失效。真防水处理的目的是在面料一侧形成防渗透的屏障，要求具有很高的耐水压指标，比如 3000mm 水柱或以上。
防渗透一般是在面料的底面做上胶底或胶膜，达到阻挡水渗透的功效，常用方法有coating（涂层）和 lamination（层压）两种。
涂层是将织物涂层胶或膜涂敷在面料一面，形成防水胶膜以达到防渗透的功能。常用方式有直接涂层（干法、湿法、热熔）和转移涂层。
层压方式多为让面料复合一层防水薄膜材料（俗称“防水膜”）成为一个整体，无论面料是否防水，与面料贴合的防水膜始终起到防水渗透的作用；层压的另一种方式是热熔压延，让面料粘合上一层高分子防水薄膜成为一体，达到防水渗透目的。
真防水（防渗透）的性能，用耐水压值衡量和评判，耐水压值以“毫米高水柱”表示。以固定面积的防水面料阻挡测试容器中的水从接触面渗透到另一面（表面），持续加升水压时，当表面渗出第三滴水珠时对应的水压值即为该面料的耐水压值。通常耐水压超过 1000mm 高水柱的面料，就可以达到基本的防水能力。
面料的单向导湿功能是在导湿快干基础上发展起来的，是指湿、热快速从面料里层（皮肤接触层）传递到面料外层（空气接触层）而蒸发快干，且湿、热在里层不停留。该类面料不粘贴皮肤，穿着非常舒适，是运动面料的首选。

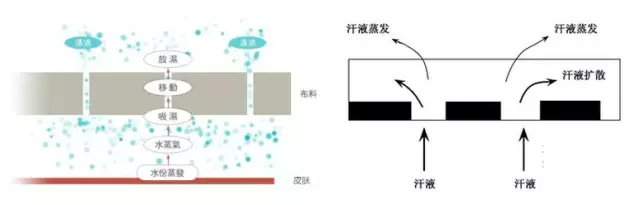

单向导湿快于织物是通过内外层织物的亲、疏水性不同，即织物外层亲水而内层大部分疏水，汗液从内层小部分亲水的部位传输到织物的亲水性外层，并在外层快速蒸发。
大部分疏水性的内层使人体出汗时穿着不沾身，加之织物外层水分快速蒸发带走大量的热量，进而使人体感觉凉爽。
单向导湿快干织物是一种随外界环境变化（人体产生汗液）而自动做出响应（将汗液自动排至织物外层）的织物，因此，它属于一种智能织物。
将水滴入衣服里层，迅速向外层扩散，出现图案，里层依然保持干爽
单向导湿面料一般采用复合双层结构，内层结构负责将水分或汗液迅速由体表传导至面料外层，保持皮肤接触面的干爽舒适。外层结构需要将导出的水分或汗液尽快挥发，同时确保导出的水分或汗液不会重新进入面料内层，实现单向导湿效果。
喷淋法：AATCC 22—2005拒水性能测试
试验过程：在规定条件程序下，将水喷在一块绷紧的试样上，使其表面形成一润湿图案，其大小与织物的拒水性能有关。评定结果是将其与标准图案作对比而定。
喷淋法是通过连续喷水或滴水到试样上，观察试样在—定时间后表面的水渍特征，与各种润湿程度的样照对比，来评定织物的防水性。喷淋法是模拟衣物在淋到细雨时被淋湿的程度。
这种方法适用于所有的经过防水处理的织物和未处理的织物，测得的防水结果与纤维、纱线、织物的处理以及织物结构有很大的关系。
通常采用喷淋式拒水性能测试仪测定。在 AATCC 22－2005 测试方法中，将测试样用直径为 152.4mm 的铁环固定样品，样品处于张紧状态，表面平整没有皱。
将 250mL 蒸馏水从标准喷头以 45°喷淋，在喷嘴下方 150mm 处的试样，喷淋时间 25～30S。将带样品的铁环底部轻敲固体物一次，测试面与固体物相对，然后再将铁环旋转 180°轻敲一次后，将喷淋的试样表面与标准图卡进行对照、评级，评价织物的拒水性。
评价级别有 5 个等级，5 级为最好，1 级为最差。5 级——测试的样品面上没有沾水滴；4级——测试的样品面上有轻微的湿点；3 级——测试的样品面上有明显的雨淋点滴；2 级——测试的样品面上有部分湿润；1 级——测试的样品面全部湿了。

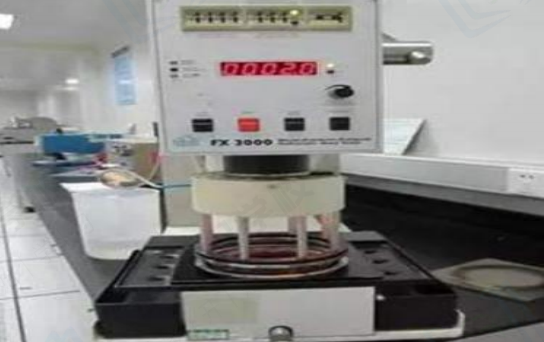

静水压法：AATCC 127-2003 抗水性﹕静水压法
试验过程：在试样的一面施加以恒定的速率增加的水压，直到试样的另一面出现三处渗水为止，水压可以从试样的上面或下面施加。
静水压法是指在一定的水压下织物的渗水能力，它适用于所有种类的织物，包括那些经过防水整理的织物。
织物的防水性与纤维、纱线和织物结构的抗水能力有关，所测结果与水喷淋和雨淋到织物表面是不一样的。用静水压法测织物的防水性，有静压法和动压法。静压法是在织物的一侧施加静水压，测量在此静水压下的出水量、出水滴时间、在一定出水量时的静水压值。静水压值可以是水柱高，也可以是压强。
实测中，采用测定单位面积、单位时间内的透水量(mL／cm2·h)。对于防水性织物，测量当试样另一面出现水滴所需的时间，或经过一定时间后观察另一面所出现的水珠数量。
在 AATCC 127－2003 测试方法实验中，将待测样品沿着对角线方向最少取 3 块大小面积为 200mm×200mm 的样品。样品的两面防水性不一样，做好标记，用(21±2)℃的蒸馏水进行测试，测试面积为 100cm2，测试面接触水，水压以速度为 60mbar／min(或 10mm／s)递增，若在样品上有 3 处不同地方渗出水滴，则测试达到终点。
但若在距离样品夹 3mm 以内的地方渗出的水滴，是无效的。所测结果为在相同条件下 3 个测试样的平均值。测试值越大，表示水渗出样品所需的压力值越大，其防水性越好。
雨淋法：AATCC 35－2006
雨淋法是模拟大雨时，测试织物露在空气中的拒水性。这个方法适用于任何经过或未经过拒水整理的织物。
在不同的速度水的冲击强度下，测量单层织物或复合织物的抗冲击渗水性。测试结果与织物中的纤维、纱线、织物结构的拒水性能有关。
其原理就是将测试样品包住已称重的吸水纸，测试结束后再次称量吸水纸，两次重量差就是样品的透水量。要求吸水纸测试前后质量差不超过 1g；若是质量差大于 5g，说明织物抗水性很差。
实验中用雨淋测试仪测试，AATCC 35－2006 测试方法是将试样的后面放一个 15.2cm×15.2cm 的标准吸水纸，称重标准吸水纸，精确到 0.1g。在垂直的刚性面上，将试样夹在试样夹持器上，试样放在喷淋的中间位置，距离喷嘴 30.5cm，水平地将(27±1)℃的水流直接喷淋到试样上，持续 5min。
喷淋结束后，小心的取下吸水纸，迅速称重，精确至 0.1g。计算吸水纸在 5min 喷淋时间内重量的增加，取其测试数据的平均值。若是大于 5.0g，则报告为+5.0g 或>5.0g。
青岛正信隆纺织科技有限公司致力于功能性纺织品，是您功能性纺织品开发的好伙伴，关注我们吧
