电气设计 | 电线导管KBG、JDG和SC的正确选用

   日期:2023-08-07 09:08:32     来源:网络整理    作者:本站编辑    浏览:28    评论:0

很多电气工程人员在配电线路布线时都不能正确选用KBG、JDG和SC电线管,原因是大部分电气人员对KBG、JDG和SC管的规格型号不够熟悉,特别是壁厚,不能熟练掌握规范条文对不同场所金属管布线时的壁厚要求,想当然认为都差不多,结果导致在施工中三种管材混淆,不能正确使用的情况。

因此电气工程人员应熟悉KBG、JDG和SC管的规格型号,熟练掌握规范条文,在配电线路布线选择金属管时综合考虑金属管规格型号和规范条文。

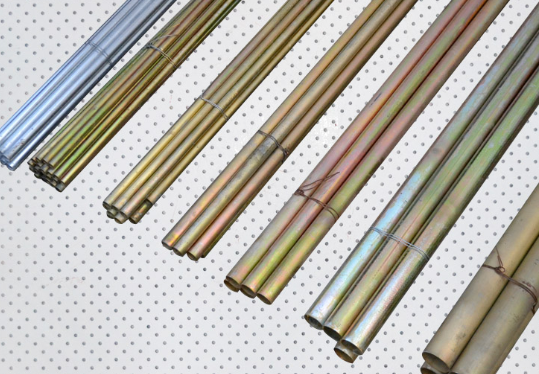

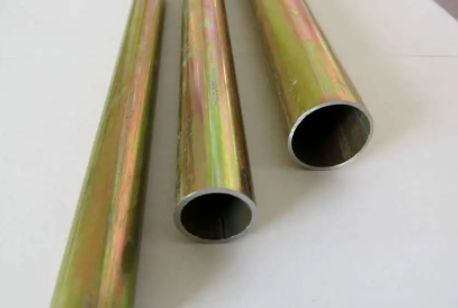

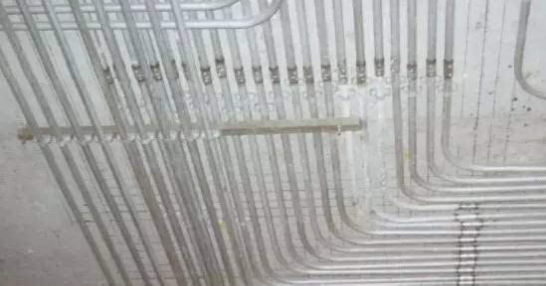

KBG管:套接扣压式薄壁钢导管,简称KBG管。导管采用优质冷轧带钢,经高频焊管机组自动焊缝成型、双面镀锌而制成。管材壁厚均匀,卷焊圆度高,与管接头公差配合好,焊缝小而圆顺,管口边缘平滑。

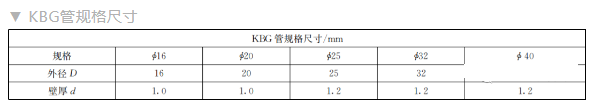

KBG管与管连接时,直接将导管插入直管接头或弯管接头,用套接扣压器在连接处施行扣压即可。常用规格尺寸有Φ16、Φ20、Φ25、Φ32、Φ40等5种,管壁厚度分别为1mm或1.2mm, 规格尺寸见以下表格。导管出厂长度均为4m。

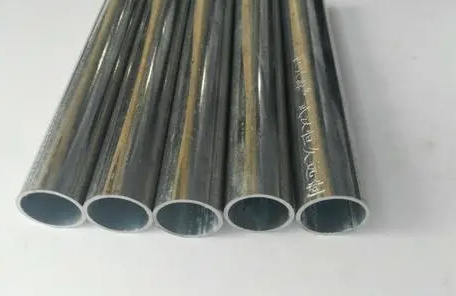

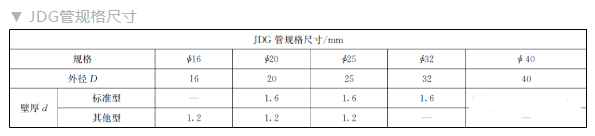

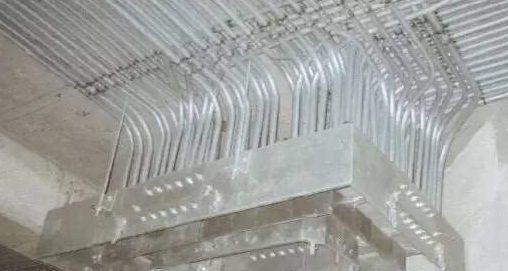

JDG管:套接紧定式镀锌钢导管,简称JDG管。导管采用优质冷轧带钢,经高频焊机组自动焊缝成型、双面镀锌保护;壁厚均匀,卷焊圆度高,与管接头公差配合好,焊缝小而圆顺,管口边缘平滑;用配套弯管器弯管时横截面变形小。导管出厂长度为4m,共有Φ16Φ20、Φ25、Φ32、Φ40五种规格。标准型导管壁厚为1.6mm,预埋、吊顶敷设均适用;其他型导管壁厚为1.2mm,规格型号详细见以下表格。

KBG管与JDG管称谓混淆。由于KBG管问世在先,JDG管在后,通常均惯将两类管材统称为KBG管,甚至在某些省、市的安装工程预算定额价目表中也统称之KBG管,导致管材、附件等界定不清,施工工艺交错混杂,建材市场上假冒伪劣产品接踵而来。

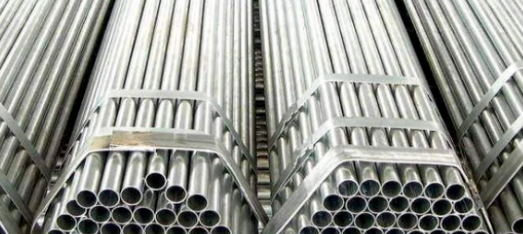

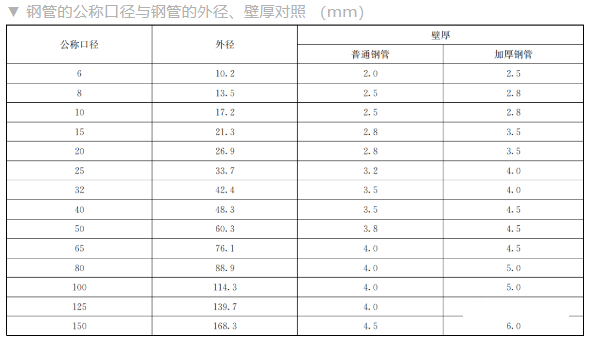

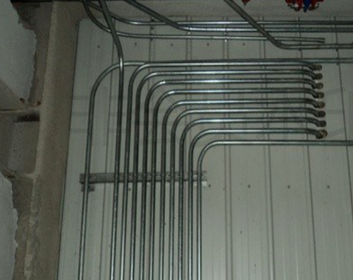

SC管:低压配电中通常称为焊接钢管,又称低压流体输送用焊接钢管,由钢板或带钢卷成筒状经焊接而生产的钢管。根据焊接方法可分为电弧焊管、高频或低频电阻焊管、气焊管、炉焊管等;根据焊缝形式可分为直缝焊管和螺旋焊管。钢管镀锌采用热浸镀锌法。镀锌钢管参数详细见以下表格。

注:表中的公称口径系近似内径的名义尺寸,不表示外径减去两个壁厚所得的内径。

根据 《民用建筑电气设计标准》GB51348 2019第8.3.2条规定:明敷于潮湿场所或埋于素土内的金属导管,应采用管壁厚度不小于2.0mm的钢导管,并采取防腐措施。明敷或暗敷于干燥场所的金属导管宜采用管壁厚度不小于1.5mm的镀锌钢导管。

根据 《低压配电设计规范》GB500542011第7.2.10条规定:暗敷于干燥场所的金属导管布线,金属导管的管壁厚度不应小于1.5mm,明敷于潮湿场所或直接埋于素土内的金属导管布线,金属导管应符合现行国家标准《电气安装用导管系统第1部分:通用要求》GB/T20041.1或 《低压流体输送用焊接钢管》GB/T3091的有关规定;当金属导管有机械外压力时,金属导管应符合现 行国家标准《电气安装用导管系统第1部分:通用要求》GB/T20041.1中耐压分类为中型、重型及超重型的金属导管的规定。

从以上两条规范,根据从严不从宽原则,按《民用建筑电气设计标准》GB513482019第8.3.2条规定执行,在电气设计中应明确不同环境对管材壁厚的要求。
