家庭用电选总开关的基础知识
普通家用电器:数据单位均为KW。
影视设备 0.1-0.3
照明灯具 0.5-0.8 电冰箱 0.2 洗衣机 0.3-1.0 电视机 0.3
电风扇 0.5-1.0 电烫斗 0.5-1.0 音响 0.5-1.0 吸湿机 0.1-0.15
厨房及洗浴电器:数据单位均为KW。
电饭煲 0.6-1.3 电烤箱 0.5-1.0 微波炉 0.6-1.2 消毒柜 0.6--1.0 冰箱 2.0以内 (180L/200L)
油烟机 0.3-1.0 食品加工机 0.3 电热水器 0.5-1.0
空调和卫生间及其他:数据单位均为KW。
电取暖器 0.5-1.5 吸尘器 0.2-0.5 空调机 0.5-3.0 计算机 0.08
打印机 0.08 传真机 0.06 防盗保安 0.1
总计:8.39——16.24KW
小康家庭电器配置案例,计算方法如下:
第一步:算负荷电流:
公式: 电流=功率/电压
备注:功率取6.5KW(可结合自己家庭总用电器功率加起来计入),电压因考虑功率因素,因为是交流电有COS函数曲线的取0.6-0.9,小康家庭取0.8.
即:电路=6.5KW/(220*0.8) 约等于36.9A
第二步:选择电能表和总开关的容量:
电能表和总开关的容量是以额定电流来体现的,选择时要求电能表和总开关的额定电流大于用户用电负荷电流,考虑到一些电器(如空调)的启动电流很大,通常要求电能表和总开关的额定电流是用电负荷电流的两倍左右,那么36.9A的家庭负荷电流,可选择容量为15(60)A的电能表和70A的总开关(断路器)。
第三步:入户导线截面积的选择:
导线截面积可根据1A电流对应0.275平方毫米截面积的经验值选择塑料铜导线。
上例中的36.9A负荷电流,根据经验值可计算出塑料铜导线的截面积为36.9*0.275平方毫米约等于10.14平方毫米,按1.5-2.0倍的余量,即可选择截面积在15-20平方毫米的塑料铜导线作为入户导线(BV)。
专业验房及家装节点验收咨询揭工:18570713962(微信同号)
欢迎咨询预约
家庭用电中不同规格电线负荷基础知识
一,经验公式里面:
只要是铜芯电线,1mm2 可以安全通过4-5A.在220V单相电路中,每1KW的功率,电流约4.5A左右;在380V三相平衡电路中,每1KW的功率,电流约2A左右。
那么根据这个算法就知道:
每一平方毫米截面积的铜芯线,如果用于:
220V单相电路中,可承载1KW负荷产生的电流;
380V三相电路中,可承载2.5KW负荷产生的电流。
二:1.5平方电线可以负荷多少瓦?
答:铜芯线:
明线安装,最大电流20A 即4.4KW
暗装套钢管,最大电流16A 即3.52KW
PVC管暗装,最大电流14A 即3.0KW
三:2.5平方电线可以负荷多少瓦?
答:国标GB4706.1-1992/1998 规定的电线负载电流值:
铜芯电线 2.5平方电线 16A-25A 约5.5KW
铝芯电线 2.5平方电线 13A-20A 约4.4KW
220V AC 电压 : 长时间不超过10A 最标准
绝大部分时间不超过15A 算安全
四:4平方电线可以负荷多少瓦?
单相电源1KW约是4.5A,8KW约是36A.
4平方电线(独根的塑铜线)载流量约是30A,小一些,换6平方线(单跑电源),你的表和闸都必须换大的。不用这么大功率吧,最小4KW,也可以的。
4平方电线 家用 220V 的可负荷6-8KW.。
五:6平方电线可以负荷多少瓦?
电力线径和输送的功率没有直接联系,6平方的导线用作空调线绰绰有余了。
在施工工地上的检修电源一般就用10x6+1x4 的电缆。
至于承受的电流强度,这种一般是用63A的空气开关控制的。
6平方的 铜线:可负荷10KW 铝线:6KW
火线和零线线径必须一样,地线可以小一个规格。
家装水电验收攻略20条
——电路——
1.水电材料进场必须要在场,材料品牌,型号,规格等应与报价单上的一致。
2.强电线用料规格:照明,普通插座线路应采用2.5平方的电线,大功率电器,如:厨房插座及空调插座均应采用4平方电线。
3.电线是否有分色,全屋火,零,地线三线颜色是否有区分,同一种的电线是否全部颜色一致。

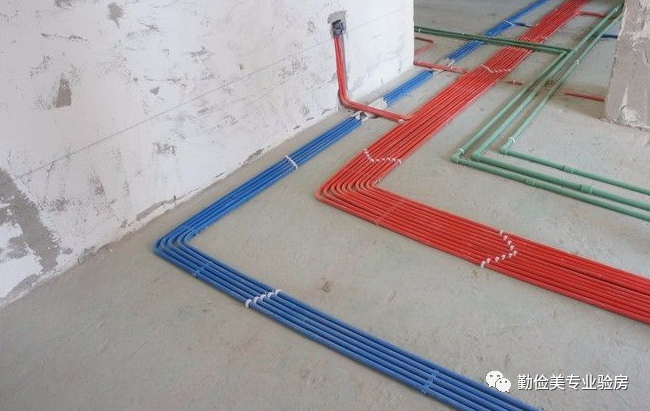

4.暗线敷设必须配管。当管线长度超过15m或有两个直角弯时,应增设接线盒。
5.管与管之间采用套管连接,管与管的对口应于套管中心,PVC胶水连接牢固,线管与底盒之间应使用杯梳或锁扣连接。
6.墙面不允许开横槽,特殊情况下,横槽长度不得超过50cm.
7.卫生间,厨房,阳台等潮湿区域的地面不允许敷设电路,PVC线管在砌体墙上开槽敷设时,应确保线管嵌入,且线管外壁距离墙面5mm.
8.强电箱和弱电箱距地距离分别为1.5米和30公分,强电和弱电并排铺设时间距要大于300mm.交叉处应做好屏蔽处理,另外应确认网线是否为屏蔽线。

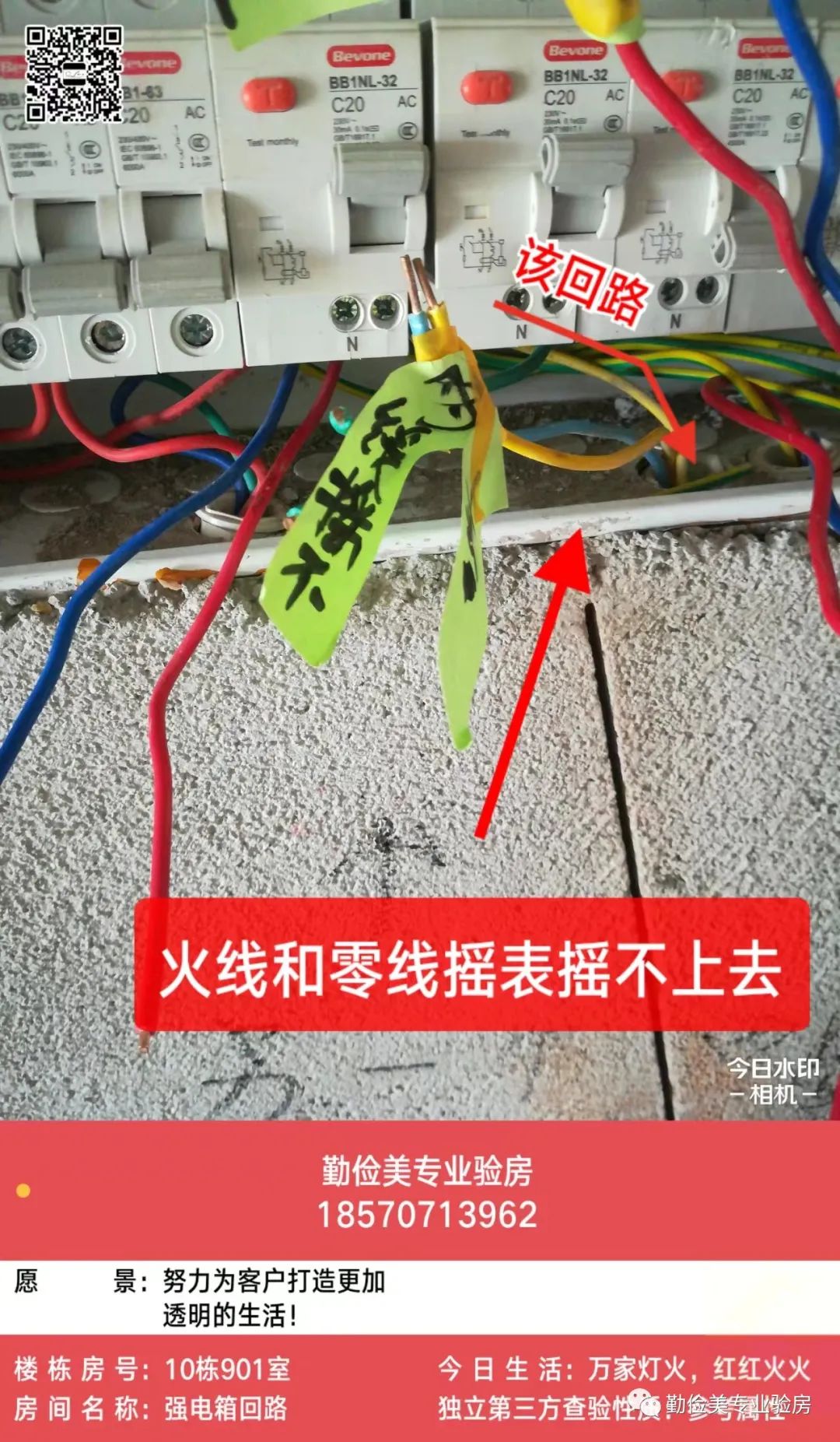

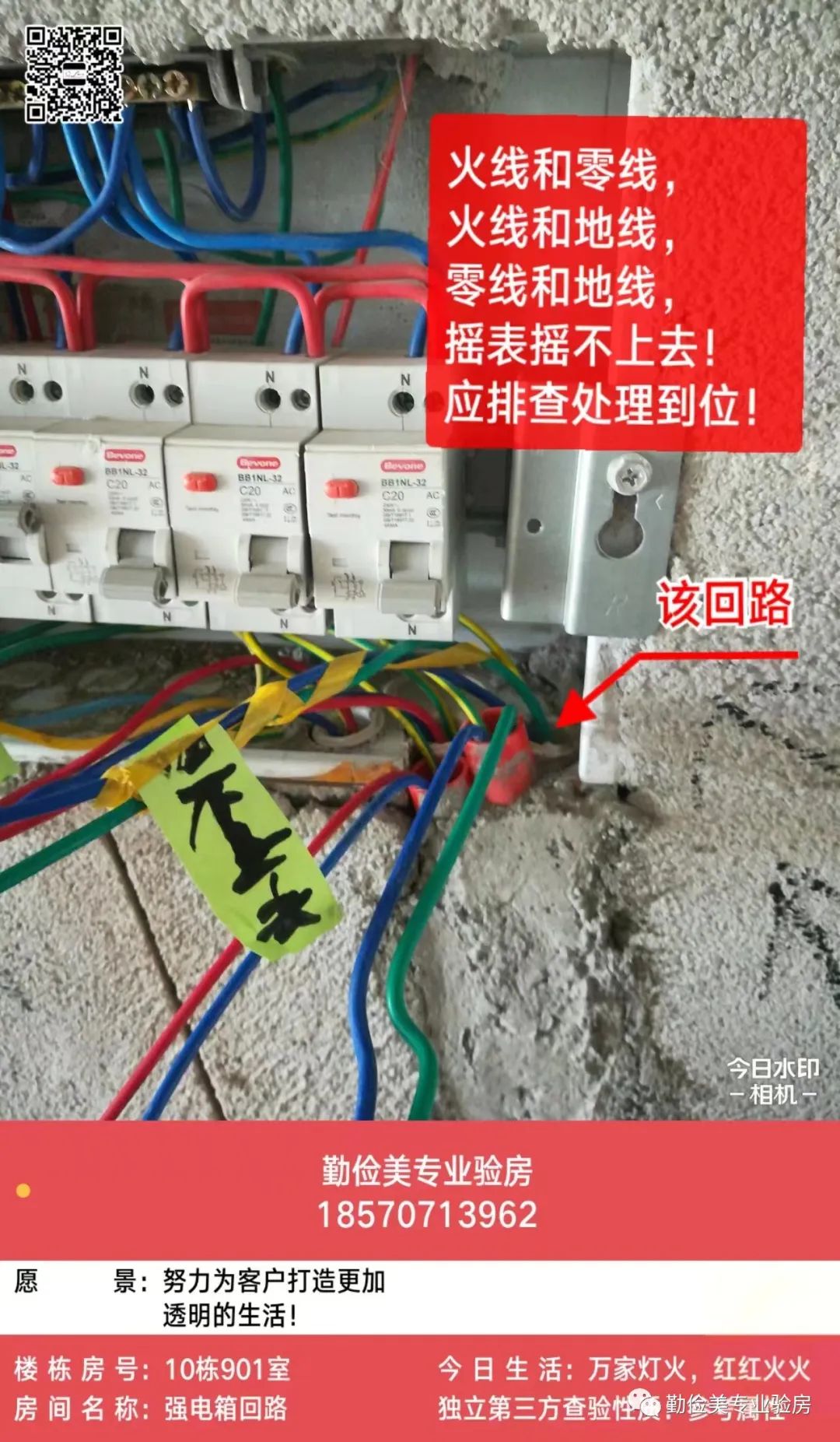

9.对每个回路进行电线的绝缘测试,使用摇表操作,两根两根电线测试。如下教学视频及现场问题图片案例:
——水路——
10.冷热水管安装应左热右冷,平行间距应不小于100mm.
11.管道敷设应横平竖直,管卡位置及管道坡度等符合规范要求。排水管的坡度:以1米为参照标准——50的管子,每米放2.5公分. 75的管子,每米放1.5公分. 110的管子,每米放1.2公分 就可以了。各卡扣支撑要装牢固防止回填时发生移动,马桶主排管中心离墙330,墙排管口离地500.

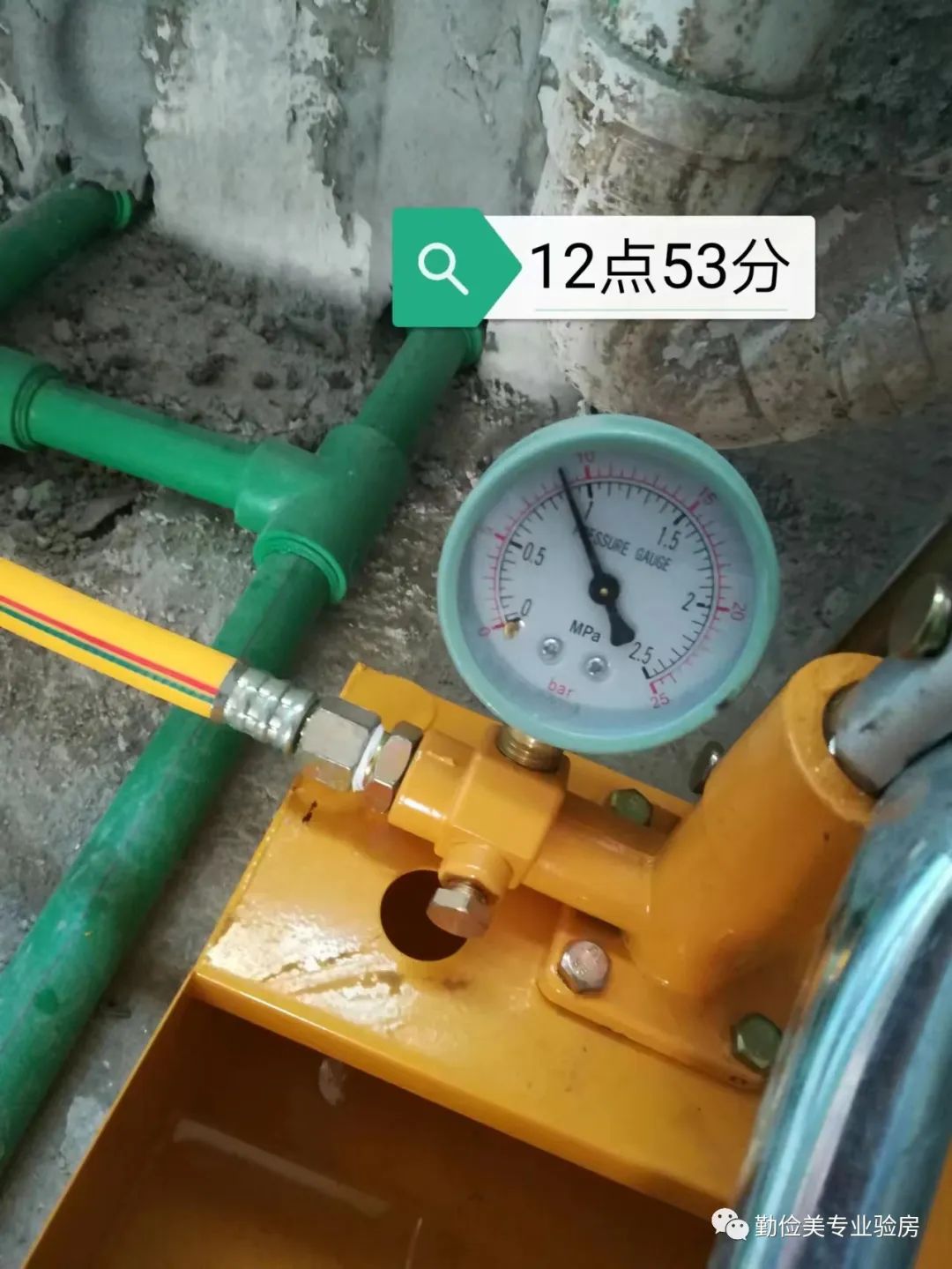

12.新设给水管应采用管道承压试验。水压要求一般为0.6Mpa-0.8Mpa,静置30分钟,压力示数值不回落或回落不超过0.05Mpa,即为合格。(现场通常要先排掉对应水管内的气体再来打10个压,基本能保压即可)
13.厨房,卫生间下水要做防臭处理。一般厨房,卫生间后期会有异味是因为在水电阶段下水没有做好防臭处理,一般解决这个问题装修公司会提供 S弯 防臭来解决。
14.热水管表面要裹一层保温材料,常用橡塑材料等。即使热水管走地也建议做保温!
15.淋浴花洒处的冷热水管管口中心间距15cm,离地90—110cm;
浴缸进水口中心间距15cm,离地65—75cm;
洗脸盆,洗菜盆进水口中心间距15cm,离地55cm左右;
热水器进出水口中心间距15cm,离地120cm.
16.卫生间应设置二次排水,很重要。
——开关插座——
17.开关位置为便于操作,边沿距地台高度120-140cm.
18.同一室内的电源,电话,电视等插座面板应在同一水平标高上,无特殊要求普通插座距地30cm.
19.热水器电源插座离地1800mm左右,偏离热水器安装,卫生间等电位保留,预留4平方接地保护线(双色线)使等电位与其最近的插座地线连接。
20.验收合格后的电路,预留的接线线头需要做绝缘保护处理。
如果是走的半包,具体看合同。水电工要根据图纸和现场的情况,给出后期需要购买的材料清单(业主自购)。如下案例:
——水电安装材料清单明细——
五孔插座28个,五孔带开关8个,三孔插座4个,网插3个,单开双控9个,双开双控4个,3开双控1个,白盖板2个,防水盒1个(马桶插座用),卧室灯3个,筒灯20个,300×600厨房扣板灯1个,300x300卫生间扣板灯1个,阳台灯2个,客餐厅灯各一个,角阀11个,洗衣机龙头1个,浴霸2个,浴室柜2套(800的),软管2根(400Cm),菜盆龙头1个,马桶1个(坑距300),生料带10卷,加长面板螺丝40个(5Cm),玻璃胶1支。淋浴花洒2套。你那个五孔插座买斜五孔的实用点。
