电工知识—SIMATIC S7-1500 PLC中断的概念
(1)中断过程
中断处理用来实现对特殊内部事件或外部事件的快速响应。CPU检测到中断请求时，立即响应中断，调用中断源对应的中断程序，即组织块OB。执行完中断程序后，返回被中断的程序处继续执行程序。例如在执行主程序OB1块时，时间中断块OB10可以中断主程序块OB1正在执行的程序，转而执行中断程序块OB10中的程序，当中断程序块中的程序执行完成后，再转到主程序块OB1中，从断点处执行主程序。
事件源就是能向PLC发出中断请求的中断事件，例如日期时间中断、延时中断、循环中断和编程错误引起的中断等。
(2)OB的优先级
执行一个组织块OB的调用可以中断另一个OB的执行。一个OB是否允许另一个OB中断取决于其优先级。SIMATIC S7-1500 PLC 支持优先级共有26个，1最低，26最高。高优先级的OB可以中断低优先级的OB。例如OB10的优先级是2，而OB1的优先级是1，所以OB10可以中断OB1。S7-300/400 CPU支持优先级有29个。

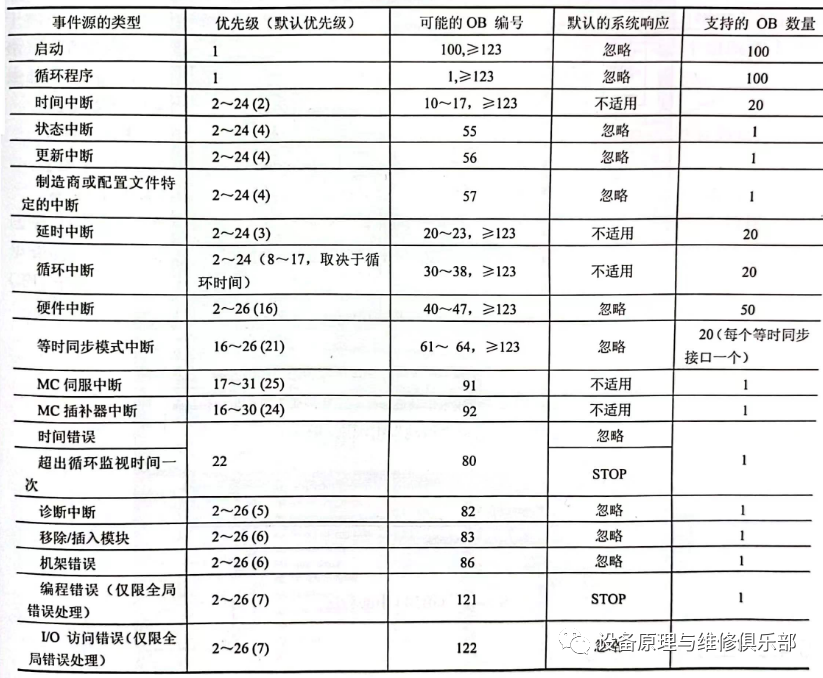

组织块的类型和优先级参考下图1所示。
图1
说明：
1.在S7-300/400 CPU中只支持一个主程序块OB1，而SIMATIC S7-1500 PLC最多支持100个主程序，但第二个主程序的编号从123起，由组态设定，如OB123可以组态成主程序；
2.循环中断可以是OB30～OB38，如不够用还可以通过组态使用OB123及以上的组织块；
3.S7-300/400 CPU的启动组织块有OB100、OB101和OB102，但SIMATIC S7-1500 PLC不支持OB101和OB102。
