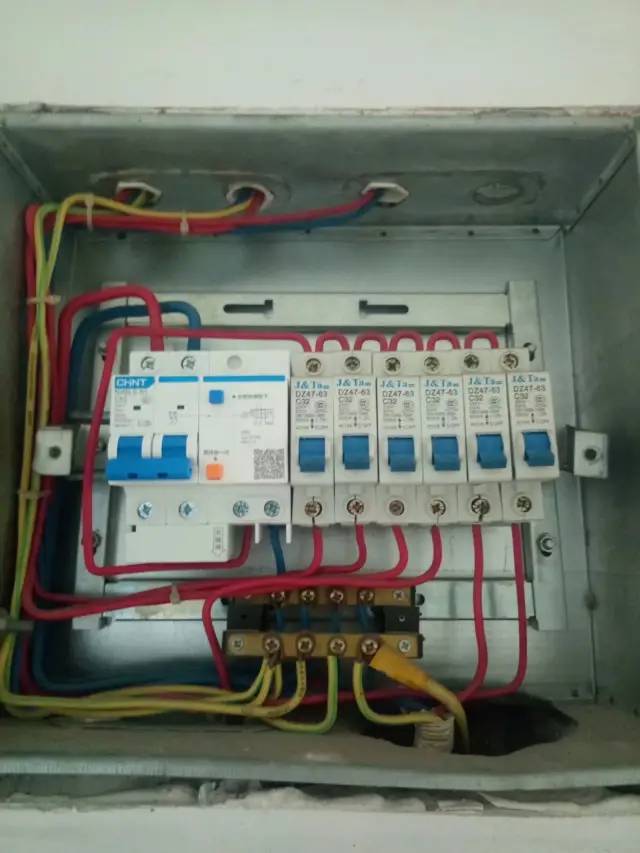

有一家业主的漏保一天跳几次，跳了以后还能合闸，就是反复发作。业主找人维修，维修人员以为是漏保坏了，换了漏保还是跳闸，实在没法找出原因，只好让业主找物业解决。由于总闸是漏保，跳闸以后全屋没电，所以业主急切解决问题。
接到业主的求援，我火速到达现场，经过检测发现普通插座的火线有点轻微漏电，于是拆插座查找故障原因，最后把故障范围缩小到主卧室。

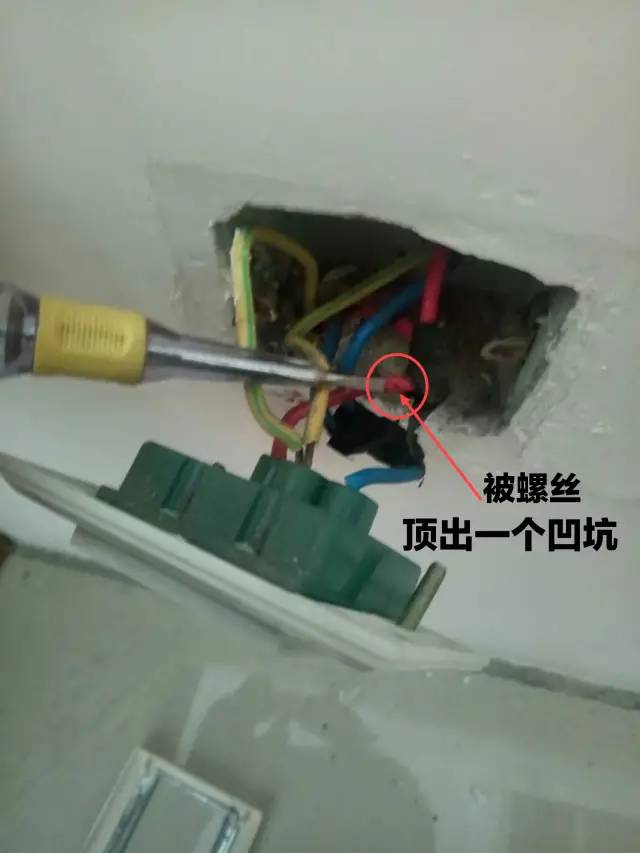

拆了卧室的几个插座挨个测量，直到拆了一个插座以后，发现故障消失了。观察插座的接线乍看没什么，电线没有烧焦破皮之类的问题。虽然看不出来问题原因，肯定还是存在问题的，不然故障怎么会突然消失了。经过反复观察暗盒与电线，发现火线绝缘层上有一个小凹坑，不仔细观察还看不出来。根据凹坑的形状和位置，应该是固定插座的螺丝顶出来的。就是这个凹坑导致绝缘层变薄了，另外绝缘层的绝缘性能不好，虽然没有破皮，但是会有一些漏电的问题。所以火线对地漏电非常轻微，一天几个小时跳一次。
对维修电工来说最怕这种间隔时间长的跳闸，感觉维修无从下手，有的维修效果当时看不出来，跳闸时间间隔太长，没时间观察，所以没把握是否解决问题。

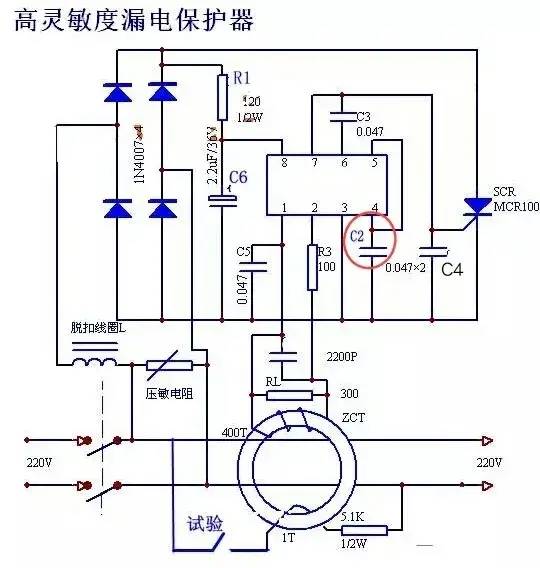

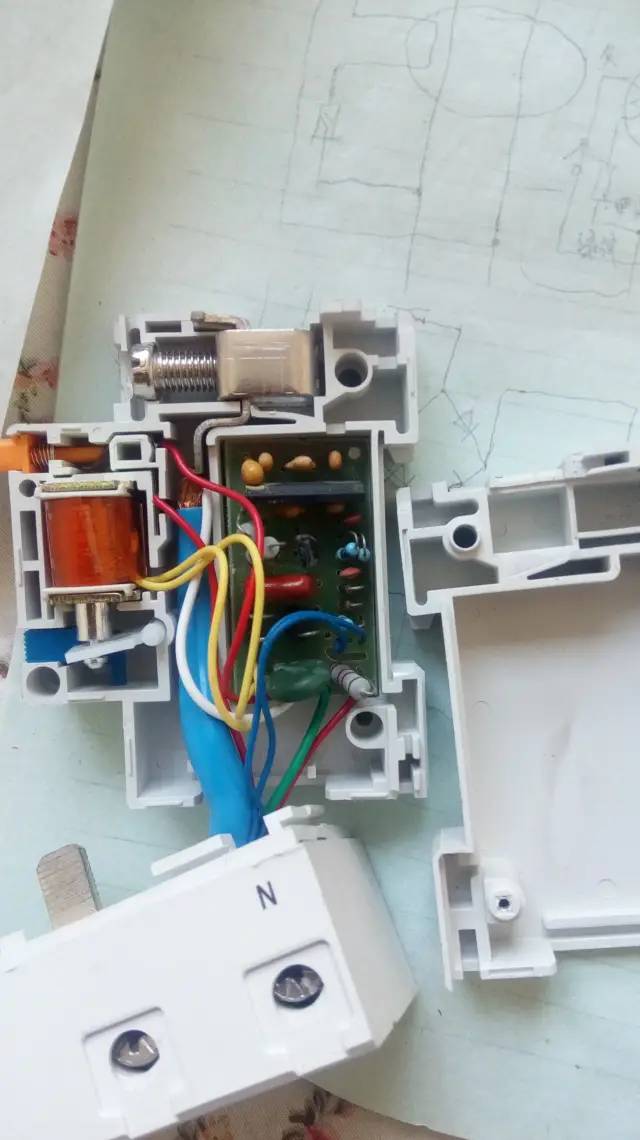

轻微漏电会造成定时或者不定时的跳闸，主要跟漏电保护器的工作原理有关，集成电路45脚上的红⭕里的C2电容是积分电容，轻微的漏电电流在它上积累，电流的积累就导致电压逐渐慢慢升高。
等电容上的电压升高到设定值，门电路翻转输出电流，给可控硅的触发极电容C4充电，C4充电到可控硅的触发电压，可控硅就导通，脱扣线圈L得电动作，拉动漏保的脱扣机构跳闸。决定漏保灵敏度的就是C2电容量大小，如果选择的容量大，它对漏电的表现就反应迟钝一些，对轻微的漏电不会跳闸，或者间隔跳闸的时间变长了。如果C2的电容量小，会导致漏保的灵敏度提高，如果灵敏度过高就容易出现稍微漏电就跳闸的问题，这样影响用电。家用漏保C2的选择必须根据人体触电的最低限度选择，一般是0.047UF。如果是单元几百A的总漏保，剩余电流在300毫安，C2的电容量就得大一些，具体多大没见过，剩余电流大10倍，积分电容可能是0.047的10倍左右。
漏电保护器跳闸以后，积分电容开始放电，它上面的电压逐渐下降，漏保又可以合闸了，合闸以后继续积累漏电电流，最后又触发跳闸，反复不断循环，这就是定时或者不定时跳闸的原因。
另外漏保跳闸以后，如果在很短时间内再次合闸，经常是合不上的。因为积分电容C2上的电压还没有下降到门电路关闭的值，所以短时间内还是无法合闸。只有等待一会，等C2的电压下降很多，再次合闸就能合上了。
漏保的定时与不定时跳闸，还有漏保跳闸间隔一段时间才能合闸，这两种故障现象，都是漏电保护器的原理决定的。估计绝大多数电工都是不理解的。
所以线路故障检修不是单纯的用万用表或者摇表测量就够了，其中的奥秘很多，会用摇表或者万用表测量漏电只是一个入门，最关键的还是很多理论和实战经验相结合。理论指导实践，让很多无法理解的故障现象豁然开朗。
