电气设计 | 为什么卫生间要装等电位?老电工:这玩意关键时刻能救命!

   日期:2023-08-08 20:20:54     来源:网络整理    作者:本站编辑    浏览:29    评论:0

在一般人的印象中,这不是一件什么危险的事情,也许从来也没有这样的念头闪现。但是要知道,从这样的环境中能够保障你生命安全的是一个叫等电位的装置。外行人别说见过了,可能听都没听说过这个东西,更别说它的作用是什么了。

刚装修的时候我也像很多朋友一样,对于各种东西都不清楚,所以胡乱装了一通,但是后来对于家装有了一些了解之后才发现其实存在很多的问题,就拿卫生间来说,当时我们家就没有安装等电位联结端子,其实这样对于卫生间而言是非常不安全的,可能存在一些安全隐患,今天就来跟大家分享一下吧。

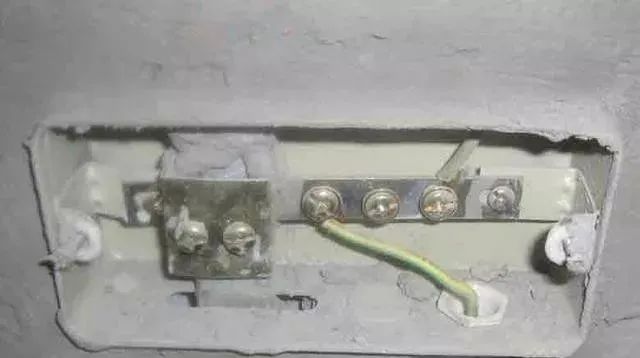

一、等电位联结端子

可能很多朋友对于这个东西并不是很了解,甚至从来没有听说过,其实这个等电位端子是防触电用的,大家都知道卫生间都是比较潮湿的,所以随时都存在着触电的危险,稍微不注意就可能引发比较大的麻烦,这种线一般开发商都会装,只不过后期装修的时候,有些工人太过马虎大意,就会忘记,这样带来的危险是非常大的。

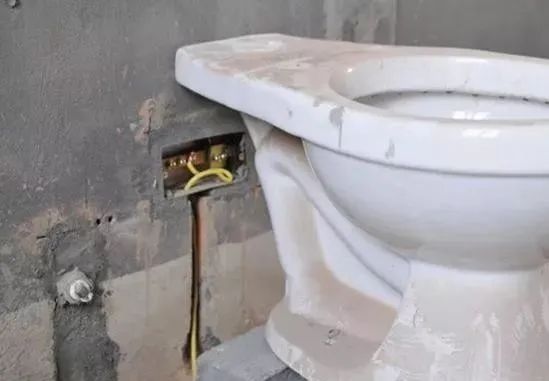

什么是等电位呢?等电位就是等电势。说白点,等电位就是开发商为卫生间留的安全防触电措施,防雷、防静电、防触电。但要后期安装才能启动。每个家庭都有,如果你不知道的话就仔细看看卫生间,一般都在卫生间墙面离地30公分左右或水盆附近。

简单来说等电位就是一种装置,可以将家里所有在外的水、燃气等管道的地方,用电线连在一起,然后集中到这个等电位联结端子箱里,通俗一点来说,在卫生间的等电位就是用于洗浴设备及相关插座的接地。有这个等电位联结端子箱的存在,就能大大提高保护人身,防止触电。(不过前提是要连接上才能有效避免触电)

二、等电位的作用

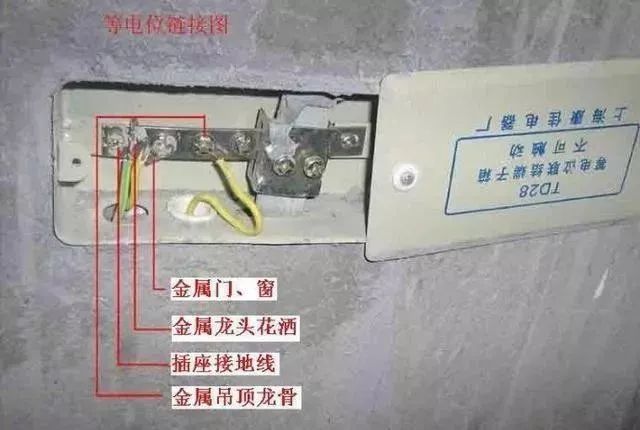

大家都知道,卫生间的水路都是相互连接的,等电位的作用就是将电线的一端固定在金属出水口上,另一端连接盒内的接线端子

业主洗澡用水时,如果遇到突发状况,导致电流通过出水口,电线就会在第一时间将电流引致接线端子处进行分解,起到类似于接地线的作用,这样就可以很好的避免触电事故发生,为我们家居安全生活提供一份有力的保障。

三、卫浴间等电位施工要求

进行卫浴间局部等电位联结时,必须将金属给排水管、金属浴盆、金属采暖管和地面钢筋网通过电路联接到等电位端子板上。当墙为混凝土墙时,墙内钢筋网也宜与等电位联结线连通。金属地漏、扶手、浴巾架、肥皂盒等孤立之物可根据情况是否做等电位。

四、等电位安装施工标准

材料要求:所用的材料有钢板、带铁、钢筋、铜板、BV线等,这些必须是合格产品。

1、安装要求:等电位连接时,要注意各导体间的连接焊接部分,不能有夹渣、咬边以及气孔未焊透的情况。

2、带铁的焊接搭接时要注意,长度不能小于带铁宽度的2倍三面施焊,钢筋的搭接长度不能小于直径的6倍双面施焊。

3、等电位连接时,各分项金属导体的连接处,要留有足够的接触面积,并保证接触面导通性良好。

4、埋入地下的连接线,千万不要使用铜裸线,连接线应该采用钢材的导体,还要进行防腐处理。焊接处要防腐两遍,导体之间的连接严禁采用螺栓压接。

5、等电位连接端子板时,必须紧固且接触面无锈蚀。

6、辅助等电位箱跟管子连接时,管道内如果有塑料连接件,可以做跨接处理。

7、卫生间的局部等电位连接不能跟卫生间外的PE线相连。

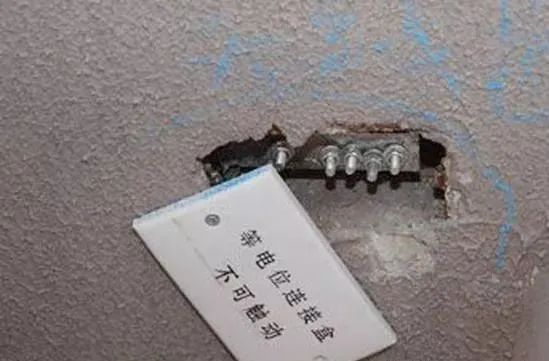

五、等电位端子箱安装位置

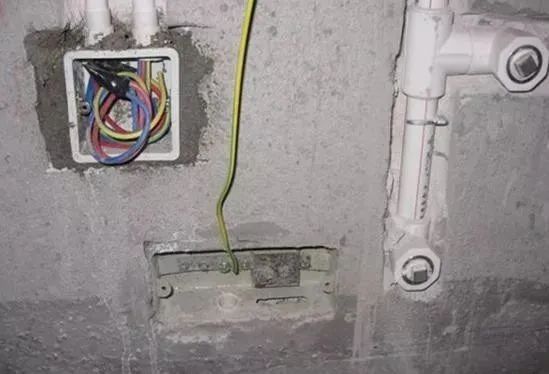

等电位端子箱安装于卫浴间室内,一般埋入贴砖中即可,电路方面墙内地下铺设导线必须使用塑料管道作保护。如果对卫浴捡进行改造须移动内墙时,等电位也需重新改造。

六、注意卫浴间内是否有PE线

注意卫浴间如果原来没有PE线,局部等电位联结不得与卫生间外的PE线相连,因为PE线有可能因别处的故障而带电位,反而能引入别处的电位。相反如果卫生间内有PE线,则卫生间内的局部等电位联结必须与该PE线相连。

七、局部等电位施工验收

局部等电位联结安装完毕后,应进行导通性测试,测试用电源可采用空载电压为4~24v的直流或交流电源,测试电流不应小于0.2A,若端子板与等电位联结范围内的金属导体之间的电阻不大于3欧姆,可认为等电位联结有效,如发现导通不良,应作跨接线处理。在整个卫浴施工过程中,应始终保证等电位导通。

温馨提示:家人生活安全第一,装修时希望大家可以考虑下等电位端子的安装。当我们在洗澡或者操作电气不慎使得电器漏电或发生类似触电事故时,因为卫生间的各个导电体的电位已经强制为零电位,所以不会对使用者有任何的伤害。
