电气元件的布局与安装
电气元件在安装前应对所选器件进行测量，确认元件完好可用。电气元件应进行合理布局后再进行安装。
1.元器件安装位置要求

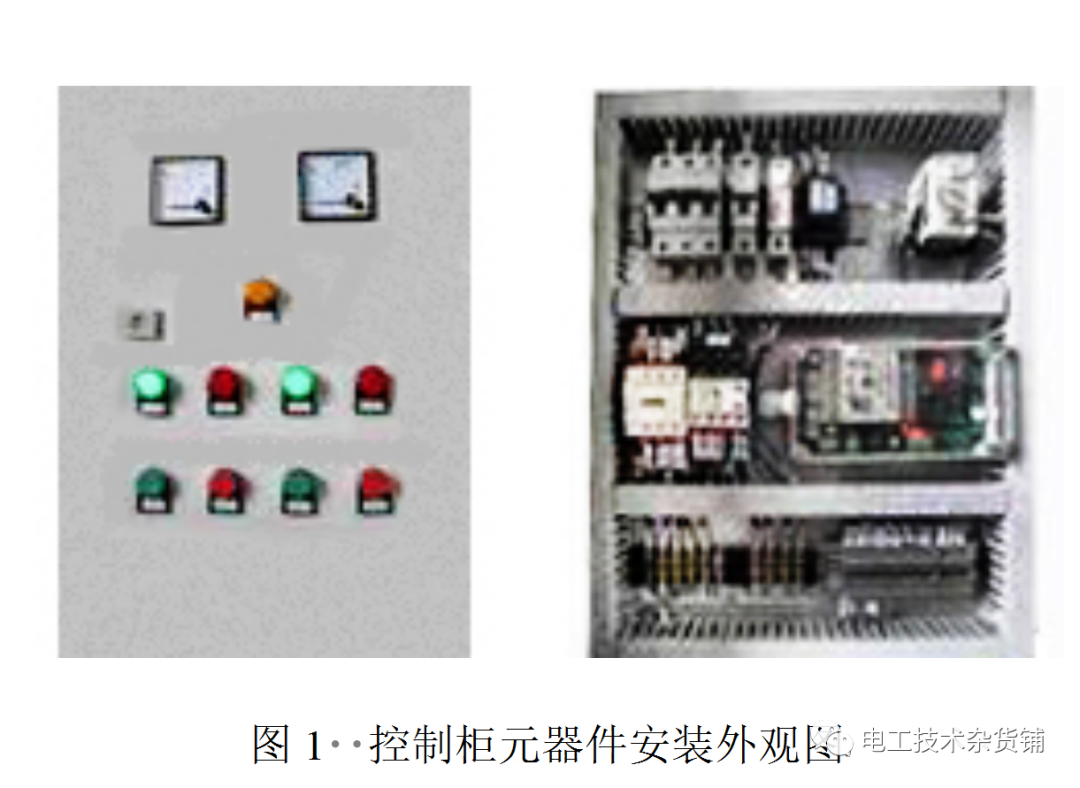

拖动、执行、检测器件等应安装在生产机械的相应工作部位。控制电器、保护电器等安装在电器箱（柜）内。控制按钮、操作开关、经常调节的电位器、指示灯、指示仪表等安装在控制台面板上，如图1所示。
2.元器件布局的一般原则
1）功能相似的元件组合在一起，外形尺寸或重量相近的元件组合在一起，经常调节的元件组合在一起，经常更换的易损元件组合在一起。
2）强电与弱电要分开。有必要时，将弱电部分屏蔽起来。
3）体积大、重量重的元件安装在下面，发热量较大的元件安装在上面。
4）尽可能减少连线数量和长度，将接线关系密切的元件按顺序组合在一起。
5）电器板、控制板的进出线一般采用接线端子。接线端子接线时，主电路与控制电路要分开，电源进线位于左下方。
6)各元件的安装位置应齐整，匀称，间距合理，便于元件的更换。
3.具体安装方法
1）布置好元件，紧贴每个元件底座或导轨画好水平基准线和垂直基准线，测出所需线槽的宽度和长度，并记下来。
2）按住元件，通过元件的安装孔用样冲在安装底板上冲个记号，或用记号笔做个记号。（网孔板可直接固定）
3）取下元件，用合适的钻头在做好记号的底板打孔，并打好线槽和导轨的安装孔。
4)紧固各元件时要用力匀称，紧固程度适当。在紧固熔断器、接触器等易碎元件时，应用手按住元件一边轻轻摇动，一边用旋具轮换旋紧对角线上的螺钉，直到手摇不动后再适当旋紧些即可。
