分闸不跳,跳总闸!大部分电工光头疼却不知道哪里出错了

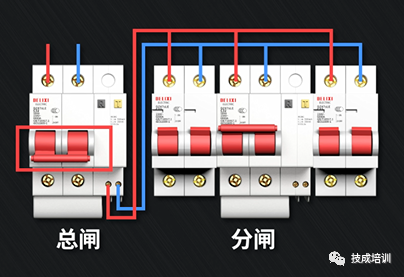

在家庭用电时，经常有人遇到家里开关分闸不跳总闸跳的情况，当然，故障点是在分闸的出线侧才有问题。如果故障（如漏电、短路等）出现在总闸与分闸的接线之间，显然，此时总闸跳是正常的。

那为什么会出现这种越级跳闸的现象呢？今天我就来给大家讲讲有哪些原因。

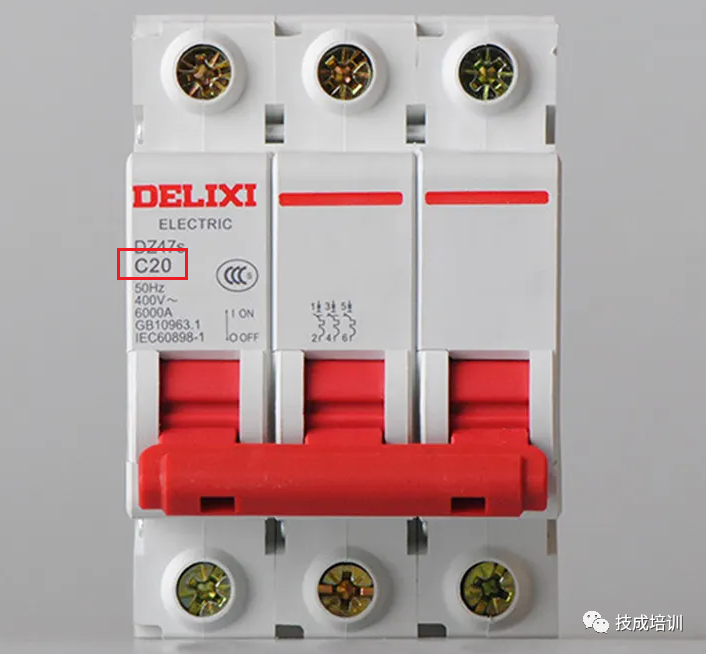

首先，一种最简单的原因就是总闸的额定电流（如下图中的C20）小于分闸额定电流，例如总闸的额定电流是C32，而分闸是C40，若负载电流大于32小于40，显然总闸就会跳闸，而分闸还达不到动作条件。但是，这种原因出现的概率几乎为零，因为不会有人去这样装配开关，除非是某个开关坏了，然后不懂的人随便买了个新开关回来装。

其次，就是家里总闸为漏电保护器（或者其他有漏电保护功能的开关）的情况下，会出现的几种原因。

1、总闸比分闸更灵敏，即总闸的漏电动作电流比分闸的漏电动作电流要小，此时即使总闸的额定电流比分闸大，也会出现跳总闸的现象。

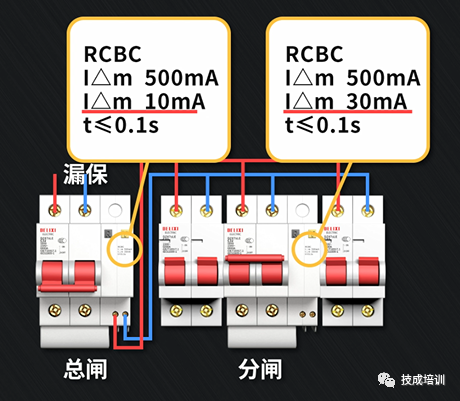

例如上图中的分闸漏电动作电流是30mA，但总闸是10mA，如果分闸的出线侧发生漏电故障，且漏电电流小于30mA，但大于10mA，显然总闸跳而分闸不跳。

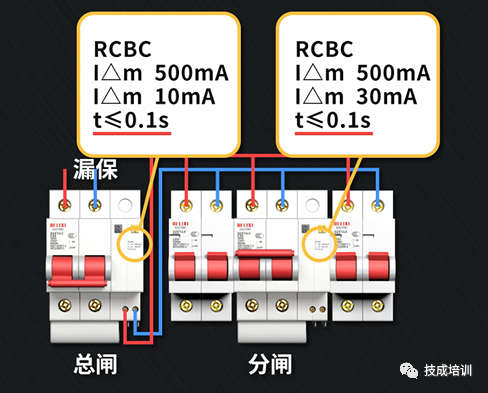

2、总闸的漏电动作时间比分闸的漏电动作时间更短或者两者漏电动作时间相同，前者会造成直接跳总闸，而后者会出现随机跳总闸的现象。

解决方法是将总闸和分闸的漏电动作时间错开，让总闸的漏电动作时间延时（即选择有延时的漏保或动作时间更长的漏保），或者直接将总闸换成空开。

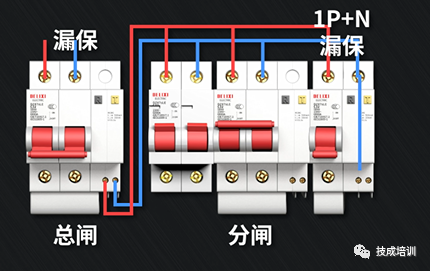

另外，有时候即使分闸已经跳闸，总闸也还是会跳。这可能是因为分闸用了+N型的开关，如1P+N型，这种开关在跳闸时，零线是不会断的。若零线漏电，分闸跳闸后故障依然存在于线路中未被切除，所以总闸也有可能会跳。

综上，若家里的开关发生越级跳闸的现象，排除开关坏的情况，我们就可以根据以上的原因逐一排查。当然，很重要的一点是，不管是总闸跳还是分闸跳，我们都必须要找出故障点，如漏电点在哪，或者是不是线路发生短路等。
