电气桥架、电缆穿墙板孔洞封堵,学习了!

日期：2023-08-10 13:30:27 来源：网络整理作者：本站编辑浏览：16 评论：0

来源：鲁班电气

如有侵权，请联系删除

1、电气桥架穿墙板孔洞封堵

1)适用范围：封闭式母线母线、桥架、电缆、线槽、过墙体防火封堵。

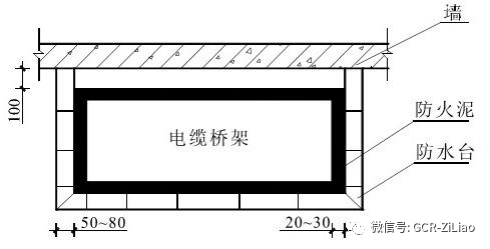

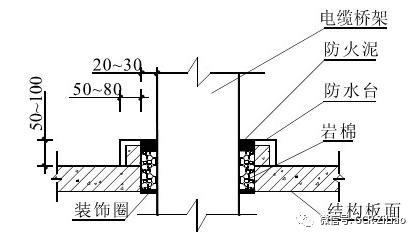

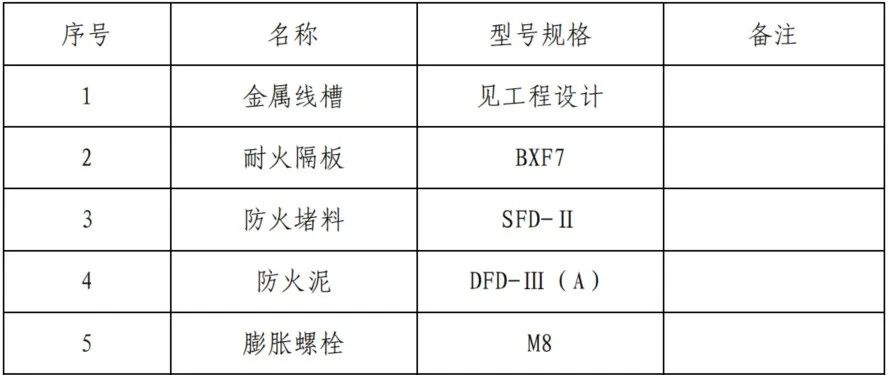

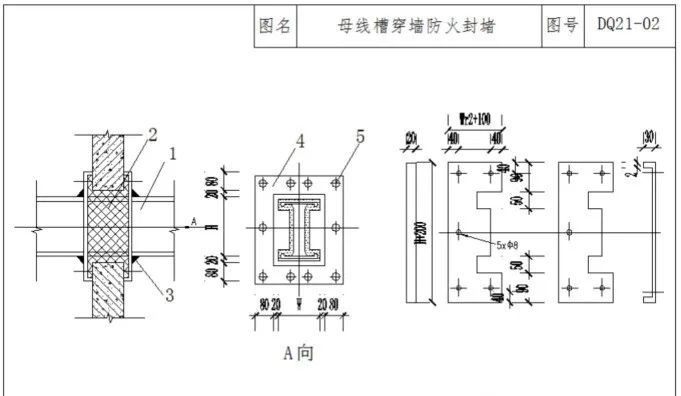

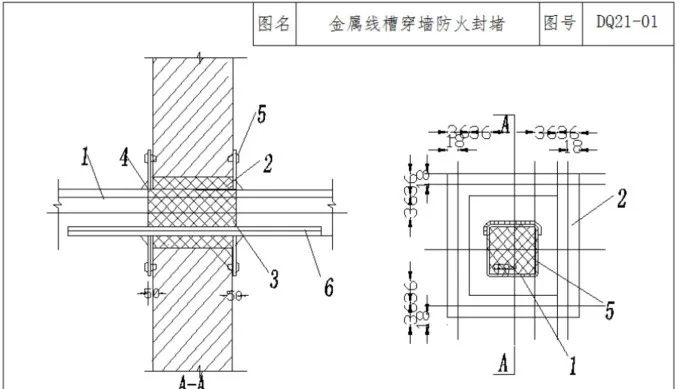

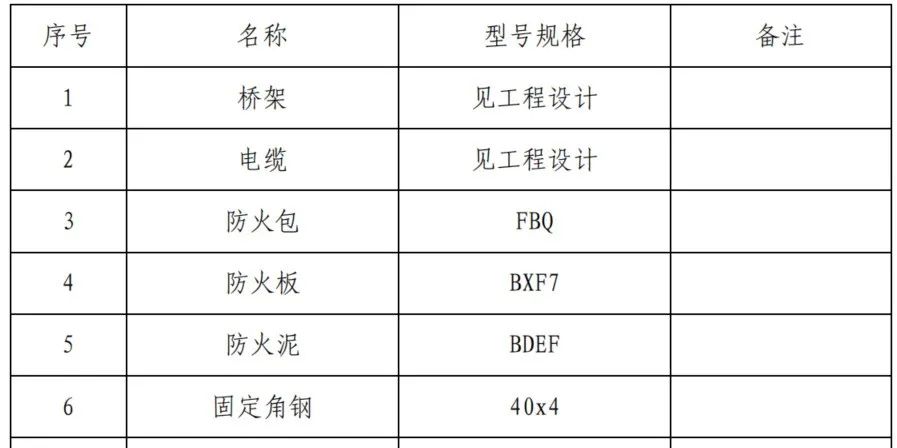

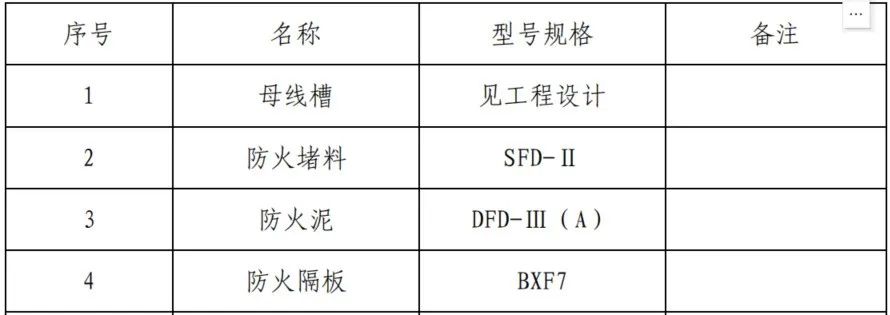

2)大样图

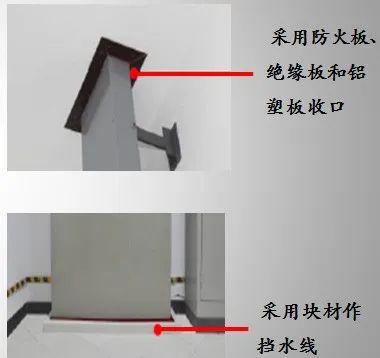

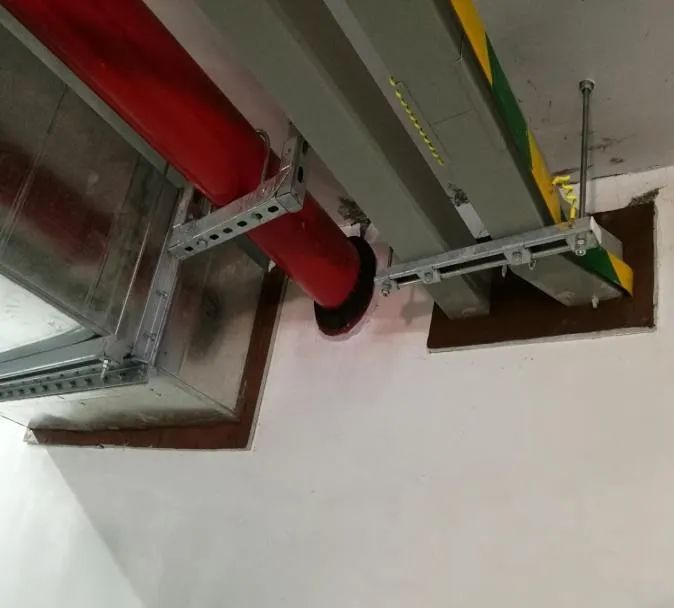

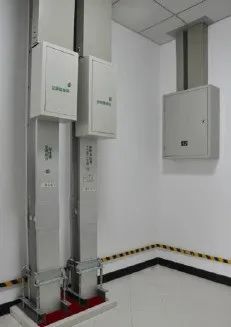

3）实物图

4）核心工艺

（1）在电缆穿过竖井、墙壁、楼板或进入电气盘、柜的孔洞处，应按设计要求用防火堵料密实封堵。

（2）工艺流程：预留孔洞-母线安装-配电箱定位安装-配管-电缆敷设-接地-防水台阶-防火封堵。

（3）作业条件：电井地面墙面施工完毕，电井门安装完毕。

（4）封堵应严实可靠，不应有明显的裂缝和可见的孔隙，孔洞较大者应加耐火衬板后再进行封堵。

（5）安装要求：

①定位排布合理，方便安装及维护。

②选用防火材料正确（防火石棉板、防火包、防火泥、防火棉）

③防火包应按顺序摆放整齐，防火包与电缆间隙不大于 1CM2，摆放厚度不小于 24CM。

④金属线槽内和四周空隙均要封堵严密，内外完整。

（6）加工方正、尺寸合适一致、油漆均匀的盖板封盖住。

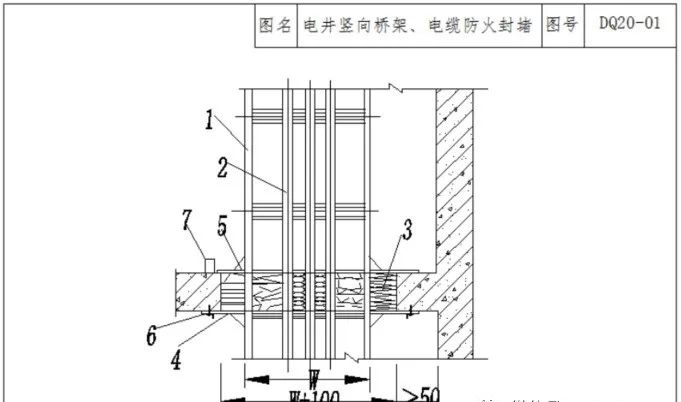

2、电气井桥架、电缆过楼板处防火封堵

1）适用范围：电气井封闭式母线、桥架、电缆、线槽过楼板处防火封堵。

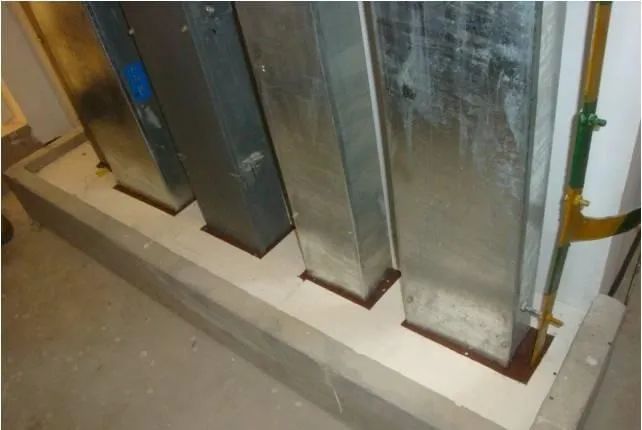

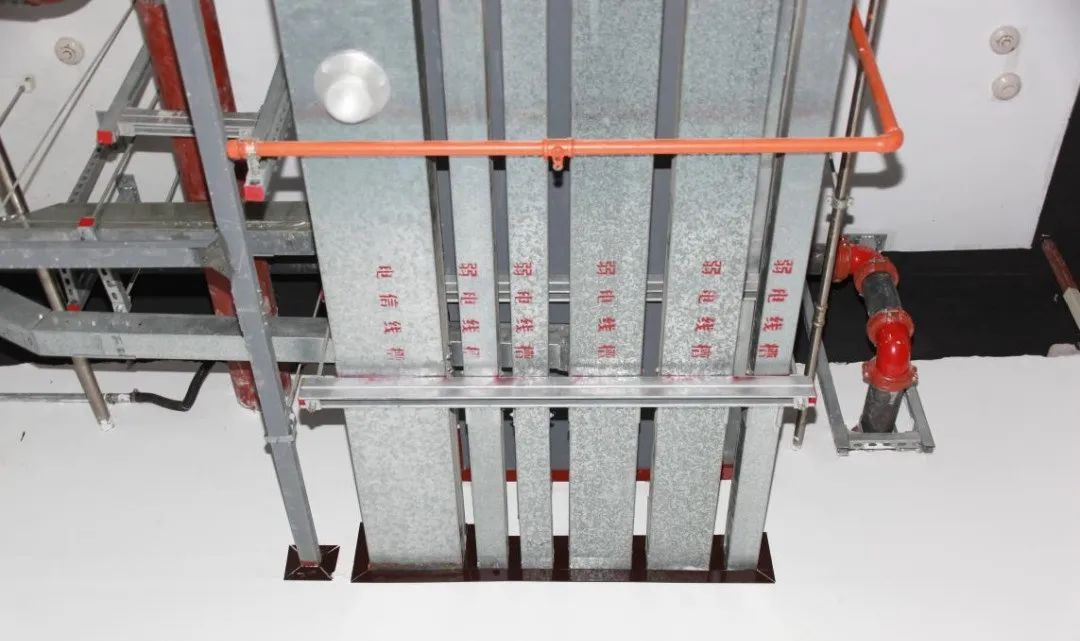

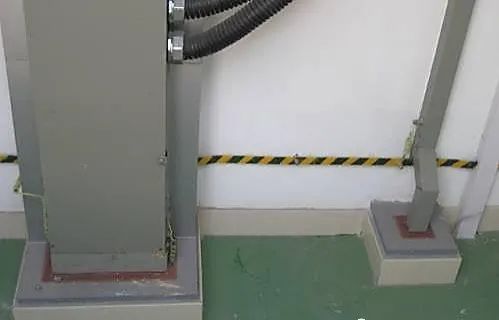

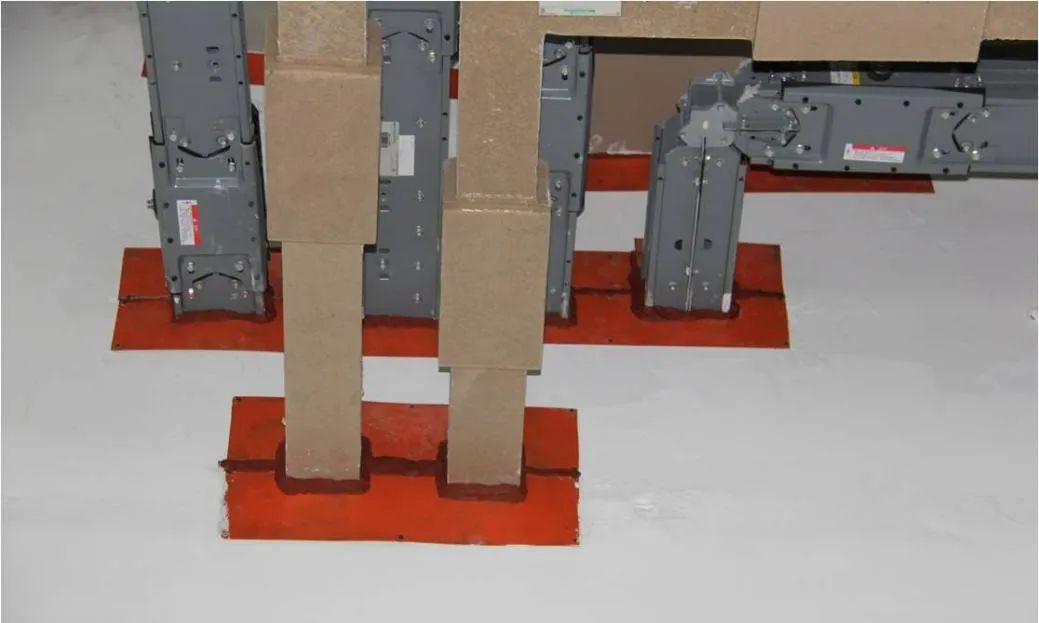

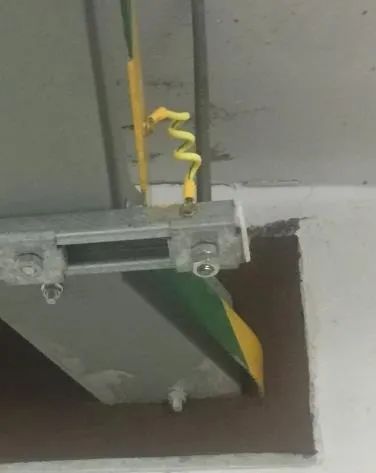

2）实物图

3）工艺要点

（1）在电缆穿过竖井、墙壁、楼板或进入电气盘、柜的孔洞处，应按设计要求用防火堵料密实封堵。

（2）电井应设门槛，桥架、插接母线在地面或穿楼板地面处有不低于 50mm 的挡水台。

（3）桥架、插接母线穿楼板处应做 20～30mm 防火封堵，顶部设置防火托板。

（4）封堵应严实可靠，不应有明显的裂缝和可见的孔隙，孔洞较大者应加耐火衬板后再进行封堵。

（5）安装要求：

①定位排布合理，方便安装及维护。

②选用防火材料正确（防火石棉板、防火包、防火泥、防火棉）

③防火包应按顺序摆放整齐，防火包与电缆间隙不大于 1CM2，摆放厚度不小于 24CM。

④金属线槽内和四周空隙均要封堵严密，内外完整。

（6）加工方正、尺寸合适一致、油漆均匀的盖板封盖住。
