(电气)双控开关的接线

做家装电工的朋友一定经常遇到业主要求在给房子装修的时候，都想改装照明的线路，使得单控开关变成双控开关，顾名思义就是在两个不同的地方控制同一盏灯，这样不仅大大的方便了我们的使用，还能节约资源，做到环保绿色装修。今天就给大家整理了这篇关于双联双控开关接线图的三种接法，供大家学习参考。

第一种方法

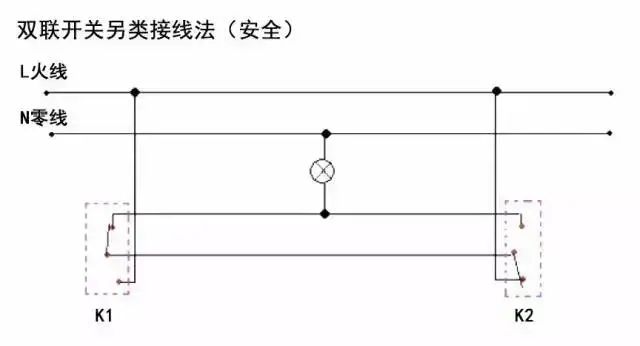

双联开关电路另类接线法

（两个开关都入火线，安全）

接线要点

1. 双联线中的K1必须直接连接两个双联双控开关的中间接线端；

2. 双联线中的K2连接两个开关的上接线端（或者下接线端），并且在中间接一条分支线与灯的一端连接，灯的另一端接零线。

3. 两个开关都入火线，而且接于上接线端（或者下接线端），但不能接于中间的接线端。

这种电路的布线特点

1. 双联专用线中的一条导线，中间引出分支线接于灯的一端。（传统双联双控电路是不允许在双联专用线中引出分支线的）

2. 两个开关都入火线，而且只能接于上接线端（或者下接线端），这就使得灯亮时，两个开关的三个接线端对零线的测量电压都是220v，即试电笔都显示为红色。

第二种方法

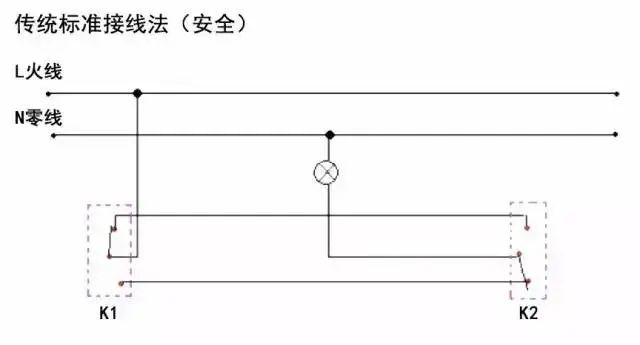

传统接线法

这是物理教科书上提到的方法，在标准的工程图纸中，也是这种接线法。很常见。

第三种方法

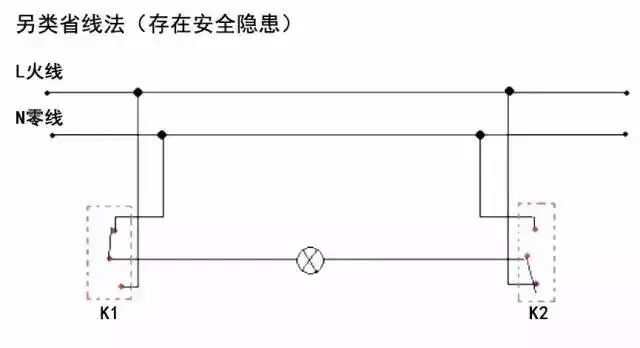

另类省线法（存在安全隐患）

虽说理论上存在安全隐患，但在家庭布线中，经常用这种方法，布线，省去很多的工作量，和线材。现在的铜线可是非常的贵了。特别是搞包工包料的，都是用这种接线法的多。省线省钱嘛。

接线要点

1. 两个双联双控开关的中间接线柱，分别拉一条线连接要控制的灯。

2. 开关的另外两个接线端，分别接火线和零线（一个端口接火线，另一个端口就接零线），就ok了。思路很简单。用好点的开关，不会轻易短路的。

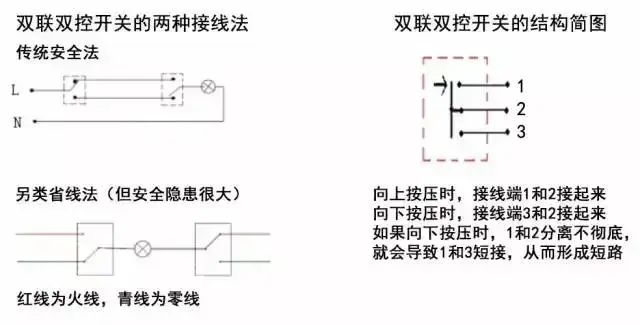

这里给大家一个特别提醒，采用省线法，虽然节省些导线，但安全隐患非常大，特别是使用的开关质量不好时，常由于切换接线端时，由于开关分离不彻底，比较容易导致开关内部短路，从而导致整个线路短路，烧毁电表保险丝，如果使用了一段时间之后，这种表现尤为突出。因此不提倡使用这种省线法布线。
