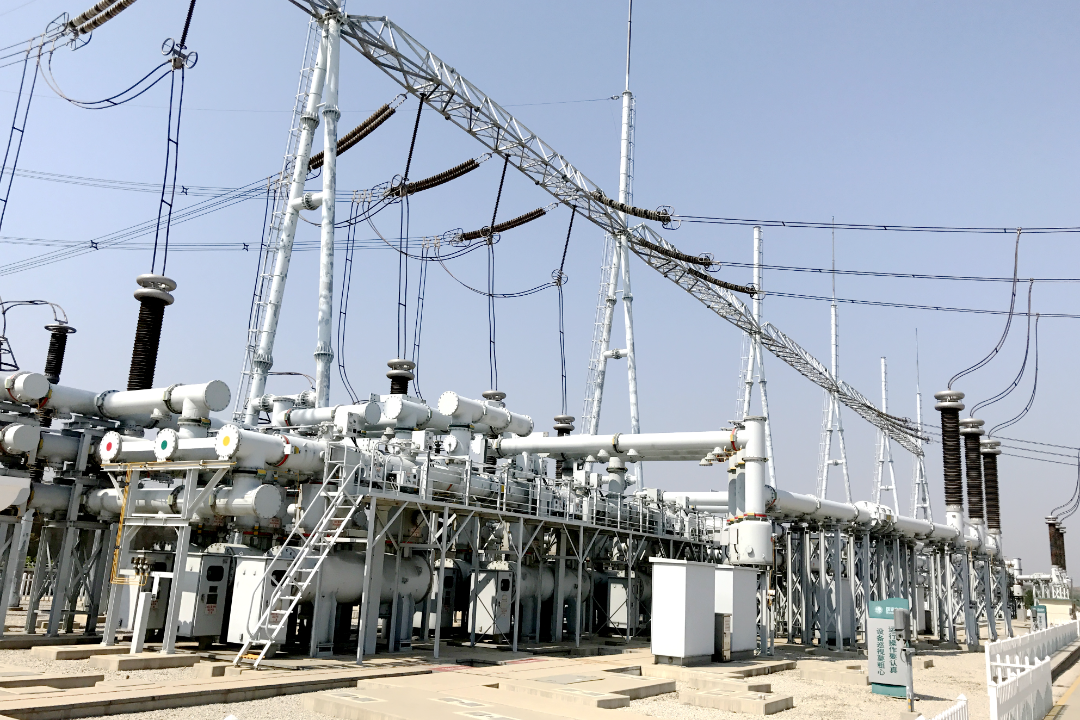

由平高电气自主研制的

1.5倍首开极系数550千伏GIS用断路器

顺利通过全部型式试验

成为国内首家通过该高参数型式试验的产品

标志着平高电气超高压产品

在中性点非有效接地系统中短路开断技术上

实现了又一重大突破

据了解，三峡青洲五、七海上风电项目是国内首批开工建设的超大规模深水海上风电柔直送出项目，需要使用首开级系数为1.5的550千伏 GIS用断路器。现有常规550千伏GIS用断路器首开极系数均为1.3，无法直接应用于海上清洁能源的输送。

为解决该技术难题，平高电气组织精干研发团队进行技术攻关，开展1.5倍首开级系数的550千伏GIS用断路器研制工作。相较于常规1.3倍首开极系数550千伏 GIS用断路器，断口间恢复电压提高了15%，短路开断工况更为严苛，对产品开断性能要求极高。平高电气项目团队基于深厚的电弧测量与仿真技术积累，对550千伏GIS用断路器灭弧室进行深入研究，精准评估其短路故障工况下的开断能力，攻克了高恢复电压下的失步和满容量连续开断双重难题。该产品一次性通过了包括E2级电寿命试验在内的全部型式试验验证，在国内尚属首次，为后续海上风电场清洁能源输送提供解决方案与安全保障。

06

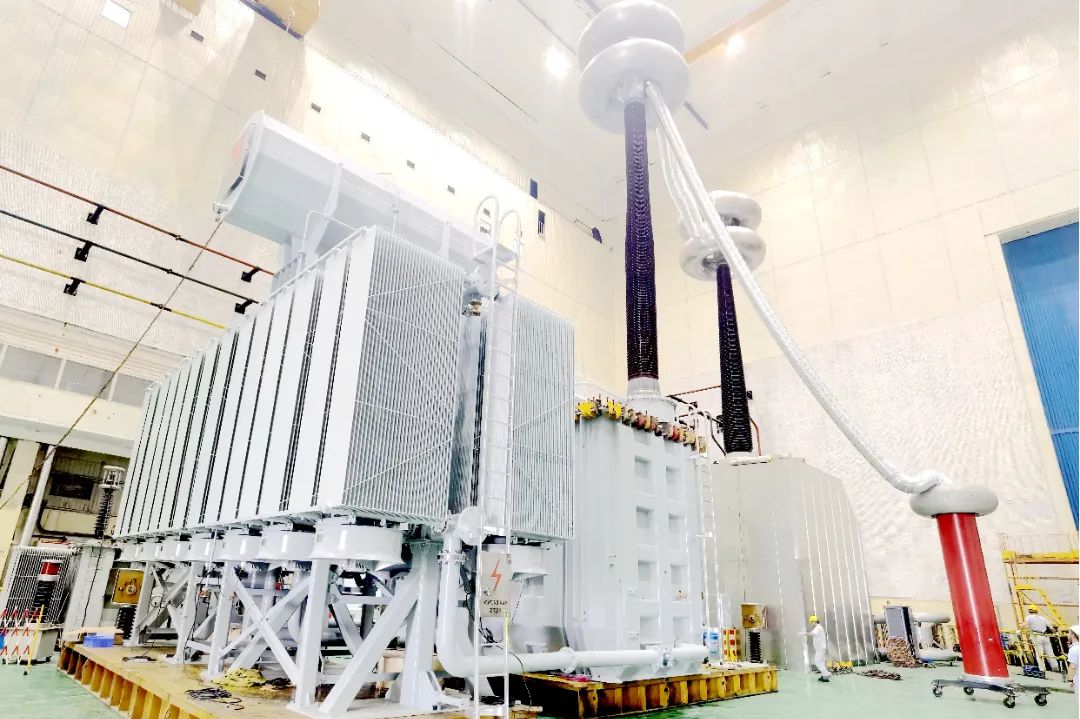

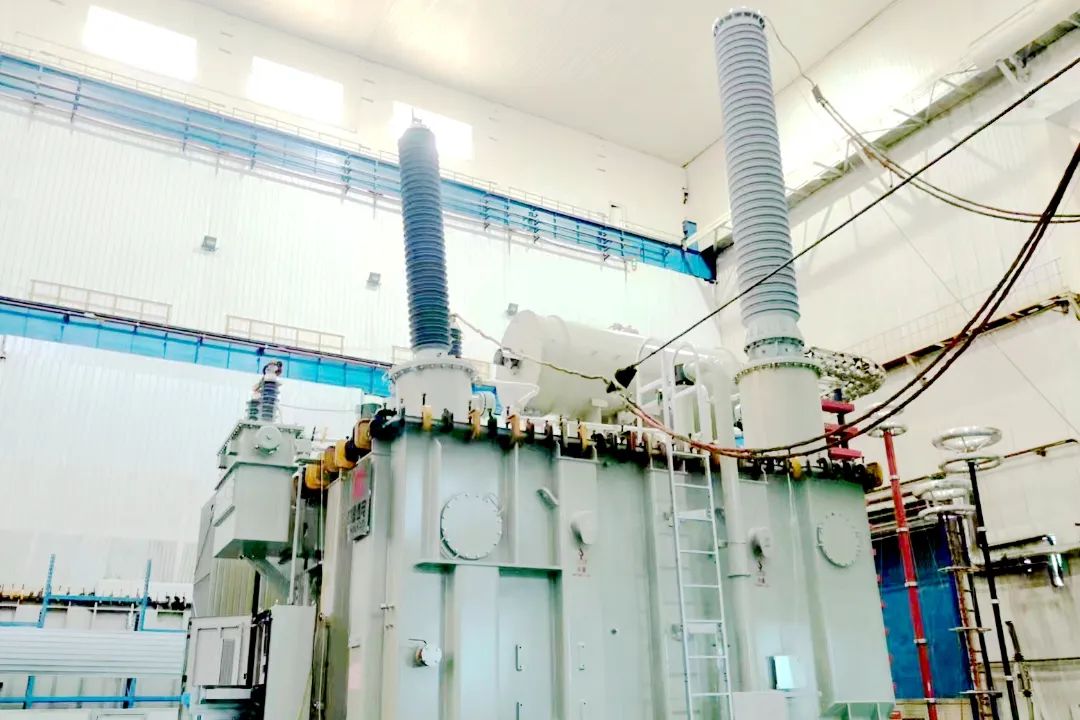

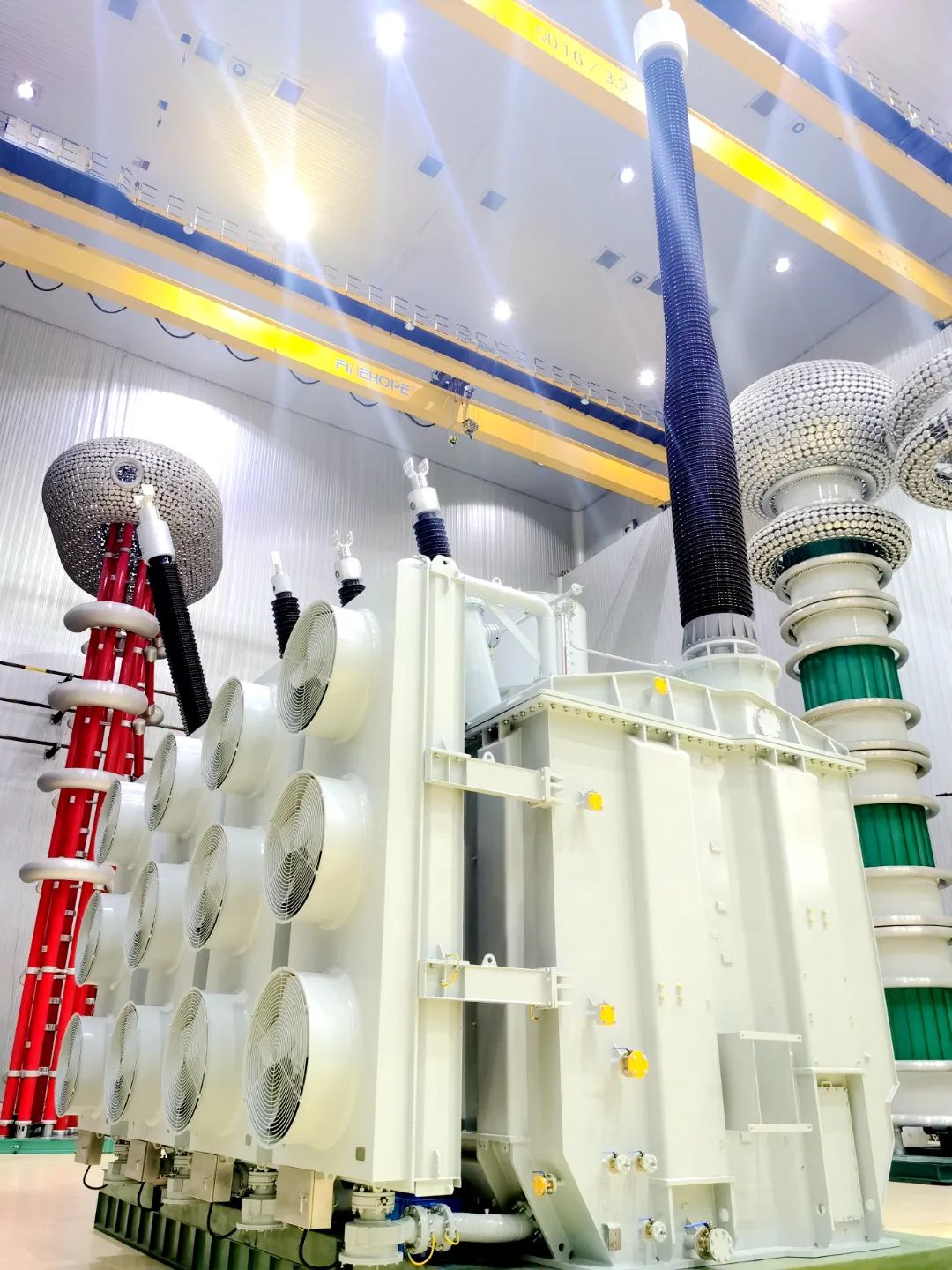

直出线式750千伏自耦变压器研制成功！

由山东电工电气自主研制的

直出线式750千伏自耦变压器

顺利通过出厂试验

首次在750千伏自耦变压器中

采用高压首端直接出线结构

简单可靠

方便现场安装及质量管控

项目研发过程中，山东电工电气先后设计出多种出线结构方案，通过复合电场绝缘配合的反复对比，成功解决出线装置在有限空间内对油箱、铁心旁柱等地电位结构件的绝缘问题。调整套管、储油柜等外部组部件布置方案，通过倾斜低压套管、加大套管间距、改进储油柜布置等措施，满足高海拔外绝缘距离的要求。通过计算优化内部冷却油路，降低线圈铜油温差，满足高海拔下绕组温升的要求。通过取消间接出线升高座及现场安装环节，更加方便现场安装及质量管控。

07

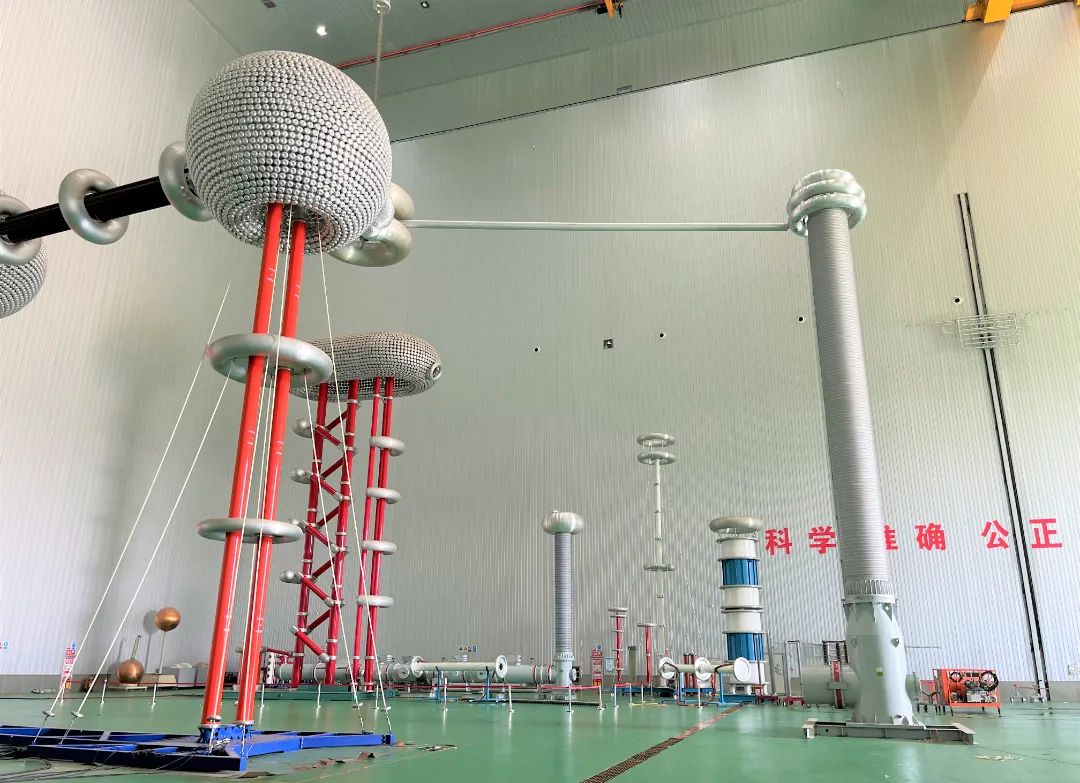

1100千伏高海拔套管研制成功！

山东电工电气自主研发的

1100千伏高海拔套管通过型式试验

为后续特高压在高海拔地区应用

打下坚实基础

该套管满足4000米海拔地区应用，套管高度达到12370毫米，较常规套管高1570毫米。外绝缘工频电压达到1590千伏，雷电冲击电压达到±3468千伏。为了满足高海拔产品绝缘性能和复合套管局放性能的更高要求，所属山东日立成立专项技术攻关团队，开展复合套管内部场强及均压环和套管伞裙的外部场强研究，研发出新型3环均压环结构，将场强控制在0.97千伏每毫米，优化内部双屏蔽结构，使电场最优化。开展整体复合套管强度研究，满足抗震性能0.4g水平加速度抗震要求，增加了产品的可靠性。
