根据国家行业标准 HG20505-92《过程检测和控制系统用文字代号和图形符号》，我们参照 GB2625-81 国家标准、化工自控常用图形及文字代号为大家整理如下。
一、 图形符号
1、测量点

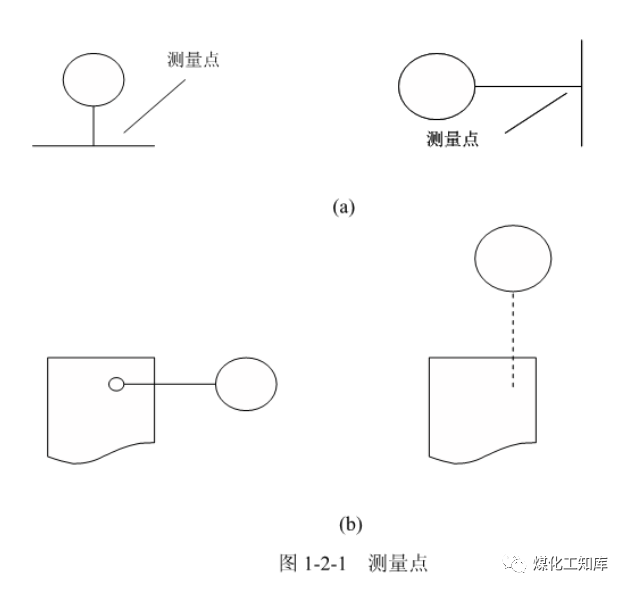

测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号，如图 1-2-1(a)所示。
若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线的起点加一个直径为 2 mm 的小圆符号或加虚线，如图 1-2-1（b）所示。必要时，检出元件或检出仪表可以用“仪表图形符号表” 所列的图形符号表示。

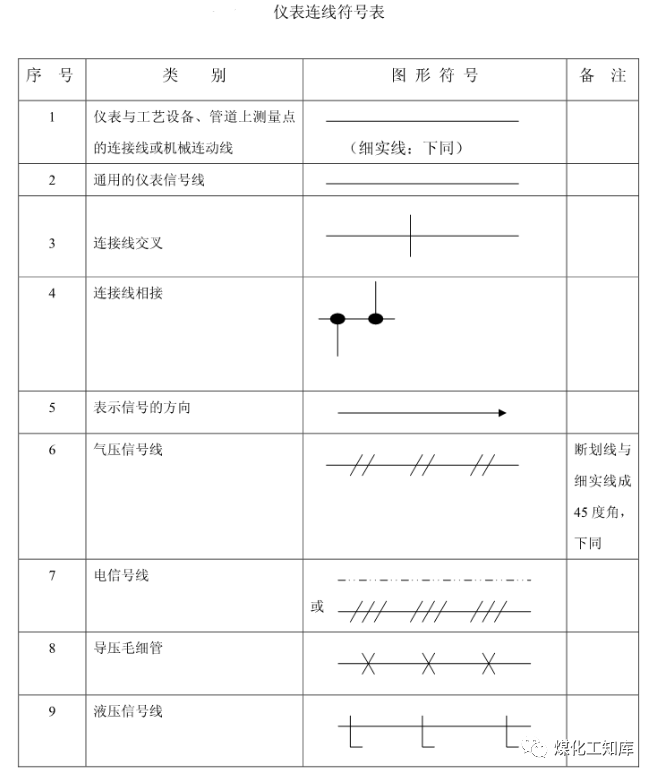

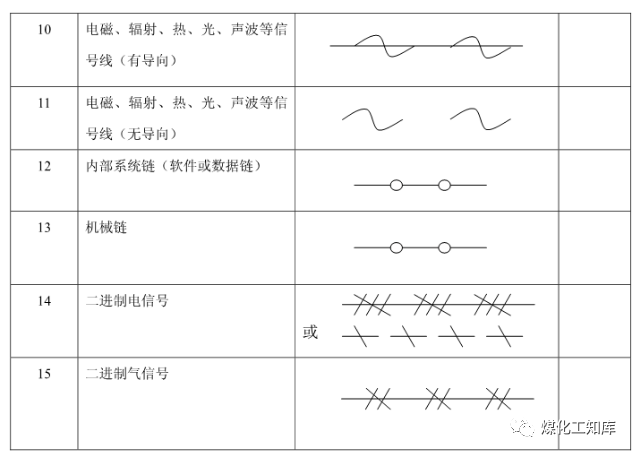

2、连接线图形符号
例如 AS-014 为 0.14MPA 的空气源，ES-24DC 为 24B 的直流电源。当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成 45 度角）。
3、仪表图形符号

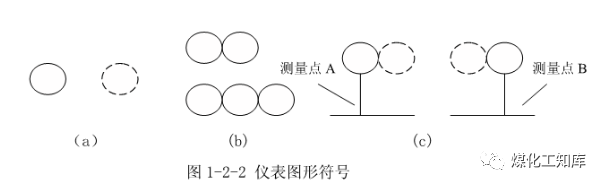

仪表图形符号是直径为 12mm（或 10mm）的细实线圆圈。仪表位号的字母或阿拉伯数字较多，圆圈内不能容纳时，可以断开。如图 1-2-2（a）。处理两个或多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示，如图 1-2-2（b）所示。当两个测量点引到一台复式仪表上而两个测量点在图纸上距离较远或不在同一图纸上，则分别用两个相切的实线圆圈和虚线圆圈表示，见图 1-2-2（c）所示。

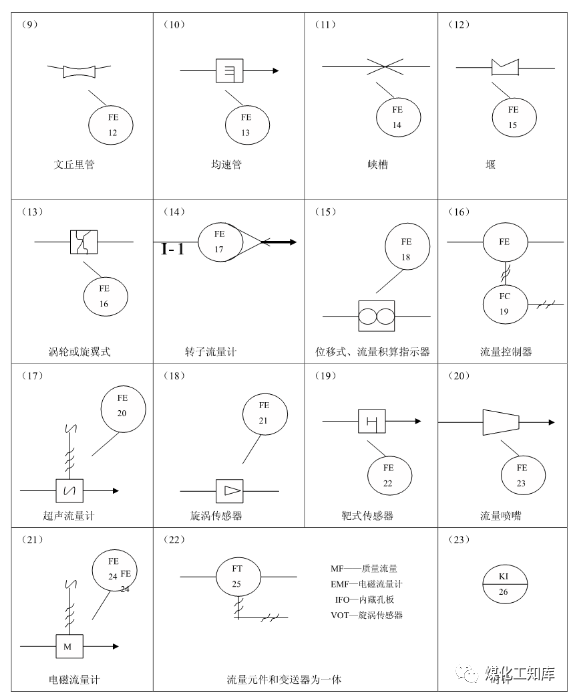

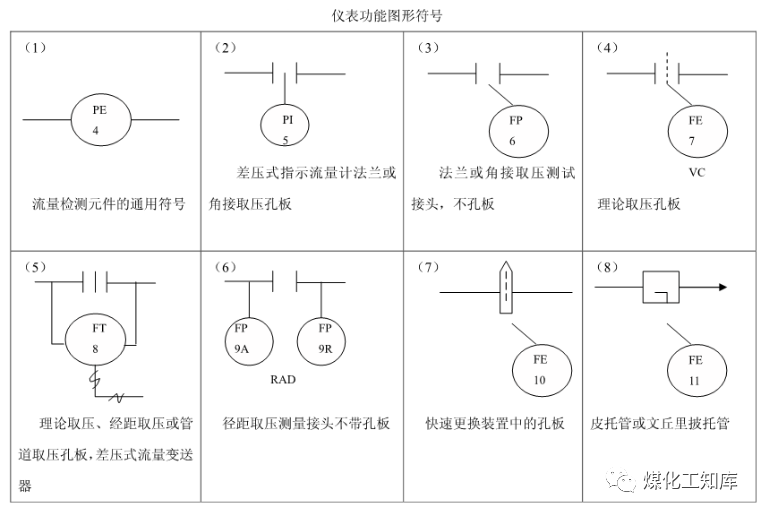

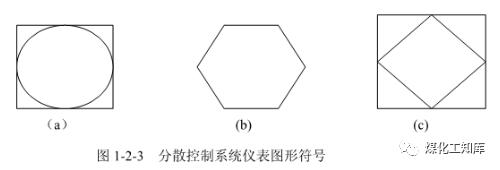

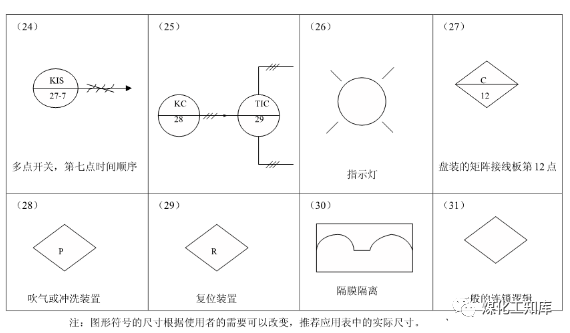

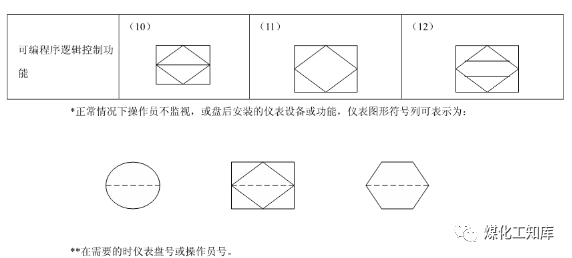

分散控制系统（双称集散控制系统）仪表图形符号是直径为 12mm（或 10mm）的细实线圆圈，外加与圆圈相切细实线方框，如图 1-2-3（a）所示。作为分散控制系统的计算机功能图形符号，是对角线长为 12mm（或 10mm）的细实线六边测量点 A 测量点 B形，如图 1-2-3（b）所示。分散控制系统内部连接的可编程逻辑控制器功能图形符号如图 1-2-3（c）所示，外四边形边长为 12mm（或10mm）。其他仪表或功能图形符号见表 1-2-2。

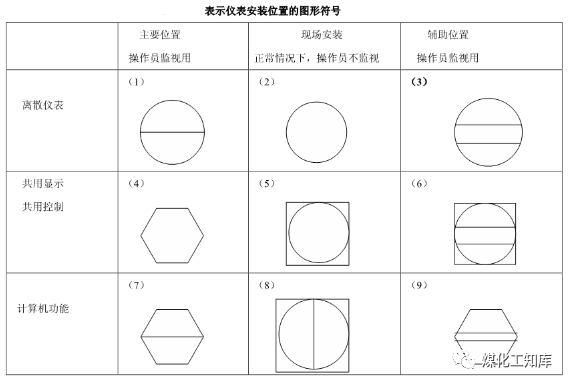

4、表示仪表安装位置图形符号

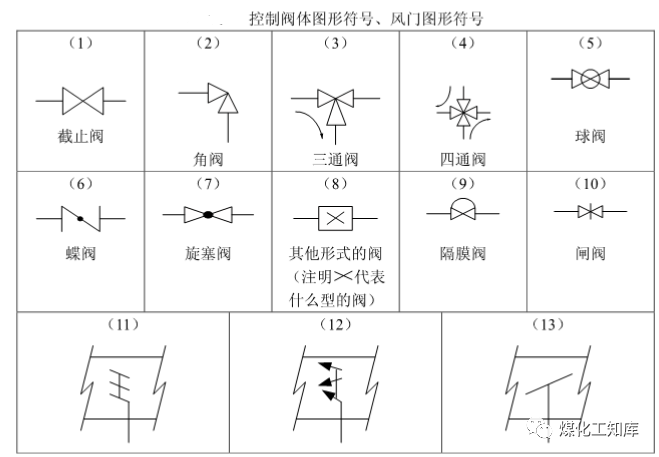

5、控制阀体图形符号，风门图形符号

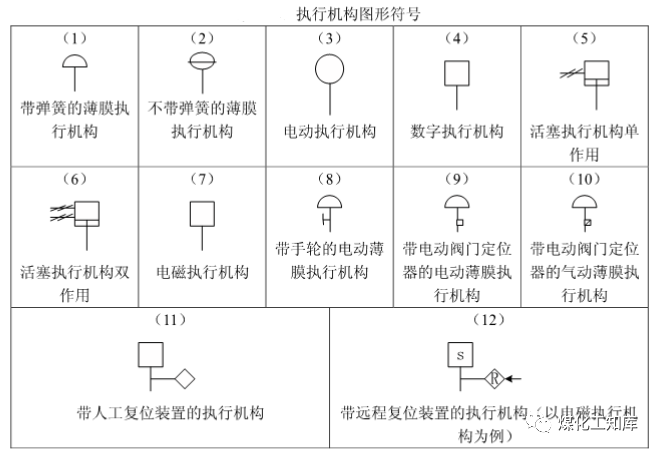

6、执行机构图形符号

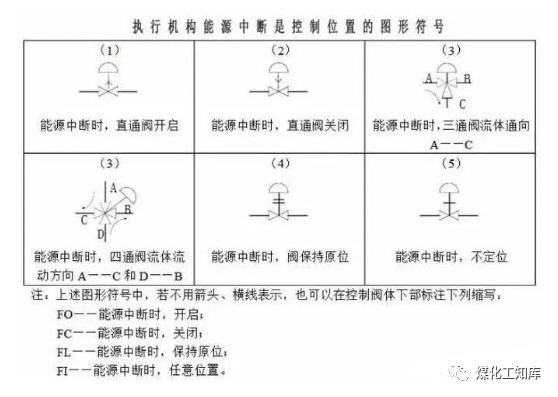

7、执行机构能源中断是控制位置的图形符号

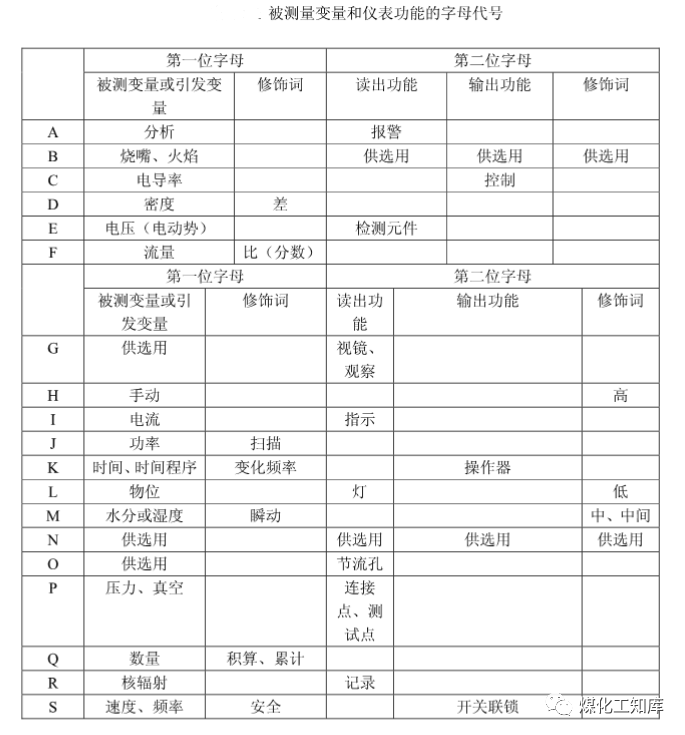

二、 字母代号
说明：
1．“供选用”指的是在个别设计中多次使用，而表中没有规定其含义。
3．后续字母确切含义，根据实际需要可以有不同的解释。
4．被测变量的任何第一位字母若与修饰字母D（差）、F（比）、M（瞬间）、K（变化频率）、Q（积算、累计）中任何一个组合在一起，则表示另外一种含义的被测变量。例如 TD1 和 T1 分别表示温差指示和温度指示。
5．分析变量的字母“A”，当有必要表明具体的分析项目时，在圆圈外右上方写出具体的分析项目。
6．用后续字母“Y”表示继动或计算功能时，应在仪表圆圈外（一般在右上方）标注它的具体功能。
如果功能明显时，也可以不标注。
7．后续字母修饰词 H（高）、M（中）、 L（低）可分别写在仪表圆圈外的右上方。
8．当 H（高）、L（低）用来表示阀或其他开关装置的位置时，“H”表示阀在全开式接近全开位置，“L” 表示阀在全关式接近全关位置。
9．后续字母“K”表示设置在控制回路内的自动-手动操作器。例如流量控制回路的自动-手动操作器为“FK”，它区别于 HC——手动操作器。
