电脑中频治疗仪使用说明书
目录
一、设备名称
二、设备简介
三、设备技术参数
四、工作及治疗原理
五、操作步骤
六、适应证和禁忌证
七、注意事项
一、设备名称
电脑中频治疗仪FK998-A
二、设备简介
FK998-A型电脑中频电疗仪是用于物理治疗的一种医疗设备，采用微电脑控制技术，由中、大规模集成电路组成，通过微电脑控制使电疗仪产生的不同脉冲电流，模拟人手按摩手法，通过皮肤电极刺激到人体病变部位，使病变部位肌肉发生有规则和无规则的各种运动，从而达到缓解疼痛、消除症状、锻炼肌肉，促进局部血液循环等效果。该产品设双通道输出，并具有离子导入功能，适用于各类型医疗结构、疗养院及康复理疗机构。

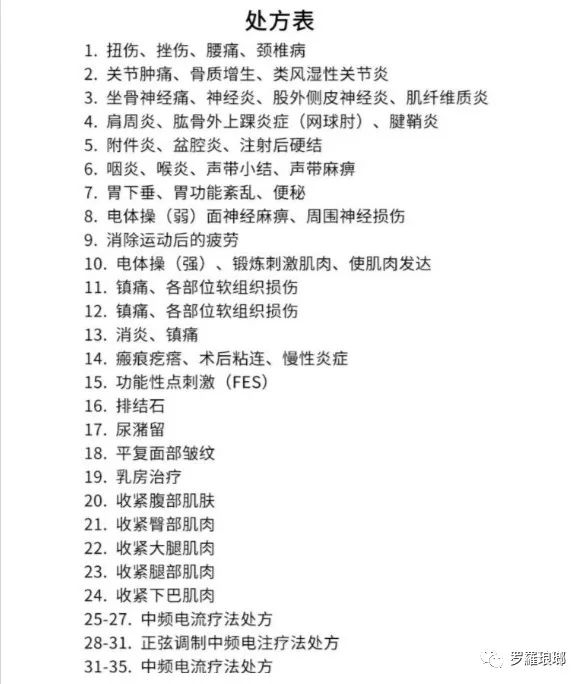

机内存贮的35个特定系列程序处方，医生依患者病况选择治疗处方。当处方选择好后，启动仪器，即可自动地按程序输出有特定治疗作用的系列中频电流，输出电流大小可自由调节，当处方程序运行结束时，仪器自动切断输出电流，并发出音响提示。
三、设备技术参数
1.正常工作条件◆环境温度范围：5℃～40℃
◆相对湿度范围：≤80%
◆大气压力范围：860hPa～1060hPa
◆电源条件：交流220V 50Hz
◆设备分类：I类、BF型
◆输入功率：60VA（视在功率，表示交流电器设备容量的量，等于电压有效值和电流有效值的乘积）
◆处方数：35个
◆输出端口：4个输出端口
2.技术性能
◆工作频率：工作频率为2kHz～8kHz范围内的频段，频率允差应在±10%范围内
◆输出电流：在5000Ω的负载电阻下，最大输出电流应不大于100mA；且在最小输出电流至最大输出电流间设100个档位，输出在0～99档可调
◆输出电流稳定度：在不同负载下的输出电流变化率应不大于10%
◆调制频率范围：双极输出方式调制频率在0～150Hz范围内
◆调幅度：双极输出方式调幅度在0～100%范围内
◆脉冲直流离子导入：离子导入输出方式的脉冲直流电流不大于80mA
◆基本波形：方波、三角波、锯齿波、指数波、正弦波
◆连续工作时间：不少于4h
◆外形尺寸：380*280*93(mm)
四、工作及治疗原理
调制中频电流含有1～150Hz低频电流与2K～8KHz中频电流，其中低频电流有不同的频率与波形(正弦波、方波、三角波、梯形波、微分波等)，有不同的调制方式(连续、间调、断调、变调)、不同调幅度(0～100%)，按波形的对称性来分有对称、不对称之分。
电流的动态变化大，因此调制中频电流兼有低频电与中频电两种电流各自的特点和治疗作用，作用较深，不产生电解刺激作用，人体易于接受而不易产生适应性，其主要治疗作用为：
1.镇痛：中频电对感觉神经有抑制作用，可使皮肤痛阈上升。
2.促进局部组织血液循环和淋巴回流：轴突反射使小动脉扩张，电流刺激后引起肌肉紧张和收缩，反射地引起血管扩张、血流加快；不同波形、调制频率、调幅可使淋巴管增大，促进淋巴回流。
3.消炎作用：中频电作用后局部组织的血液循环改善，组织水肿减轻，炎症产物的吸收和排出加速，局部组织的营养和代谢增强，免疫防御功能提高。
4.软化瘢痕、松解粘连作用：中频电刺激能扩大细胞与组织的间隙，使粘连的结缔组织纤维、肌纤维、神经纤维等活动后得到分离。
5.对骨骼肌和生物膜通透性的作用：提高活性生物膜的通透性；引起骨骼肌收缩，可以锻炼肌肉，防止肌肉萎缩。
6.提高平滑肌肌张力。
7.作用于神经节与神经节段，可产生反射作用，调节自主神经功能。

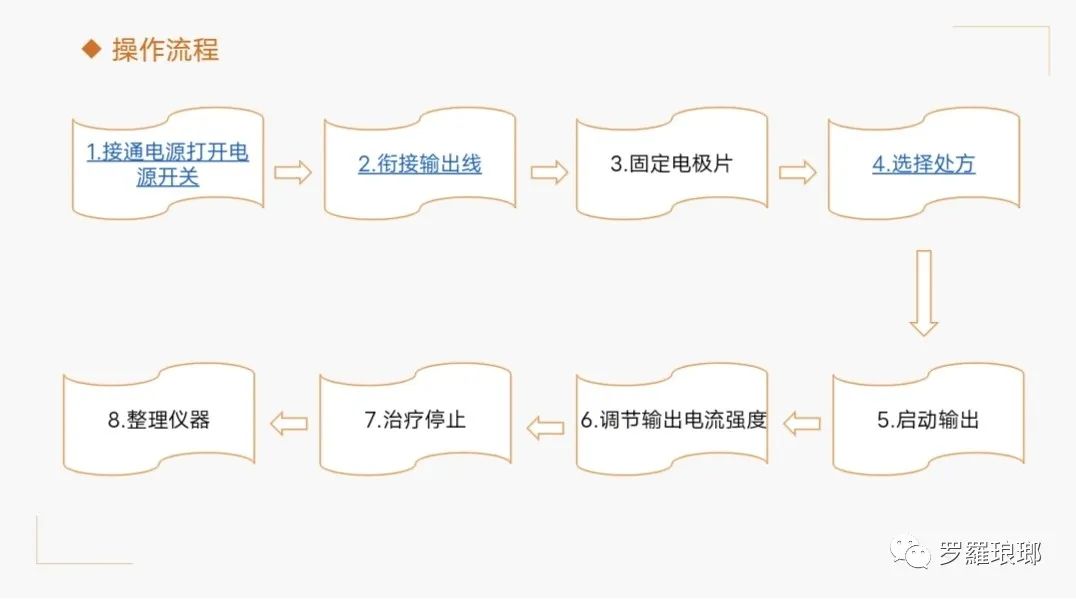

五、操作步骤

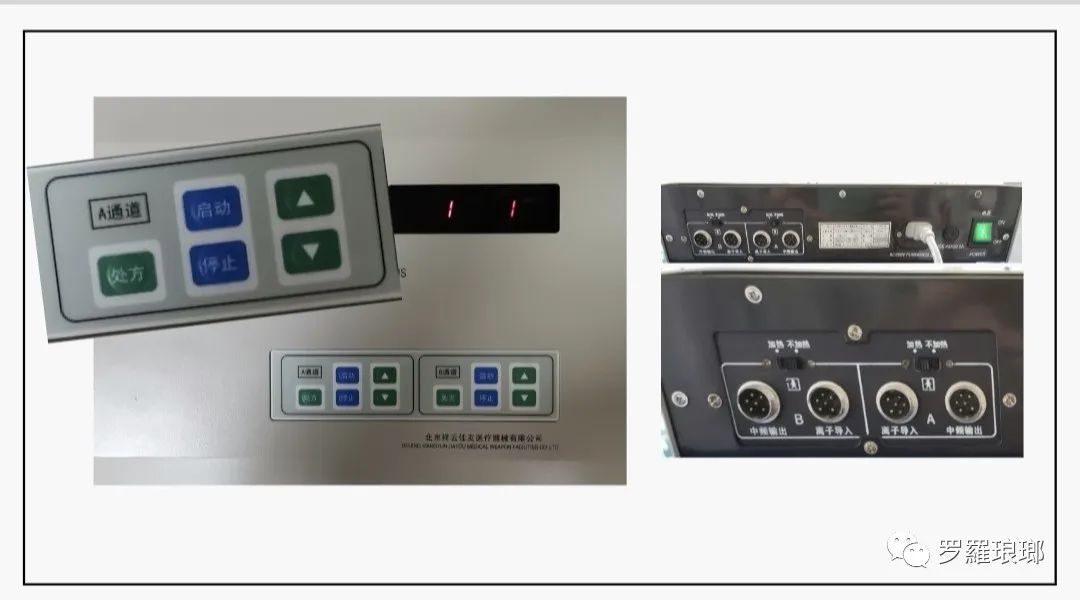

注：本设备有AB两个通道，可供两个人同时使用，每个通道有中频输出和离子导入两个接口，两个接口上方有加热与不加热的选择开关。
一、中频输出
1.接通电源打开电源开关，机械会发出声响显示器显示“1”(处方号）。

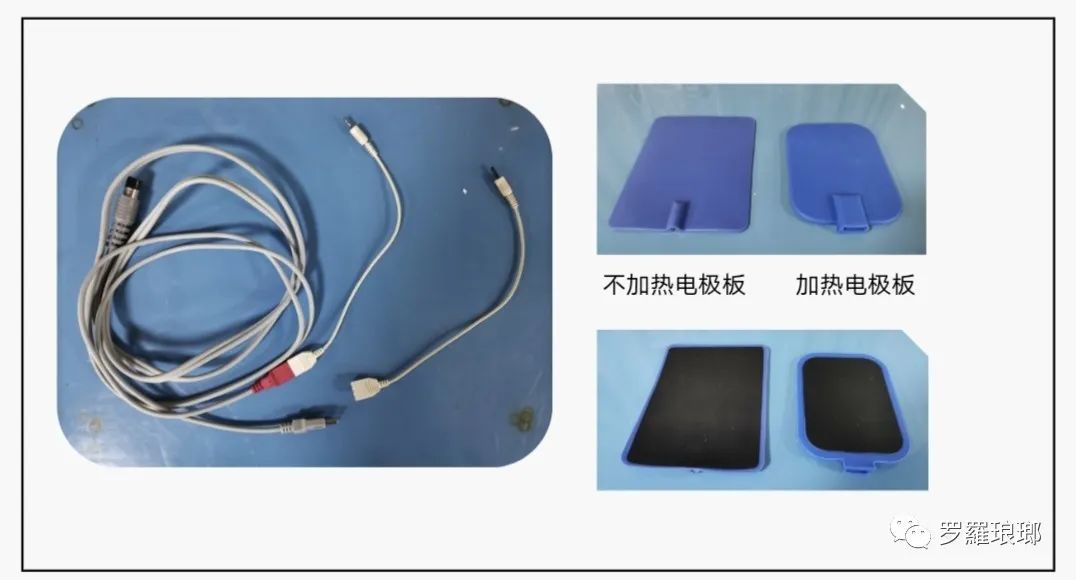

2.衔接输出线：选择“中频输出”插孔，再根据需要选择加热或不加热功能，若选择加热功能，应选择三孔电极片，若选择不加热功能，则应选择单孔电极片（还需将单插头的线与原输出线连接）。
3.固定电极片：电极片黑色导电面用0.1%新洁尔灭液消毒或用清水擦洗后，电极片放入衬垫，导电面朝向衬垫较厚的一面(湿度以不滴水为宜)，尽量使病灶位于两电极中间，电极片必须与皮肤充分接触，再用绷带或沙袋将电极片固定好，保证电极片与皮肤接触良好。
4.选择处方：依病症选择相应的治疗处方。选择治疗处方时，按相对应通道的(注：有的批次是“处方”的)“增大”或“减小”键，使显示器显示所需的处方即可。
5.启动输出：按下对应通道的“启动”键，这时显示器显示该处方的治疗时间，不同的处方时间也不一致。
6.调节输出电流强度：按下对应通道的“增大”键，使输出电流不断增大，此时相应通道的输出指导灯点亮，达到病人耐受电流强度时松开按键停滞按键3秒后，显示器恢复显示治疗倒计时间。（注：增加电流强度时应注意询问使用者的感觉，达到耐受后不再增加电流。若电流强度加到20mA后，使用者还没有丝毫感觉，此时应暂停治疗，检查电极是否贴紧皮肤或检查仪器输出是否出现问题。）
7.治疗停止：治疗时间停止，机械主动割断电流，并发出音响提醒，显示器恢复显示处方号；将电极片从人体上取下，若需治疗下位病人，则返回上述操作，无人治疗时应关上电源开关。
二、离子导入
1.接通电源打开电源开关，机械会发出声响显示器显示“1”(处方号）。
2.衔接输出线：选择“离子导入”插孔，选择不加热功能（不能选择加热功能），连接单孔电极片（还需将单插头的线与原输出线连接）。
3.固定电极片：电极片黑色导电面用0.1%新洁尔灭液消毒或用清水擦洗后，电极片放入衬垫（药物离子导入时，需事先将衬垫浸泡在药物溶液中），导电面朝向衬垫较厚的一面(湿度以不滴水为宜)，连接电极插口（含阳性药物离子的电极片连接正极，含阴性药物离子的电极片连接负极），电极片必须与皮肤充分接触，再用绷带或沙袋将电极片固定好，保证电极片与皮肤接触良好，不然会有针刺感，轻微时会灼伤皮肤。
4.选择处方：依病症选择相应的治疗处方。选择治疗处方时，按相对应通道的(注：有的批次是“处方”的)“增大”或"减小”键，使显示器显示所需的处方即可。
5.启动输出：按下对应通道的“启动”键，这时显示器显示该处方的治疗时间，不同的处方时间也不一致。
6.调节输出电流强度：按下对应通道的“增大”键，使输出电流不断增大，此时相应通道的输出指导灯点亮，达到病人耐受电流强度时松开按键停滞按键3秒后，显示器恢复显示治疗倒计时间。（注：增加电流强度时应注意询问使用者的感觉，达到耐受后不再增加电流。若电流强度加到20mA后，使用者还没有丝毫感觉，此时应暂停治疗，检查电极是否贴紧皮肤或检查仪器输出是否出现问题。）
7.治疗停止：治疗时间停止，机械主动割断电流，并发出音响提醒，显示器恢复显示处方号；将电极片从人体上取下，若需治疗下位病人，则返回上述操作，无人治疗时应关上电源开关。
六、适应证和禁忌证
适应证：包括颈椎病、瘢痕增生和骨质疏松等。中频治疗仪用于骨科，如颈椎病、腰椎病、骨关节炎、肩周炎、术后粘连，以及疤痕增生和腰背筋膜炎，可以刺激肌肉组织，促进局部血液循环，具有舒筋活血的作用。也可用于软组织损伤引起的局部血瘀、肿胀和疼痛，可改善患者全身疼痛症状，改善骨质疏松症、腰椎间盘突出症和腰膝无力引起的骨关节疼痛。
禁忌证：主要是恶性肿瘤、急性化脓性炎症、出血倾向、孕妇、带有心脏起搏器的心脏病患者禁用。
七、注意事项
1.电极片衬垫采用吸水性强的纯棉布，厚度为两层，湿度以不滴水为适宜。
2.注意治疗时患者不能随意移动或变换体位，保持衬布和皮肤接触紧密，患者不能接触机器和接地的金属物。患者治疗部位的金属物品(如手表、发夹、首饰等)应予除去，体内有金属异物(如骨科金属固定物、金属碎片、金属节育环等)的部位，应严格掌握电流强度，小于0.3mA/cm2方可避免组织损伤。
3.脑血管意外患者常伴有感觉障碍，因此透热剂量不宜开得太大，以免引起烫伤，并注意观察电极片放置部位的皮肤状况，如有异常及时处理。
4.治疗时随时观察患者，有异常主诉如：心慌、胸闷或面色、脉搏、血压异常等应暂停治疗并注意观察，必要时报告医生处理。
5.治疗机工作时应与高频电疗机分开，分设于两室，以免中频电疗机的工作受高频电磁波的干扰影响。使用前应检查治疗功能是否正常工作，电极、导线等是否完好，导线插头、导线夹等是否牢固。
6.选择适合治疗部位的电极、衬垫放置治疗部位上，尽量使病灶位于两电极中间；电极和夹子不可接触皮肤，以免电击灼伤；电极质地应柔软可塑，其弯度应与治疗部位的轮廓相致，务必使电极、衬垫与皮肤均匀接触。
7.电极不能在心前区及其附近并置或对置治疗；有心脏病患者，电流不宜过强，并注意观察患者反应，如有不良反应立即停止治疗；孕妇忌用于下腹部、腰骶部及邻近部位治疗；佩戴心脏起搏器者不得进行中频电治疗。
8.治疗电流量的调节应根据治疗的要求和患者的感觉，瘢痕部位、浅感觉或血液循环不佳的部位治疗时，电流强度的调节不应以患者的感觉为准。
9.治疗期间注意观察有无副作用，如有头晕、头痛、胸闷、嗜睡等症状发生，应及时调节电流强度或停止治疗。
10.治疗时电极片要充分和皮肤接触，使电极下电流均匀分布。中频电流虽没有电解作用，但在治疗时电极、导线夹等直接接触皮肤或电极不平而使电流密集某处，可能造成皮肤损伤。如在治疗中患者感到电极下疼痛时应立即中止治疗。皮肤局部出现斑点状潮红时，应立即涂烫伤油膏或甲紫等药物，或照射紫外线。
参考文献
［1］燕铁斌.物理治疗学.3版.[M]北京：人民卫生出版社，2018
［2］唐敬之，徐静娟.电脑中频治疗仪的临床应用进展.[J].钛学术，2014
［3］朱梅莹.应用电脑中频治疗仪治疗肩周炎的疗效观察.[J].求医问学，2013
