芯片烧录行业领导者-昂科技术近日发布最新的烧录软件更新及新增支持的芯片型号列表，其中TI德州仪器的低功耗蓝牙无线微控制器CC2642R1FRGZR已经被昂科的通用烧录平台AP8000所支持。

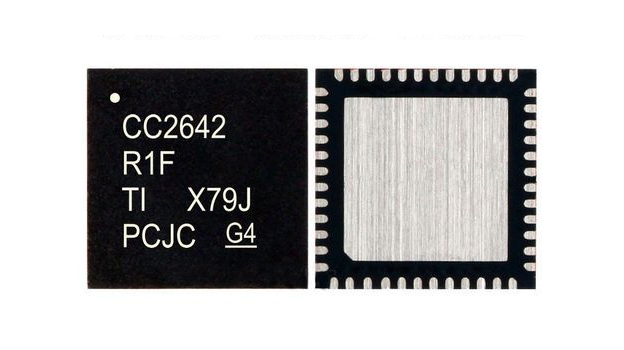

CC2642R1FRGZR是一款2.4GHz无线微控制器，支持低功耗Bluetooth 5.2和专有2.4GHz应用。该器件经过优化，可用于楼宇安防系统、HVAC、资产跟踪、医疗、有线网络、便携式电子产品、家庭影院和娱乐和联网外设市场以及需要工业性能的应用中的低功耗无线通信和高级检测。
CC2642R1FRGZR的突出特性包括：支持Bluetooth®5.2特性：LE编码PHY(远距离)、LE 2Mbit PHY(高速)、广播扩展、多个广播集、CSA#2、方向查找以及对Bluetooth®4.2和早期低功耗规范的向后兼容性和支持。
完全合格的Bluetooth®5.2软件协议栈(SimpleLink™CC13x2和CC26x2软件开发套件(SDK)随附)。
延长无线应用的电池寿命，完全RAM保持时低待机电流为0.94µA。
支持工业温度，在105°C下最低待机电流为11µA。
通过具有快速唤醒功能的可编程、自主式超低功耗传感器控制器CPU实现高级检测。例如，传感器控制器能够在1µA系统电流下进行1Hz ADC采样。
低SER(软错误率)FIT(时基故障)，可延长运行寿命，不会对工业市场造成干扰，SRAM奇偶校验功能始终开启，可防止潜在辐射事件导致的损坏。
软件控制的专用无线电控制器(Arm®Cortex®-M0)提供灵活的低功耗射频收发器功能，支持多个物理层和射频标准(如实时定位(RTLS)技术)。
出色的无线电敏感度和稳健性(选择性与阻断)性能，适用于低功耗Bluetooth®(对于125kbps LE编码PHY为-105dBm)。
主要特征
• 微控制器
– 功能强大的48MHz Arm Cortex-M4F处理器
– EEMBC CoreMark
– 352KB系统内可编程闪存
– 256KB ROM，用于协议和库函数
– 8KB缓存SRAM(也可作为通用RAM提供)
– 80KB超低泄漏SRAM，SRAM通过奇偶校验得到保护，从而确保高度可靠运行
– 2引脚cJTAG和JTAG调试
– 支持无线(OTA)升级
• 具有4KB SRAM的超低功耗传感器控制器
– 采样、存储和处理传感器数据
– 独立于系统CPU运行
– 快速唤醒进入低功耗运行
• TI-RTOS、驱动程序、引导加载程序、低功耗Bluetooth 5.2控制器嵌入在ROM中，优化了应用尺寸
• 符合RoHS标准的封装
– 7mm × 7mm RGZ VQFN48(31个GPIO)
• 外设
– 数字外设可连接至任何GPIO
– 4个32位或8个16位通用计时器
– 12位ADC、200ksps、8通道
– 2个具有内部基准DAC的比较器(1个连续时间比较器、1个超低功耗比较器)
– 可编程电流源
– 2个异步收发器(UART)
– 2个同步串行接口(SSI)(SPI、MICROWIRE和TI)
– I2C和I2S
– 实时时钟(RTC)
– AES128位和256位加密加速计
– ECC和RSA公钥硬件加速器
– SHA2加速器(包括至SHA-512的全套装)
– 真随机数发生器(TRNG)
– 电容式检测，最多8通道
– 集成温度和电池监控器
• 外部系统
– 片上降压直流/直流转换器
• 低功耗
– 有源模式RX：6.9mA
– 有源模式TX(0dBm)：7.3mA
– 有源模式TX(5dBm)：9.6mA
– 有源模式MCU 48MHz(CoreMark)：3.4mA(71µA/MHz)
– 传感器控制器(低功耗模式、2MHz、运行无限环路)：30.1µA
– 传感器控制器，有源模式，24MHz，运行无限循环：808µA
– 待机电流：0.94µA(RTC运行，80KB RAM和CPU保持)
– 关断电流：150nA(发生外部事件时唤醒)
• 无线电部分
– 2.4GHz射频收发器，兼容低功耗蓝牙5.2与早期LE规范
– 3线、2线、1线PTA共存机制
– 出色的接收器灵敏度：蓝牙125kbps时为-105dBm，1Mbps时为-97dBm
– 高达+5dBm的输出功率，具有温度补偿
应用
• 手机
- 手机电池包
• 医疗
• 楼宇自动化
– 楼宇安防系统
– 运动检测器、电子智能锁、门窗传感器、车库门系统、网关
– HVAC
– 恒温器、无线环境传感器、HVAC系统控制器、网关
– 防火安全系统
– 烟雾和热量探测器、火警控制面板(FACP)
– 视频监控
– IP网络摄像头
• 工厂自动化和控制
• 电子销售终端(EPOS)
- RFID读取器
• 电网基础设施
– 智能仪表
– 水表、燃气表、电表和热量分配表
– 电网通信
– 无线通信
– 远距离传感器应用
– 其他替代能源
– 能量收集
• 通信设备
– 有线网络
– 无线LAN或Wi-Fi接入点、边缘路由器
• 个人电子产品
– 便携式电子产品
– 射频智能遥控器
– 家庭影院和娱乐
– 智能扬声器、智能显示器、机顶盒
– 联网外设
– 消费类无线模块、指点设备、键盘
– 游戏
– 电子玩具和机器人玩具
– 可穿戴设备(非医用)
- 智能追踪器、智能服装
功能框图

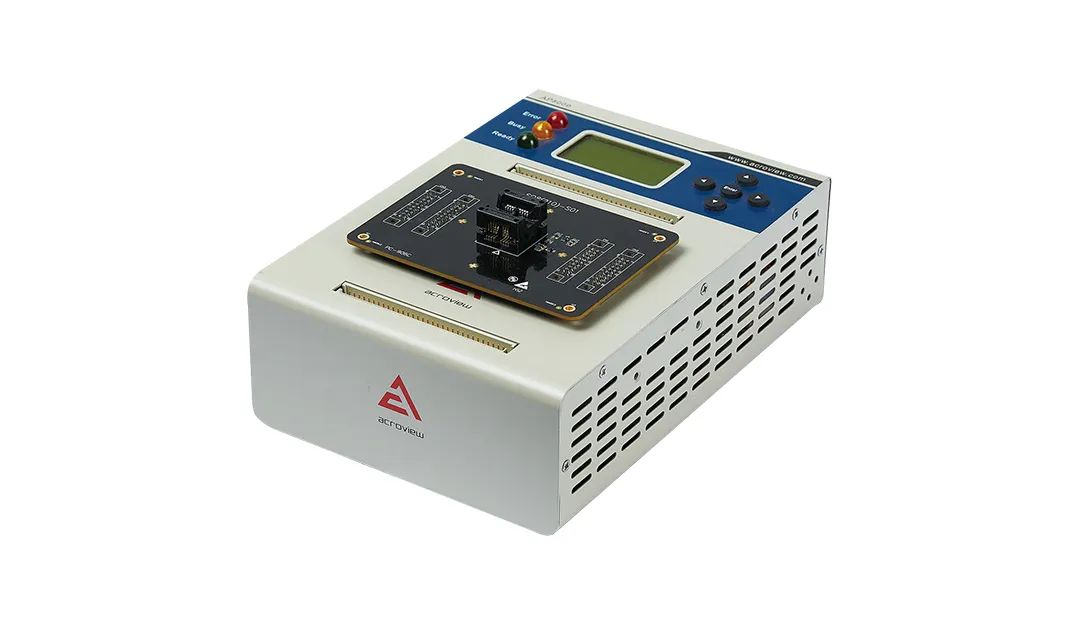

昂科技术自主研发的AP8000万用型烧录器包含主机，底板，适配座三大部分。
主机支持USB和NET连接，允许将多台编程器进行组网，达到同时控制多台编程器同时烧录的目的。内置芯片安全保障电路保证即使芯片放反或其他原因造成的短路可以被立即检测到并进行断电处理，以保障芯片和编程器安全。内嵌高速FPGA，极大地加速数据传输和处理。主机背部有SD卡槽，将PC软件制作得到的工程文件放到SD卡的根目录下并插入到该卡槽内，通过编程器上的按键可进行工程文件的选择，加载，执行烧录等命令，以达到脱离PC便可操作的目的，极大的降低了PC硬件配置成本，方便迅速地搭配工作环境。
AP8000通过底板加适配板的方式，让主机扩展性更强，目前已经支持了所有主流半导体厂家生产的器件，包括TI, ST, MicroChip, Atmel, Hynix, Macronix, Micron, Samsung, Toshiba等。支持的器件类型有NAND, NOR, MCU, CPLD, FPGA, EMMC等，支持包括Intel Hex, Motorola S, Binary, POF等文件格式。
公司介绍
关于德州仪器：德州仪器（Texas Instruments，简称：TI）是世界上较大的模拟电路技术部件制造商，全球知名的半导体跨国公司，以开发、制造、销售半导体和计算机技术闻名于世，主要从事创新型数字信号处理与模拟电路方面的研究、制造和销售。除半导体业务外，还提供包括传感与控制、教育产品和数字光源处理解决方案。德州仪器是世界第一大数字信号处理器(DSP)和模拟电路元件制造商，其模拟和数字信号处理技术在全球具有统治地位。
关于昂科技术：昂科技术（ACROVIEW）是全球领先的半导体芯片烧录解决方案提供商，公司坚持以科技改变世界、用智能驱动未来，持续不断的为客户创造价值。昂科的AP8000通用烧录器平台及最新的IPS5000烧录自动化解决方案，为半导体和电子制造领域客户提供一站式解决方案，公司已服务包括华为、比亚迪、富士康等全球领先客户。
