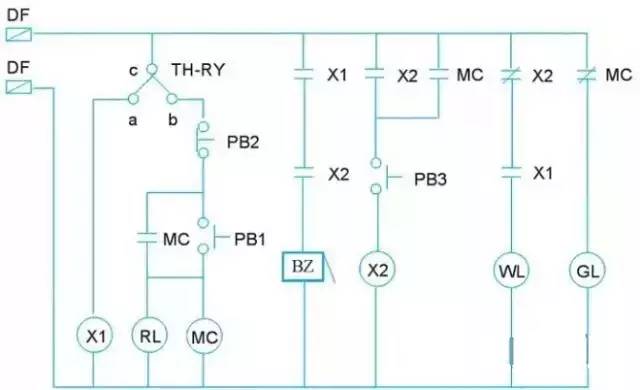

但程序设计其实有些许脉络可循，只是坊间的书籍很少提及这一部分。以下姑且抱着野人献曝的心情，以『三相感应电动机故障警报控制』电路为例，由传统电工图转换为阶梯图的过程，浅谈程序设计，相信尔后对于相关的回路转换或程序设计，您或许可触类旁通。已知的三相感应电动机故障警报控制电路，其传统电工图，如图1所示：2）按下启动按钮pb1，电磁接触器mc动作，电动机立即运转，指示灯rl亮，绿灯gl熄。3）按下停止按钮pb2，电磁接触器mc断电，电动机停止运转，指示灯rl熄，绿灯gl亮。4）电动机在运转中，因过载或其它故障原因，致使积热电驿th-ry动作，电动机停止运转，蜂鸣器bz发出警报，指示灯rl熄，绿灯gl亮。5）按下按钮开关pb3，蜂鸣器bz停止警报，白灯wl亮，绿灯gl亮，红灯rl熄。6）故障排除后，按下积热电驿th-ry复归杆，则白灯wl熄，绿灯gl亮，红灯rl熄，可以重新起动电动机。使用PLC，就是以软件程序来取代硬件配线。传统电工图当中，主电路是PLC无法取代的；plc可以取代的部分，是控制电路。由传统电工图转换为阶梯图的第一个步骤，就是i/o编码，亦即将传统电工图中的输入/输出组件，先行确定其在PLC中所拟对应之外部输入/输出端子编号，以及外部输入组件接线方式是采用a/b接点。

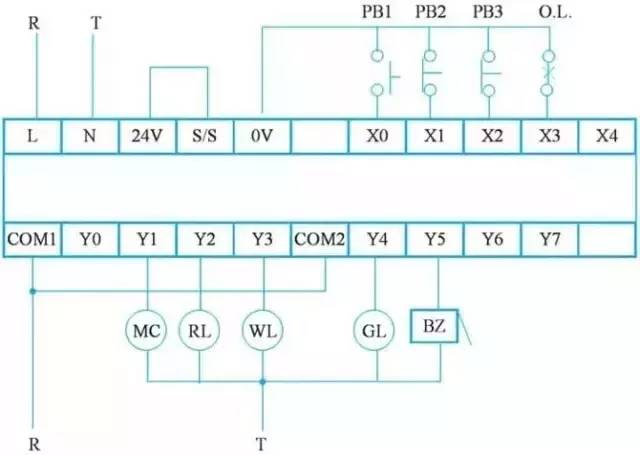

输入/输出组件经i/o编码，并决定外部输入组件是采用a/b接点接线方式后，PLC外部接线图如图2所示。图中所示为丰炜vigor-vb系列plc机种，采用npn接线，也可以用24v端子与s/s端子并接。

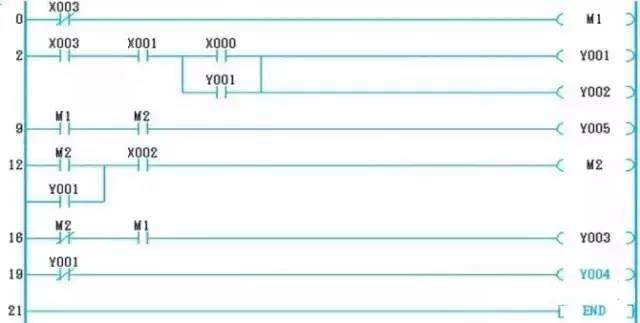

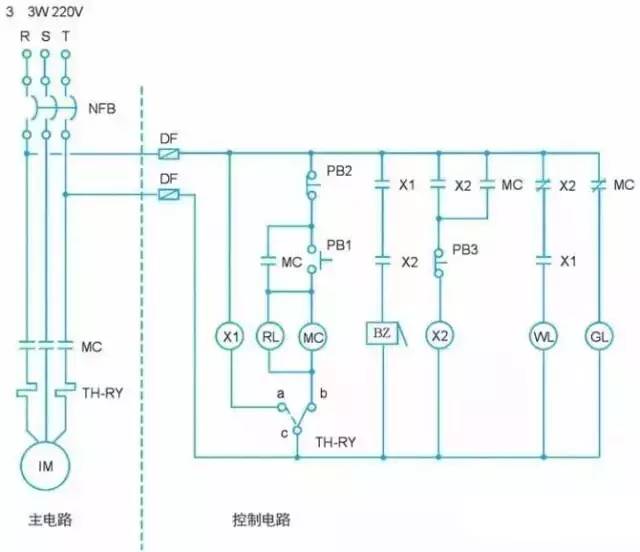

(1)将电工图中控制电路直接转成对应阶梯图。因为PLC阶梯图中规定，接点在前，输出线圈则必须位于回路的最后。故首先须重新绘制电工图，将图中接点与输出线圈位置适度变更，以符合PLC阶梯图的要求，重新绘制后的电工图，如图3所示。图3 重新绘制后的电工图

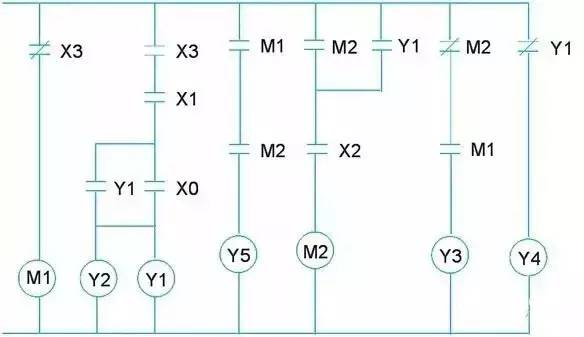

(2) 以i/o编码后的组件编号，取代电工图中的输入/输出组件，此处要留意的是，th-ry的c-a接点及c-b接点要独立出来，各自成为一个控制回路，如图4所示。
图4 i/o编码后的的电工图

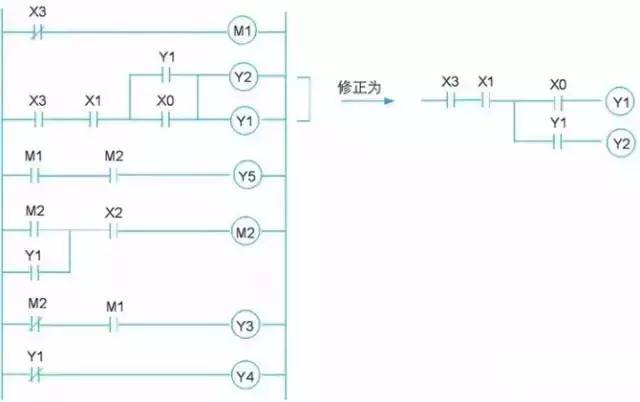

(3)将图4所示的电工图，向左旋转90°，之后再垂直翻转(upsidedown)，即可成为plc阶梯图，但因：y1、x0接点，输出线圈y1和y2，不符合一般编程软件格式，故须适度更正，如图5右方所示。
※若您使用visio来绘制电工图，则向左旋转90°，之后再垂直翻转，就变得很easy。
(4)使用编程软件绘制之阶梯图，如图6所示，与适度翻转并修正后的阶梯图，完全相同。
将阶梯图转换为指令，则如下所示：

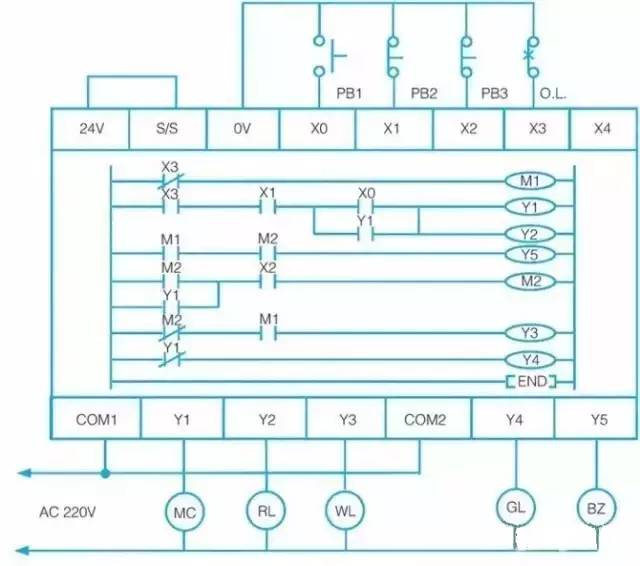

传统电工图完整转换后之PLC外部输入/输出接线与阶梯图。使用软件程序取代硬件配线后之PLC外部输入/输出接线与阶梯图，如下图7所示。PLC其研发目的在于取代以继电器为主之顺序控制，亦即使用软件程序以取代硬件配线，因此祇要改变其软件程序即可改变其控制的顺序，而轻易的达成控制上之不同需求。一般的PLC系以传统继电器控制回路为基础发展而来，并将继电器的接点和线圈予以符号化，当转换成一般的阶梯图或指令之后，即可实现其控制。
