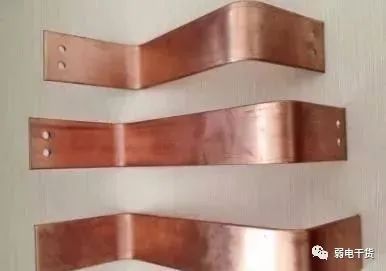

铜排又称铜母线、铜母排或铜汇流排、接地铜排，是由铜材质制作的，截面为矩形或倒角(圆角)矩形的长导体。
铜排是一种大电流导电产品，适用于高低压电器、开关触头、配电设备、母线槽等电器工程，也广泛用于金属冶炼、电化电镀、化工烧碱等超大电流电解冶炼工程。电工铜排具有电阻率低、可折弯度大等优点。

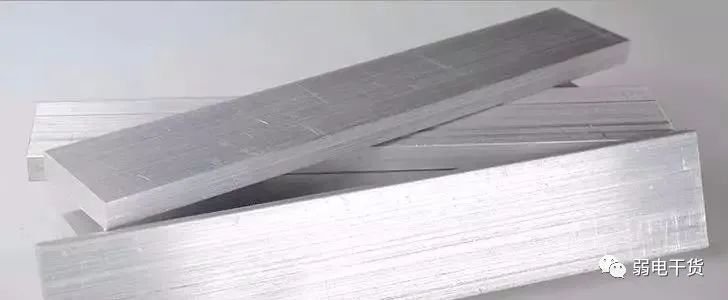

由铝质材料制作的称为铝排，在电路中起输送电流和连接电气设备的作用。

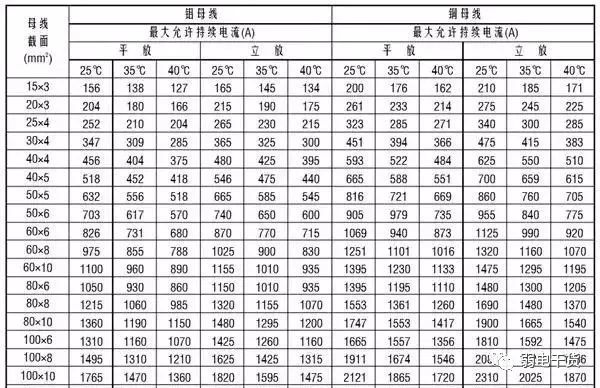

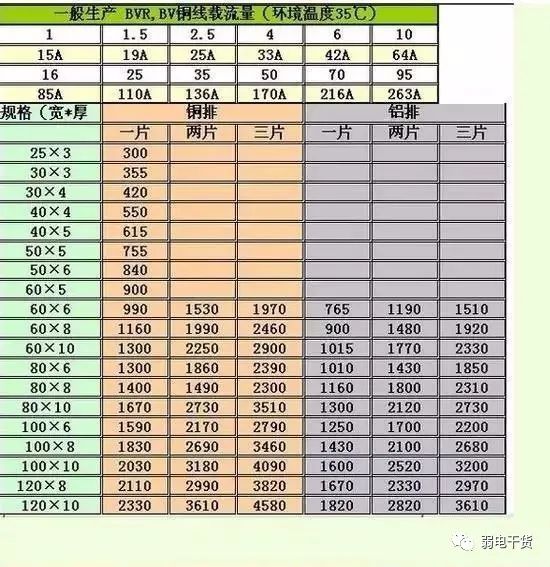

一、铜铝排载流量快速查询
▲点击查看大图
二、估算法：
单条铜母排载流量= 宽度(mm) X 厚度系数
双母排载流量= 宽度(mm) X 厚度系数 X 1.5(经验系数)
铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,
铝应该按3-5A/平方
三、常用铜排的载流量计算方法：
40℃时铜排载流量=排宽*厚度系数
排宽(mm);厚度系数为：
母排12厚时为20;10厚时为18；
依次为:[12-20，10-18，8-16，6-14，5-13，4-12].
双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定） 3层铜排[40℃]=2单层铜排[40℃]
4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)
铜排[40℃]= 铜排[25℃]*0.85
铝排[40℃]= 铜排[40℃]/1.3
例如求TMY100*10载流量为：
单层：100*18=1800(A)[查手册为1860A]；
双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；
三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]
以上所有计算均精确到与手册数据相当接近。
另外，铜排载流量也有一个非常简明的计算公式：
单根矩形铜排载流量= 排宽 * (排厚 +8.5)A
例如：15*3的40℃时载流量=15*11.5=172.5A
100*8的40℃时载流量=100*16.5=1650A
双层载流量＝1.5倍单层载流量
三层载流量＝2.0倍单层载流量
四、铝铜排载流量的计算
口诀
铝排电流要算快，排宽系数乘起来；
厚三排宽乘十个，后四排宽乘十二；
加一依次往上添，铜排再乘一点三。
母线排的载流量与其截面大小有关。故可通过母线排的厚度和宽度尺寸，直接算出载流量。
口诀指出，对一定厚度的铝排，它的载流量为排宽乘个系数即可。
厚3毫米的铝排，载流量为排宽×10，厚4毫米的铝排载流量为宽×12。
“加一依次往上添”说的是，厚度增加一毫米，宽度所乘的系数跟着加一，匆毫米厚的铝排开始，依次排列如下表：
厚度（毫米） 3 4 5 6 8 10
载流量（安） 宽×10 宽×12 宽×13 宽×14 宽×16 宽×18
注：铝排厚度没有7mm和9mm两个规格。
例：求40×4母铝排载流量是多少？
解：根据口诀，厚4载流量为×12 故 40×12=480安
例：求60×6铝母排载流量是多少？
解：60×14=840安
“铜排再乘一点三”说的是铜排的载流量比同规格铝排要大三成。
故求铜排载流量时，先视为铝排，按以上方法算出后，再乘1.3即可。
例：求50×13×1.3=845安
母排的载流量还与环境温度、多条母排并列、母排平放、竖放等因素有关。
当一般环境温度经常高于250C或者做直流母线并列时，可按九折处理。
交流2、3、4条母排并列使用时，可分别打8、7、6折。
