仪表防雷的基本知识

1. 雷电的概念及分类

雷电是自然界中的一种静电放电现象。当带正负电荷的云不断形成和积聚以后，若某处空间的电场强度达到足以击穿空气的程度，就能发生云间放电或对地放电。放电时发出闪光，且在放电通道中产生高温而使空气突然膨胀，发出霹雳雷声。

按照雷电的危害方式，雷电主要有直击雷、感应雷、球雷等。其中，直击雷危害性最大。当雷电击中树木和没有防雷装置的构筑物时，雷电流的数值约在数百安至200kA范围，能使受击物体产生强烈的机械振动和热效应，进而使受击物内部水分蒸发或者分解出氢气和氧气而引起爆炸。各种雷击除能引起直接损害外，还能引起易燃、易爆物品发生着火、爆炸，损坏设备、设施，造成事故停车等。

易受雷击的物体有:

①旷野孤立的或较高的物体;

②金属屋面砖木结构的建筑物:

③河边、湖畔、土山顶部的物体;

4地下水露头处，特别潮湿处、地下有导电矿藏处以及十壤电阻率较小处的物体

⑤山谷风口处的物体;

⑥建筑物群中25m以上、高于其他建筑物的物体。

2.防雷装置

防雷装置包括接闪器或避雷器、引下线和接地装置、消雷装置。

避雷针、避雷线、避雷网、避雷带等均可作为接闪器。避雷针的作用是接受雷云中的放电电流并导之入地，主要用于保护露天变配电设备、建筑物。避雷针要采取必要的防腐蚀措施或者使用能耐腐蚀的镀锌圆钢制成，避雷线主要用于保护电力线路，避雷网和避雷带主要用于保护建筑物，避雷器主要用于保护电力设备。

引下线是雷电电流进入大地前的通道，通常采用圆钢、扁钢或钢绞线。引下线应沿建筑物的外墙敷设，其路径应尽可能短而直。引下线应避开建筑物的出入口和行人容易接触到的地点以防止电击事故。

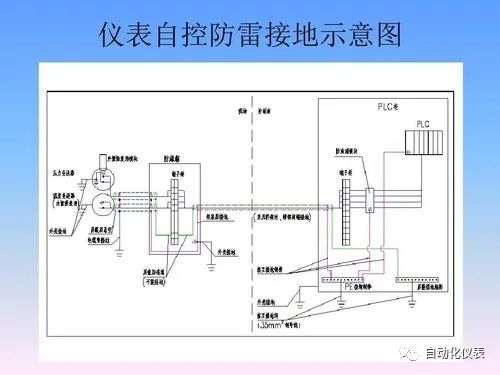

防雷接地装置的作用是流散雷电电流。(石油化工仪表接地设计规范(SH3081--2002))规定，仪表及控制系统防雷接地应与电气专业防雷接地系统共用，但不得与独立避雷装置共用接地装置。

消雷装置由顶部的电离装置、地下的地电荷收集装置以及两者之间的连接线组成。消雷装置是利用积云的感应作用，在其顶部的电离装置附近产生强电场，通过尖端放电使空气电离产生向积云流动的电子流，使积云受到屏蔽和得到中和，，以保持空气不被击穿，从而消除落雷条件、抑制雷击的发生。

3.防雷措施

建筑物的防雷措施如下所述:

①利用建筑物钢筋混凝土构件中的钢筋作为接地装置是比较适宜的，最理想的是利用钢筋使建筑物成为一个防护笼，这样可以降低接地电阻和使各个局部位置上的电位均匀。

② 金属屋面及屋顶上部的金属天沟、旗杆、栏杆和室外疏散用安全梯等应可靠接地。③在高山地区的建筑物，可能从横向对建筑物发生雷电放电，应采用避雷网等以防侧击。
