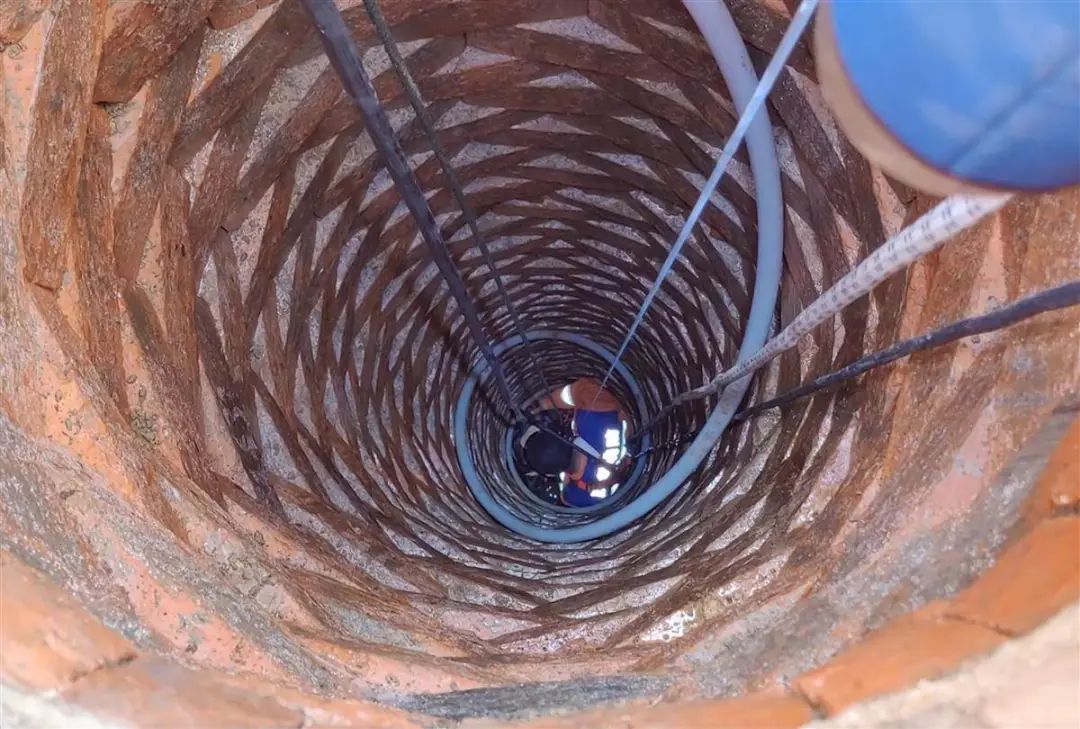

当消防员进入有烟雾、毒气、粉尘、缺氧的深井中执行救援任务时，常见的呼吸保护装备由于受到空间狭窄、气瓶容量有限等因素的限制，可能会使消防员在救援行动中受到制约。而使用时间长、行动灵活方便、佩戴者负重小的长管空气呼吸器便成为了消防员执行该类任务时经常用到的呼吸保护装备。

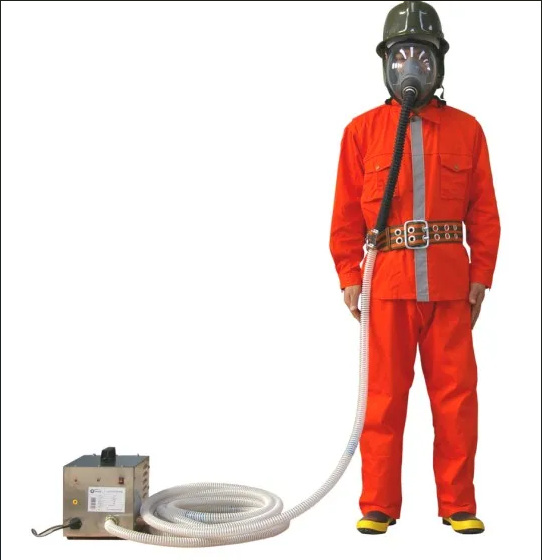

长管空气呼吸器又称移动供气源，是一种将气源置于有毒有害工作环境外，在空气新鲜无污染的场所，依靠气瓶压力和长管连接，将洁净空气输送到在有毒有害工作环境下的工作人员的呼吸保护装备。本期的高骁鹿《器材装备课堂》将为大家介绍一下长管空气呼吸器。

长管空气呼吸器适用于需较长时间作业的特殊固定场所和进入狭窄空间，但其作业活动范围受到管长的限制。此外，长管在长距离移动过程中，可能会被意料之外的尖锐器物戳破，或被腐蚀性介质腐蚀，或更可能与地面长期摩擦而刮伤。为减少这些安全隐患，可通过外加一个或多个应急气瓶，当出现供气不足等情况时，消防员可及时切换气源撤离工作现场。

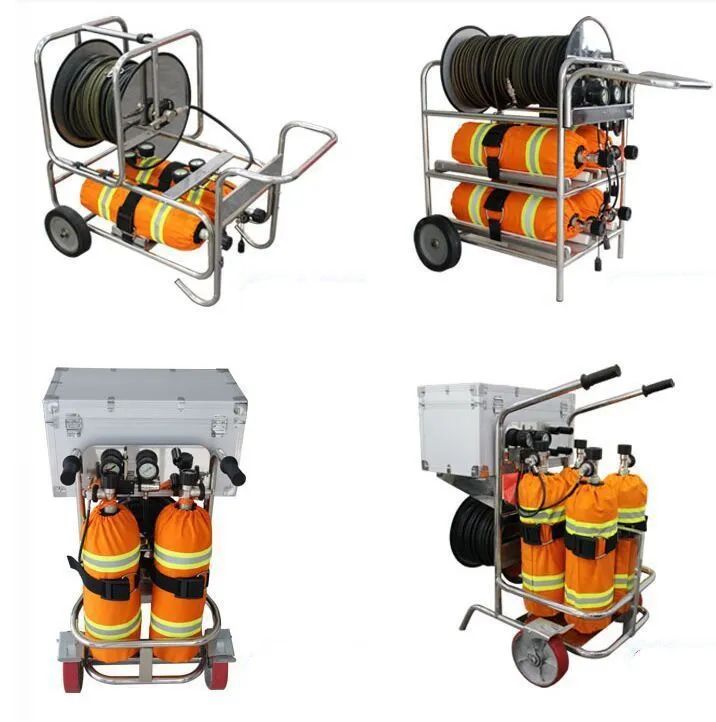

长管空气呼吸器按照气瓶公称容积和数量划分，一般可分为6.8L双瓶、6.8L四瓶、9L双瓶和9L四瓶。气瓶的额定工作压力一般为 30MPa。也可按照主供气管长度划分，有30m和60m两种规格。

（一）结构组成

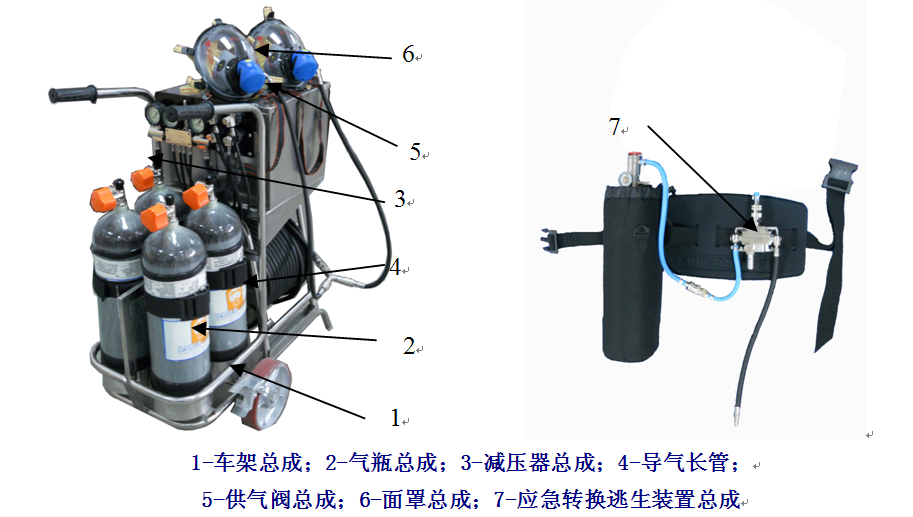

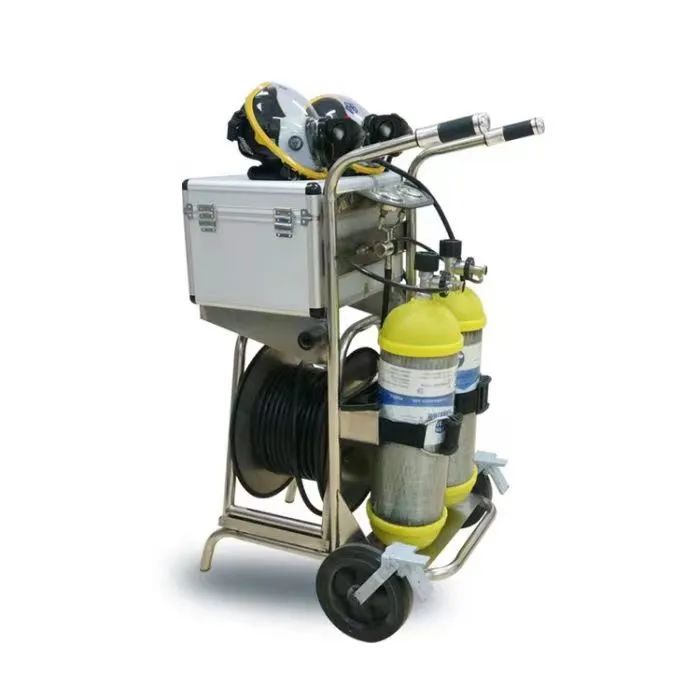

长管空气呼吸器由车架总成、气瓶总成、减压器总成、导气长管、供气阀总成、面罩总成和应急转换逃生装置总成七大部分组成，如下图所示。

1、车架总成

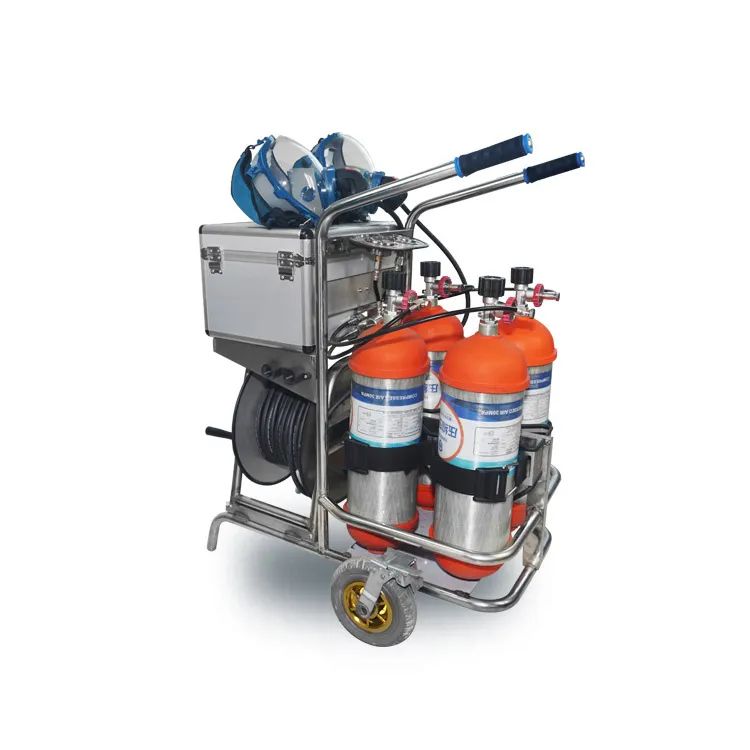

车架总成由推车式行走机构和导气长管缠绕装置等组成。气瓶总成、减压器总成、导气长管等都安装固定在车架上。行走机构带有制动装置，可防止在30°以下斜坡停放时发生滑动。

2、气瓶总成

气瓶总成由气瓶和瓶阀等组成，瓶阀上装有安全膜片，当气瓶内压力过高时爆破泄压。长管空气呼吸器的气瓶可以分只或分组工作，可按需更换气瓶。

3、减压器总成

减压器是长管空气呼吸器的核心部件，它将气瓶内的高压气体减压到中压气体，克服导气长管的压力损失，将中压气体输送到远端供气阀。

4、导气长管

导气长管用于将减压器减压后的中压气体输送到远端供气阀，供使用者呼吸。

5、供气阀总成

供气阀总成由节气开关、应急冲泄阀、插板、凸形接口、密封垫圈组成。其功能是通过调节供气压力，来满足佩戴者不同的吸气需求量。

6、面罩总成

面罩总成可分为半面罩或全面罩。半面罩由颈带、传声器、吸气阀、头带、扣环组件、口鼻罩、凹形接口组成。全面罩在半面罩基础上增加了视窗、视窗密封圈和头罩组体。半面罩只能保护人体呼吸器官，防止有害物质进入口鼻。全面罩则能保护人体整个面部，主要是眼睛。面罩的使用应根据实际情况来选择。

7、应急转换逃生装置总成

应急转换逃生装置总成包括应急气瓶、自动转换器、腰带等部件。当长管空气呼吸器现故障，导气长管内的气压降至0.1~0.3MPa时，自动转换器能自动转换到应急气瓶供气并发出报警提示使用者及时撤离工作现场。

（二）技术参数

1、防护性能

在额定工作压力下,保证最长工作距离下的每人供气流量至少为200L/min，以满足工作中人体的最低需气量。

2、整机气密性能

呼吸器在气密性能试验后，其压力表的压力指示值在 1min 内的下降值不大于2MPa。

3、面罩性能

面罩质地应分布对称，头带或头罩应能根据佩戴者头部的需要自由调整。其密合框应与佩戴者面部密合良好，无明显压痛感。面罩视窗为大视窗，应使用透光性能良好的无色透明塑料，并不应产生视觉变形现象，且应有除去视窗结雾功能。

4、动态呼吸阻力

在2~30MPa范围内，以呼吸频率25次/min、呼吸流量50L/min进行呼吸，呼吸器的全面罩内应始终保持正压，且吸气阻力不应大于 500Pa，呼气阻力不应大于1000Pa。

5、静态压力

呼吸器的全面罩内静态压力不大于500Pa，且不大于排气阀的开启压力。

6、警报器性能

当气瓶内压力下降至(5.5±0.5)MPa 时，警报器发出连续声响报警直至气瓶压力降至1MPa为止，声强峰值不小于90dB。从警报发出至气瓶压力降至1MPa时，警报器平均耗气量不大于5L/min。

7、减压器性能

在气瓶额定工作压力至2MPa范围内，减压器输出压力在设计值范围内减压器输出端应设置安全阀。

            （三）使用方法

1、使用前检查

1)检查气瓶压力及系统气密性。检查方法同空气呼吸器。

2)检查警报器。检查方法同空气呼吸器。

3)检查应急转换逃生装置。打开车架上一只 (组)气瓶的瓶阀和应急气瓶的瓶阀，待整个系统充满气后关闭车架上一只(组)气瓶的瓶阀(模拟发生气源断开)。打开供气阀，缓慢释放系统中的余气，待应急转换逃生装置发出报警声时，打开应急气瓶的瓶阀，拨开分流导气管，供气阀应持续供气，否则应暂停使用，并做好标记等待修理。

4)检查所有快插接头的连接是否牢固。用力拽拉接头两端，不能有脱落的现象出现。

5)检查供气阀与面罩的连接是否牢固。

2、操作使用

车架上的气瓶应分只或分组使用，严禁同时打开车架上的所有气瓶。

1)使用者佩戴好装具，经监护人员检查完整后方可进入作业现场。如两人同时使用，应等两人全部佩戴好后一同进入，并注意保持距离和方向，防止发生相互牵拉导气长管而出现意外。

2)使用过程中，应注意避免导气长管与尖锐器物或腐蚀性介质接触、摩擦，以免划破或腐蚀胶管而造成空气泄漏。

3)作业时，监护人员应通过通信系统经常询问使用者的呼吸和作业情况，使用者应定时向监护人员说明自己的情况。另外，监护人员还必须监视气源供应情况，监视高、中压压力表的指示值是否正常或警报器是否报警。

4)当余气警报器报警时，应由监护人员及时打开备用气瓶瓶阀，关闭在用气瓶瓶阀泄压后更换气瓶。使用过程中发现异常情况，应立即通知使用者迅速撤离作业现场。

5)如果使用者在使用过程中感觉呼吸不畅或应急转换逃生装置发出报警声时，应立即自行打开应急气瓶的瓶阀，拨开分流导气管，佩戴应急转换逃生装置撤离作业现场。

3、使用后处理

关闭供气阀，摘下面罩，卸下应急转换逃生装置，关闭应急气瓶及车架上在用气瓶的然后打开供气阀，排空管路中的余气，对气瓶及时充气。
