点击蓝字 ● 关注我们
高碳铬轴承钢经等温淬火后组织为：下贝氏体+（少量马氏 体）+未溶解碳化物+残留奥氏体 （通常认定＜3%）。严格意义上来讲，不存在百分之百的贝氏体转变。
与一般（马氏体）淬火比较，高碳铬轴承钢采用等温淬火具有以下优点。
（1）产品高的尺寸稳定性。
（2）产品优良的力学性能（抗弯曲强度、冲击韧度），热应力低，变形小。
（3）产品淬火后零件表面呈压应力，从而提高了轴承的使用寿命和可靠性，可使用于工 作条件恶劣，受高冲击负荷的铁路、轧机、矿山、采煤及钻机等条件下工作。
（4）产品马氏体及贝氏体对比。产品马氏体组织强度高， 但韧性低，畸变量大。
采用等温淬火时，毛坯需经碳化物细化处理，通常选用正火和快速退火，要求退火组织为1~2级，GCr18Mo/ GCr15/SKF退火硬度为179～217HBW。
设备选择盐浴辊棒炉，型号为850mm×850mm×300mm。盐槽容量60t，盐槽配比50%KNO3+50%NaNO2，盐槽温度(230±5)℃，等温时间4～5h。

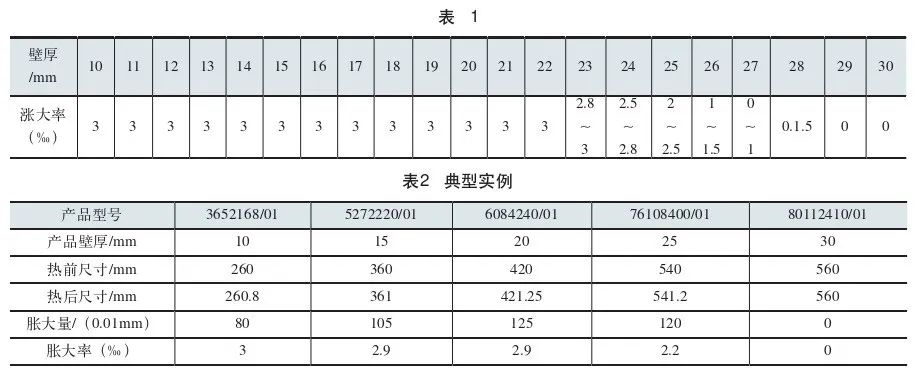

壁厚与胀大率之间的关系见表1，表2为典型实例。以上产品通过权威机构化验，产品组织及硬度均符合GB/ T1255—2014标准。
从表1、表2中可以看出 GCr15钢轧机轴承套圈在经过BL等温淬火后尺寸沿直径方向胀大，20mm壁厚以内平均胀大率在3‰左右，随着产品壁厚的增加胀大率逐渐降低，只要把控好生产控制胀大是非常有规律性和稳定性的。胀大原因是贝氏体转变在等温过程中发生，零件的表面与心部几乎同时发生转变，在转变过程中由于大量奥氏体存在，奥氏体在向B下转变时的体积膨胀得以较顺利的进行，使得轴承零件B下淬火后整体尺寸涨大。
目前国内许多轴承厂家还没有完全掌握轴承套圈的等温贝氏体胀大规律，导致车工给磨工加工留量时把握不准，增加了磨削量及磨削次数，也增加了生产成本，甚至造成产品报废。因此，精确把握产品的胀大规律，对降低生产成本，提高生产效率有很大帮助。
当然掌握胀大规律减少磨削留量也要结合热处理后产品的变形控制，减少磨削留量后一定要严格控制热处理后的椭圆，要双方结合好才能有效地控制磨削留量，降低磨加工成本，提高生产效率。
[声明]本文来源网络，由轧机轴承整理发布，版权归原作者所有。转载请注明来源，如有侵权，请联系我们删除。（联系方式：13861477666微信同号）
