中国科学院兰州化学物理研究所制备型高效逆流色谱仪出现制冷系统漏液、冷却系统外接断裂、转速不能设置、机器不能正常运转等问题，向省大仪办提出报修申请，经综合审核评估，由仪器销售方大连弗士达仪器设备有限公司对故障仪器开展维修服务。通过工程师对设备全面检测、调试及换件后，该仪器已正常运转。截至目前，制冷系统工作正常，达到额定转速，设备运行良好，维修后设备恢复正常工作。
01
仪器详情
仪器名称：高效逆流色谱仪
(DE Spectrum Centrifuge)
仪器型号：Midi
仪器编号：0105009916461
购买原值：150万元
购买时间：2016年
仪器生产企业：英国/Dynamic Extraction Ltd
02
故障情况
制冷系统漏液故障；
冷却系统外接断裂；
转速不能设置；
机器不能正常运转。
03
维修过程基本情况

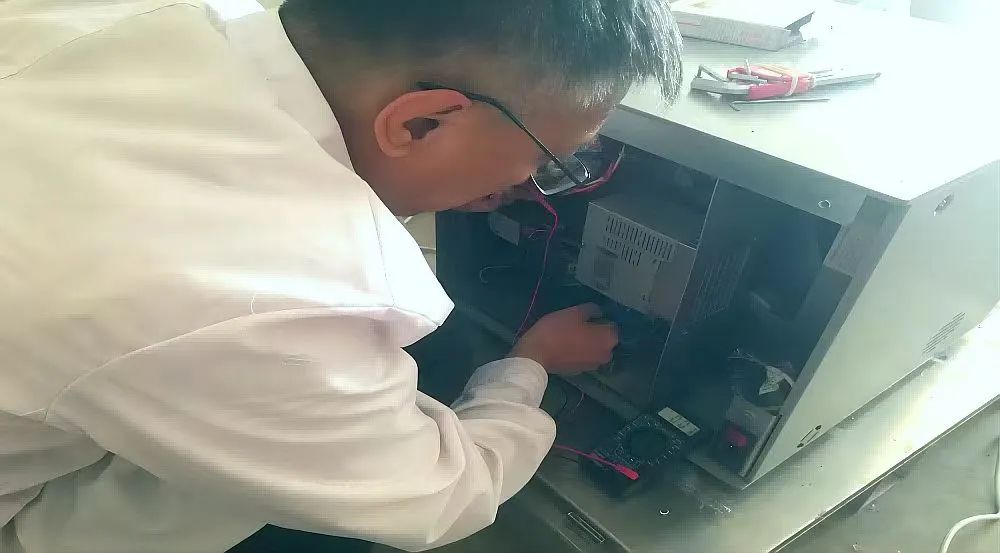

1.制冷系统漏液故障：检查发现制冷系统中冷却器漏液，更换冷却器组件。
2.冷却系统外接断裂：更换冷却器接头，管夹，保温套管，密封等。

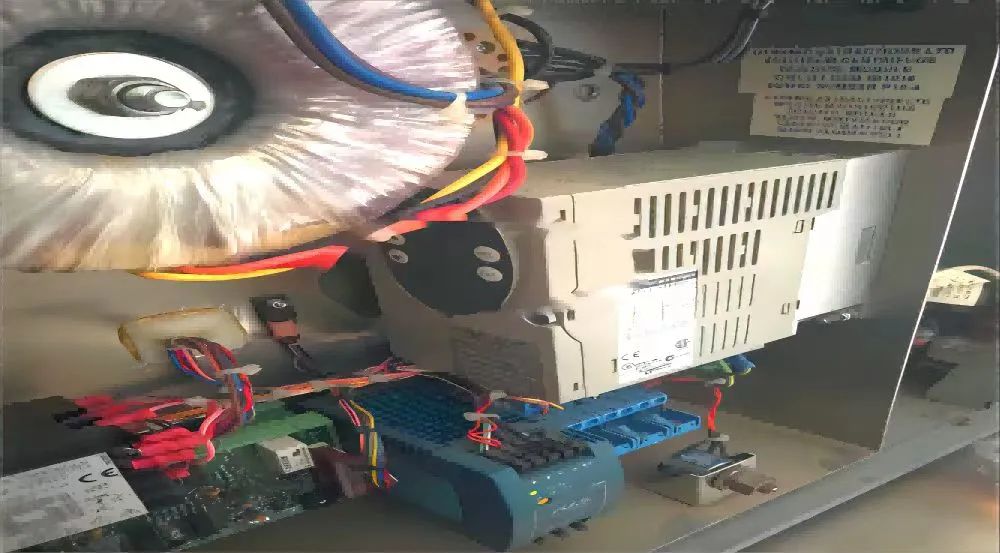

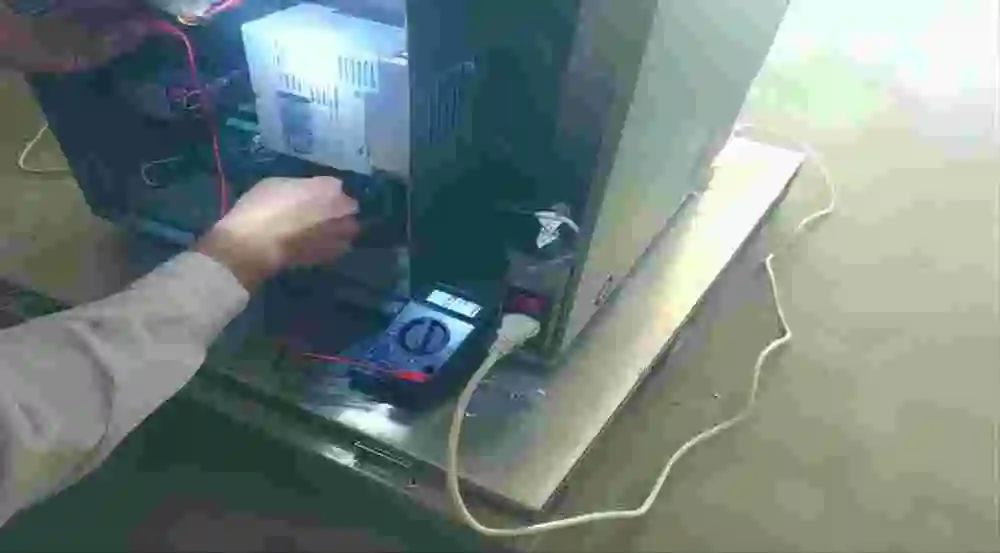

3.转速不能设置：检查转速控制模块，更换转速控制系统，调试转速。
4.机器不能正常运转：检测主机并保养，清洗管道，轴承上润滑脂，校正平衡系统，加强框架固定螺丝。
04
维修结果
高效逆流色谱仪经全面检测、调试及换件后，已正常运转，截至目前，制冷系统工作正常，达到额定转速，设备运行良好，维修后设备恢复正常工作。
05
维修费用
本次高效逆流色谱仪主机检测及调试转速等技术服务费共23000元，其中20000元由省大仪办承担。
1.做完样品后必须进行Extrusion操作，排出仪器中残余的样品；
2.做完样品后必须及时按操作冲洗仪器管道或柱子；
3.单向阀维护：长期使用仪器或流动相被污染时极易使单向阀污染。
单向阀污染判别：
①将在线过滤头提离流动相液面，将放空阀旋钮拧松，运行泵；
②在入液管中放入一段气泡；
③马上将在线过滤头放入流动相内；
④然后将放空阀旋钮拧紧，以观察气泡行程：
a.若气泡往前走又向后退，说明下单向阀污染，将下单向阀取下后放入丙酮中超声即可（超声时要让单向阀保持竖直状态）；
b.若气泡往前走，但行程比防空阀旋钮拧松时慢，说明上单向阀污染，即将上单向阀取下后放入丙酮中超声即可（超声时要让单向阀保持竖直状态）。
单向阀清洗维护步骤：
①用英制扳手将泵头的 U 形管上的空心螺钉拧松，拧至完全离开单向阀座为止。然后取下 U 形管；
②用活扳手将右边的单向阀固定座拧松，然后取下固定座，用镊子将单向阀取出来；
③将单向阀放于烧杯中，在烧杯中放入丙酮，超声清洗。清洗的时候，单向阀保持上图中的方式，站立清洗；
④单向阀共有两个，上下各一个，需要分别清洗；
⑤清洗完毕后，保持与拆卸时的方向，回放到泵头的安装位中：安装时单向阀的方向与上图中的方向一致；
⑥按照拆卸时的方法，安装就可以；
⑦安装完毕后，用洗耳球将流动相吸进入液管中，然后将之拧到下阀座上；
⑧打开放空阀，启动泵，将气泡排出。
