关键字：故障诊断；卷积胶囊网络；连续小波变换；滚动轴承
文章简介
随着智能制造的进步与发展，机械设备在智能制造的大趋势下起着重要的作用，而滚动轴承是大多数机械设备中不可或缺的零件，滚动轴承的故障诊断技术是保证机械设备的安全运行的重要一环。传统的神经网络在故障诊断领域已经取得了显著的成果，但是大多数的方法在特征传递的过程每个神经元都是标量，无法携带空间位置特征信息。同时，传统的神经网络的训练依赖于大量的样本、在噪声环境下难以提取被噪声污染的信号特征。为了克服上述的困难，设计一种基于卷积胶囊网络（CCN）进行故障诊断的方法。
为了提取更多有效的特征信息，本文将卷积神经网络与胶囊网络结合在一起组合成卷积胶囊网络（CCN），其网络模型如图1所示。
图1 CCN的网络结构
如图1所示，数据在输入CCN之前需要进行处理，先将采集到原始信号进行数据处理转换为时频图。CCN主要由两个卷积层、一个池化层和一个胶囊层组成，该模型结构简单层数相对较少。其中网络前端利用卷积层来提取特征信息池化层来降低参数量，后端采用胶囊网络将提取的特征转换为向量神经元，通过动态路由算法来实现特征的传递。在第二层卷积之后，CCN保留了卷积神经网络的池化层，这里主要是使用池化操作来降低模型的参数量，进一步提升模型的训练速度。而且池化层也能有效的防止过拟合的发生，提高模型的泛化能力。预胶囊层包含卷积运算，同时将卷积结果以矢量形式构建胶囊作为数字胶囊层的输入。数字胶囊层通过动态路由算法计算胶囊层之间的相关性实现对故障特征的精确归类。CCN前端使用了卷积层加池化层的组合，可以减少训练参数并且更加深层次的提取故障特。CCN的后端采用一组胶囊结构对特征的空间信息进行矢量化和挖掘。使得CCN的在特征传递的过程中，神经元为向量神经元，能够携带空间位置特征。
实验平台及验证结果
为了验证本文提出方法的故障诊断能力，本研究采用得到旋转机械研究学者公认的美国凯斯西储大学（CWRU）滚动轴承数据。测试台由电机、扭矩传感器、测力计和控制电子设备组成。被测试轴承为电机支承轴承，型号为深沟球SKF6205轴承。使用电火花加工技术在被测轴承的内圈、滚动球体以及外圈上设置单点故障。
数据集三种工况介绍如表1所示，数据A是轴承转速为1772rpm、负载为1HP时收集的数据。数据 B 是轴承转速为1750rpm、负载为2HP时收集的数据。数据 C 是轴承转速为1730rpm、负载为3HP时收集的数据。

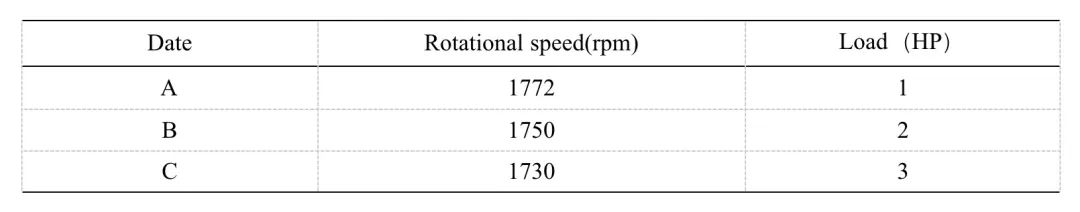

表1 各种工况的介绍
将各类故障原始振动信号进行分割，分割后的各类故障波形图如图2所示。对分割后的各类故障原始振动信号进行连续小波变换处理。选择cmor3-3小波作为基函数，连续小波变换处理后的时频图大小为32*32，连续小波变换后各类故障的时频图如图3所示。

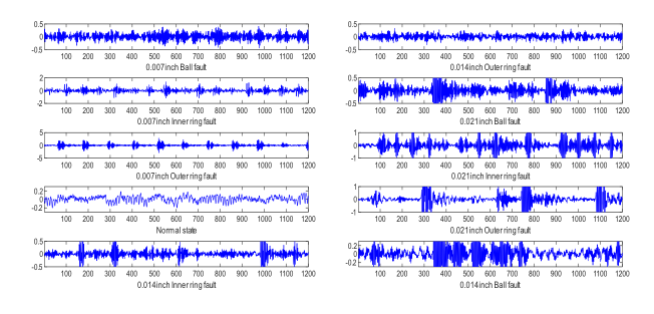

图2原始振动信号波形图

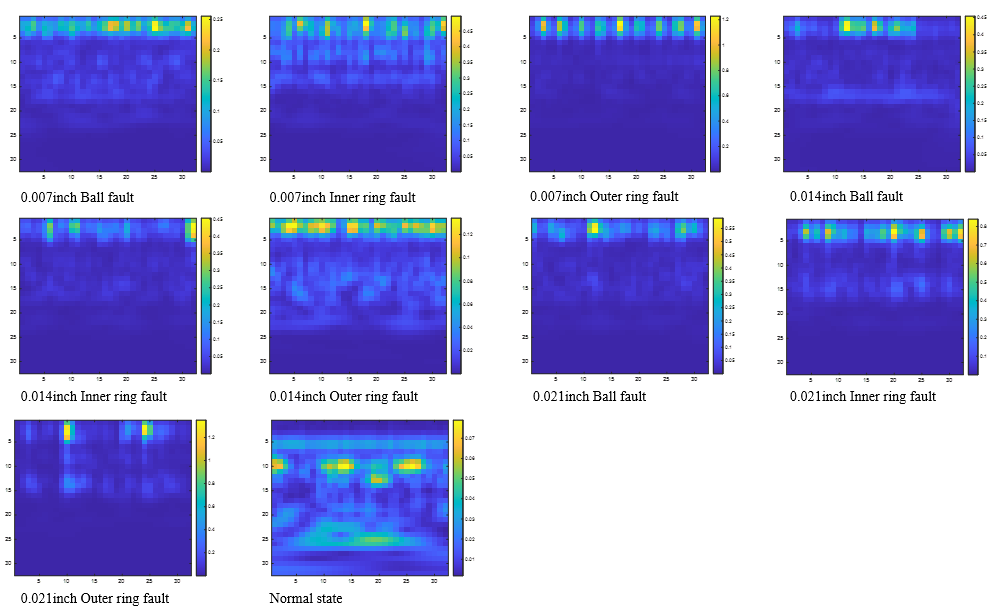

图3连续小波变换后的时频图
不同工况下的故障诊断
由表2可知，对比VGG16、ResNet18、 LeNet-5，可以看出CCN具有更高准确率，可以达到100%。在图3和图4中可以更加直观的看到CCN的分类情况。

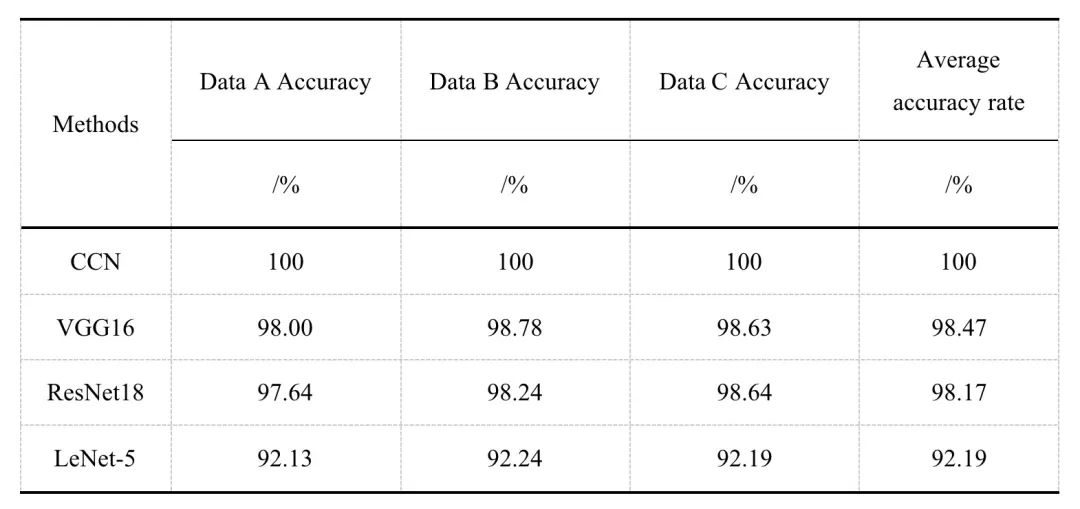

表 2 不同算法识别准确率
为了更好地验证所提方法的优势，将提取的特征用T-SNE的方法降低到二维，并进行绘制。数据A的结果如图4所示，不同的颜色的点表示不同的故障。其中LeNet-5网络的分类效果比较差，CNN和ResNet18的分类效果相对较好，但是特征之间的距离较近。CCN的分类能力和特征之间的距离相比于其他的模型都更加优秀。

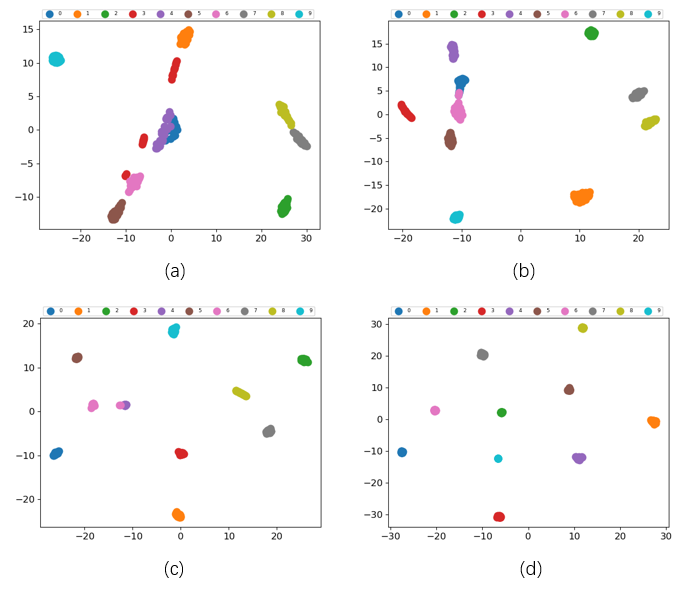

图4 不同模型使用数据A中t-SNE可视化结果。(a) LeNet-5， (b) ResNet18， (c) VGG16， (d) CCN。
图5展示了不同模型使用数据A得到的混淆矩阵，其中 LeNet-5、CNN和ResNet18都存在错误的样本，而卷积胶囊网络没有错误样本，结果表明CCN的故障诊断能力最优异。

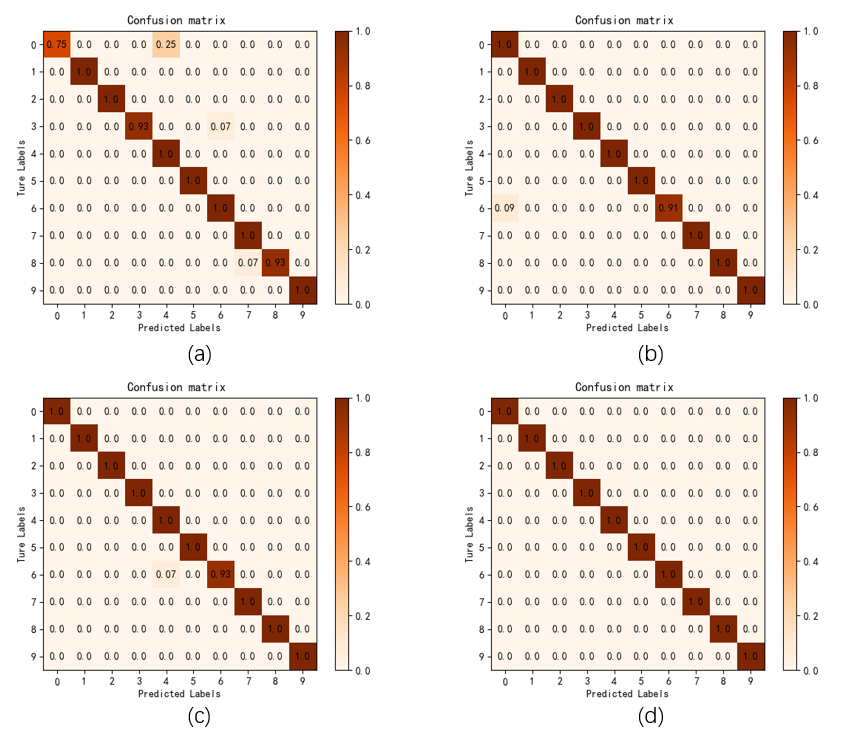

图5 不同模型使用数据A得到的混淆矩阵图。(a) LeNet-5, (b) ResNet18, (c) VGG16, (d) CCN
结论
本文将胶囊网络的特征提取层改进为卷积层加池化层的组合，能够提取更深层的特征并且降低了参数量，而CCN的后端依然采用胶囊网络对特征的空间信息进行矢量化和挖掘。CCN相比于其它传统的机器学习模型，能够自适应的提取故障特征，避免了手动提取特和依赖专家经验的缺点。并且CCN在小样本和噪声环境下依然可以快速有效的进行诊断。基于CCN的故障诊断方法可以适用于其它旋转部件，为机械设备的故障诊断智能化的实现提供基础。
