EDA（电子设计自动化），这个仅占全球半导体产业2.5%份额的“小众赛道”，却是整个数字经济的底层支柱。从手机芯片到AI服务器，从汽车电子到航空航天，所有集成电路的设计、制造、封装测试全流程，都离不开EDA工具的支撑。
2024年全球EDA市场规模仅157亿美元，却撬动着6310亿美元的半导体产业，进而支撑起数十万亿美元的数字经济。
先进制程下，其战略价值愈发凸显——7nm芯片一次流片成本高达1亿美元，EDA工具的精准度直接决定流片成败，成为控制总成本的核心资产。
当下，全球市场被三大巨头垄断，而中国EDA产业在政策扶持与国产替代需求下快速崛起。这场“芯片之母”的突围战，不仅关乎企业生死，更牵动着国家科技产业链的安全命脉。

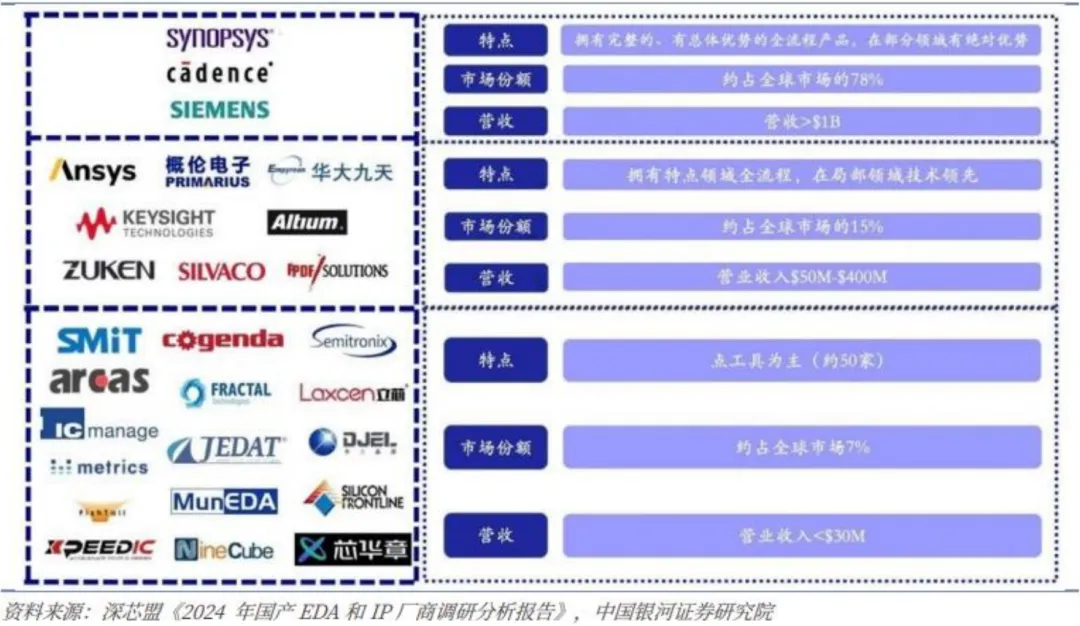

全球EDA竞争格局
01
行业核心认知
1. 产业定位：半导体产业链的起点与底座
EDA是集成电路设计的“工具链总称”，融合了图形学、计算数学、微电子学等多学科技术，覆盖芯片设计、制造、封装测试全流程。
其产业链位置决定了牵一发而动全身的影响力：一旦EDA受限，将直接冲击芯片设计环节，并通过产业链逐级传导，影响整个半导体生态。
2. 技术壁垒：高研发+长周期+强绑定
- 研发投入强度大：头部企业研发费用率普遍超30%，Synopsys、Cadence每年研发投入均超10亿美元。
- 人才培养周期长：一名成熟的EDA研发人才需10年左右培养，兼具算法、芯片设计与产业经验的复合型人才缺口达数万人。
- 客户粘性极强：全流程工具平台与客户设计流程、IP资产深度绑定，切换成本极高，形成一旦合作难以替代的竞争壁垒。
3. 市场特性：抗周期+高盈利
EDA行业周期性显著弱于半导体产业，其需求源于技术迭代与设计复杂度提升，而非短期终端需求波动。
全球龙头企业营收持续稳定增长，EBIT利润率长期维持高位，Rule of 40指标接近或高于40%，盈利质量突出。
02
市场规模
1. 全球市场：规模有限但价值关键
2024年全球EDA市场规模157亿美元，预计2027年将达256亿美元，保持稳健增长。
从结构看，设计类、制造类工具需求随先进制程演进持续提升，Multi-Die技术的普及将推动EDA数字应用与签核环节市场规模显著扩张。
2. 中国市场：高增长下的国产替代机遇
中国EDA市场增速显著高于全球，2022-2024年CAGR达10.55%，远超全球7.84%的增速。

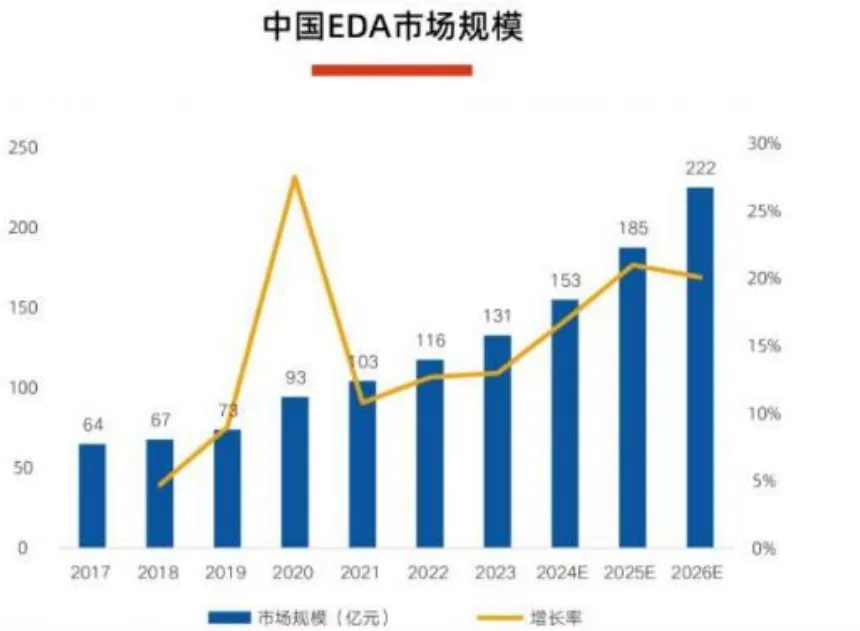

2024年中国市场规模约153亿元，预计2025年将增至185亿元，2027年有望达到354亿元，CAGR高达35.4%。
尽管增长迅猛，国内高端市场仍高度依赖进口——5nm以下先进制程EDA工具海外产品渗透率达90%，成熟制程国产工具仅支撑到14nm，部分工具虽能覆盖5-7nm但需磨合，国产替代空间巨大。
03
产业链全景
1. 产业链层级
上游支撑
核心构成：
核心作用：提供核心技术、工具与基础物料支撑
中游制造
核心构成：
核心作用：通过EDA工具优化提升芯片良率
下游应用
核心构成：
核心作用：消化芯片产能，催生EDA工具新需求

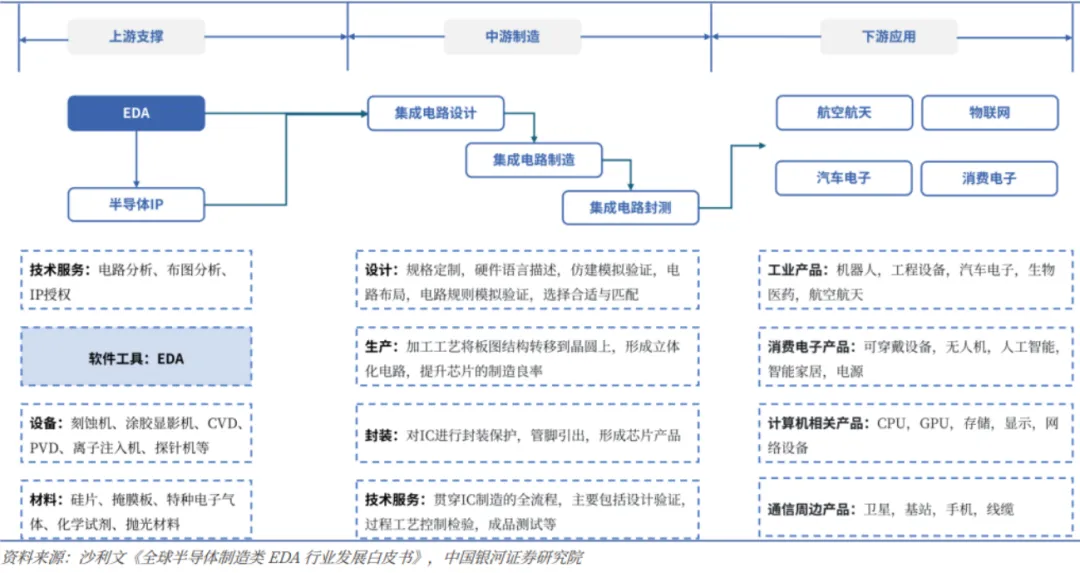

EDA位于半导体产业链上游支撑地位
2. 核心协同关系
EDA与IP（知识产权核）相辅相成，IP可缩短芯片设计周期，EDA工具则为IP的复用提供支撑。
国际巨头已形成“工具-工艺-设计”的铁三角联盟，而国产EDA正通过与本土代工厂、设计企业的协同，逐步构建自主生态。
04
产业链细分解析
1. EDA工具核心分类
EDA工具按应用环节可分为设计类、制造类及其他类型，覆盖从前端设计到后端实现的全流程：
- 数字芯片设计工具：包括前端的HDL编码、逻辑综合、形式验证，后端的布局布线、物理验证等。
- 模拟及混合芯片设计工具：涵盖电路设计、仿真验证、版图生成等环节。
- 制造类工具：聚焦晶圆制造中的良率分析、掩膜设计、计算光刻等关键工艺。
- 其他工具：包括射频EDA、PCB设计、封装设计等专项工具。
中国EDA厂商（按流程分类）
2. 关键技术趋势
- Multi-Die技术：突破传统SoC瓶颈，2027年约90%的AI服务器、70%的PC将采用该设计，直接驱动EDA市场扩张。

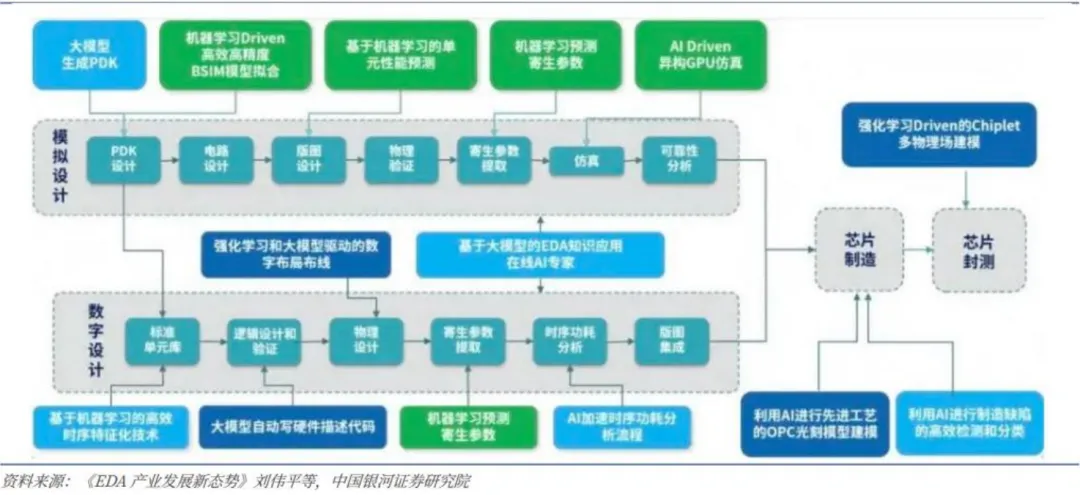

- AI+EDA融合：通过机器学习优化布局布线、加速仿真验证，新思科技、Cadence等龙头已推出全栈式AI驱动解决方案，设计效率提升20%-50%。
- 系统级优化：从“芯片级”到“系统级”的优化理念（SysMoore）成为主流，推动EDA工具向跨领域、全生命周期管理演进
05

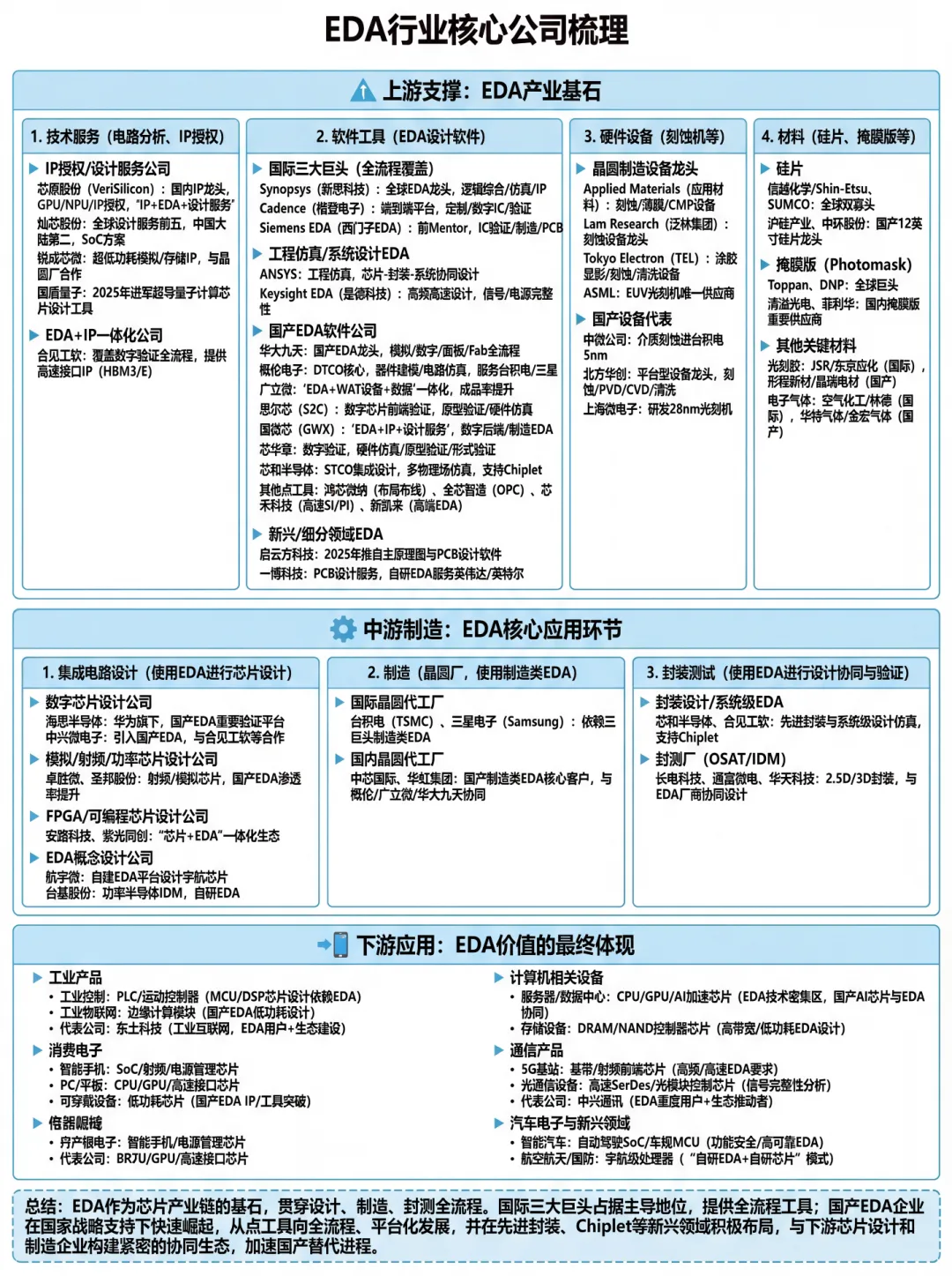

核心公司梳理
