新一周EDA动态来袭！本周产业聚焦：国内技术团队全新突破，半导体封装制作，国际大厂最新行业动态！
2026 年 4 月 21 日，北京大学集成电路学院、微米纳米加工技术全国重点实验室、集成电路高精尖创新中心王玮 — 张驰团队，在高功率电子器件热管理领域取得重要突破，成果发表于封装领域权威期刊《Journal of Electronic Packaging》。
针对传统水冷导电、绝缘工质传热差的行业痛点，团队提出多孔结构复合微翅片 + 两相射流冲击芯片级冷却方案：通过 3D 打印分布式供液歧管实现液汽分离、降低热阻；多孔结构与硅微翅片原位共形集成，大幅提升换热面积与成核能力，最终实现无热界面材料、无盖板的芯片直接冷却封装。

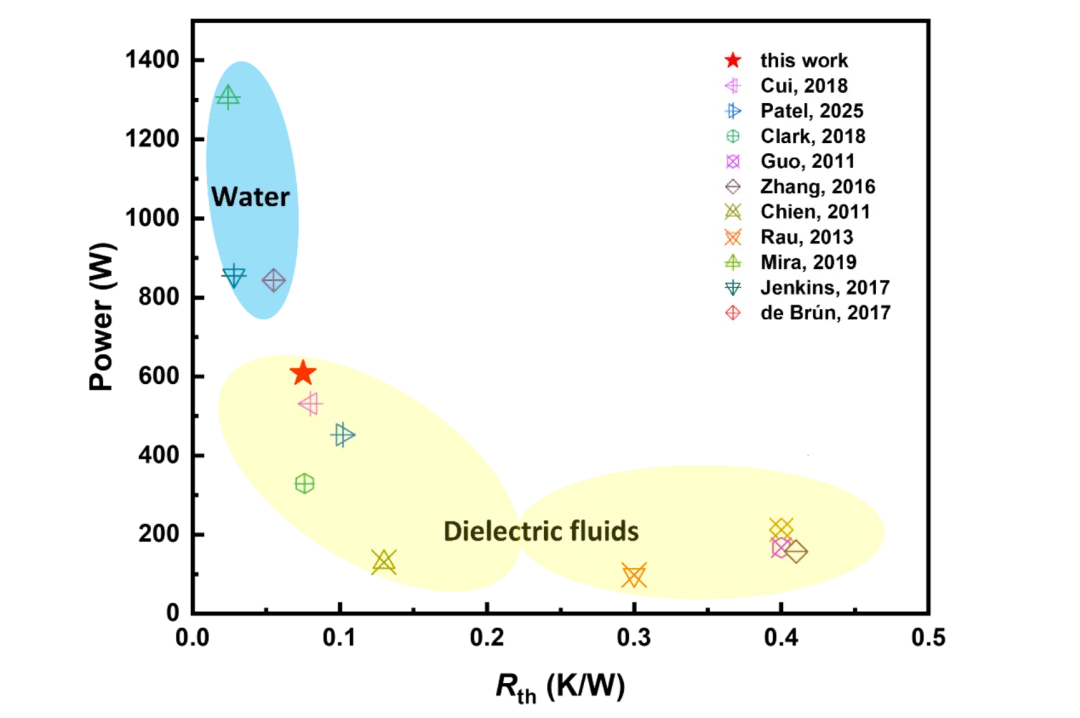

采用绝缘工质 Novec 649，方案达成散热功率 610 W、芯片结温 69℃、热阻 0.07 K/W；552 W 工况下加热区温差＜10 K，兼顾高热流散热与温度均匀性。该技术为高热流密度芯片提供了兼具电气安全与高效散热的工程化路径，获国家自然科学基金支持，博士生石上阳、硕士生宁尚进为共同一作，张驰副研究员为通讯作者。

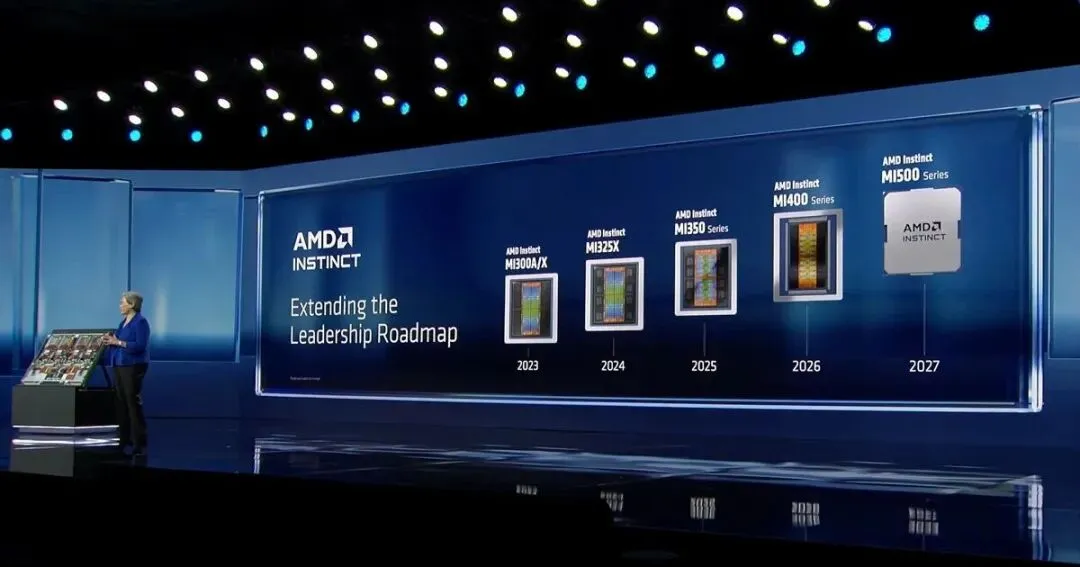

2026 年 4 月 20 日，TechPowerUp 报道，AMD 将与昔日子公司格罗方德合作，为 2027 年推出的 Instinct MI500 AI 加速器开发 CPO（共封装光学）技术。双方分工明确：格罗方德负责制造光子集成电路（PIC），日月光承担封装，以光互连替代传统铜缆，突破 AI 数据中心的传输瓶颈。
格罗方德原为 AMD 制造部门，2008 年被出售后独立运营，近年聚焦硅光子技术，2025 年收购鑫精源，成为全球唯一大批量 300mm 硅光子 CMOS 代工厂。当前，英伟达、英特尔、博通等头部厂商均在加码 CPO 赛道，以应对 AI 算力暴涨带来的高速传输需求，光互连正成为下一代 AI 基础设施的核心技术。
SiFive加速高性能 RISC-V 数据中心解决方案

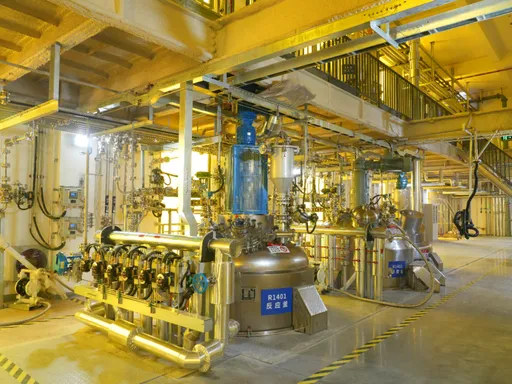

2026 年 4 月 17 日，威迈芯材（合肥）半导体有限公司在合肥新站高新区正式投产，建成国内最大的高端半导体 DUV 级别光刻胶核心主材料量产基地。项目总投资 3 亿元、占地 50 亩，规划年产能 100 吨，专注生产光致产酸剂（PAG）、树脂（Resin）、光引发剂（PI）等核心材料，覆盖 ArFi、ArF、KrF 等 DUV 光刻胶体系。
威迈芯材总部位于苏州，在韩国设有两座工厂，已实现 7/14 纳米制程光刻胶主材的量产突破，产品已导入国内主流光刻胶企业。合肥基地的投产，填补了国内高端光刻胶主材规模化量产的空白，提升了半导体关键原材料的国产化率，为合肥 “芯屏” 产业融合发展提供支撑。
该基地是国内首个实现 DUV 光刻胶核心主材大规模量产的本土项目，将增强我国集成电路产业链的自主可控能力，助力先进制程芯片制造发展安徽合肥新站高新技术产业开发区管理委员会。
2026 年 4 月 22 日，SK 海力士在韩国清州市举行先进封装工厂 P&T7 奠基仪式，总投资 19 万亿韩元（约 882 亿元人民币），专攻 HBM 等 AI 存储器封装与测试。
工厂占地 23 万平方米，洁净室面积达 15 万平方米，分为 WLP（晶圆级封装）与 WT（晶圆测试）两大产线。WLP 产线约 6 万平方米，计划 2027 年 10 月完工；WT 产线约 9 万平方米，预计 2028 年 2 月投产。
项目建设高峰期用工可达 9000 人，完工后将常驻约 3000 人，建成后将成为 SK 海力士巩固全球 HBM 市场主导地位的核心产能基地。
AI 时代下，先进封装成为半导体产业发展重点，该技术可整合多类芯片，十分适配 AI 芯片需求。它能提速数据传输、实现异构芯片集成、提升算力与集成密度，还可灵活搭配不同制程芯片，兼顾成本与实用性。
当前台积电先进封装产能紧张，为英特尔创造了发展机遇。英特尔持续扩充封装产能，海外新工厂即将投产，还获得谷歌、亚马逊等企业的合作意向。

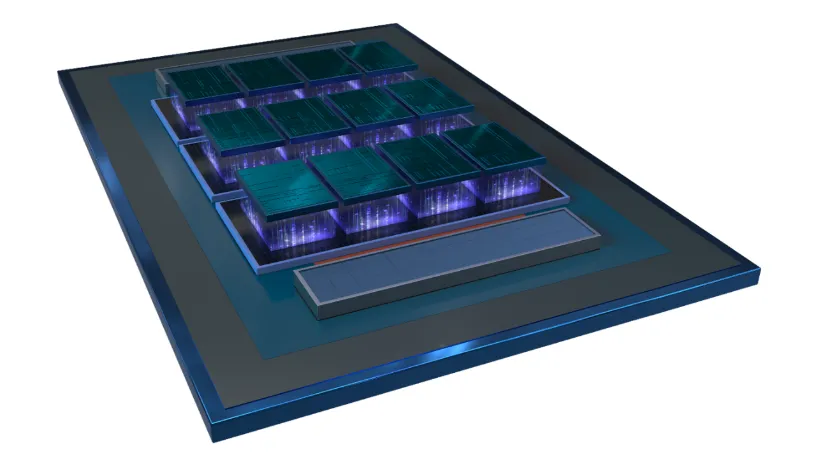

技术层面，英特尔核心的 EMIB 及 EMIB-T 硅桥方案，避开了传统硅中介层成本高、扩展性差的弊端，晶圆利用率更高、适配超大尺寸芯片封装。同时其拥有 Foveros 全系列多元封装技术，可实现 2.5D、3D 乃至 3.5D 异构集成，技术矩阵完善。
此外英特尔调整经营策略，开放多元化代工合作模式，兼容外部晶圆加工需求。灵活的服务模式叠加技术优势，让英特尔在先进封装赛道竞争力大幅提升，有望深度赋能下一代 AI 硬件发展。

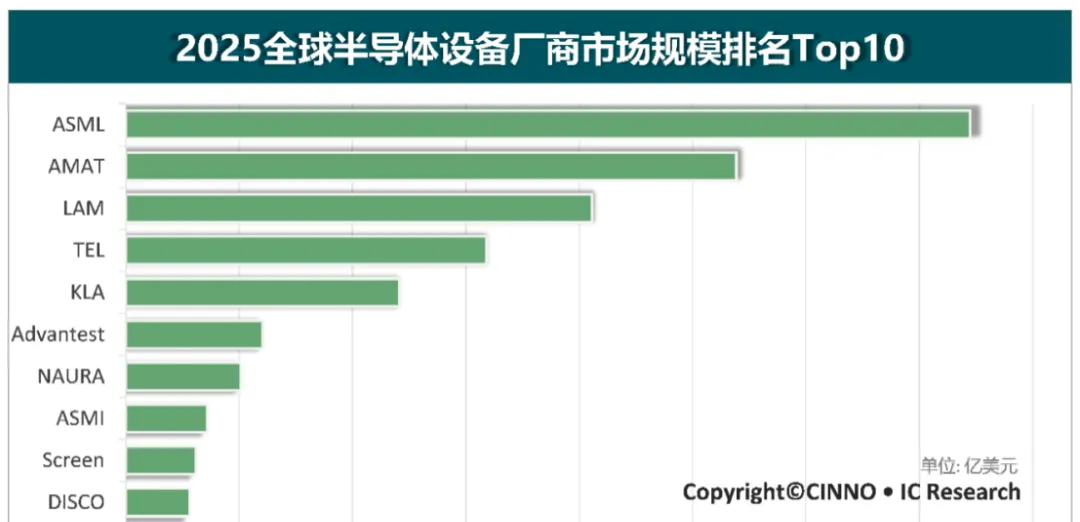

2025 年全球半导体设备商 Top10 营收合计超1300 亿美元，同比增约16%；榜单及前五排名与 2024 年一致，行业头部集中度极高—— 前五大厂商营收近1127 亿美元，占 Top10 总营收约85%。
荷兰阿斯麦（ASML）
以372 亿美元蝉联榜首（+23%），EUV 光刻机独霸全球，订单创新高。
美国应用材料（AMAT）
270 亿美元排第二（+1%），覆盖除光刻外全流程，受出口限制与成熟制程疲软影响，仅存储业务增长强劲。
美国泛林（LAM）
第三（+27%），刻蚀、沉积、清洗设备龙头，AI 需求驱动高增长。
日本东京电子（TEL）
第四（+2%），覆盖制造全流程，布局先进封装与 3D 集成。
美国科磊（KLA）
第五（+18%），工艺控制与量测检测龙头，受益先进制程检测需求提升。
日本爱德万测试
第六（+78%），增速第一，AI 驱动高端测试设备（含 HBM）需求爆发。
中国北方华创
第七（51 亿美元，+36%），Top10 唯一中国厂商，覆盖刻蚀、沉积、清洗等核心设备，国产替代加速。
荷兰 ASMI
第八（+15%），专注先进沉积解决方案，服务逻辑、存储与第三代半导体。
日本迪恩士（Screen）
第九（-10%），唯一负增长，湿法工艺设备受行业调整影响。
日本迪斯科（Disco）
第十（+11%），后道切割、研磨设备龙头，受益先进封装需求。
地域格局
美日荷垄断高端设备，中国仅北方华创进入前十，国产替代空间巨大。
增长驱动
AI 与先进封装成核心动力，带动刻蚀、沉积、测试、量测设备需求高增。
技术壁垒
光刻（ASML）、刻蚀（LAM）、量测（KLA）等核心环节技术壁垒极高，短期难以突破。

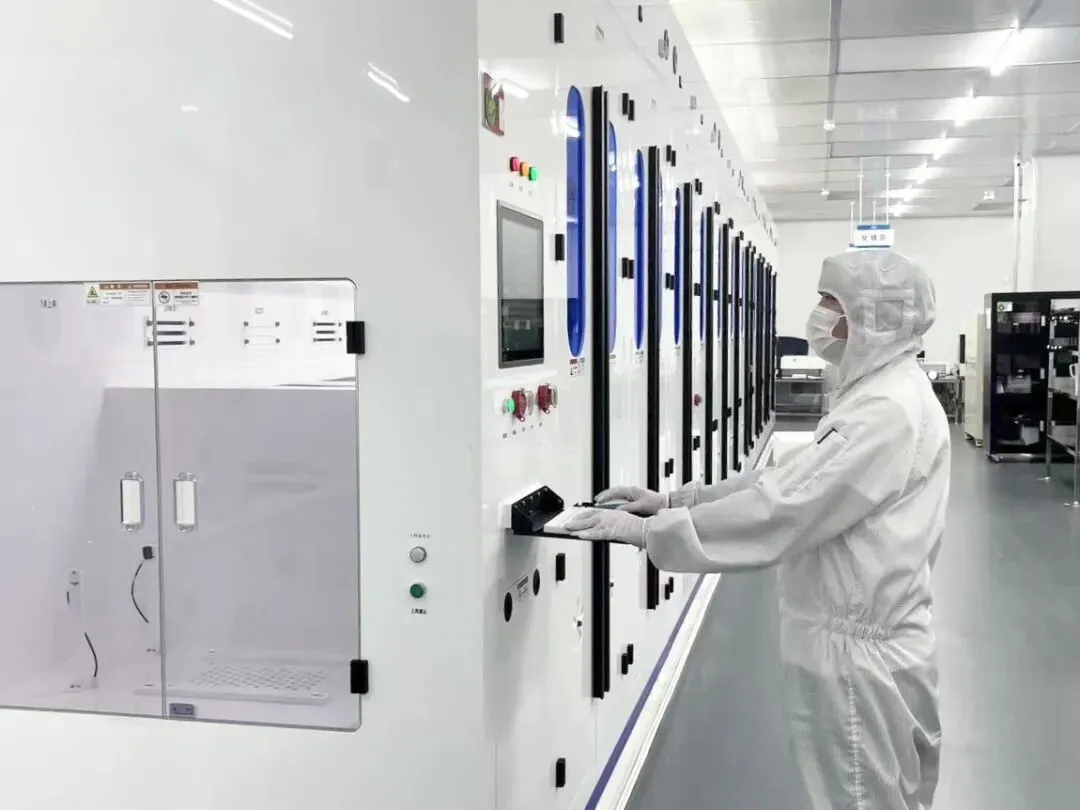

近日，四川矽芯微科技有限公司成都基地迎来重要里程碑，首片 8 寸晶圆成功加工下线，并顺利完成小批量试生产，该基地也成为国内投产速度最快的晶圆中道加工 fab 厂。
矽芯微成都基地投产后，将大幅提升公司整体产能，届时总产能可实现每月加工封装成品晶圆 6 万片，涵盖 6-12 寸各类基材晶圆，包括硅基、SiC、GaN、砷化镓、钽酸锂等，可满足不同领域的芯片封装需求。目前，基地生产的晶圆产品良率与性能均达到设计标准，已顺利通过客户验证，结合当前在手订单及意向订单情况，预计很快将实现满产。
作为专注于半导体先进封装领域的企业，矽芯微当前业务覆盖功率半导体（IGBT/SiC MOS / 功率 IC 等）与射频微波领域，可为客户提供高端封装 UBM、RDL、Bumping 等核心工段的定制化开发、代工、原料与设备等一揽子解决方案。未来，公司将进一步巩固晶圆中道制造领域的竞争优势，适时布局 Chiplet 异构集成、混合键合等前沿领域，助力我国在后摩尔定律时代突破高端芯片制造瓶颈，推动半导体产业链自主可控发展。
4 月 24 日，DeepSeek 正式开源 DeepSeek-V4 预览版，推出 Pro、Flash 两大版本，均标配百万字超长上下文。两款模型基于 MoE 架构打造，旗舰版 V4-Pro 综合实力领跑开源阵营，多项能力对标国际顶尖闭源大模型；
轻量化的 Flash 版本则兼顾高效与低成本，适配规模化应用。依托自研稀疏注意力技术，模型长文本推理效率大幅提升，同时适配各类智能代理工具，开放兼容通用接口，进一步降低了超长文本 AI 应用的落地门槛。

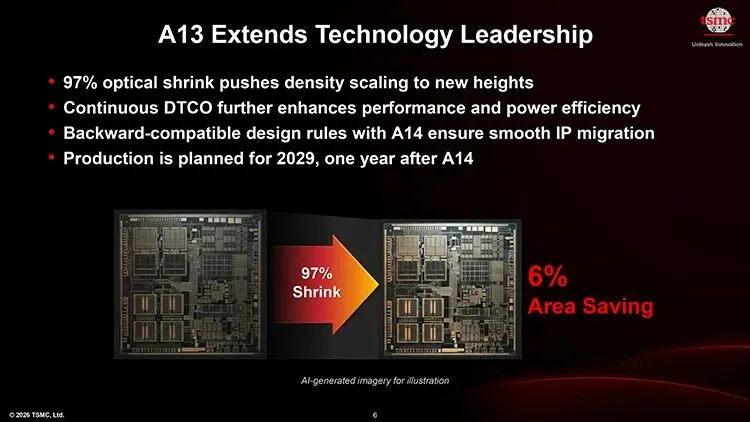

4 月 22 日，台积电在北美技术论坛披露 2029 年前技术路线图，宣布 A13、A12 两款亚纳米工艺将于 2029 年量产，标志半导体进入亚纳米时代。其中 A13 为 A14 光学微缩版，兼容原有设计且面积缩减 6%；A12 采用第二代纳米片及背面供电技术，主攻 AI 与高性能计算。
台积电采用 “双轨” 战略：消费电子领域每年迭代制程，AI 与高性能计算领域每两年推新；截至 2029 年所有规划节点无需使用 High-NA EUV 设备，依托现有设备降本。此外，车用 N2A 工艺预计 2028 年验证，显示驱动 N16HV 工艺今年推出，完善工艺矩阵。
当下全球数据量高速暴涨，云端集中处理模式存在高能耗、低效率等短板，叠加低碳可持续发展需求，边缘 AI成为行业重要发展方向。随着 AI 应用全面普及，边缘端本地化算力需求激增，机构预测，2030 年半数企业 AI 推理将下沉至边缘设备；全球边缘 AI 市场规模也将迎来高速增长，商业前景广阔。
边缘 AI 在数据源头就近完成运算处理，摆脱对云端的依赖。一方面可大幅降低传输延迟、强化数据隐私安全；另一方面能减少数据传输与云端算力消耗，有效降低整体能耗。通过云端与边缘协同分配算力任务，还能优化成本结构，全面提升系统运行效率。
半导体芯片是边缘 AI 落地的核心基础，集成 NPU 的低功耗 MCU、智能传感器成为关键载体。同时，存内计算 IMC、机器学习硬件引擎等新技术持续突破，搭配传感器端 AI 集成方案，进一步提升边缘设备算力、压缩功耗。软硬件协同优化同步推进，模型压缩、专用开发工具降低了边缘 AI 的落地门槛
情景感知是边缘 AI 的前沿应用领域，依托各类传感器实时采集数据，本地完成分析决策。广泛应用于工业预测性维护、自动驾驶监测、智能家居、智慧农业、智能机器人等场景，可实现全天候环境感知与自主响应，弥补了云端方案无法持续低功耗运行的短板。
半导体产业通过先进制程优化芯片功耗，搭配边缘 AI 架构，构建高能效 AI 体系。软硬件生态不断完善，让轻量化 AI 模型可在嵌入式设备稳定运行。未来，边缘 AI 将结合情景感知与生成式 AI，实现设备知识互通、自主学习进化，助力打造高智能、低能耗、强互联的数字化生态。
